Niestandardowy magnetyczny złącze pogo pin z prawym kątem, 6-pinowe, męskie i żeńskie

Nazwa marki:	UPE
Numer modelu:	6P-2,54PH-4,0H
MOQ:	5000
Ceny:	$1-$5
Szczegóły opakowania:	Worki PE
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO9002

Nazwa:

Złącza magnetyczne

Tworzywo:

PA9T, Mosiądz C3604, SUS304, NdFeB N52

Volatge:

12 V

Aktualny:

Życie mechaniczne:

10000 cykl min.

siła:

35±10gf na wysokości roboczej

Opór kontaktowy:

50mΩ Max (PIN)

Test w komorze solnej:

48h

Wytrzymuje wysoką temperaturę:

260°C

Temperatura robocza:

-40 ~ 85 ° C.

Kolor:

czarno żółty

Możliwość Supply:

5kpcs/dzień

Podkreślić:

Magnetyczne złącze z prawym kątem

6-pinowe

połączenie dla szpilki pogo męskiej kobiecej

Opis produktu

Niestandardowy 6-pinowy magnetyczny złącze kątowe typu pogo pin

Union Precision Electronic Ltd (UPE) specjalizuje się w niestandardowych złączach typu pogo pin i złączach magnetycznych dla telekomunikacji, urządzeń medycznych, lotnictwa, motoryzacji, sprzętu bezprzewodowego, technologii noszonej oraz zastosowań w testach przemysłowych.

Skład materiałowy

Tłok (sworzeń kontaktowy): Mosiądz C3604
Obudowa: Mosiądz C3604
Sprężyna: Stal nierdzewna (SUS304)
Obudowa: Wysokiej jakości tworzywo sztuczne (PA9T)

Specyfikacje powłok

Powłoka tłoka i obudowy: 1-3 mikrometrów złota na 50 mikrometrów niklu. Złota warstwa zapewnia niski opór styku, a niklowana podkładka stanowi trwałą warstwę ochronną.

Charakterystyka elektryczna

Prąd znamionowy: 2 Ampery (DC)
Napięcie znamionowe: 12 Woltów (DC)
Rezystancja styku: Maksymalnie 50 miliomów (przy wysokości roboczej)

Właściwości mechaniczne

Siła robocza: 35 ±10 gramów-siły przy wysokości roboczej
Trwałość: Minimum 10 000 cykli

Specyfikacje środowiskowe i termiczne

Temperatura pracy: -40°C do +85°C
Temperatura wytrzymywania: 260°C (nadaje się do lutowania rozpływowego)

Zgodność i testowanie

Zapewnienie jakości: 24-godzinne testy opóźnienia
Certyfikacja: Zgodność z RoHS

Specyfikacje techniczne

Parametr	Specyfikacja
Liczba pinów	6-pinowe lub niestandardowe
Rozstaw	2,54 mm
Typ	Kąt prosty
Materiał pogo pin	Mosiądz
Materiał obudowy	PA9T
Materiał magnesu	Borowo-żelazny neodymowy
Klasa magnesu	N52 (według wymagań)
Żywotność mechaniczna	Min. 10000 cykli.
Prąd	2,0A
Napięcie	DC 12V
Rezystancja styku	Maks. 50 mΩ (PIN)
Test mgły solnej	48H
Wytrzymałość na wysoką temperaturę	260°C
Temperatura pracy	-40°C do +85°C
Certyfikacja	Produkt zgodny z ROHS lub REACH
Testowanie	100% test otwarcia i zwarcia

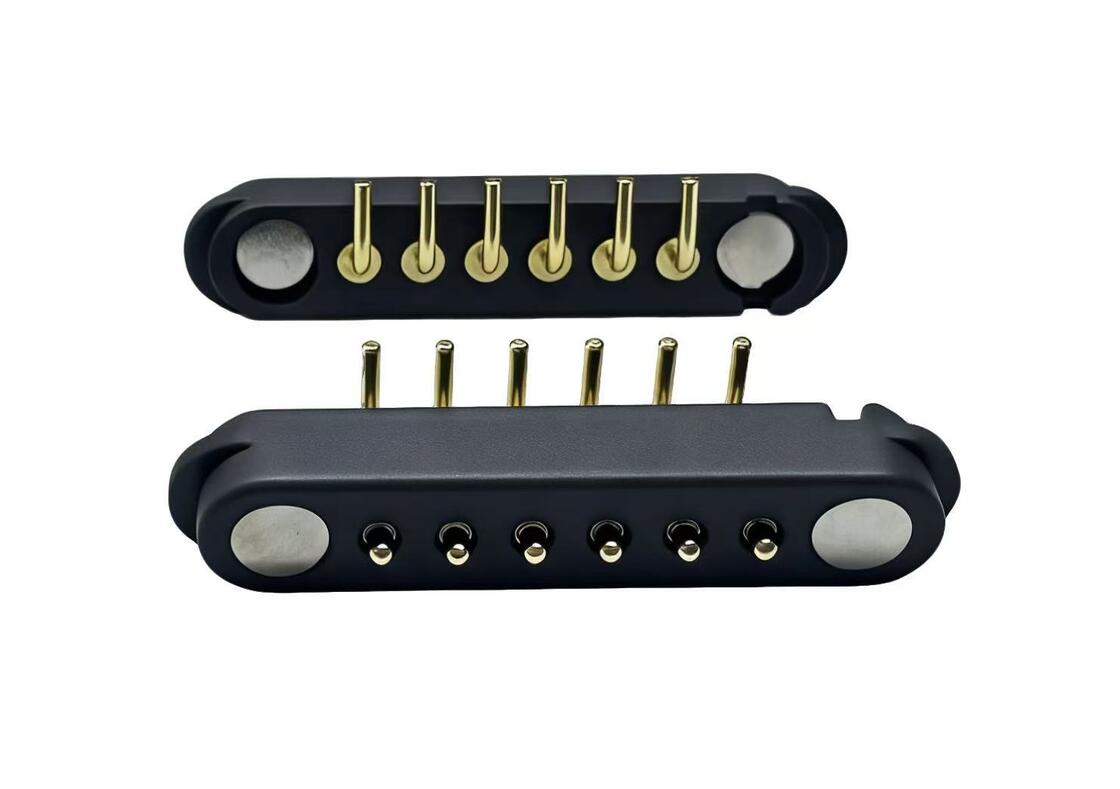

Zdjęcia produktu

Magnetyczne złącze męskie 6-pinowe

Magnetyczne złącze żeńskie 6-pinowe

Przewagi konkurencyjne firmy

Produkcja wysokotechnologiczna zapewniająca doskonałą jakość produktu
Systematyczny system zarządzania zapewniający wydajność i spójność
Certyfikat ISO 9001 zgodny ze standardami zarządzania jakością
Zgodność z RoHS spełniająca przepisy dotyczące substancji niebezpiecznych
Krótki czas realizacji projektu zapewniający szybsze cykle produkcyjne
Konkurencyjne ceny i stabilna jakość zapewniające opłacalne rozwiązania

Zalety produktu

Humanizowany projekt z automatycznym doświadczeniem połączenia adsorpcyjnego
Ochrona przed upadkiem: Łatwe odłączenie od interfejsu ładowania bez uszkodzenia urządzenia
Wydłużona żywotność: Do 100 000-200 000 cykli
Wodoodporna konstrukcja: Złącze żeńskie zapewnia ochronę przed kurzem i wodą (IPX8)
Możliwość szybkiego ładowania: Konstrukcja 5A-10A do transmisji dużego prądu
Możliwość dostosowania wyglądu do projektu urządzenia klienta
Konstrukcja zapobiegająca zwarciom z ochroną przed błędnym podłączeniem
Transmisja sygnału wysokiej częstotliwości: Może zastąpić tradycyjne funkcje USB 2.0, HDMI 1.3

Przykłady zastosowań

Usługi projektowe

Informacje o zamówieniu i wysyłce

Metody płatności: T/T, PayPal, OCBC
Czas realizacji próbek: Próbka magazynowa 2-3 dni robocze / Próbka niestandardowa 5-7 dni roboczych
Czas realizacji produkcji: 10-15 dni roboczych
Obsługiwane rynki: Ameryka, Europa, Azja, Afryka Południowa
Termin handlowy: EXW
Usługi: Wysoka jakość w rozsądnej cenie, usługa OEM, akceptowalne są wszelkie niestandardowe rozmiary, kolory, projekty
