| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | RM-1145-A04-33 /RM-1145-B04-41 |
| Dokument: | RM-1145-A04-33.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze magnetyczne | Poziom: | 2.0MM |
|---|---|---|---|
| Materiał: | Mosiądz, NDFEB N52, Black PA66 UL94V-0 | Siła Wiosny: | 40g ± 20 g |
| Pracujący storke: | 0,8 mm | Aktualność: | 1,0 A |
| Napięcie: | 12V | Test w komorze solnej: | 24h |
| Życie mechaniczne: | 10000 cykl min. | Rezystancja styku: | 50mΩ Max (PIN) |
| Podkreślić: | Złącza magnetyczne,Złącza magnetyczne 2,0 mm |
||

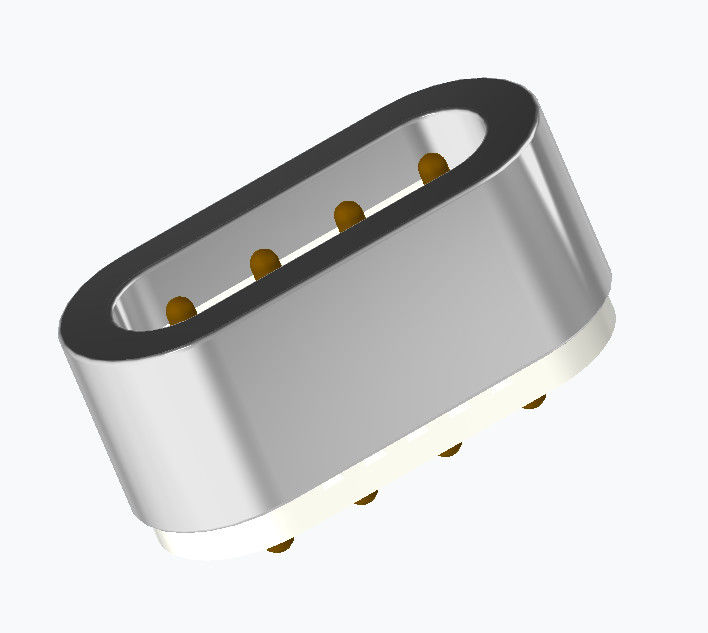

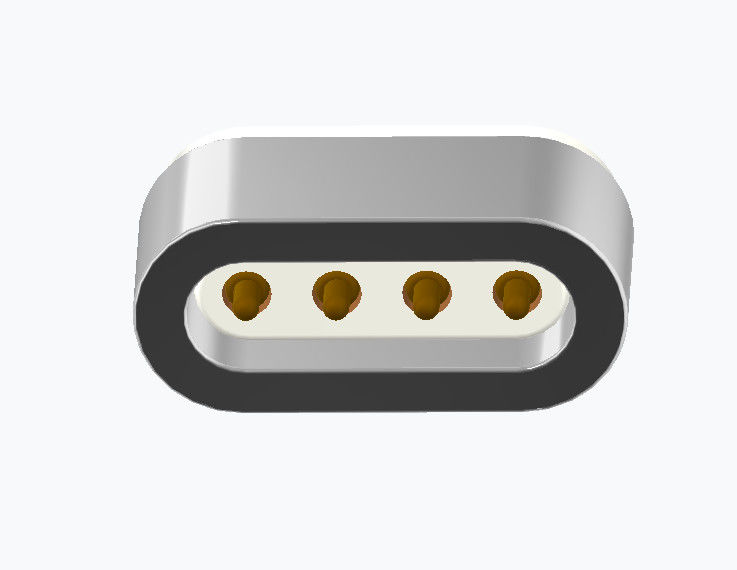

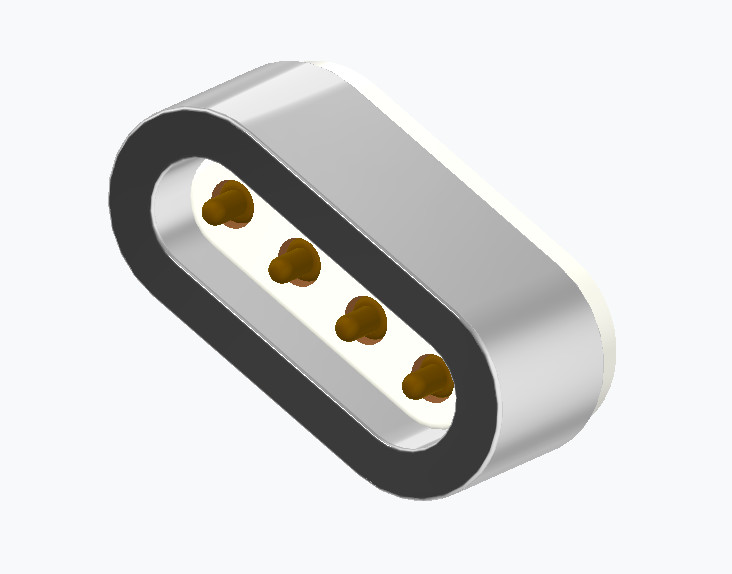

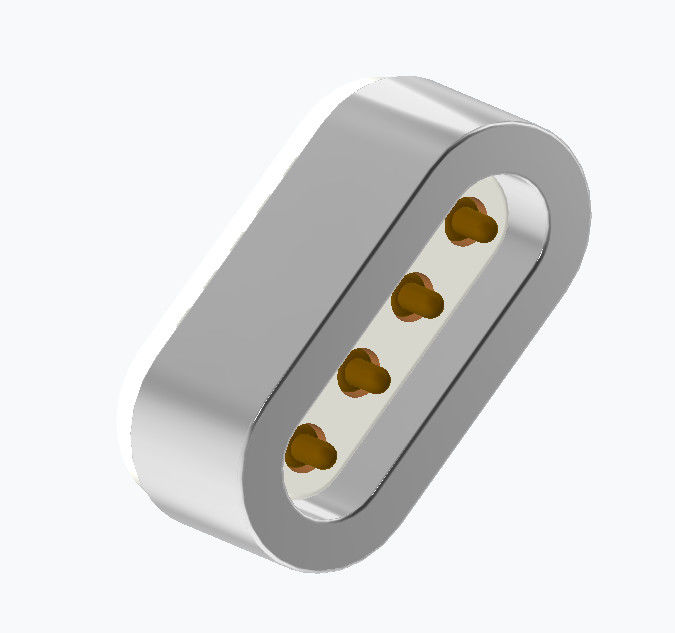

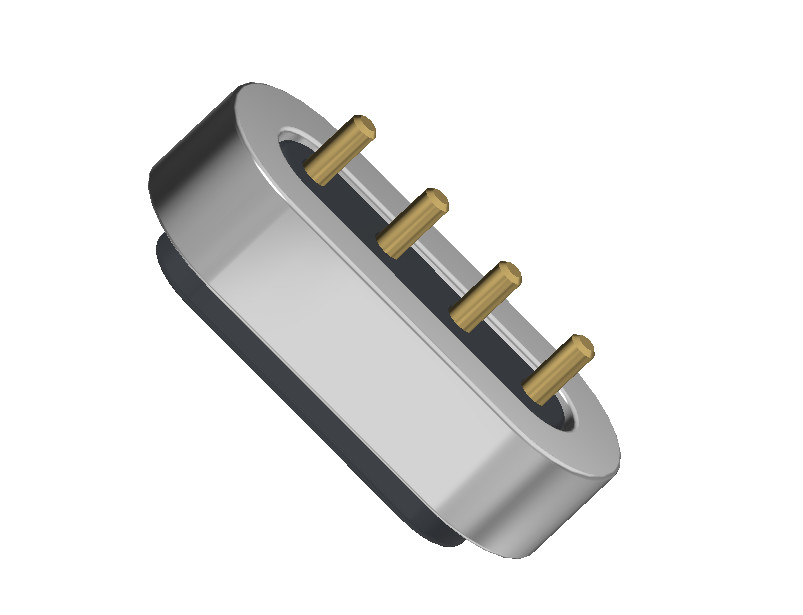

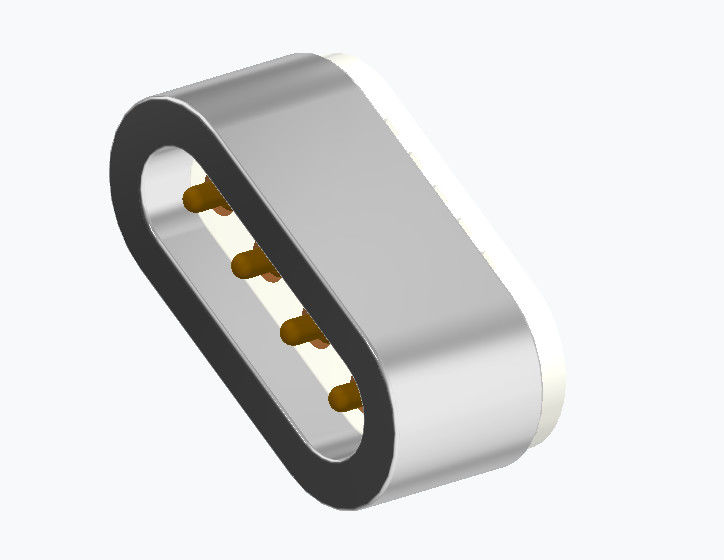

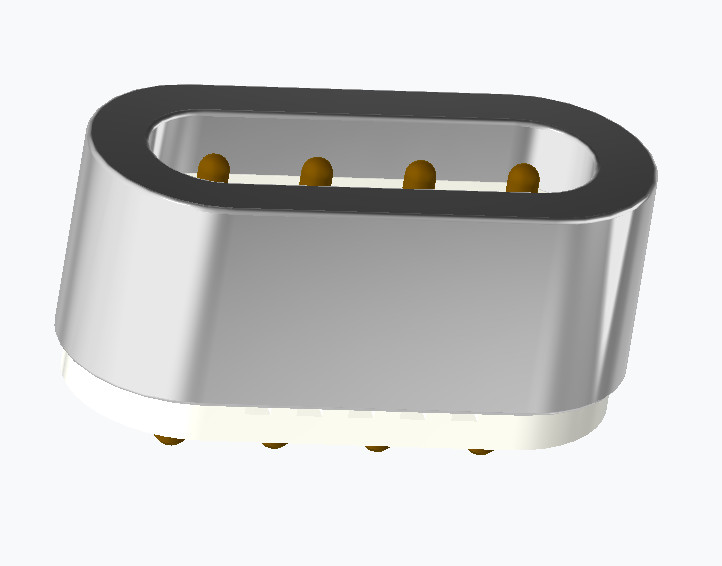

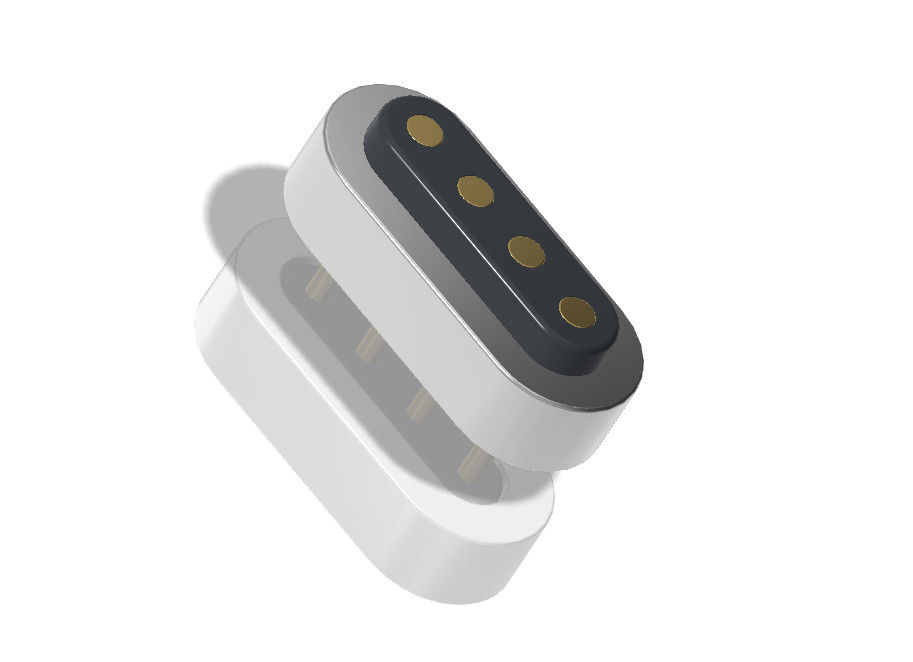

4pin DIP pogo pin męski kobiecy magnetyczny podłączacz pogo pin 2.0mm rozmiar dostosowany.
Union Precision Electronic LIMITED ((UPE) jest profesjonalnym producentem na zamówienie w zakresie produkcji komponentów złączy, w tym POGO PIN, POGO PIN, Magnetic Connector, Magnetic Cable Connector,Antenna sprężynowaJest to jedna z najbardziej konkurencyjnych firm w dziedzinie wiosny ładowane złącza w Chinach.urządzenia medyczne, elektronika motoryzacyjna, sprzęt bezprzewodowy, inteligentne urządzenia do noszenia, sprzęt do testowania przemysłowego (np. telefony komórkowe, telewizory, tablety,konsole do gier i maszyny do nauki) oraz produkty peryferyjne komputeroweNasze produkty są głównie eksportowane do Europy, Stanów Zjednoczonych, Kanady, rozwiniętych krajów i regionów Azji.
Inwestycje naszej firmy w zaawansowany sprzęt nigdy nie zostały przerwane, aby lepiej sprostać potrzebom konkurencji rynkowej i stale podnosić jakość produktów.
Mechaniczne:
- Siła kontaktu: 40 g±20 g przy 0,8 mm żurawia roboczego
- Test żywotności: 10 000 cykli
Elektryczne:
- napięcie nominalne: DC 12V; napięcie nominalne: 1A Max.
- Opór kontaktowy szpilki sprężynowej: 50 miliohm Max.
Wydajność środowiskowa:
- Temperatura działania: -25°C do +80°C
- Spray solny 24 godziny.
Materiały:
1Pogo Pin.
Materiał podstawowy: mosiądz C6801 (wysoko wytrzymały, wolny od ołowiu stop mosiądzowy o dobrej odporności na korozję i przewodności).
Płytkowanie: złoto (Au) 0,5 μm (zapewnia doskonałą przewodność, odporność na korozję i trwałość przy częstym kontakcie).
2Kobieta (kontakt z gniazdkiem)
Materiał podstawowy: mosiądz (prawdopodobnie podobny do C6801 pod względem kompatybilności).
Płytkowanie: złoto (Au) 0,125 μm (cieńsze niż szpilka pogo, wystarczające do przewodzenia, ale może szybciej się zużyć).
3. Mieszkania
Materiał: Czarny PA66 (poliamid 66, solidny plastik inżynieryjny).
Poziom płomienia: UL94 V-0 (samogłuszający się, spełniający rygorystyczne normy łatwopalności).
4Magnes
Typ: N52 NdFeB (neodymowy bor żelaza, najsilniejszy stopień magnesu stałego dostępny w handlu).
Płytkowanie: Ni-Cu-Ni (wielowarstwowe pokrycie niklem-miedzią-niklem w celu zapewnienia odporności na korozję).
5. Karta izolacyjna
Materiał: Klej Maillard (rodzaj ciepłoodpornej, izolującej elektrycznie taśmy klejącej).
Grubość: 0,05 mm (bardzo cienka, prawdopodobnie stosowana do izolacji części przewodzących).
Zgodność z RoHS i REACH:
RoHS (Restriction of Hazardous Substances): Zapewnia, że materiały są wolne od ograniczonych substancji, takich jak ołów, kadm, rtęć itp.
REACH (rejestracja, ocena, zezwolenie na stosowanie substancji chemicznych): potwierdza, że wszystkie substancje chemiczne są zarejestrowane i bezpieczne do stosowania w UE.
Wdrażanie: Wszystkie materiały (mydło, złoto, obudowa HTN, PVC, magnesy) i ich powłoki muszą być zweryfikowane pod kątem zgodności poprzez deklaracje materiałów lub badania laboratoryjne.
100% testy krótkiego i otwartego obwodu:
Wymóg produkcji: Każda jednostka jest poddawana weryfikacji elektrycznej:
Badanie zwarcia: potwierdza brak niezamierzonych połączeń między szpilkami
Badanie na otwartym obwodzie: sprawdza ciągłość we wszystkich przewidzianych ścieżkach sygnału/moc
Metoda badania: zazwyczaj wykonywana za pomocą zautomatyzowanego sprzętu badawczego podczas montażu końcowego
Zapewnienie jakości: eliminuje ryzyko, że nieprawidłowo podłączone lub wadliwe urządzenia dotrą do klientów
4Pin Połączenia magnetycznych kabli męskich i żeńskich Parametr:
|
Nazwa |
Złącze magnetyczne |
|
Rodzaj |
Samiec i samica |
|
Szpilka |
4pin |
|
Kolor |
Srebro |
|
Pogo pin |
Bursztyn C6801, Płaty: Złoto (Au) 0,5 μm |
|
Części obracające |
Pozostałe materiały: |
|
Magnes |
N52 NdFeB Płyty Ni Cu Ni |
|
Mieszkania |
Czarny PA66 UL94V-0 |
|
Siła sprężyny |
40g±20g, na 0.8Pracująca buraka. |
|
Żywotność mechaniczna |
10000 cykli Min.. |
|
Aktualność |
1.0AMax |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
-25°C do +80°C |
|
Badanie rozpylania soli |
24h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
rysunek techniczny łącznika magnetycznego 4pin
rysunek techniczny łącznika magnetycznego 4pin
Tolerancja układu: ± 0,05 mm
Zalety złącza magnetycznego:
● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;
●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3
Zastosowanie produktów z złączy magnetycznych:
Po co współpracować z UPE?
1. Precyzyjna personalizacja
●Konstrukcje dostosowane do poziomu cienia, prądu, pokrycia (złote/niklowe) i materiałów obudowy, aby spełnić dokładne wymagania zastosowania.
2Zaawansowane możliwości produkcyjne
●Ciągłe inwestowanie w najnowocześniejsze wyposażenie w celu zapewnienia najwyższej jakości i wydajności.
●Szybkie tworzenie prototypów (próbki w ciągu kilku dni) i skalowalna produkcja.
3Światowe standardy jakości
●Ścisłe procesy kontroli jakości (100% testów przewodności, trwałości i długości życia).
●Zgodność z RoHS, IPC i certyfikacjami specyficznymi dla klienta.
4Światowy zasięg
●Produkty eksportowane do Europy, Ameryki Północnej i Azji, zaufane przez najlepsze marki.
5Doskonałość w dziedzinie konkurencji
●Optymalizacja kontroli kosztów bez uszczerbku dla jakości
Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)
*Negocjować ceny i warunki (można zastosować rabaty hurtowe).
* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).
*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).
*Wysyłka i kontrola jakości
Śledź przesyłkę.
*Przegląd produktu po przyjeździe w celu zapewnienia jakości.
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
