| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | RM-1138-A05-12 /RM-1138-B05-21 |
| Dokument: | RM-1138-A05-12.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | 5 Pin Pogo Connector | Materiał: | Brass, NDFEB N52, Htn |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 0,8 mm, 1,1 mm |
| Aktualność: | 5,0 A | Napięcie: | 12V |
| Kolor: | czarny | Test w komorze solnej: | 24h |
| Życie mechaniczne: | 10000 cykl min. | Rezystancja styku: | 50mΩ Max (PIN) |
| Podkreślić: | DIP 5 Pin Pogo Connector,5 Pin Pogo Connector Czarny,Pod kątem prawym łącznik Pogo Pin 12V |
||

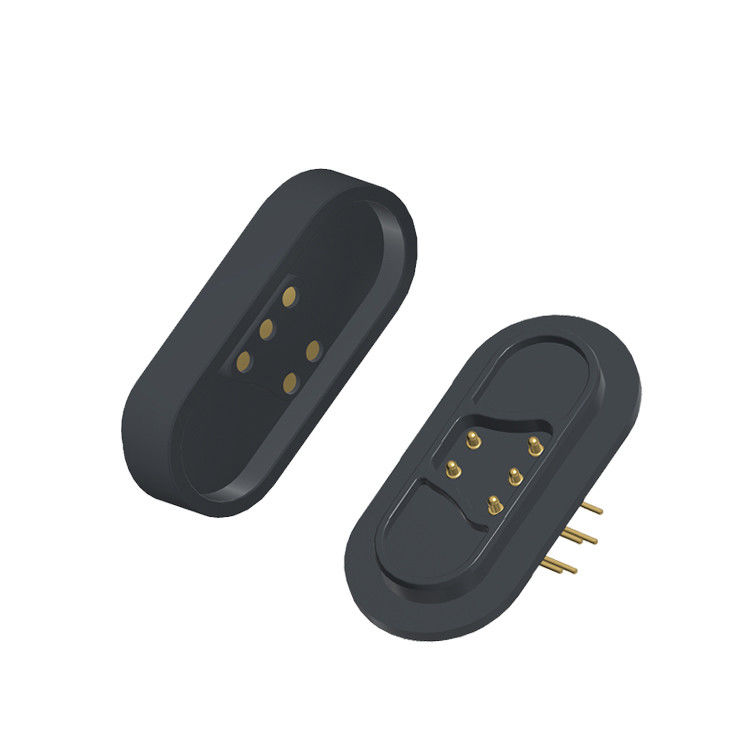

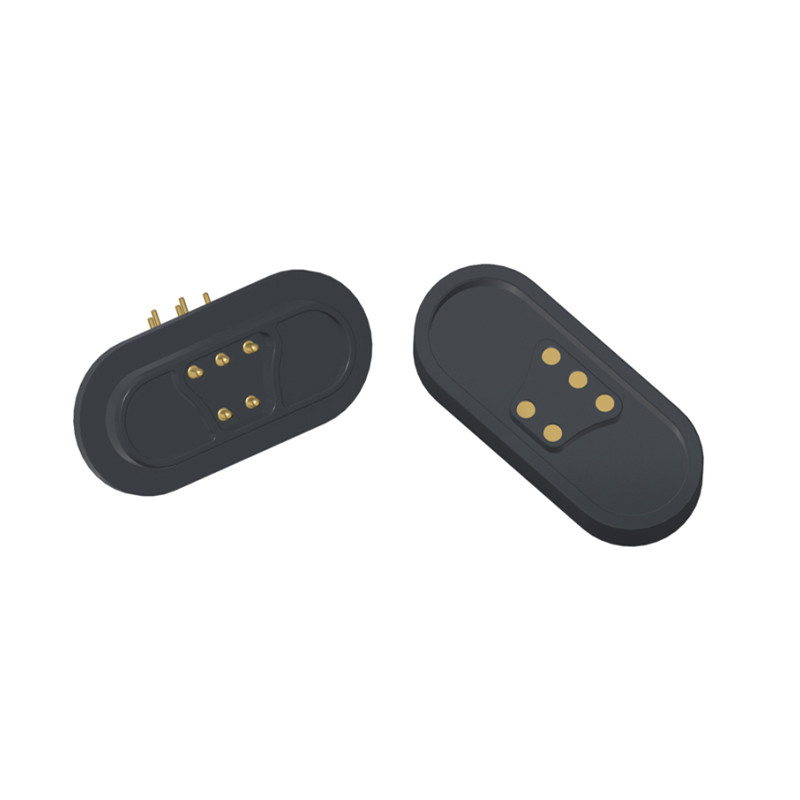

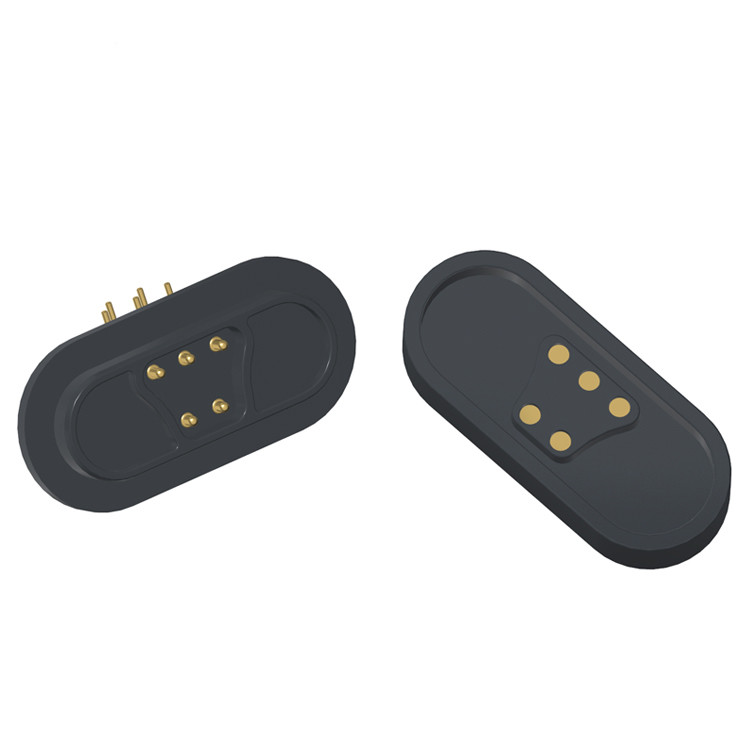

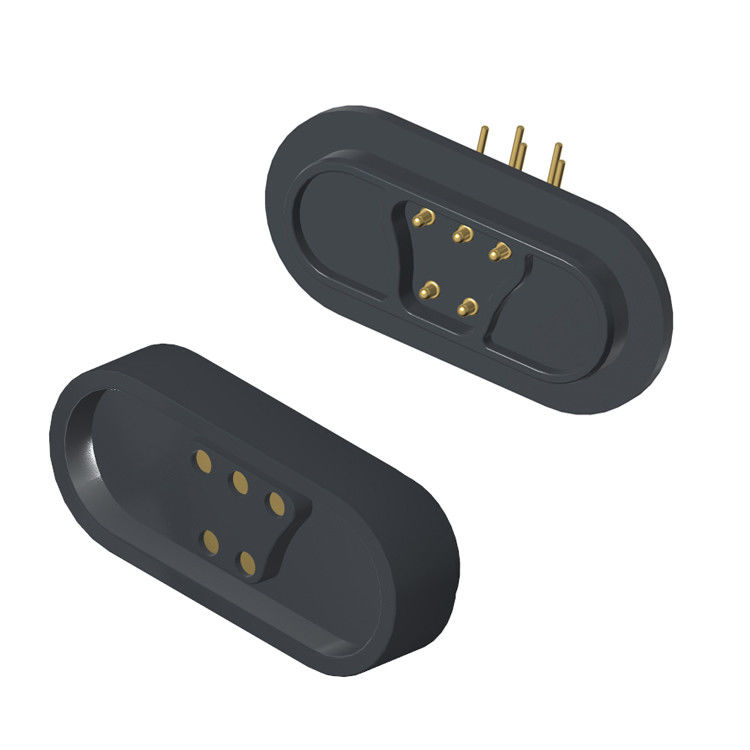

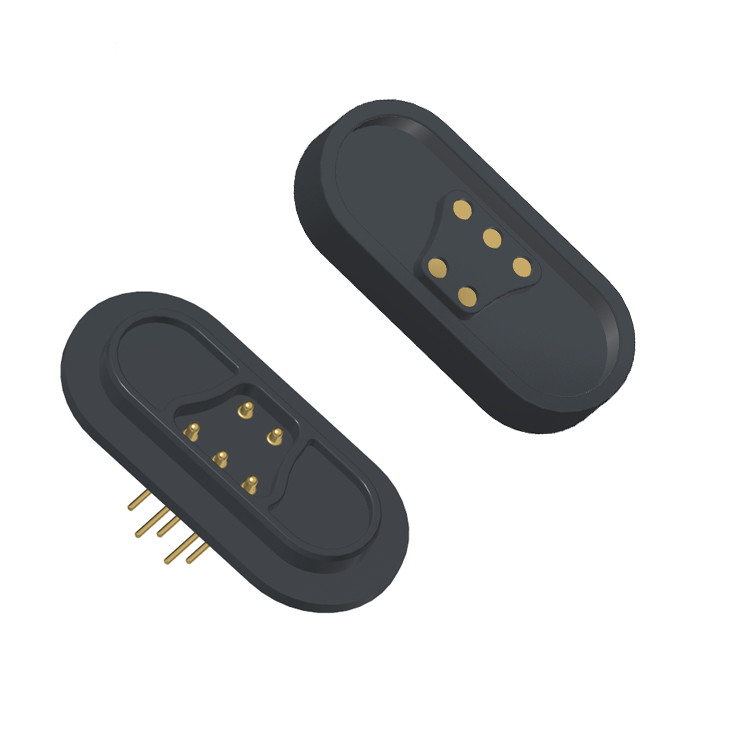

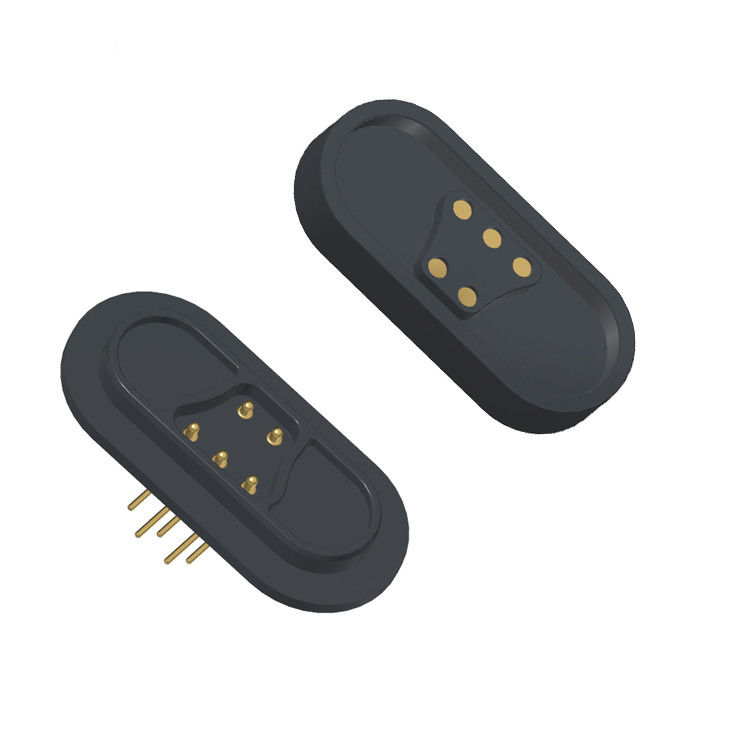

5pin męski sztywny kąt pogo pin magnetyczny łącznik DIP pin magnetyczny łącznik zasilania kobiecy.
Mechaniczne:
Pin 1/3:
- Siła kontaktu: 80 g±20 g przy 1, 1 mm żurawia roboczego
- Test żywotności: 10 000 cykli
Pin 2/4/5:
- Siła kontaktu: 80 g±20 g przy 0,8 mm żurawia roboczego
- Test życia:10,000 cykli
Elektryczne:
- napięcie nominalne: DC 12V; napięcie nominalne: 5A Max.
- Opór kontaktowy szpilki sprężynowej: 50 miliohm Max.
Wydajność środowiskowa:
- Temperatura działania: -25°C do +80°C
- Spray solny 24 godziny.
Materiały:
Pogo Pin: mosiądz C6801,Plating: złoto (Au) 0,125μm
Kobieta szpilka: Płytkowanie miedziane Au 0,125um
Obudowa: Czarny HTN (nylon wysokotemperaturowy) + 30% wypełniacza
Magnes:N52 NdFeB pokrycie Ni Cu Ni
Zgodność z RoHS i REACH:
RoHS (Restriction of Hazardous Substances): Zapewnia, że materiały są wolne od ograniczonych substancji, takich jak ołów, kadm, rtęć itp.
REACH (rejestracja, ocena, zezwolenie na stosowanie substancji chemicznych): potwierdza, że wszystkie substancje chemiczne są zarejestrowane i bezpieczne do stosowania w UE.
Wdrażanie: Wszystkie materiały (mydło, złoto, obudowa HTN, PVC, magnesy) i ich powłoki muszą być zweryfikowane pod kątem zgodności poprzez deklaracje materiałów lub badania laboratoryjne.
100% testy krótkiego i otwartego obwodu:
Wymóg produkcji: Każda jednostka jest poddawana weryfikacji elektrycznej:
Badanie zwarcia: potwierdza brak niezamierzonych połączeń między szpilkami
Badanie na otwartym obwodzie: sprawdza ciągłość we wszystkich przewidzianych ścieżkach sygnału/moc
Metoda badania: zazwyczaj wykonywana za pomocą zautomatyzowanego sprzętu badawczego podczas montażu końcowego
Zapewnienie jakości: eliminuje ryzyko, że nieprawidłowo podłączone lub wadliwe urządzenia dotrą do klientów
5Pin Włącza do magnetycznych kabli męskich i żeńskich Parametr:
|
Nazwa |
Złącze magnetyczne 5 pinów |
|
Rodzaj |
Samiec i samica |
|
Szpilka |
5pin |
|
Kolor |
Czarne |
|
Pogo pin/części obrotowe |
Z miedzi |
|
Magnes |
Wymagania dotyczące: |
|
Siła sprężyny |
80g±20g, na 0.8Pracująca buraka. |
|
Żywotność mechaniczna |
10000 cykli Min.. |
|
Aktualność |
5.0AMax |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
-25°C do +80°C |
|
Badanie rozpylania soli |
24h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
rysunek techniczny łącznika magnetycznego 5pin
Rysunek techniczny łącznika magnetycznego 5pin
Rozładować widok męskiego i żeńskiego złącza magnetycznego:
Zalety złącza magnetycznego:
● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;
●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3
Zastosowanie produktów z złączy magnetycznych:
1.Urządzenia noszone, sprzęt inteligentnego lokalizacji, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth itp.) kabel danych, kabel ładowania,połączenie końcowe przewodu z taśmy magnetycznej
2Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych,przęt telekomunikacyjny,przęt automatyczny i przemysłowy,przęt audiowizualny
3.Lotnictwo, elektronika lotnicza, komunikacja wojskowa
4.Wyposażenie samochodowe,nawigacyjne,badania i pomiary
5Elektronika użytkowa ((telefony komórkowe, komputery tabletkowe, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne użytkowych i wiele innych dziedzin elektroniki.)
Dlaczego UPE ma być twoim partnerem?
●Profesjonalna obsługa dostosowania
●Szybka produkcja próbek
●Striktny system kontroli jakości
●Przetwarzanie przy użyciu importowanych komponentów
●Wyposażenie do badań o wysokiej precyzji
●rozsądne procedury kontroli kosztów
Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)
*Negocjować ceny i warunki (można zastosować rabaty hurtowe).
* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).
*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).
*Wysyłka i kontrola jakości
Śledź przesyłkę.
*Przegląd produktu po przyjeździe w celu zapewnienia jakości.
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
