3A 9Pin magnetyczne łączniki Pogo Pin męskie i żeńskie

Nazwa marki:	UPE
Numer modelu:	VIC1550A/ VIC1550B
MOQ:	5000
Ceny:	$1-$5
Szczegóły opakowania:	Worki PE
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO9002

Dokument:

VIC1550A.pdf

Nazwa:

Złącza magnetyczne

Tworzywo:

THN, Brass C3604, SUS304, NDFEB N52

Siła sprężyny:

80g ± 20 g

Pracujący storke:

1,0 mm

Volatge:

12 V

Aktualny:

3,0 A

Siła magnetyczna:

450g

Życie mechaniczne:

5000 cykl min.

Opór kontaktowy:

50mΩ Max (PIN)

Test w komorze solnej:

48h

Kolor:

czarno żółty

Możliwość Supply:

5kpcs/dzień

Podkreślić:

3A magnetyczne złącza pogo pin

Złącza magnetyczne 9pin z gwarancją

Złącza dla szpilów pogo męskich lub żeńskich

Opis produktu

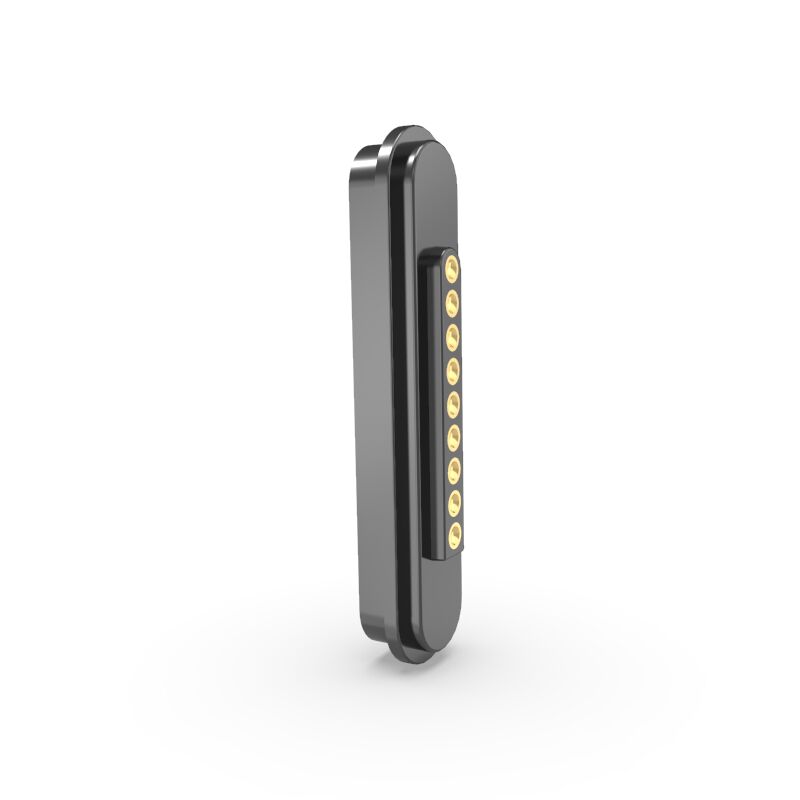

3A 9Pin magnetyczne łączniki Pogo Pin męskie i żeńskie

9 szpilkowe złącza magnetyczne wyposażone są w 9 szpilków pogo z wysokotemperaturową obudową z nylonu i magnesami NdFeB do bezpiecznego mocowania.

Materiały i pokrycie

Pogo Pins

Materiał: mosiądz (piston i beczka)
Płyty: złoto (Au) na niklu (Ni) - zapewnia niską odporność na kontakt, odporność na korozję i trwałość

Mieszkania

Materiał: HTN (High-Temperature Nylon) + 30% włókna szklane (GF) - Wysoka wytrzymałość mechaniczna, odporność na ciepło
Kolor: Czarny
Wskaźnik łatwopalności: UL94 V-0 - Samogaśnięte, odpowiednie do zastosowań o wysokim bezpieczeństwie

Magnes

Rodzaj: NdFeB (neodymowy bor żelazny), klasa N52 - Silna siła magnetyczna (najwyższa klasa do użytku komercyjnego)
Płytkowanie: nikel (Ni) - zapobiega korozji magnesu

Specyfikacje elektryczne

napięcie robocze: 12 V prąd stały
Prąd roboczy: 5.0A - nadaje się do zastosowań o umiarkowanej mocy
Odporność stykowa (PIN): ≤ 50mΩ (maksymalnie) - zapewnia skuteczną transmisję mocy przy minimalnych stratach
Badanie wysokiego napięcia: AC/DC 1000V, 0,5 mA, 3 sekundy - sprawdza izolację i wytrzymałość dielektryczną

Kluczowe cechy

Zgodność:ROHS REACH- Bez substancji niebezpiecznych
Siła magnetyczna: ≥ 450 g - silne przytrzymanie dla bezpiecznych połączeń
Projekt bezpieczeństwa: Ochrona przed zwarciem - Zapobiega uszkodzeniom spowodowanym przypadkowym kontaktem

Specyfikacje techniczne

Parametry	Specyfikacja
Liczba pinów	9 pinów lub na zamówienie
Głupota	2.20mm
Rodzaj	W kącie pionowym
Materiał szpilki Pogo	Z miedzi
Mieszkania	Czarny HTN+30%GF UL94 V-0
Magnes	Neodymowy bor żelaza
Klasa magnetyczna	N52 (w zależności od wymogu)
Siła magnetyczna	450G
Siła sprężyny	80 g±20 g, przy ciągu roboczym 1,0 mm
Życie mechaniczne	5000 cykli Min.
Aktualność	3.0A
napięcie	12 V prądu stałego
Odporność kontaktowa	50mΩ Max (PIN)
Badanie wysokiego napięcia	AC1000 V 0,5mA 3SEC / DC 1000V 0,5mA 3SEC
Badanie rozpylania soli	48h
Certyfikacja	Produkt zgodny z ROHS lub REACH
Badanie	100% otwarty i krótki test

Obrazy produktów

Włączające:

9 pinów łączników magnetycznych dla kobiet:

Zalecane układy PCB:

Tolerancja układu: ±0,05 mm

Wnioski

Urządzenia noszone, sprzęt inteligentnego lokalizacji, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth
Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych, sprzęt telekomunikacyjny
Automatyka i sprzęt przemysłowy, sprzęt audiowizualny
Lotnictwo, elektronika lotnicza, komunikacja wojskowa
Sprzęt do pojazdów, nawigacji samochodowej, badań i pomiarów
Elektronika użytkowa (telefony komórkowe, tablety, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki i inne przenośne produkty elektroniczne)

Dlaczego wybrać UPE?

Dostosowane rozwiązania do każdej potrzeby

Specjalistyczne dostosowywanie do zastosowań medycznych, motoryzacyjnych lub elektroniki użytkowej z pełną współpracą od koncepcji do produkcji.

Szybkie wytwarzanie prototypów - szybszy czas wprowadzania na rynek

Standardowe próbki: 2-3 dni. Niestandardowe projekty: 7 dni roboczych. Projekty zależne od formy: 12 dni.

Bezkompromisowe zapewnienie jakości

Kontrola zorientowana na proces przy zastosowaniu rygorystycznych badań zapewnia 100% zgodności z wymogami dotyczących wydajności i trwałości.

Materiały wysokiej jakości i precyzyjna produkcja

Szwajcarskie obrabiarki do dokładności na poziomie mikronów i materiały importowane z zimnym tłoczeniem do osiągnięcia wyższej przewodności.

Certyfikowane badania i niezawodność

Wysokiej precyzji sprzęt laboratoryjny sprawdza elektryczne, mechaniczne i środowiskowe osiągi.

Wydajność kosztowa bez kompromisów

Optymalizowane przepływy pracy zmniejszają ilość odpadów i obniżają koszty dzięki przejrzystym cenom dla zamówień hurtowych.

Świadomość ekologiczna

RoHS, wolne od halogenów i zgodne z REACH dla wrażliwych gałęzi przemysłu, w tym medycyny i opieki nad dziećmi.

Informacje o zamówieniu

Sposób płatności: T/T, PayPal, OCBC
Czas realizacji próbki: próbka zapasowa 2-3 dni robocze / próbka dostosowana 5-7 dni roboczych
Czas produkcji: 10-15 dni roboczych
Rynki: Ameryka, Europa, Azja, RPA
Termin handlowy: EXW
Usługa: Wysoka jakość przy rozsądnej cenie, usługa OEM, dostosowane rozmiary, kolory i wzory

Opakowanie i wysyłka

Dostępne dostosowanie - skontaktuj się z nami w celu uzyskania rozwiązań dostosowanych do potrzeb!
