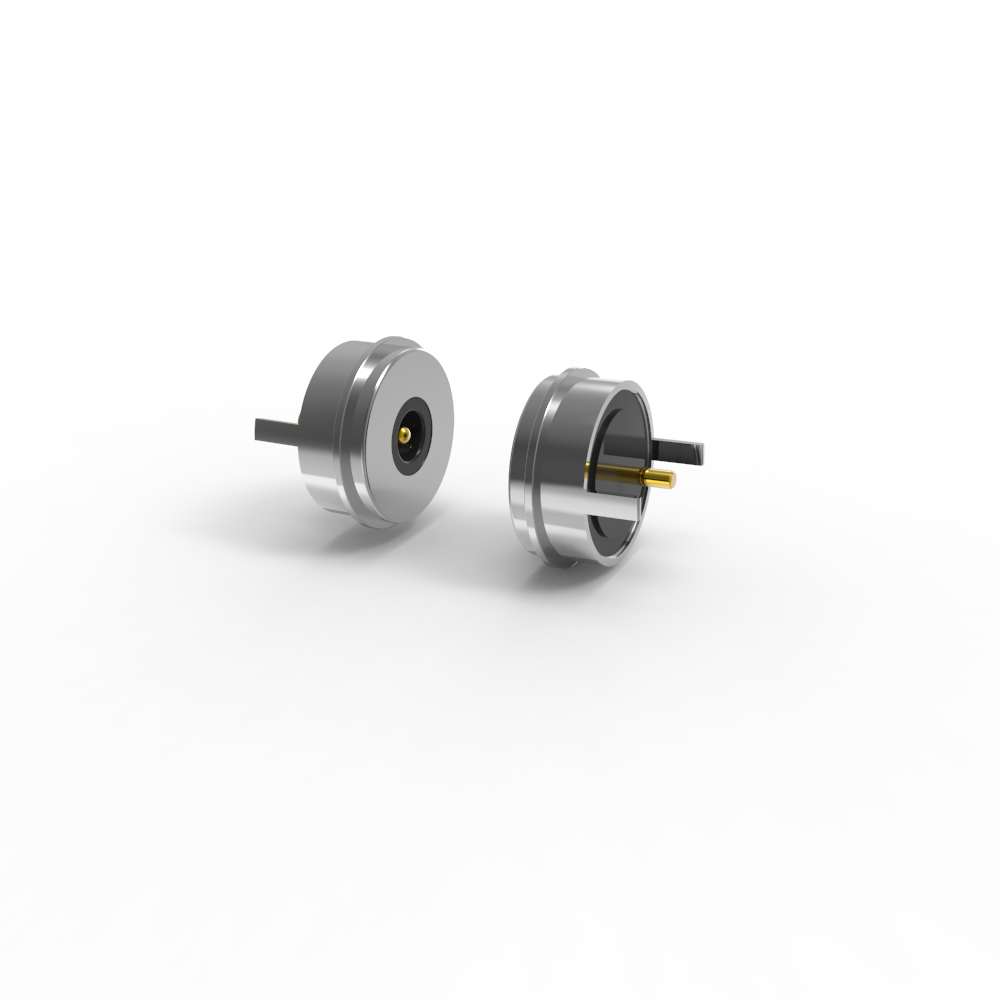

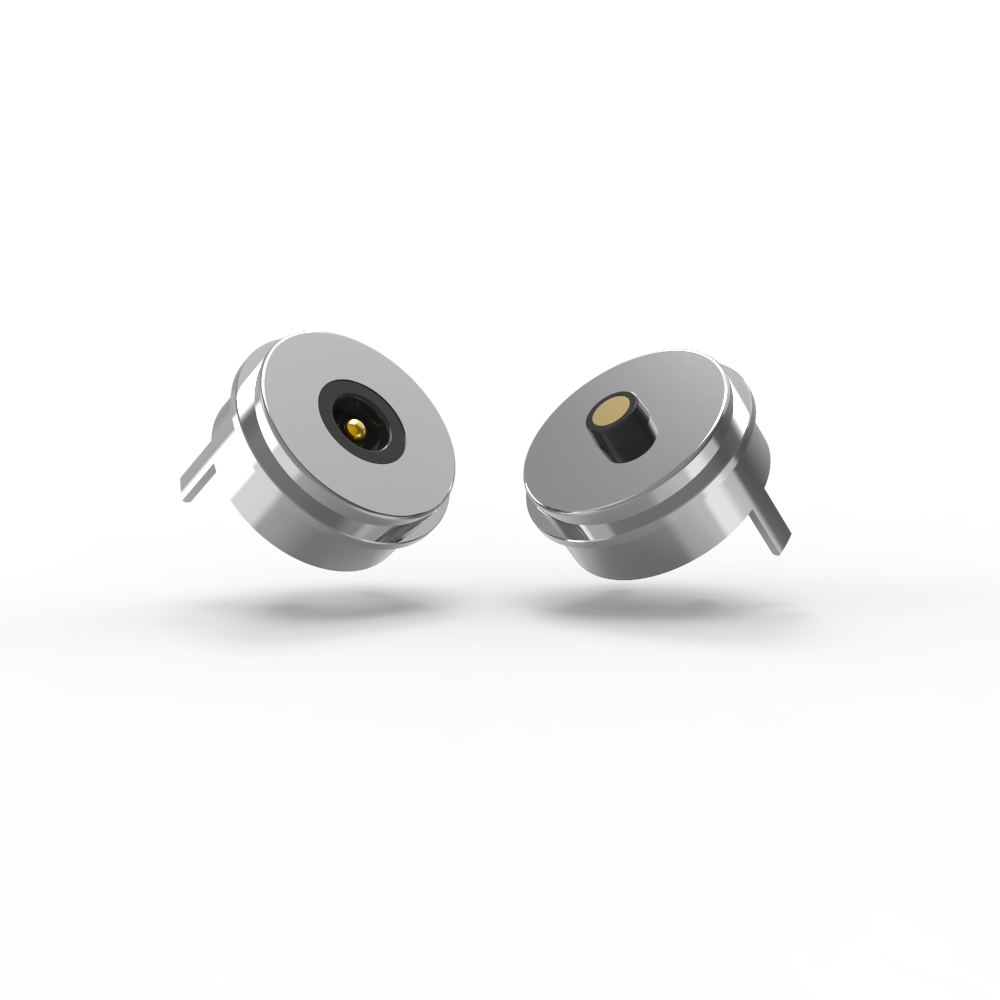

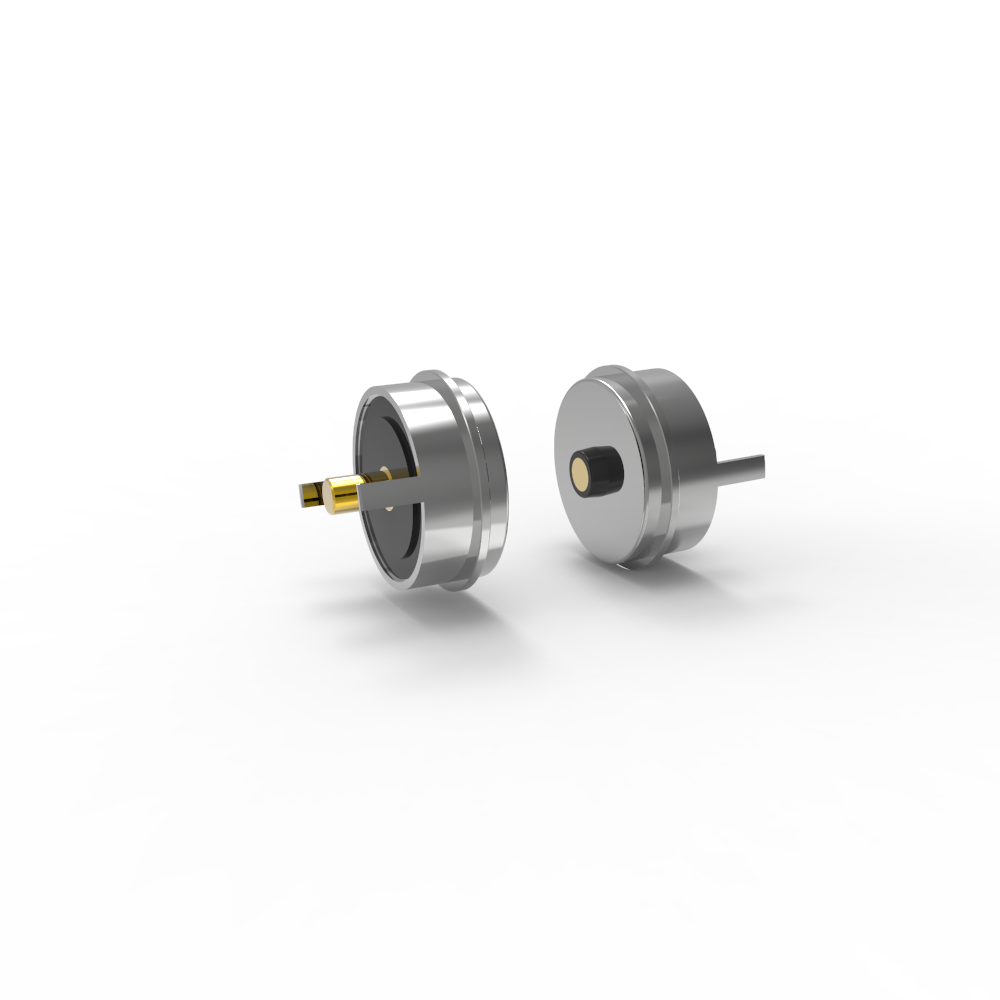

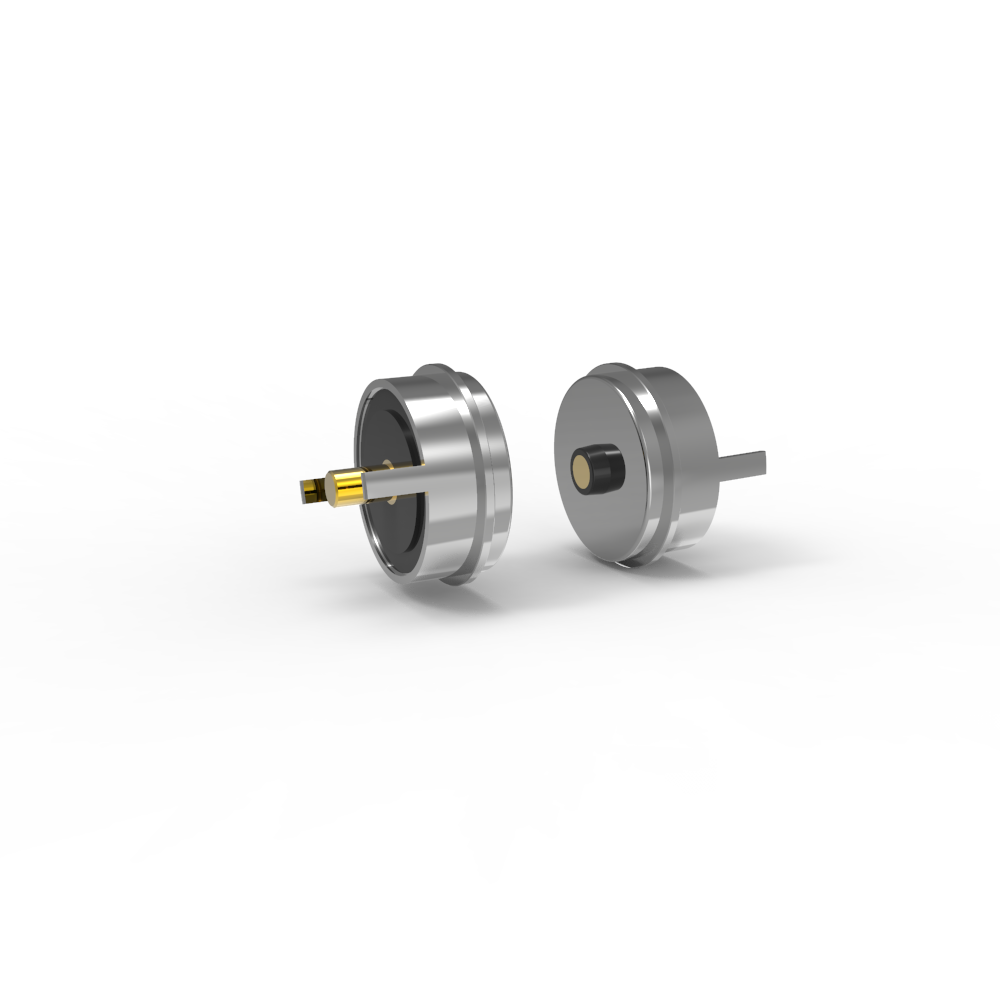

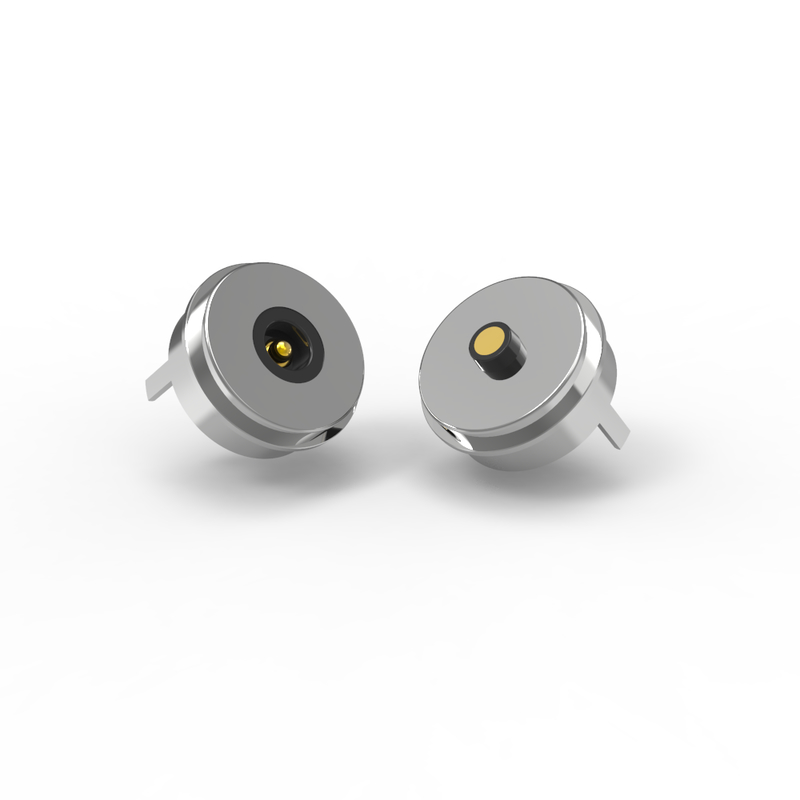

Dia 10.0mm męski i żeński 2pin okrągły magnetyczny złącze pogo pin z prądem 5A

Złącze magnetyczne pogo pin męskie i żeńskie 2-pinowe, okrągłe, o średnicy 10,0 mm, z prądem 5A.

UPE jest profesjonalnym producentem złączy magnetycznych i kabli magnetycznych.

Mamy własnych profesjonalnych projektantów, aby spełnić wszelkie Państwa wymagania i zapewnić usługę dostosowywania złączy magnetycznych. Różne produkty i rozwiązania złączy magnetycznych pogo pin mogą być zaprojektowane zgodnie z różnymi potrzebami klienta.

Wszystkie materiały złączy magnetycznych są zgodne z RoHS i REACH.

Wszystkie złącza magnetyczne przeszły w 100% test zwarcia i obwodu otwartego.

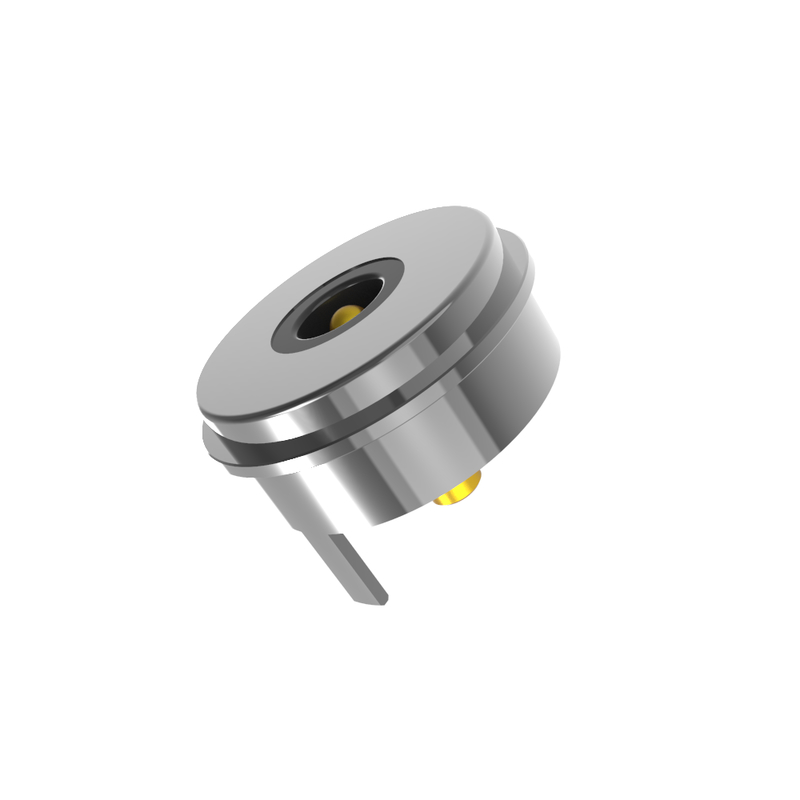

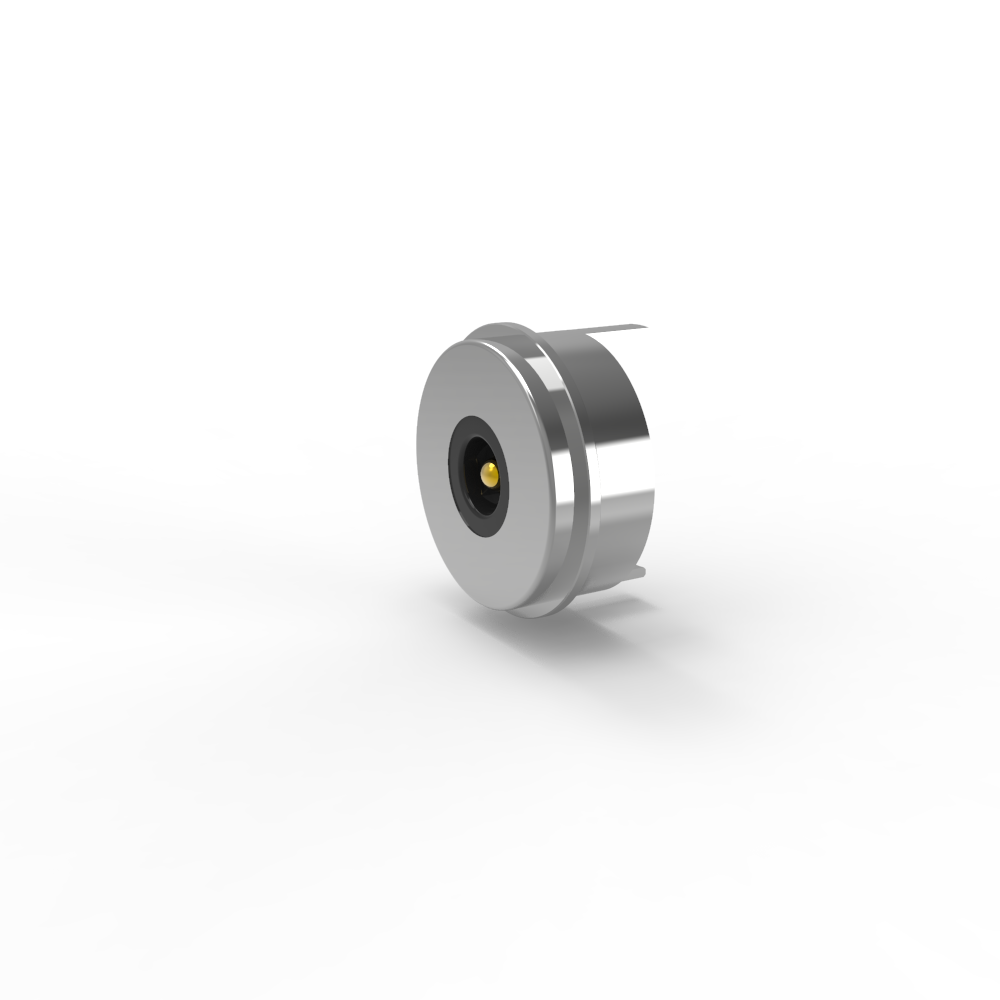

Męska część złącza magnetycznego

...Materiał:

Tłok: Bezołowiowy C6801, powłoka 5U" Min Au na 60~100U"Ni;
Korpus: Bezołowiowy C6801, powłoka 5U"Min Au na 60~100U"Ni;
Sprężyna: SUS 304, powłoka 1U"Au;
Obudowa: Czarny HTN+30%GF UL94 V-0;
Powłoka: Bezołowiowy C6801, powłoka Ni;
Magnes: NdFeB N52, powłoka Ni
...Mechaniczne:
Siła sprężyny: 80g±20g, przy skoku roboczym 1,0 mm.
Pełny skok: 1,2 mm.
Żywotność mechaniczna: 50000 cykli Min.
...Elektryczne:
Napięcie: 12,0 V.
Prąd: 5,0 A.
Rezystancja styku: 50mΩMax (PIN).
100% test otwarcia i zwarcia.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
..& Kluczowy wymiar kontrolny.
… Opis zastosowania produktu (nie ogranicza się do poniższych):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody mogą być łączone bezpośrednio.

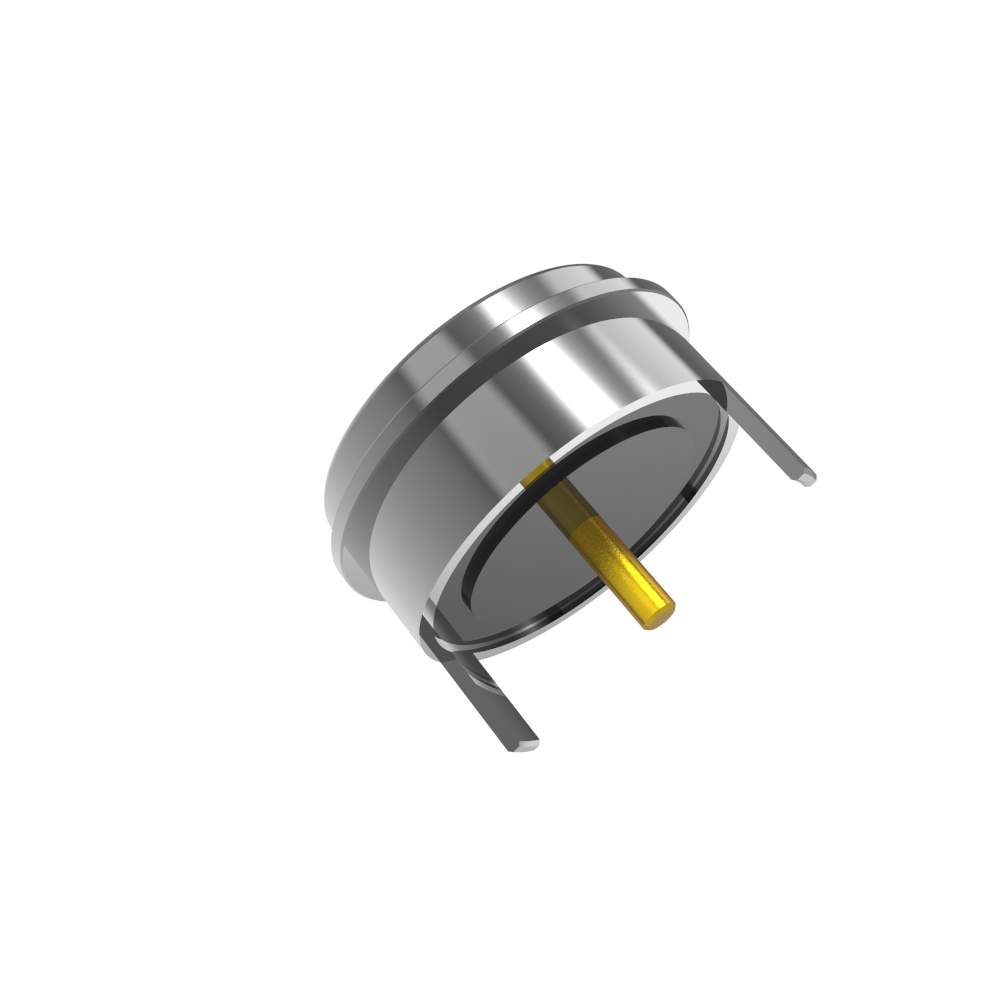

Żeńska część złącza magnetycznego

...Materiały:
PIN: Bezołowiowy C6801, powłoka 5U"Min Au na 60~100U"Ni;
Obudowa: Czarny HTN+30%GF UL94 V-0;
Powłoka: Bezołowiowy C6801, powłoka Ni;
Magnes: NdFeB N52, powłoka Ni
....Elektryczne:
Napięcie: 12,0 V.
Prąd: 5,0 A.
Rezystancja styku: 50mΩMax (PIN).
100% test otwarcia i zwarcia.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
...& Kluczowy wymiar kontrolny.
… Opis zastosowania produktu (nie ogranicza się do poniższych):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody mogą być łączone bezpośrednio.

Parametry złączy magnetycznych DC:

Rysunek techniczny okrągłego męskiego złącza magnetycznego

Rysunek techniczny okrągłego żeńskiego złącza magnetycznego

Układ PCB:

Zalety złącza magnetycznego:

●Humanizowany design automatycznego łączenia adsorpcyjnego;

●Humanizowane zabezpieczenie przed upadkiem: łatwo wyjąć z interfejsu ładowania, i nie jest łatwo usunąć urządzenie;

●Czas życia: do 100 000-200 000 cykli;

●Wodoodporna konstrukcja: żeński koniec urządzenia może być pyłoszczelny i wodoodporny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje transmisję dużego prądu;

●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;

●Konstrukcja produktu zapobiegająca zwarciom i zabezpieczająca przed błędami;

●Realizacja transmisji sygnału wysokiej częstotliwości, może zastąpić tradycyjną funkcję USB2.0 HDMI 1.3 Transmisja sygnału wideo i audio
