| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC2500C / VIC2500D |
| Dokument: | VIC2500C.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Magnetyczne złącza szpilki POGO | Magnet: | NDFEB N52 |
|---|---|---|---|
| PIN POGO: | C6801 bez ołowiu | Wiosna: | SU 304 |
| Powłoka: | C6801 bez ołowiu | Mieszkania: | Biały LCP+30%GFUL94 V-0 |
| Kolor: | Biały | Aktualność: | 3A |
| napięcie: | 12V | Siła Wiosny: | 60G ± 10 |
| Full Storke: | 1,2 mm | Rezystancja styku: | 50mΩ Max (PIN) |
| Podkreślić: | Bielomagnetyczne złącza szpilki Pogo,Magnetyczne złącza Pogo Pin 2 Pin,Połączenie męskie i żeńskie 8 |
||

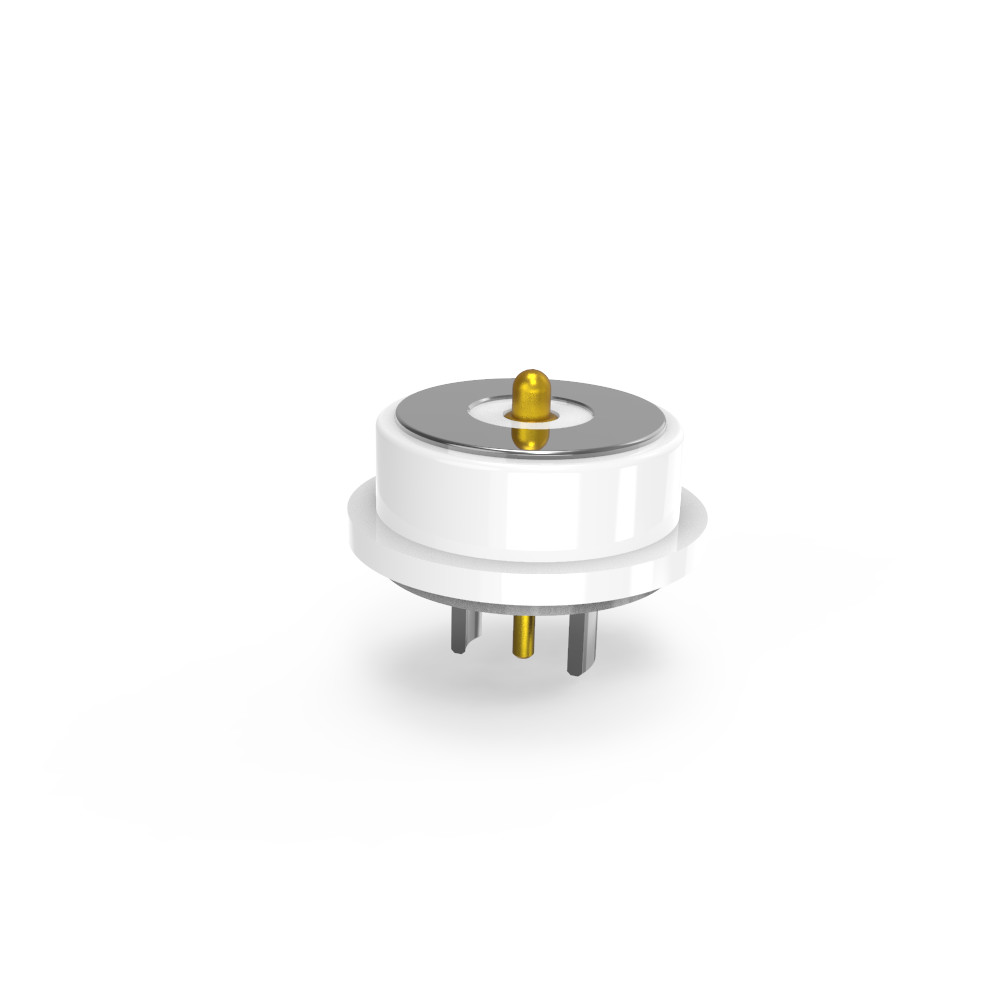

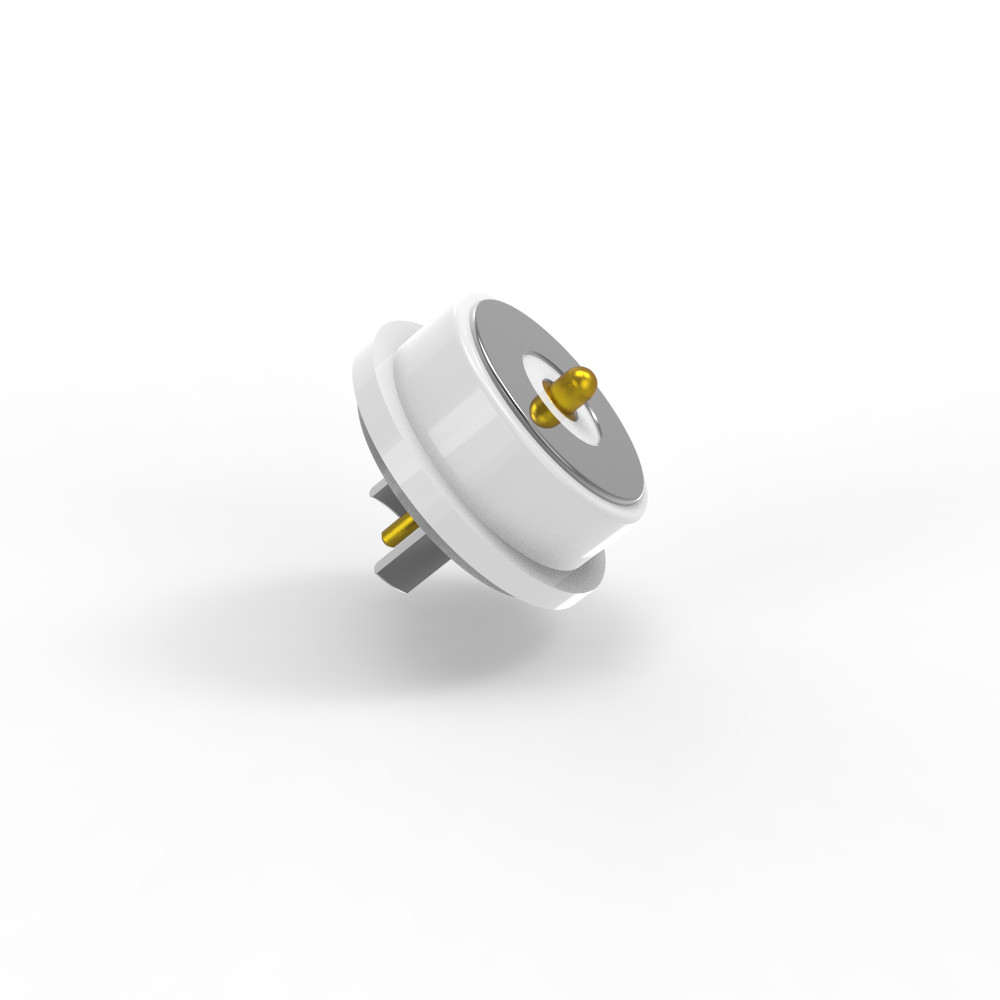

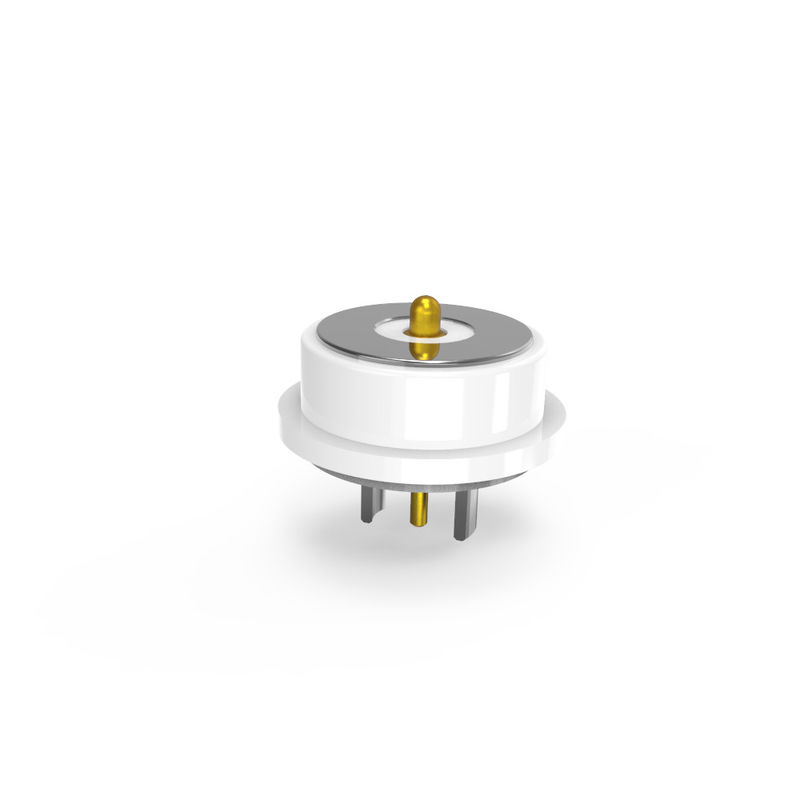

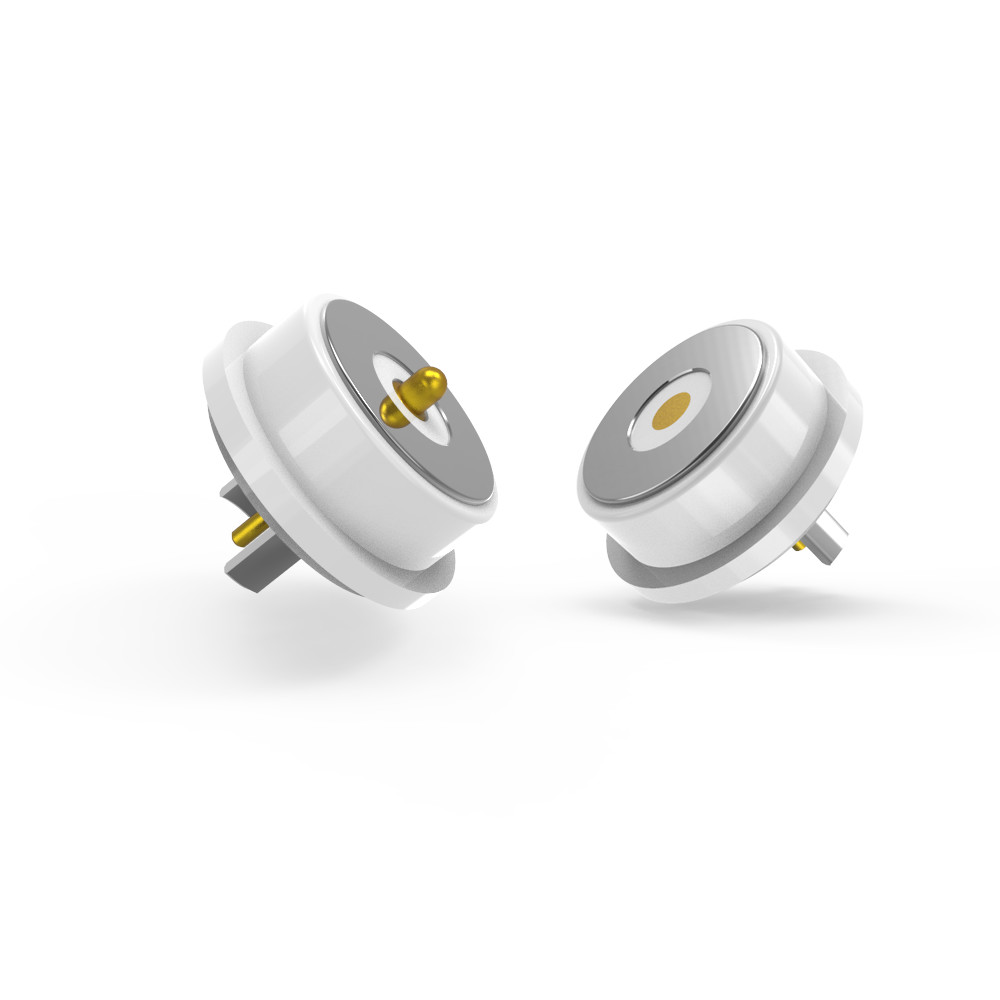

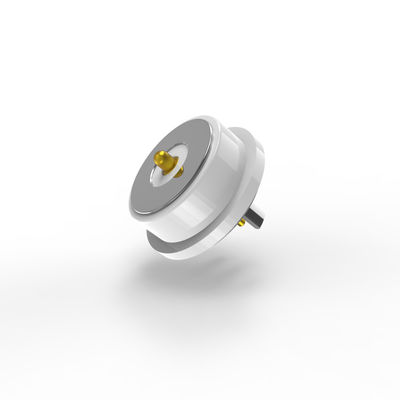

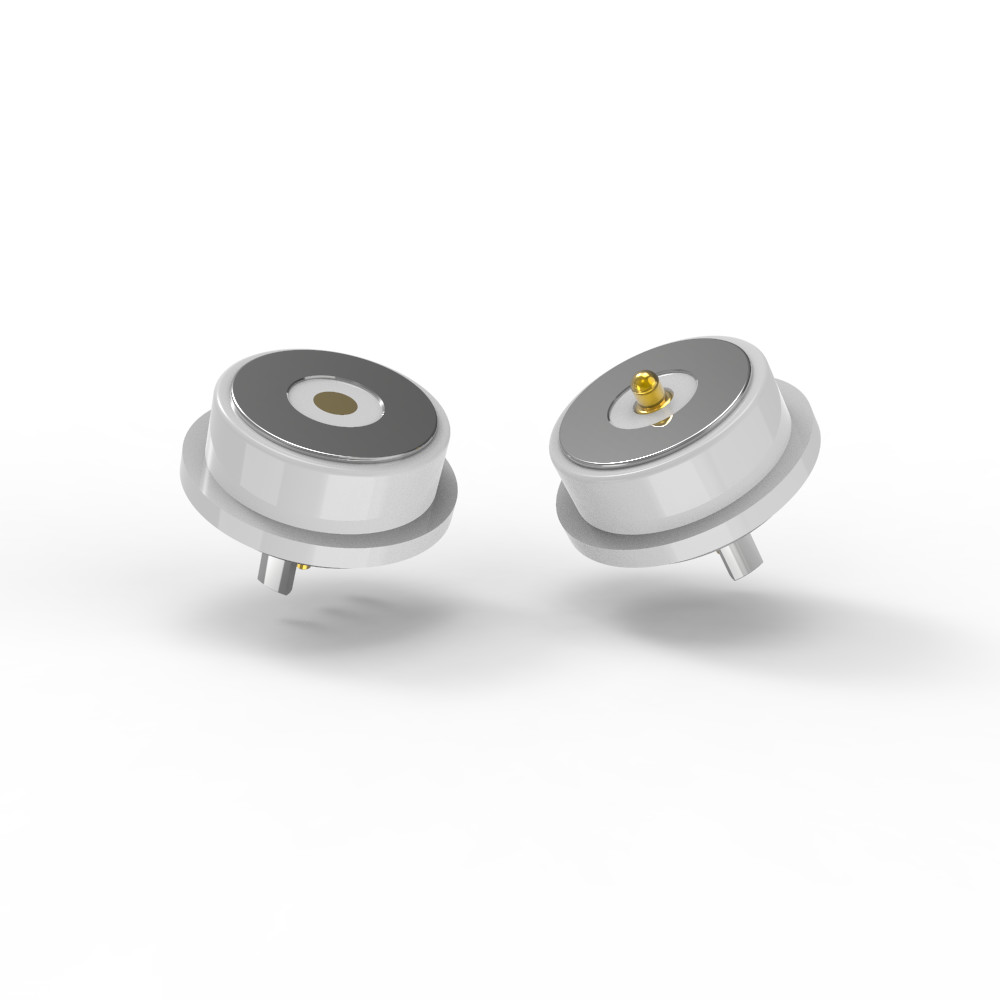

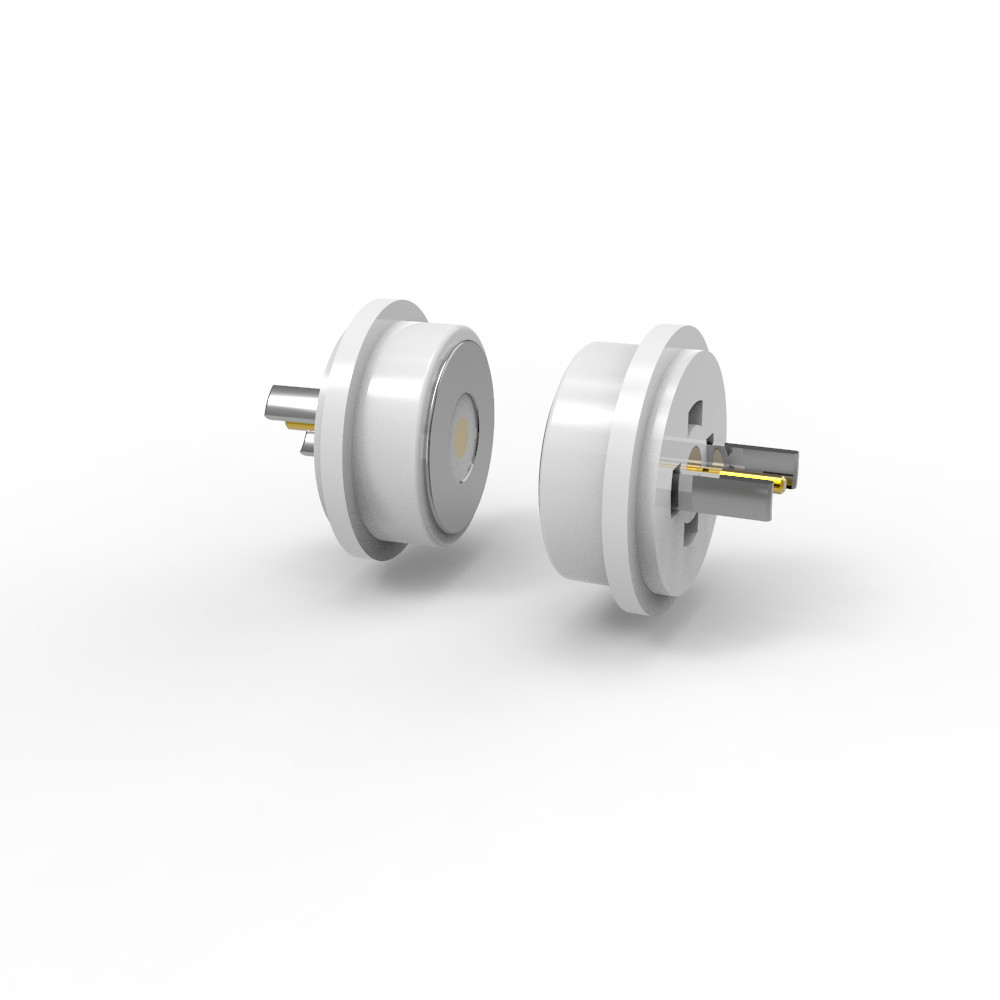

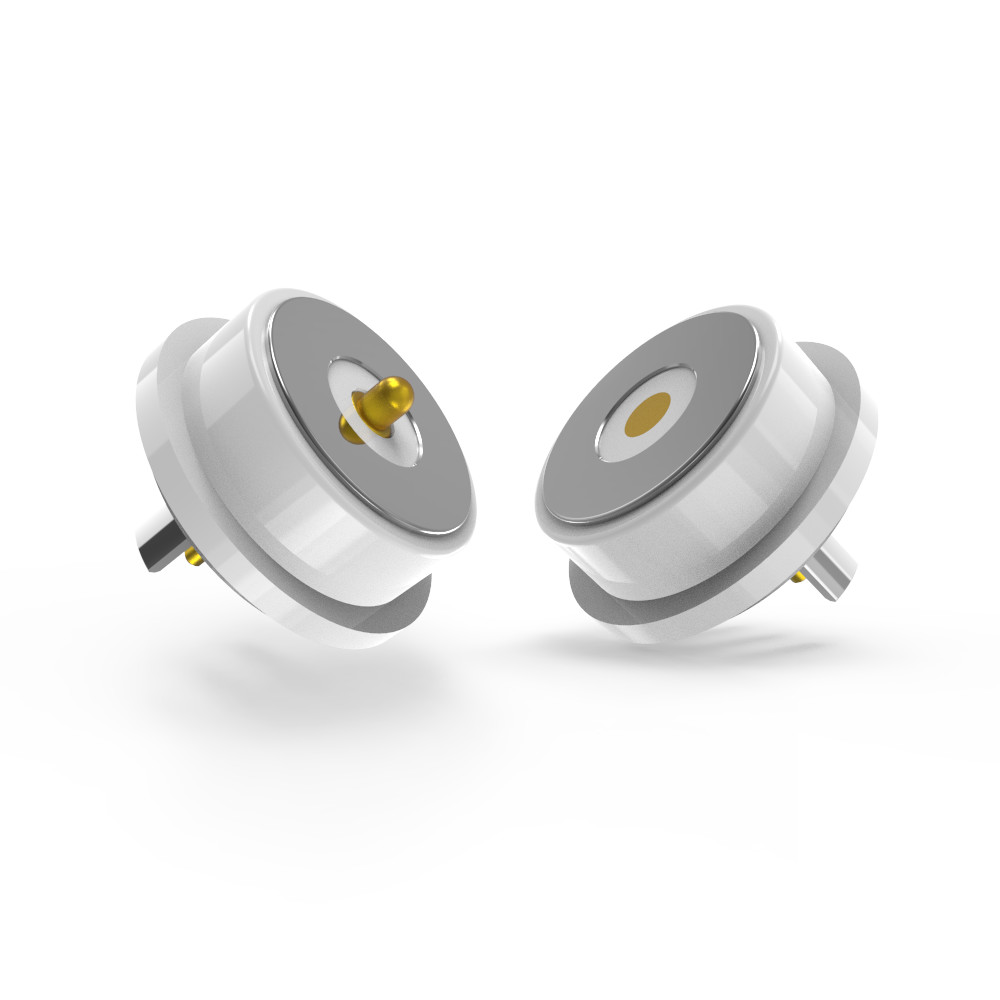

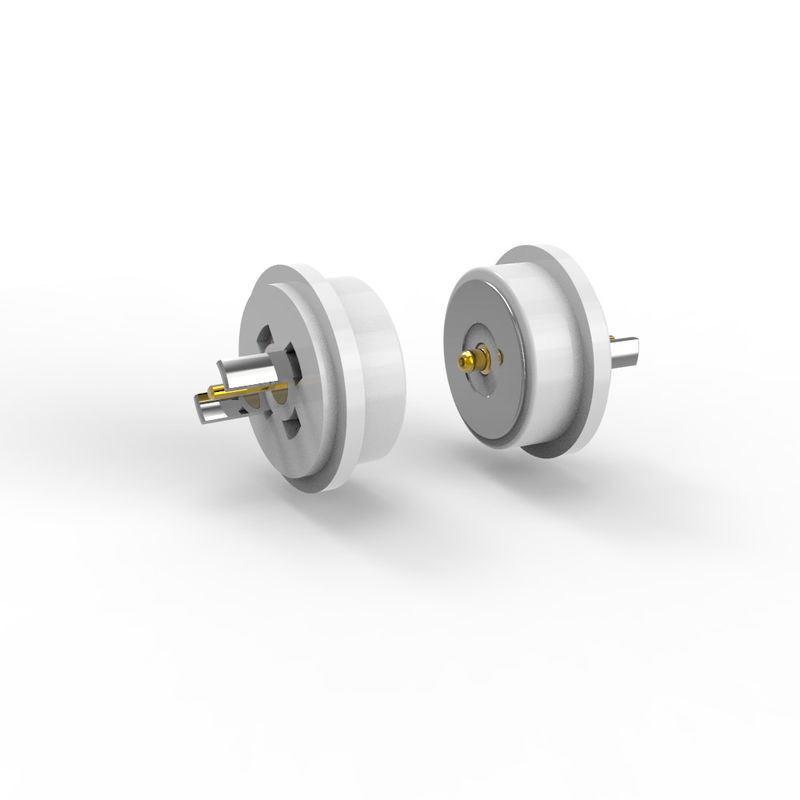

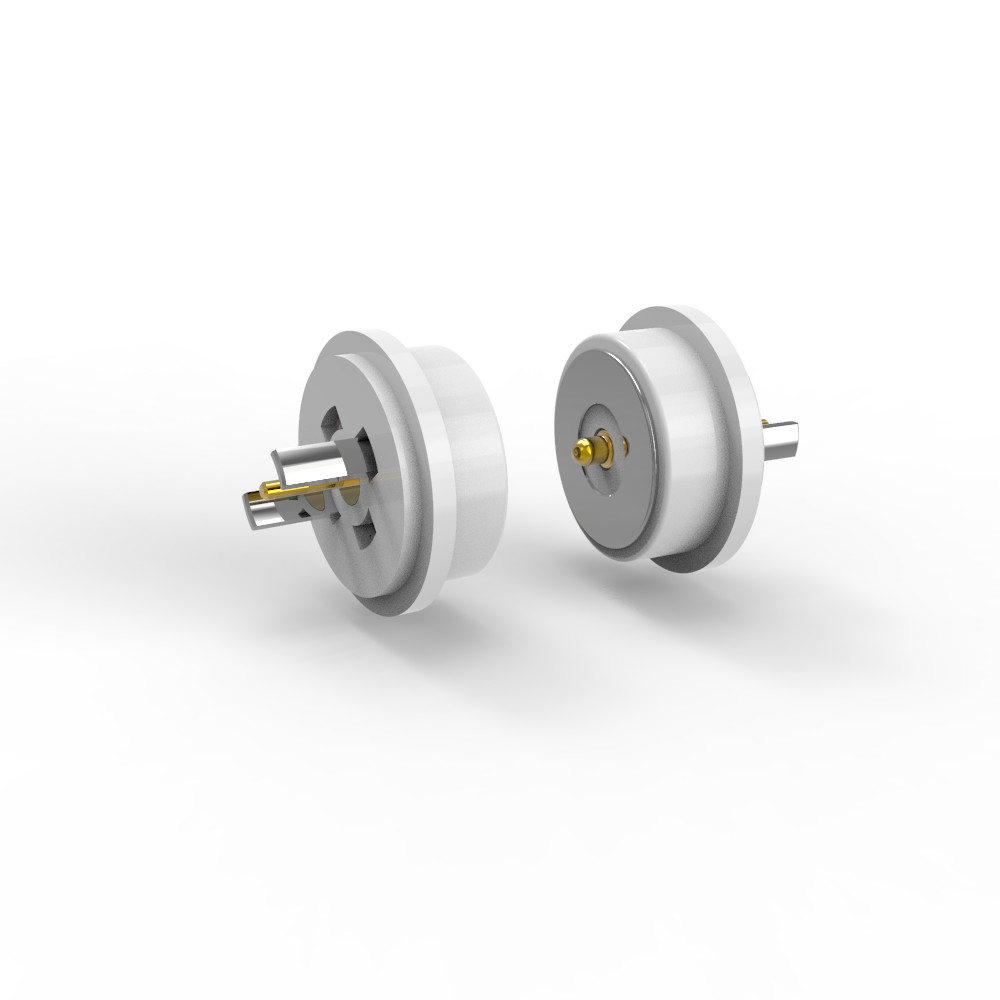

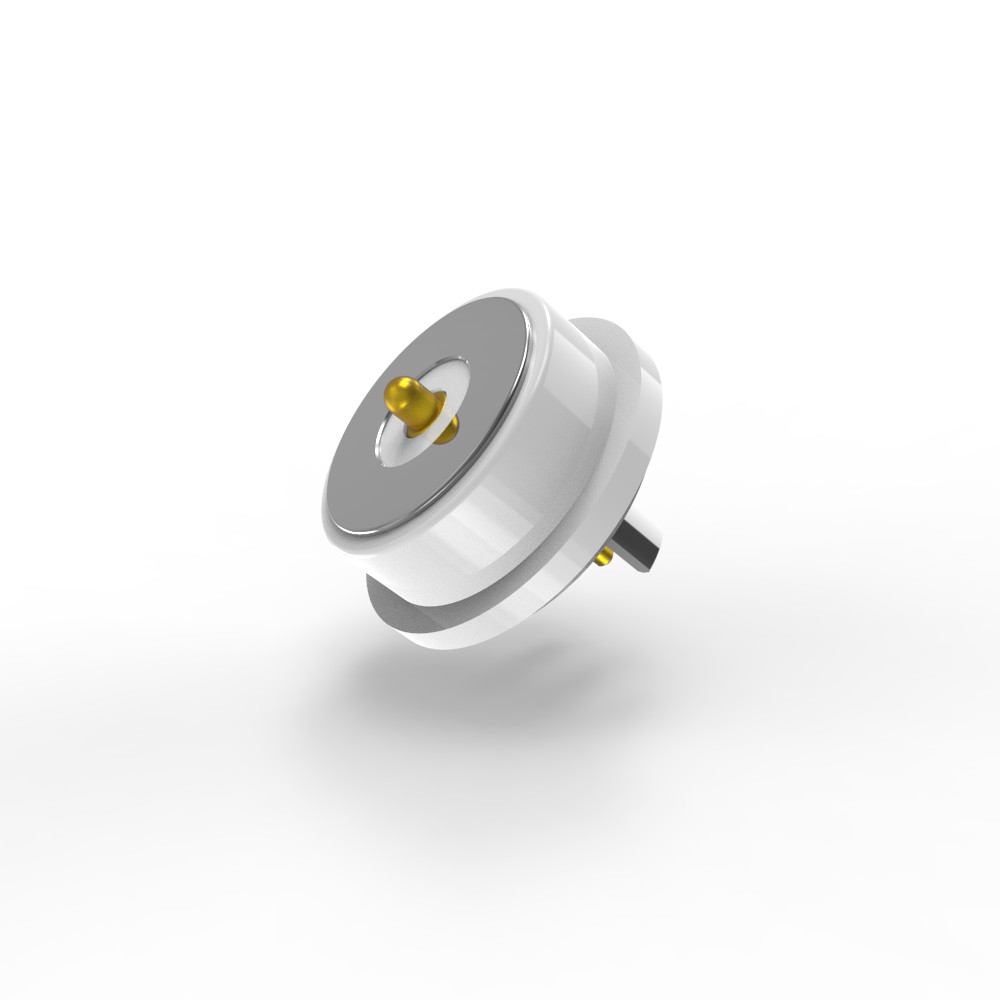

Złącze Pogo, męskie i żeńskie, białe, okrągłe złącze magnetyczne o średnicy 8,0 mm
1Specyfikacje materiału
.Węgiel:
Materiał podstawowy: mosiądz bez ołowiu (C6801)
Płyty: Minimum 5 μ" (mikrocalowe) złota (Au) ponad 60 ‰ 100 μ" niklu (Ni) dla odporności na korozję i przewodności.
.Wiosna:
Materiał: stal nierdzewna SUS 304
Płyty: 1 μ" złota (Au) dla przewodności.
.Osiedle:
Materiał: biały LCP (polimer ciekłokrystaliczny) z 30% włókna szklane (GF), UL94 V-0 (odporny na ogień).
.Muszelka:
Materiał: mosiądz wolny od ołowiu (C6801) z pokryciem niklem (Ni).
.Magnes:
Materiał: Neodymium Iron Boron (NdFeB) klasy N52 (wysoka wytrzymałość magnetyczna) z pokryciem niklem.
2Specyfikacje mechaniczne
.Siła sprężyny: 60 g ± 10 g przy układzie roboczym 1,0 mm (siła uruchomienia).
.Całkowity ruch: 1,2 mm (całkowita odległość podróży).
.Żywotność mechaniczna: co najmniej 50 000 cykli (trwałość).
.Mechanizm uruchamiania: prawdopodobnie magnetyczny (za pośrednictwem magnesu NdFeB) z systemem tłoka sprężynowego.
Elektryczne:
Napięcie: 12 V.
Prąd:3.0A.
Odporność kontaktowa: 50mΩMax (PIN).
Badanie:
100% otwarty/krótki obieg testowany.
Zgodne z ROHS/REACH (brak substancji niebezpiecznych).
Badanie rozpylania soli: 48 godzin (walidacja odporności na korozję).
Opis zastosowania produktu ((nie ogranicza się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3- może być dodany terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty mogą być połączone bezpośrednio.
Parametry okrągłego złącza magnetycznego:
|
Nazwa |
Okrągłe złącze magnetyczne |
|
Średnica |
80,0 mm |
|
Rodzaj |
Mężczyzna/Kobieta |
|
Szpilka |
2pin lub na zamówienie |
|
Kolor |
Biały |
|
Pogo pin |
Bez ołowiu |
|
Wiosna |
SUS304 |
|
Skórka |
Bez ołowiu |
|
Mieszkania |
Biały LCP+30%GFUL94 V-0 |
|
Magnes |
Wymagania dotyczące: |
|
Siła sprężyny |
60 g±10 g |
|
Prędkość pracy |
10,0 mm |
|
Płynny burak |
1.2 mm |
|
napięcie |
12 V |
|
Aktualność |
3.0A |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
25°C do +80°C |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Kołowe męskie złącze magnetyczne rysunek techniczny
Rysunek techniczny okrągłego łącznika magnetycznego kobiecego
Zalecane układy płyt:
Tolerancja układu: ± 0,05 mm
Zalety złącza magnetycznego:
1) Automatyczne przyłączenie adsorpcji; łatwa obsługa;
2) Używa interfejsu magnetycznego, aby urządzenie łatwiej było usunąć.
3) Wysoki cykl życia. Wspiera 50,000-300,000 wielokrotności ponownego przyłączenia;
4) Łatwo jest dostosować konstrukcję wodoodporną, żeńska może osiągnąć odporność na kurz i wodę (IP68);
5) Wspierają wysoki prąd (3A-20A), szybsze ładowanie;
6) Doskonała odporność na korozję (48H-120H) spełnia trudne warunki;
8)Forma dostosowana do dopasowania kształtu produktu, poprawa punktu sprzedaży produktu;
9)Pozycjonowanie magnesów, stosowanie magnesów i konstrukcja do ochrony podwójnych obwodów
kierunek (jest zorientowany i przyjazny dla użytkownika)
10) Doskonała skalowalność interfejsu,można osiągnąć ((Power Signal Video Audio Jack Etc);
11) czas rozwoju jest krótki, niskokosztowe formy do dostosowania;
12) Zapewnia niezawodną transmisję sygnału RF.0
Zastosowanie produktów z złączy magnetycznych:
● Urządzenia do noszenia(mądrze zegarki, zestawy słuchawkowe AR/VR)
● Sprzęt medyczny(przenośna diagnostyka)
● Przemysłowe IoT(czujniki modułowe, robotyka)
● Elektronika użytkowa(magnetyczne doky ładowania) ect..
Dlaczego UPE ma być twoim partnerem?
●Szybkie tworzenie prototypów: 3-5 dni dla próbek
●Efektywność kosztowa: Konkurencyjne ceny MOQ
●Zapewnienie jakości: 100% automatyczne badania
●Produkcja wysokiej technologiiz precyzyjną inżynierią
●Systematyczna kontrola jakościdla stałej wydajności
Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)
*Negocjować ceny i warunki (można zastosować rabaty hurtowe).
* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).
*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).
*Wysyłka i kontrola jakości
Śledź przesyłkę.
*Przegląd produktu po przyjeździe w celu zapewnienia jakości.
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
