| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC2900A / VIC2900B |
| Dokument: | VIC2900A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Okrągłe złącze magnetyczne | Magnet: | NDFEB N52 |
|---|---|---|---|
| PIN POGO: | C6801 bez ołowiu | Wiosna: | SU 304 |
| Powłoka: | Mosiądz C3602 | Kolor: | srebra |
| Aktualność: | 3A | napięcie: | 12V |
| Siła Wiosny: | 50G ± 10 | Uderzenie robocze: | 0,8 mm |
| Full Storke: | 1,0 mm | Rezystancja styku: | 50mΩ Max (PIN) |
| Podkreślić: | 6.0 mm okrągły złącze magnetyczne,Złącze magnetyczne okrągłe Srebro,Złącze zasilania magnetycznego 12v |
||

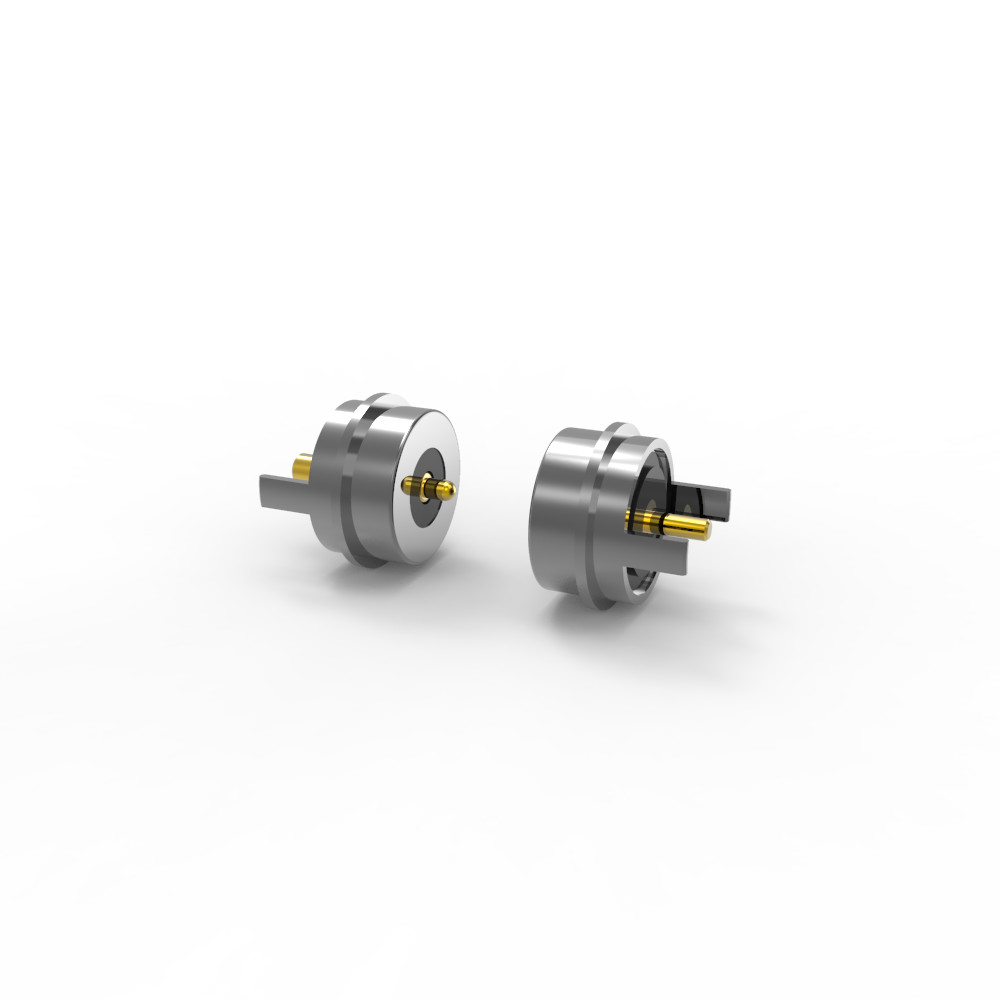

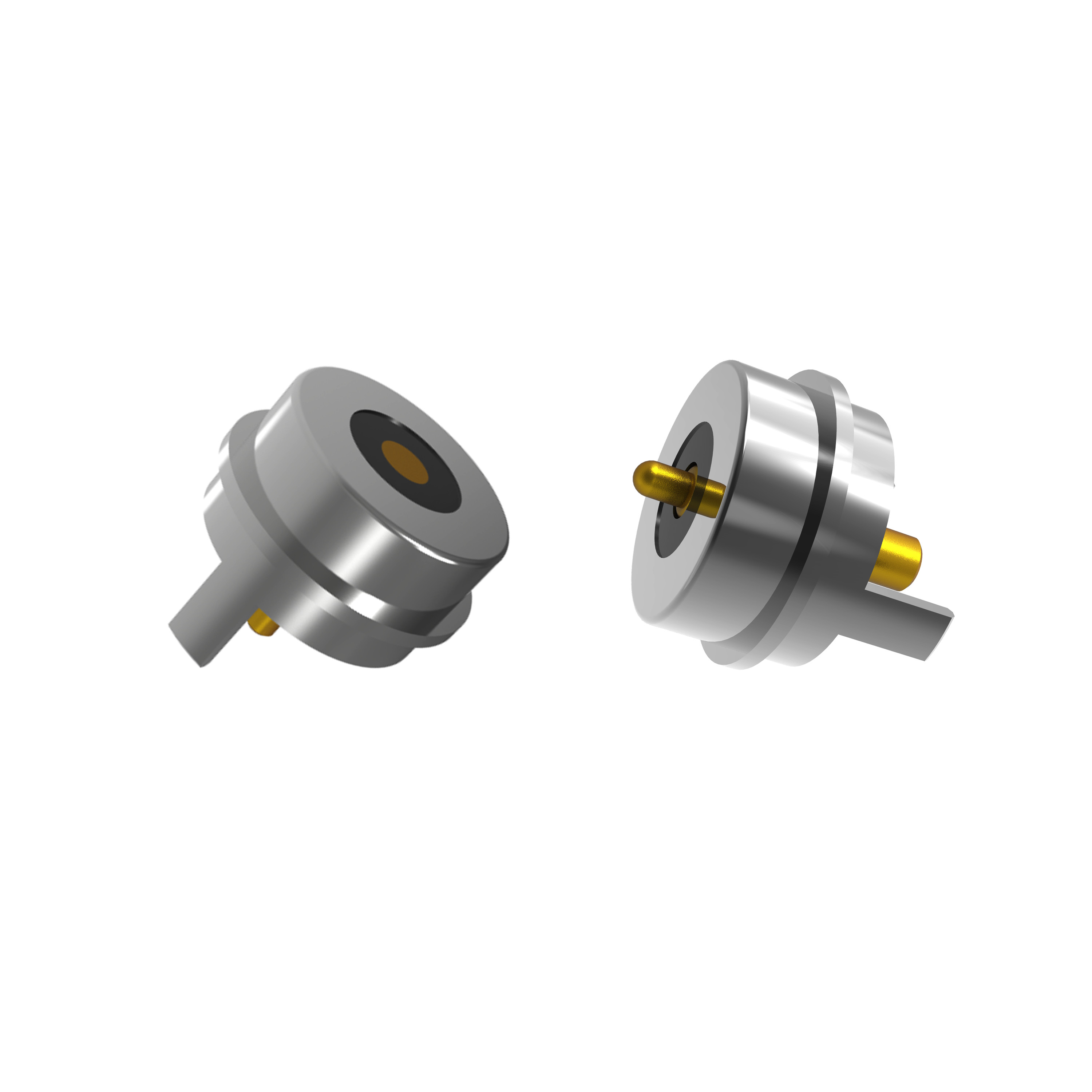

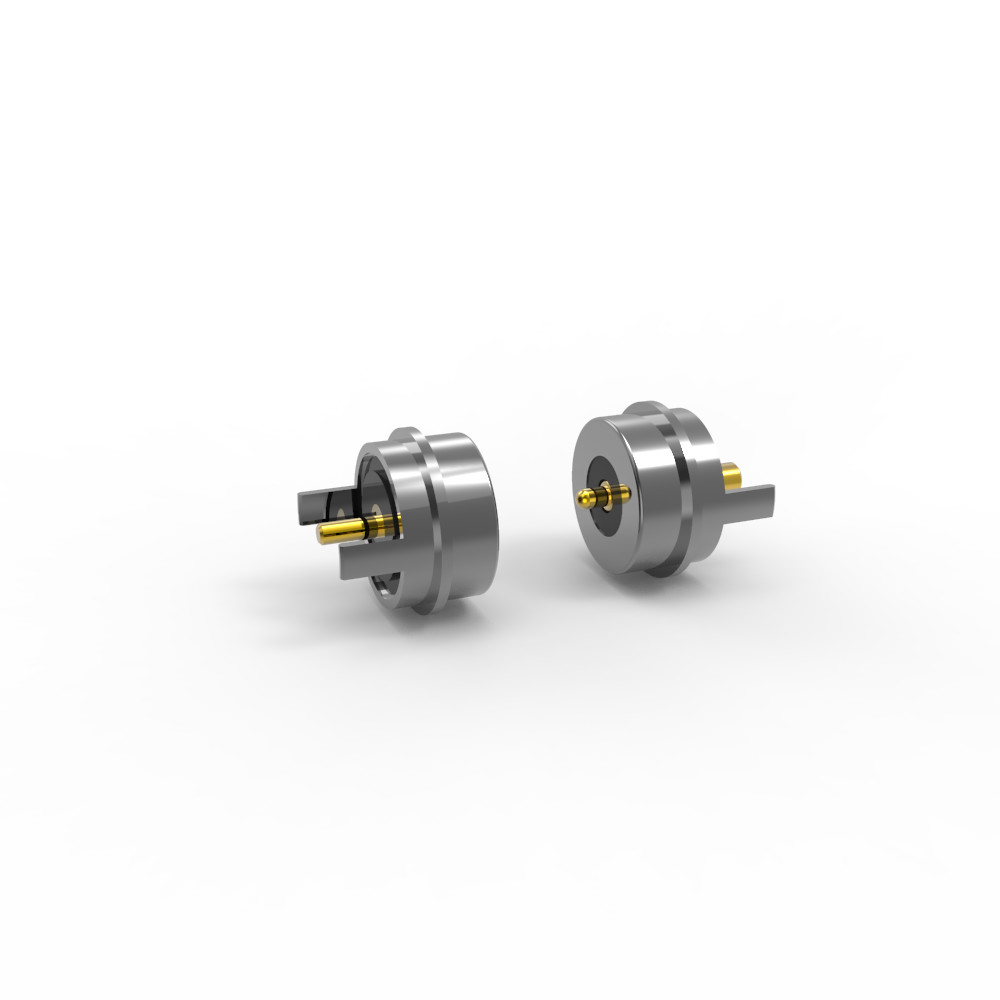

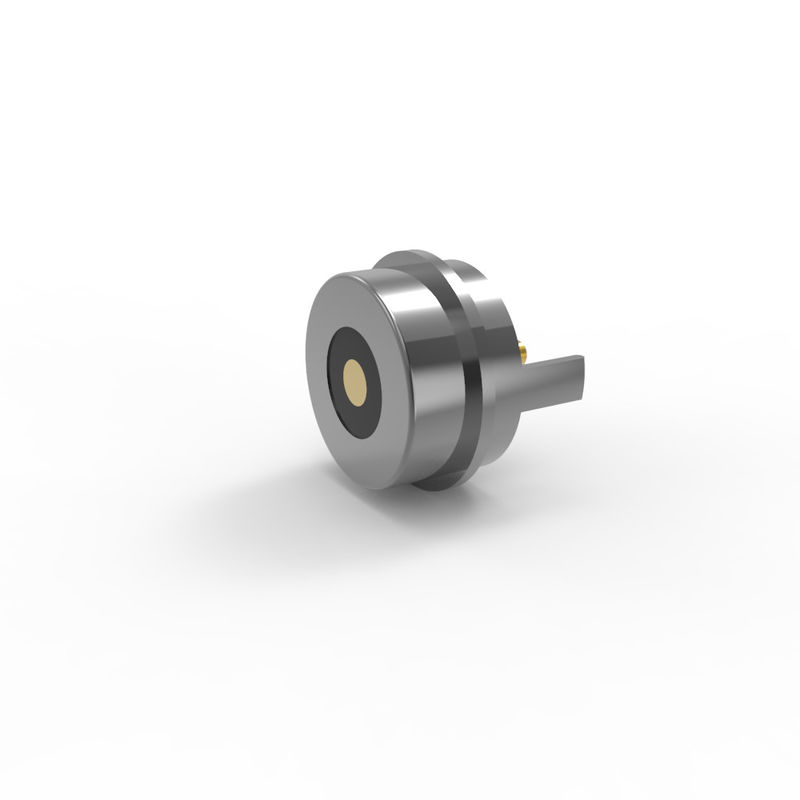

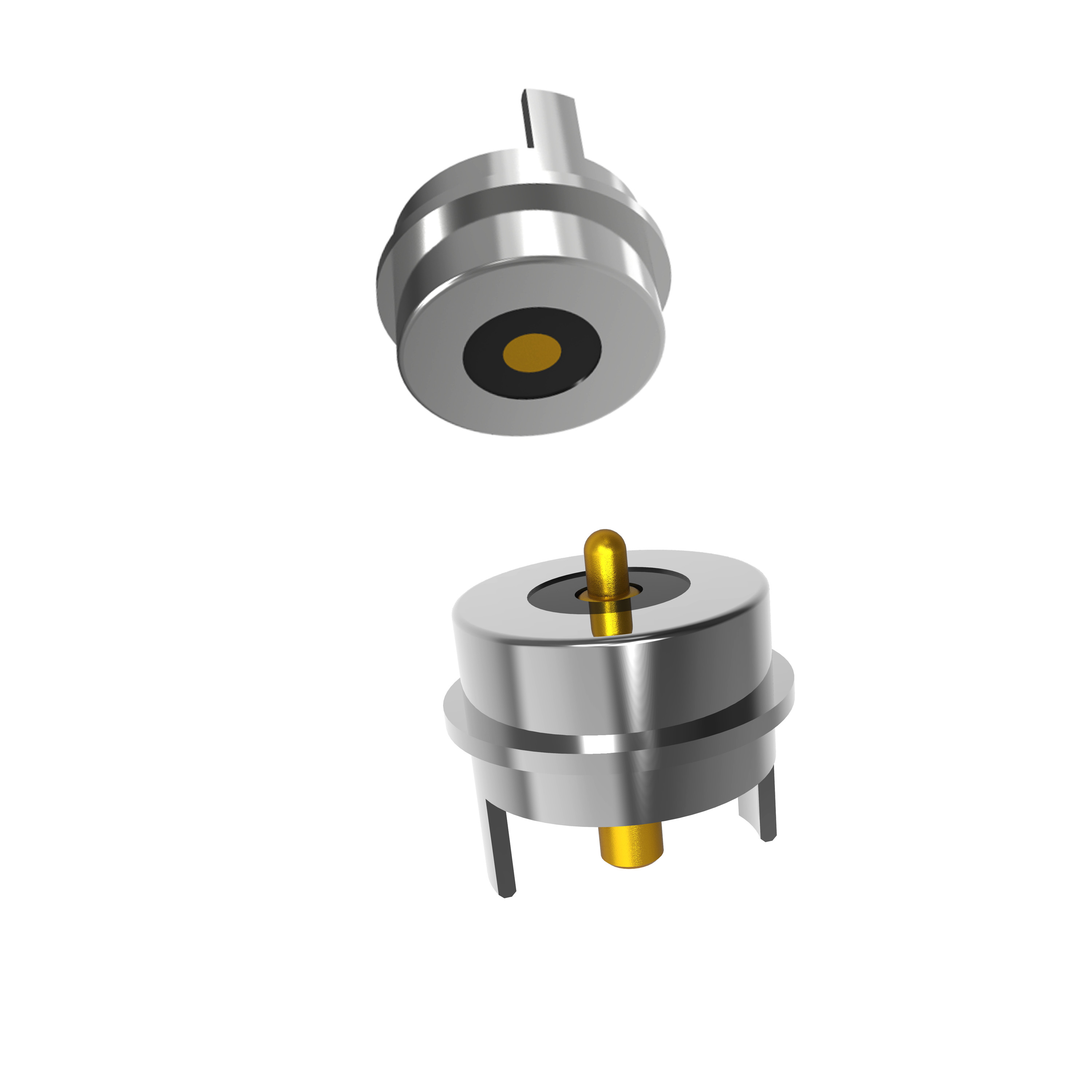

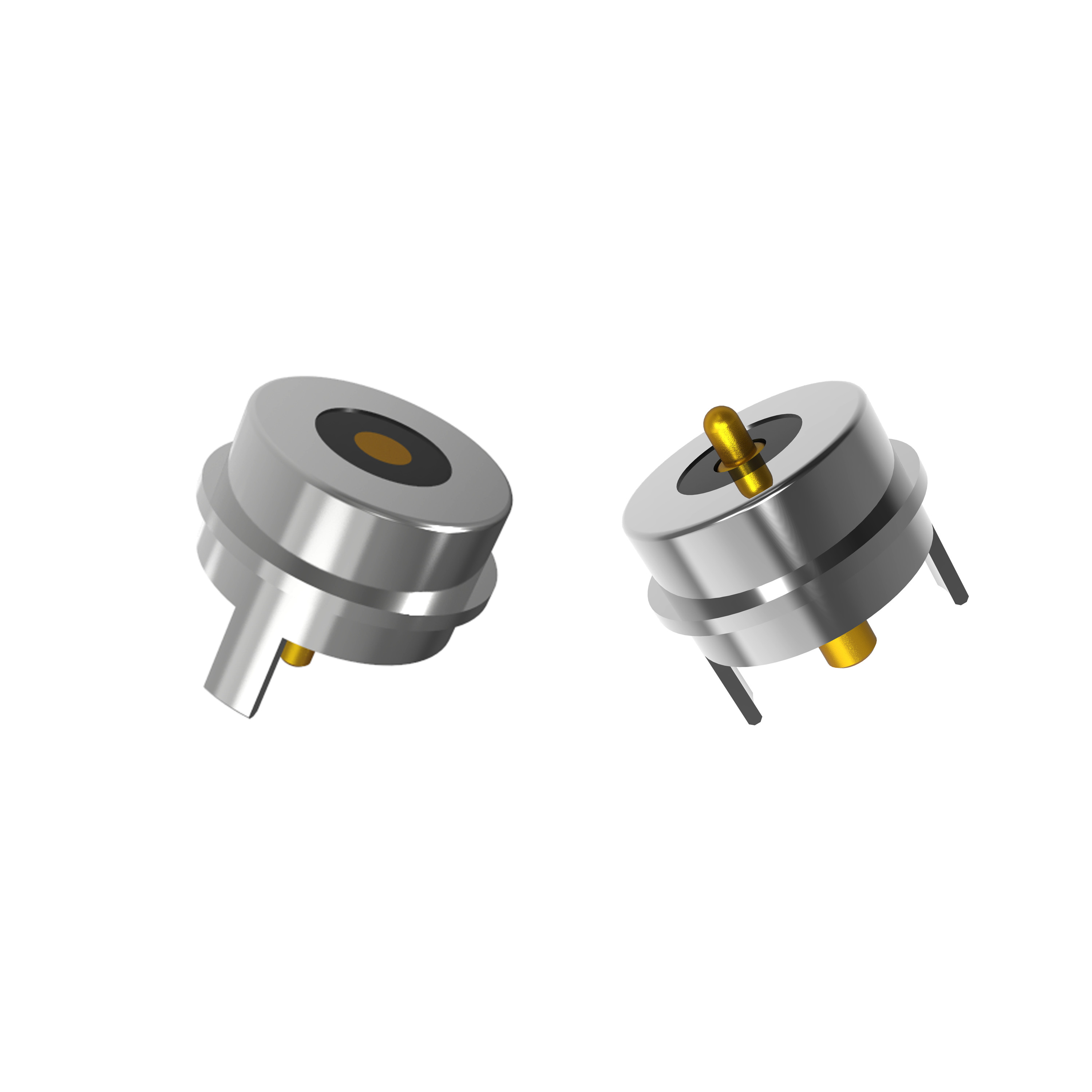

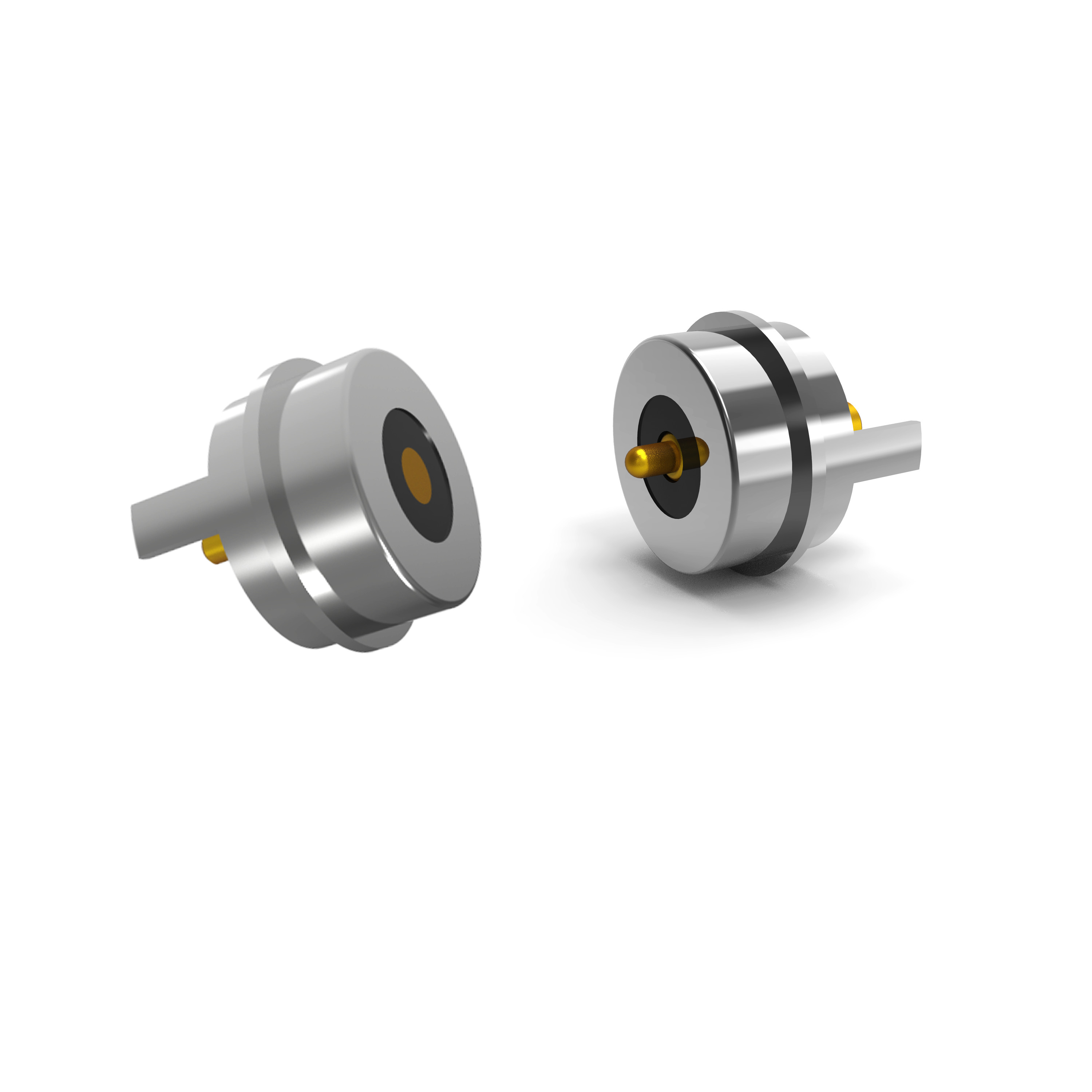

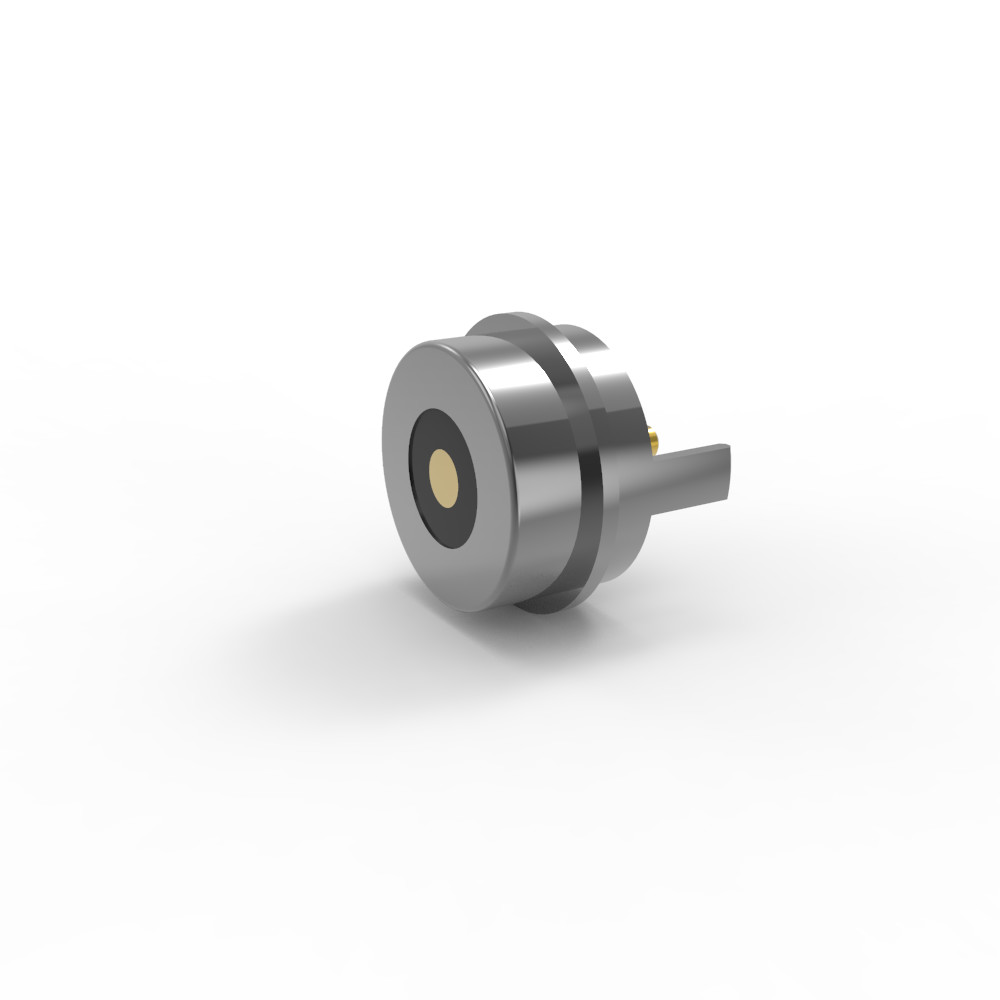

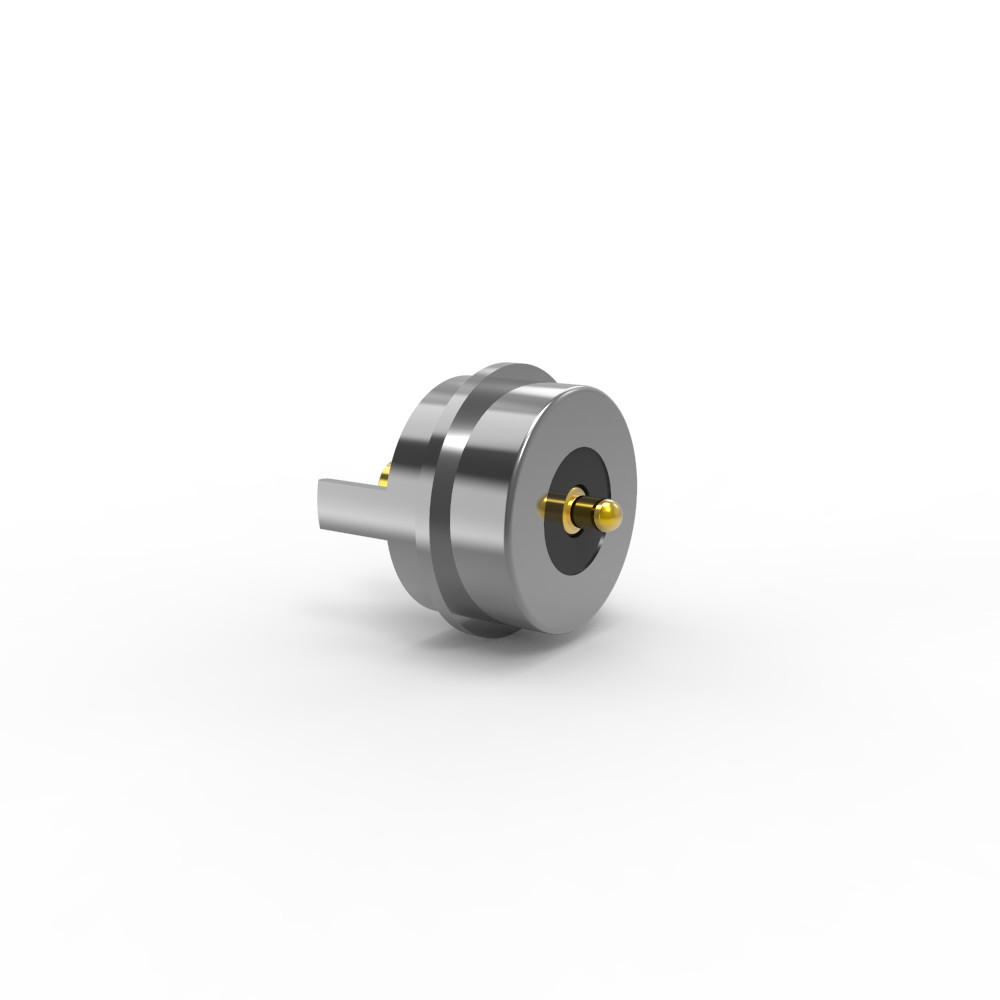

Dia. 6,0 mm okrągły, męski i żeński, złącze magnetyczne do ogrzewania butów
Materiały:
Węgiel: bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;
Bezdębny C6801, o pojemności 5 U Min Au w przekroju 60-100 U Ni;
Sprężyna:SUS 304 pokrywająca 1U" Au;
Obudowa: Czarny HTN+30%GFUL94 V-0;
Wymagania w odniesieniu do "przewodnictwa"
Magnes: NdFeB N52
Mechaniczne:
Siła sprężyny: 50 g±10 g przy uderzeniu roboczym 0,8 mm.
Światło:1.0 mm.
Żywotność mechaniczna: 50000 cykli Min.
Elektryczne:
Napięcie: 12 V.
Prąd:3.0A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48 h.
... i wymiar kontroli klucza.
...Opis zastosowania produktu ((nie ogranicza się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3- może być dodany terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty mogą być połączone bezpośrednio.
Parametry okrągłego złącza magnetycznego:
|
Nazwa |
Okrągłe złącze magnetyczne |
|
Średnica |
60,0 mm |
|
Rodzaj |
Mężczyzna/Kobieta |
|
Szpilka |
1pin lub na zamówienie |
|
Kolor |
Srebro |
|
Pogo pin |
Bez ołowiu |
|
Wiosna |
SUS 304 |
|
Skórka |
Miedzi C3602 |
|
Magnes |
Wymagania dotyczące: |
|
Siła sprężyny |
50 g±10 g |
|
Prędkość pracy |
00,8 mm |
|
Płynny burak |
10,0 mm |
|
napięcie |
12 V |
|
Aktualność |
3.0A |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
25°C do +80°C |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Kołowe męskie złącze magnetyczne rysunek techniczny
Rysunek techniczny okrągłego łącznika magnetycznego kobiecego
Zalecane układy płyt:
Tolerancja układu: ± 0,05 mm
Zalety złącza magnetycznego:
1) Automatyczne przyłączenie adsorpcji; łatwa obsługa;
2) Używa interfejsu magnetycznego, aby urządzenie łatwiej było usunąć.
3) Wysoki cykl życia. Wspiera 50,000-300,000 wielokrotności ponownego przyłączenia;
4) Łatwo jest dostosować konstrukcję wodoodporną, żeńska może osiągnąć odporność na kurz i wodę (IP68);
5) Wspierają wysoki prąd (3A-20A), szybsze ładowanie;
6) Doskonała odporność na korozję (48H-120H) spełnia trudne warunki;
8)Forma dostosowana do dopasowania kształtu produktu, poprawa punktu sprzedaży produktu;
9)Pozycjonowanie magnesów, stosowanie magnesów i konstrukcja do ochrony podwójnych obwodów
kierunek (jest zorientowany i przyjazny dla użytkownika)
10) Doskonała skalowalność interfejsu,można osiągnąć ((Power Signal Video Audio Jack Etc);
11) czas rozwoju jest krótki, niskokosztowe formy do dostosowania;
12) Zapewnia niezawodną transmisję sygnału RF.0
Zastosowanie produktów z złączy magnetycznych:
● Urządzenia do noszenia(mądrze zegarki, zestawy słuchawkowe AR/VR)
● Sprzęt medyczny(przenośna diagnostyka)
● Przemysłowe IoT(czujniki modułowe, robotyka)
● Elektronika użytkowa(magnetyczne doky ładowania) ect..
Dlaczego UPE ma być twoim partnerem?
●Szybkie tworzenie prototypów: 3-5 dni dla próbek
●Efektywność kosztowa: Konkurencyjne ceny MOQ
●Zapewnienie jakości: 100% automatyczne badania
●Produkcja wysokiej technologiiz precyzyjną inżynierią
●Systematyczna kontrola jakościdla stałej wydajności
Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)
*Negocjować ceny i warunki (można zastosować rabaty hurtowe).
* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).
*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).
*Wysyłka i kontrola jakości
Śledź przesyłkę.
*Przegląd produktu po przyjeździe w celu zapewnienia jakości.
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
