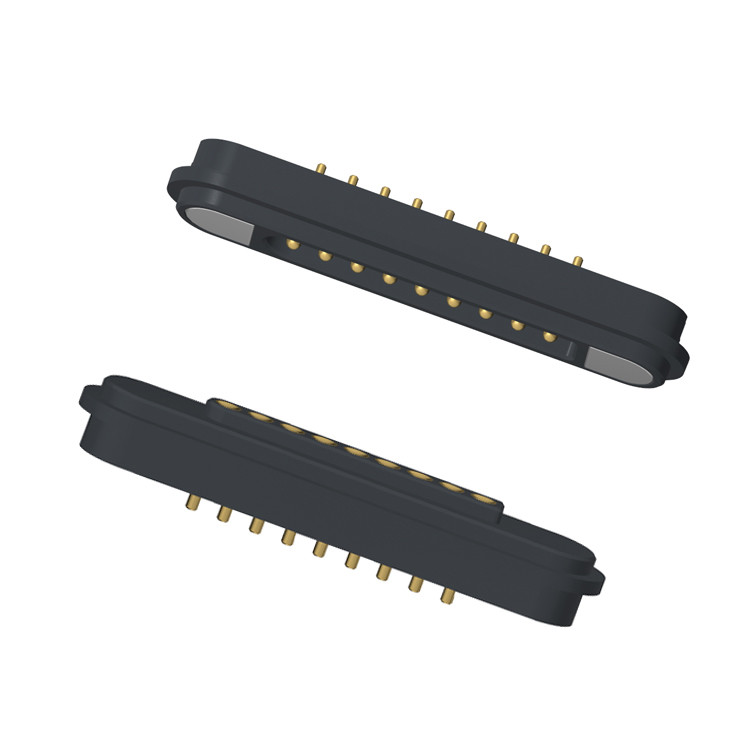

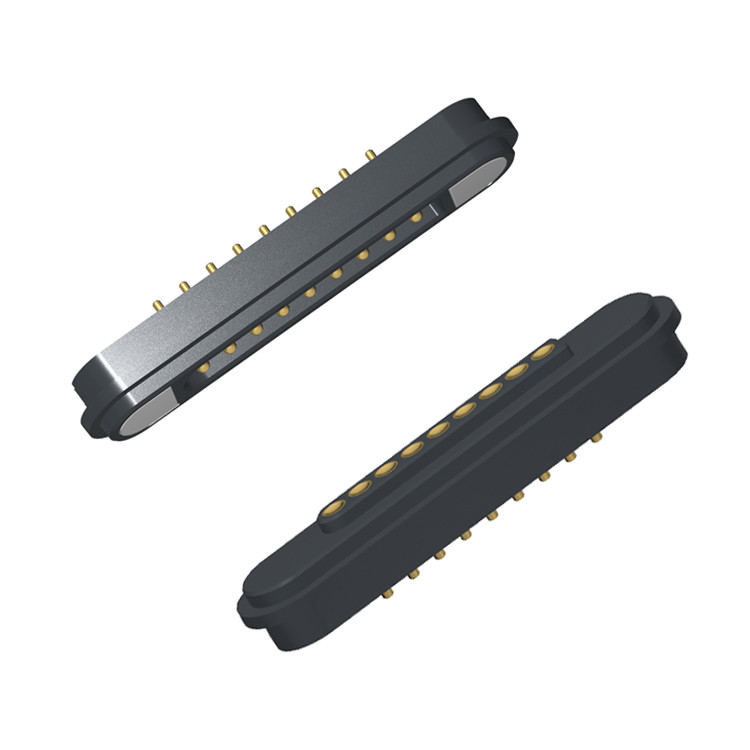

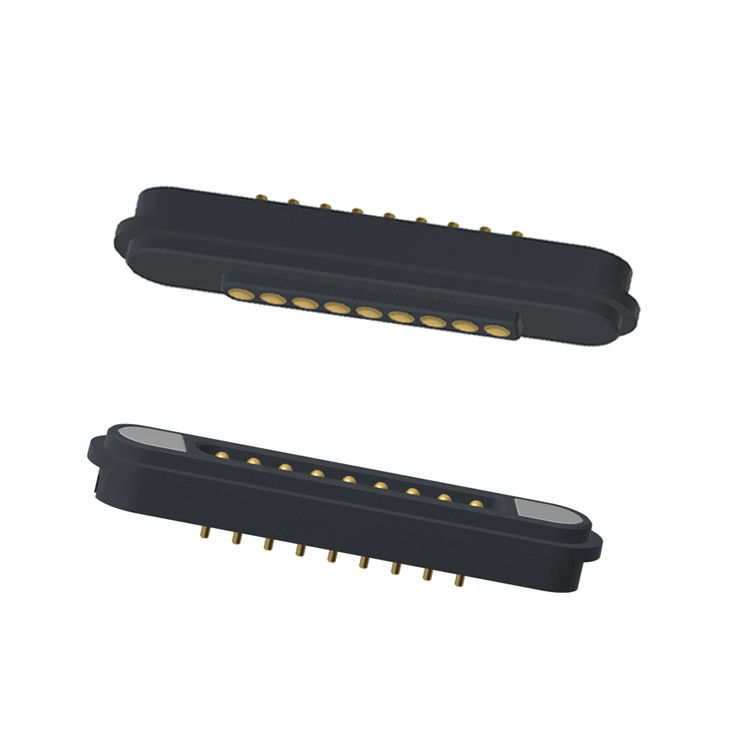

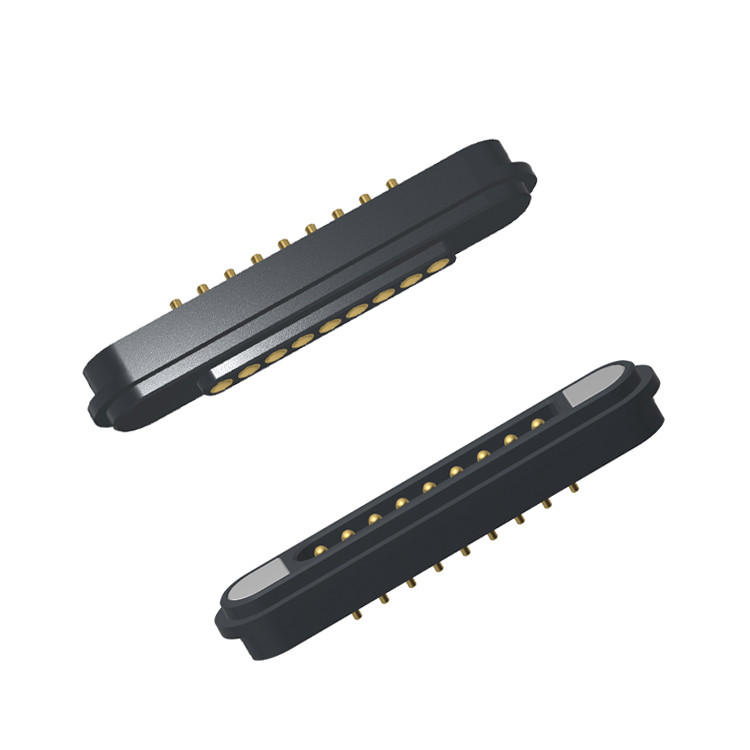

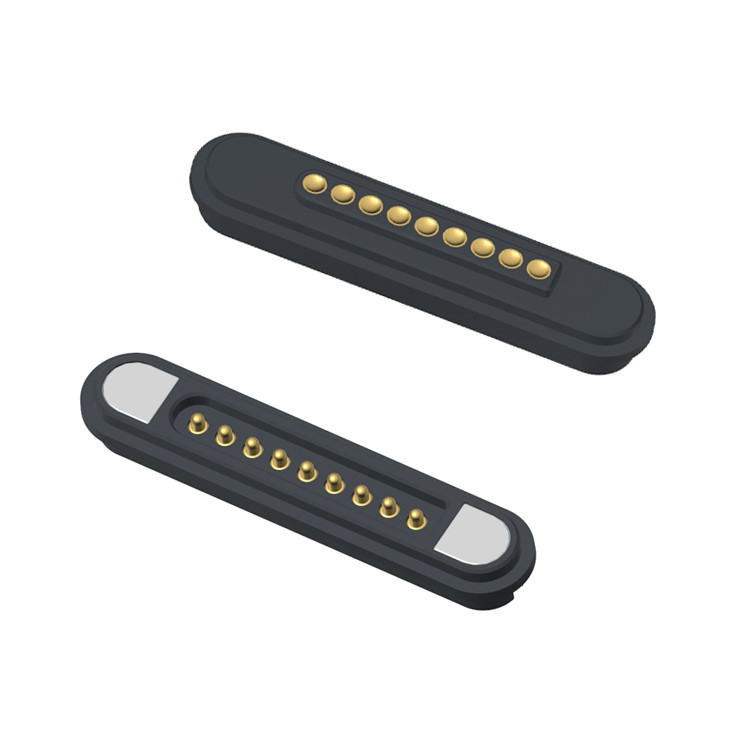

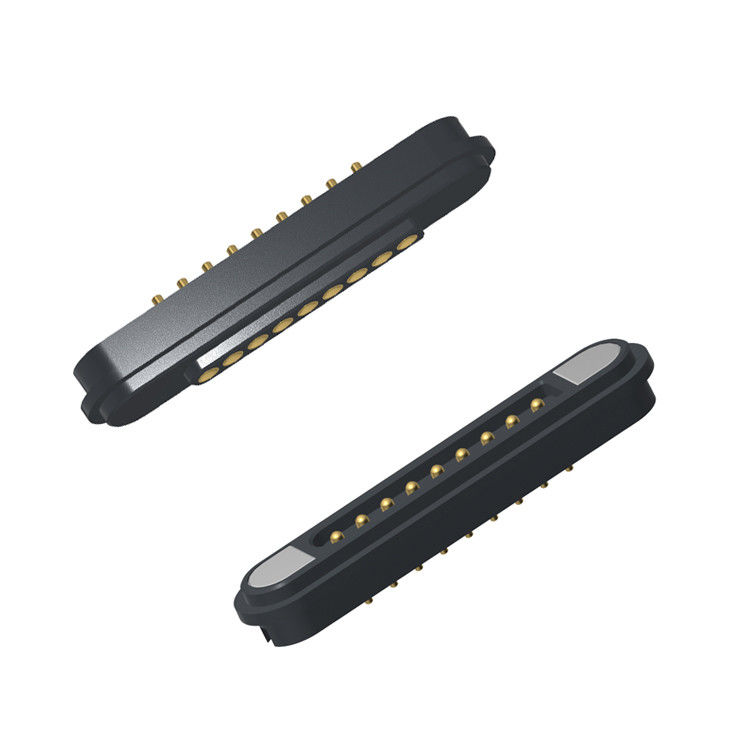

600G Magnetyczna siła 9pin Pogo Pin Magnetyczny złącze do symulatora słonecznego

Siła magnetyczna 600G  9-pinowe złącze magnetyczne Pogo Pin do symulatora słonecznego

UPE – Profesjonalny producent złączy magnetycznych i rozwiązań kablowych

Projektujemy i produkujemy profesjonalne złącza magnetyczne i złącza kablowe magnetyczne. Nasz wewnętrzny zespół inżynierów współpracuje z Państwem, aby stworzyć w pełni spersonalizowane rozwiązania złączy magnetycznych pogo pin, precyzyjnie dopasowane do Państwa unikalnych wymagań.

Jako profesjonalny producent złączy magnetycznych i złączy kablowych magnetycznych, UPE zapewnia kompleksową personalizację. Nasi dedykowani inżynierowie projektanci współpracują bezpośrednio z Państwem, aby zrozumieć Państwa specyficzne potrzeby i wyzwania. Następnie opracowujemy dedykowane produkty złączy magnetycznych pogo pin i zintegrowane rozwiązania, dostarczając dokładnie taką łączność magnetyczną, jakiej Państwo potrzebują.

Aby zapewnić żywotność mechaniczną styku pogo pin, NIGDY nie należy go ściskać poza zdefiniowany skok roboczy określony na rysunku. Nadmierne ściskanie może uszkodzić sprężynę wewnętrzną, prowadząc do obniżenia wydajności lub awarii.

Materiały:

Obudowa: Czarny HTN UL94V-0

Pogo Pin: Mosiądz C3604 Powłoka Au 0,125um, Sprężyna: SUS304
Pin żeński: Mosiądz Powłoka Au 0,125um

Magnes: N52 NdFeB Powłoka Ni Cu Ni

Mechaniczne:

Siła styku: 80g±20g przy skoku roboczym 1,0 mm

Test żywotności adsorpcji męskiej i żeńskiej: 10 000 cykli

Test zdolności adsorpcji: Adsorpcja dokująca żeńska wynosi 600g±20%

Elektryczne:

Napięcie znamionowe: DC12V; Prąd znamionowy: 3AMax.

Rezystancja styku pinu sprężynowego: 50 miliomów Max.

Parametry środowiskowe:

Tolerancja temperatury: 260℃

Temperatura pracy: od -25℃ do +80℃

Test środowiskowy: Sól w sprayu 48 godzin

Parametry 9-pinowych męskich złączy magnetycznych i żeńskich złączy magnetycznych:

Rysunek techniczny 9-pinowego męskiego złącza magnetycznego

Rysunek techniczny 9-pinowego żeńskiego złącza magnetycznego

Zalety złącza magnetycznego:

1) Automatyczne połączenie adsorpcyjne; Łatwa obsługa;

2) Używa interfejsu magnetycznego, aby ułatwić usunięcie urządzenia.

3) Wysoki cykl życia. Obsługuje 50 000-300 000 ponownych połączeń;

4) Łatwo jest dostosować wodoodporną konstrukcję, żeńska może osiągnąć pyłoszczelność i wodoodporność (IP68);

5) Obsługa wysokiego prądu (3A-20A), szybsze ładowanie;

6) Doskonała ocena odporności na korozję (48H-120H) spełnia trudne warunki środowiskowe；

8) Kształt dostosowany do dopasowania do kształtu produktu, poprawia punkt sprzedaży produktu;

9) Pozycjonowanie magnesu, użycie magnesów i struktury do podwójnej ochrony obwodu osiąga rozróżnienie

kierunku (Jest zorientowany na użytkownika i przyjazny dla użytkownika)

10) Doskonały interfejs skalowalności, można osiągnąć (Zasilanie Sygnał Wideo Audio Jack Etc);

11) Czas rozwoju jest krótki, niski koszt formy do personalizacji;

12) Zapewnia niezawodną transmisję sygnału RF. Nasze złącze to USB 2.0

Zastosowanie produktów złączy magnetycznych:
