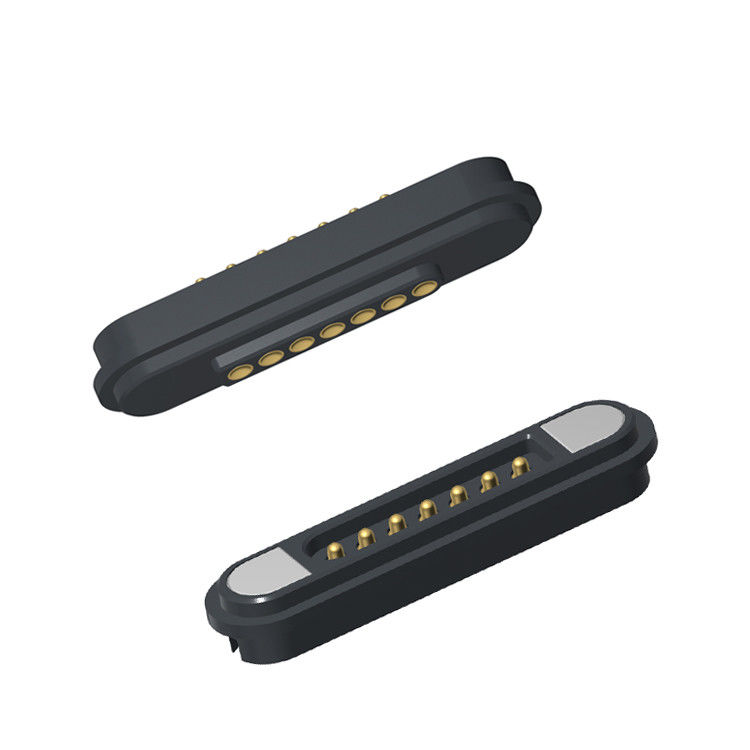

Połącznik magnetyczny do ładunku sprężynowego, odległość 2,2 mm, męski, żeński, 7 pinów

Złącze magnetyczne wiosennego obciążenia, pasmo 2,2 mm, męskie, żeńskie, 7 pinów, złącze magnetyczne Pogo Pin.

UPE Professional Magnetic Connector & Cable Solutions Producent

Niestandardowy projekt. Niezawodna wydajność. Całkowite rozwiązania.

WUPESpecjalizujemy się w projektowaniu i produkcji wysokiej jakościłączniki magnetycznea takżeZłącza kablowe magnetyczneWraz z naszym wewnętrznym zespołem ekspertów inżynierów i projektantów dostarczamy innowacyjne, precyzyjnie zaprojektowane rozwiązania dla różnych branż,w tym elektronika użytkowa, urządzeń medycznych, IoT i zastosowań przemysłowych.

Aby zapewnić trwałość mechaniczną szpilki pogo, NIGDY jej nie sprężaj poza określony układ roboczy określony na rysunku.prowadzące do zmniejszenia wydajności lub awarii.

Materiały:

Osiedle:Czarny HTN UL94V-0,HTN (Nylon wysokotemperaturowy),UL94V-0 Odporny na ogień

Pogo Pin: mosiądz C6801 pokryty Au 0,125um,Wysoka przewodność, odporność na korozję
Kobieta szpilka: miedziana Au 0,125um
Mężczyzna magnetyczny złącza magnetycznego: N52 NdFeB pokrycie Ni Cu Ni Powierzchnia wyglądu N-pol,N52 NdFeB pokrycie Ni Cu Ni Powierzchnia wyglądu S-pol

Kobieta magnetyczna z łącznikiem magnetycznym: N52 NdFeB

MEczaniczny:

Siła stykowa: 80g±20g przy żółwi roboczej o długości 1,0 mm

Światło: 1,2 mm

Adsorpcja męska i żeńska Test trwałości: 10 000 cykli

Elektryczne:

Nomienne napięcie:DC12V; Nomienne napięcie: 3AMax.

Opór kontaktowy szpilki sprężynowej: maksymalnie 50 miliohm.

Wydajność środowiskowa:

Tolerancja temperatury:260°C

Temperatura działania: -25°C do +80°C

Badanie środowiskowe: Spray solny 48 godzin

7Pin Mężczyźni z łącznikiem magnetycznym i Parametry łącznika magnetycznego dla kobiet:

Rysunek techniczny 7Pin Male Magnetic Connector

rysunek techniczny łącznika magnetycznego 7pin

Zalety złącza magnetycznego:

1) Automatyczne przyłączenie adsorpcji; łatwa obsługa;

2) Używa interfejsu magnetycznego, aby urządzenie łatwiej było usunąć.

3) Wysoki cykl życia. Wspiera 50,000-300,000 wielokrotności ponownego przyłączenia;

4) Łatwo jest dostosować konstrukcję wodoodporną, żeńska może osiągnąć odporność na kurz i wodę (IP68);

5) Wspierają wysoki prąd (3A-20A), szybsze ładowanie;

6) Doskonała odporność na korozję (48H-120H) spełnia trudne warunki;

8)Forma dostosowana do dopasowania kształtu produktu, poprawa punktu sprzedaży produktu;

9)Pozycjonowanie magnesów, stosowanie magnesów i konstrukcja do ochrony podwójnych obwodów

kierunek (jest zorientowany i przyjazny dla użytkownika)

10) Doskonała skalowalność interfejsu,można osiągnąć ((Power Signal Video Audio Jack Etc);

11) czas rozwoju jest krótki, niskokosztowe formy do dostosowania;

12) Zapewnia niezawodną transmisję sygnału RF.0

Zastosowanie produktów z złączy magnetycznych:

1.Urządzenia noszone, inteligentne urządzenia pozycjonowania, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth itp.) kabel danych, kabel ładowania,połączenie końcowe przewodu z taśmy magnetycznej

2Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych,przęt telekomunikacyjny,przęt automatyczny i przemysłowy,przęt audiowizualny

3.Lotnictwo, elektronika lotnicza, komunikacja wojskowa

4.Wyposażenie samochodowe,nawigacyjne,badania i pomiary

5Elektronika użytkowa ((telefony komórkowe, komputery tabletkowe, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne użytkowych i wiele innych dziedzin elektroniki.)

Dlaczego UPE ma być twoim partnerem?

1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
7Normy środowiskowe produktów

Jak złożyć zamówienie na złącze magnetyczne z UPE

1Przedstaw swoje wymagania.
Należy podać szczegóły takie jak:

.Rodzaj złącza (moc, dane, hybrydowy, wodoodporny itp.)

.Poziomy napięcia i prądu

.Długość kabla i specyfikacje

.Polaryzacja magnetyczna i preferencje ustawienia

Ilość i czas realizacji

Specjalne wymagania (kwalifikacja IP, osłona, certyfikacje itp.)

.Opcja 1: Wypełnij formularz RFQ na naszej stronie internetowej.
.Opcja 2: Wyślij swoje specyfikacje bezpośrednio nasunion@upetech.net(lub wyznaczonego przez Państwa osoby kontaktowej).

2Otrzymaj zamówienie na zamówienie.
Nasz zespół inżynierów przejrzy wasze wymagania.

Zapewnimy konkurencyjną ofertę, w tym:Ceny/okres realizacji/opcje prototypowania (jeśli jest to konieczne)

3. Zatwierdź i potwierdź zamówienie
Po zatwierdzeniu oferty, sfinalizujemy harmonogram projektowania i produkcji.

W przypadku nowych projektów możemy zaoferować modele 3D lub próbki do testowania.

4Produkcja i zapewnienie jakości
UPE produkuje pańskie zamówienie pod ścisłą kontrolą jakości.

Na żądanie możemy dostarczyć raporty z badań i certyfikaty.

5Szybka dostawa i wsparcie
Twoje zamówienie wysyłane jest za pośrednictwem preferowanej przez Ciebie metody logistycznej (DHL, FedEx, transport morski itp.).

Nasz zespół pozostaje dostępny dla wsparcia technicznego i przyszłych zamówień.

Termin płatności:

50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).

50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.

Sposób płatności:

T/T (przelew bankowy),PayPal,OCBC Bank

Zalecenie:

Użyj PayPal dla próbek (bezpieczniejsze).

W przypadku zamówień hurtowych należy stosować T/T (niższe opłaty).

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Ładunek:Lot, morze, ekspres.

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane

Transport morski
