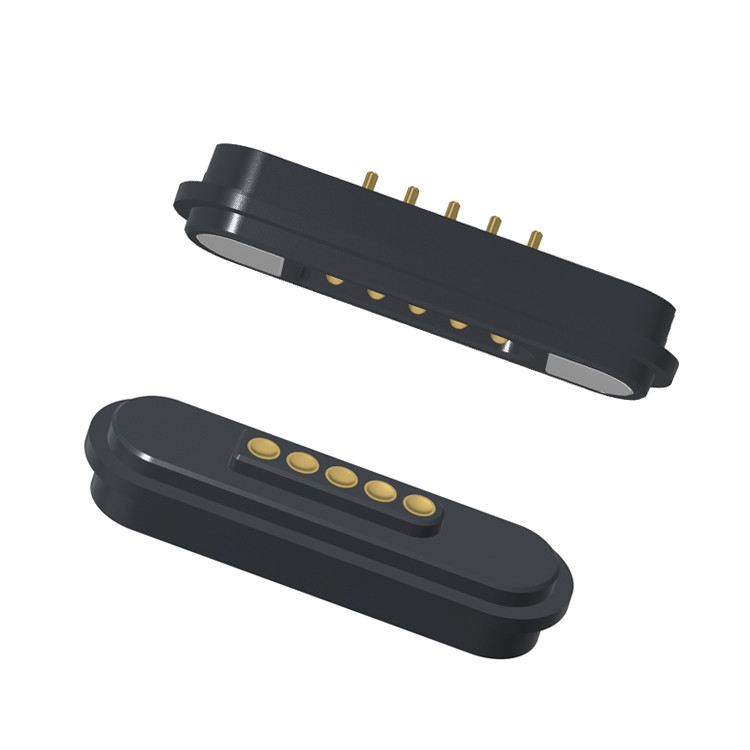

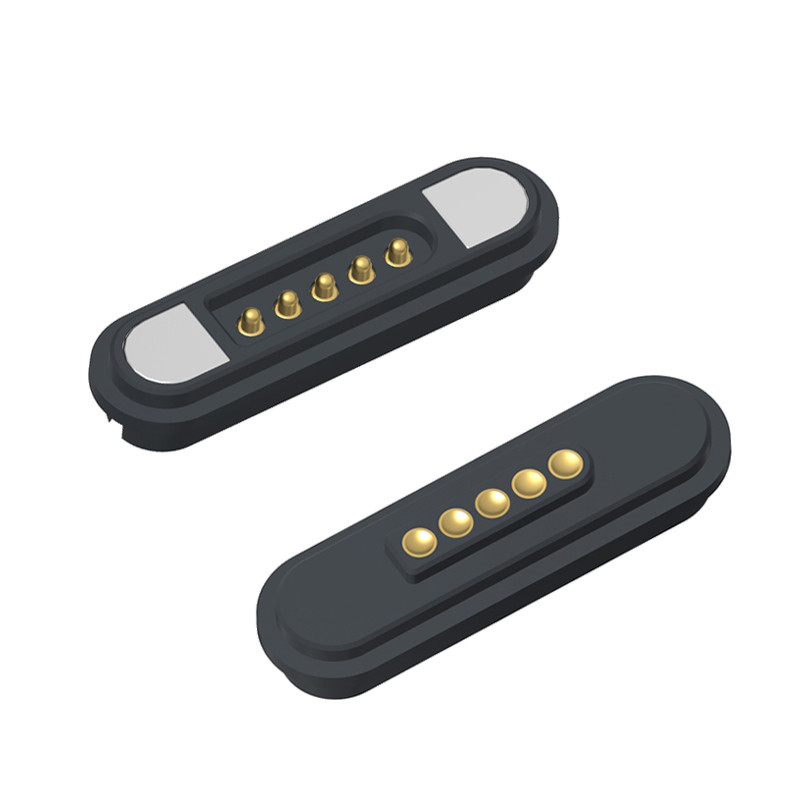

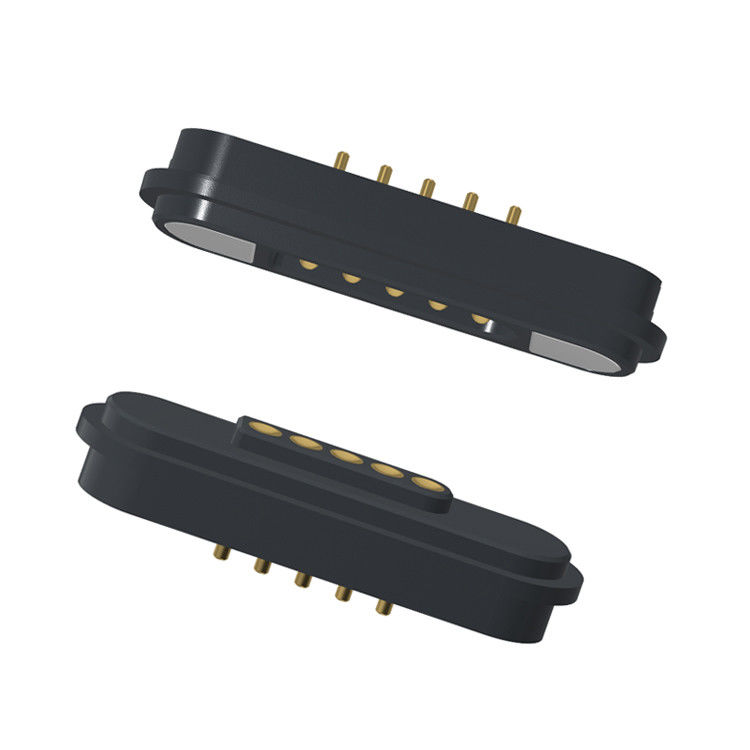

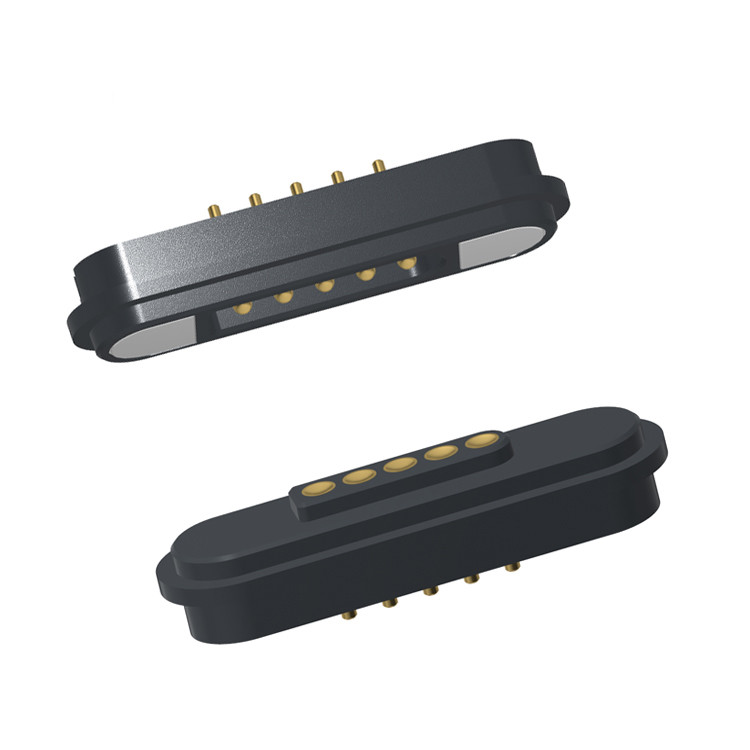

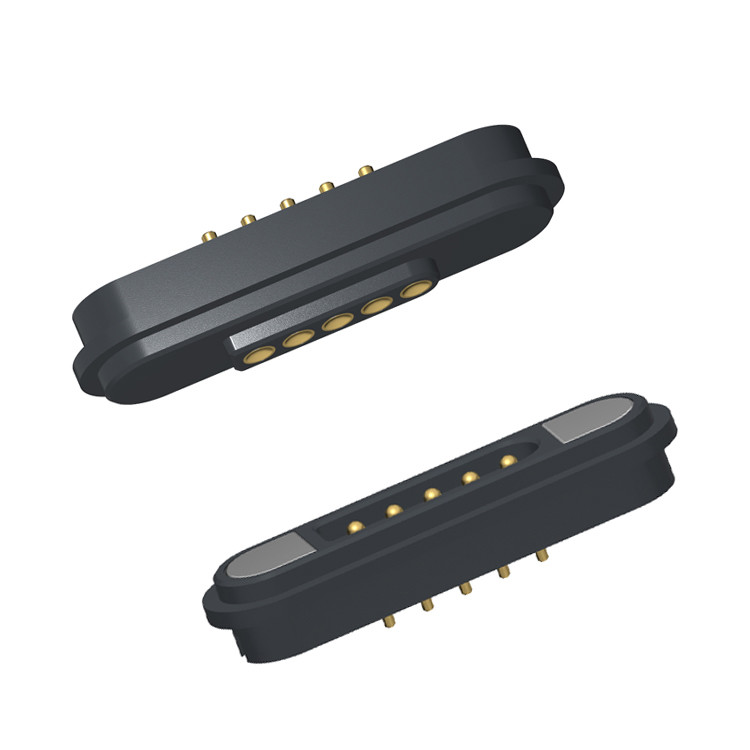

Złącza elektryczne magnetyczne Pogo Pin 2.2MM, 5-pinowe, męsko-żeńskie, prąd 3A

Złącza magnetyczne elektryczne z 5 pinami, rozstawem 2,2 mm, męskie i żeńskie, piny Pogo, prąd 3A.

UPE – Producent profesjonalnych rozwiązań w zakresie złączy magnetycznych i kabli

Niestandardowy projekt | Niezawodne działanie | Kompleksowe rozwiązania

W UPE, specjalizujemy się w projektowaniu i produkcji wysokiej jakości złączy magnetycznych oraz złączy kablowych magnetycznych, dostosowanych do Państwa specyficznych wymagań. Dzięki naszemu wewnętrznemu zespołowi doświadczonych inżynierów i projektantów, dostarczamy innowacyjne, precyzyjnie zaprojektowane rozwiązania dla różnych branż, w tym elektroniki użytkowej, urządzeń medycznych, IoT i zastosowań przemysłowych.

Aby zapewnić żywotność mechaniczną styku pinu Pogo, NIGDY nie należy go ściskać poza zdefiniowany skok roboczy określony na rysunku. Nadmierne ściśnięcie może uszkodzić sprężynę wewnętrzną, prowadząc do obniżenia wydajności lub awarii.

Materiały:

Obudowa: Czarny HTN UL94V-0

Pin Pogo: Mosiądz C6801, powłoka Au 0,125um
Pin żeński: Mosiądz C6801, powłoka Au 0,125um
Magnes: N52 NdFeB, powłoka Ni Cu Ni

Obudowa HTN (UL94V-0): Odpowiednia do środowisk o wysokiej temperaturze i spełnia normy bezpieczeństwa palności.

Piny z mosiądzu C6801: Dobra skrawalność i przewodność; złocenie zwiększa trwałość i odporność na kontakt.

Magnes N52 z powłoką Ni-Cu-Ni: Wysoka siła magnetyczna (N52 to najmocniejsza klasa komercyjna) z powłoką odporną na korozję.

Mechaniczne:

Siła styku: 80g±20g przy skoku roboczym 1,0 mm

Pełny skok: 1,1 mm

Test żywotności adsorpcji męskiej i żeńskiej: 10 000 cykli

Elektryczne:

Napięcie znamionowe: DC12V; Prąd znamionowy: 3AMax.

Rezystancja styku pinu sprężynowego: 50 miliomów Max.

Parametry środowiskowe:

Temperatura pracy: od -25℃ do +80℃

Test środowiskowy: Test solny 24 godziny

Parametry złącza magnetycznego męskiego 5-pinowego i żeńskiego:

Rysunek techniczny złącza magnetycznego męskiego 5-pinowego

Rysunek techniczny złącza magnetycznego żeńskiego 5-pinowego

Zalety złącza magnetycznego:

1. Bezproblemowa łączność
✔ Automatyczna adsorpcja – Inteligentna, przyjazna dla użytkownika konstrukcja umożliwia natychmiastowe i bezpieczne połączenia z magnetycznym wyrównaniem.
✔ Ochrona przed upadkiem – Łatwo odłącza się od interfejsu ładowania, jednocześnie utrzymując stabilność urządzeń, zmniejszając przypadkowe upadki.

2. Niezrównana trwałość
✔ Wydłużona żywotność – Oceniona na 100 000–200 000 cykli, zapewniając długoterminową niezawodność.
✔ Wodoszczelność i pyłoszczelność IPX8 – Końcówka żeńska przeznaczona do trudnych warunków (zanurzenie do 1M przez 30 minut).

3. Wysokowydajne ładowanie i przesyłanie danych
✔ Szybkie ładowanie (5A–10A) – Obsługuje transmisję o wysokim prądzie w celu szybkiego dostarczania energii.
✔ Szybka transmisja sygnału – Zastępuje tradycyjne USB 2.0/HDMI 1.3, umożliwiając transmisję sygnału wideo/audio ze stabilną wydajnością wysokiej częstotliwości.

4. Konfigurowalna i bezpieczna konstrukcja
✔ Elastyczność estetyczna – Dostosowany wygląd do języka projektowania urządzenia.
✔ Zabezpieczenie przed zwarciem i odporność na błędy – Wbudowana ochrona przed niewłaściwym użyciem i usterkami elektrycznymi.

Zastosowanie produktów złączy magnetycznych:

Dlaczego UPE powinno być Twoim partnerem?

1. Profesjonalna usługa dostosowywania
2. Możliwość szybkiej produkcji próbek
3. Ścisły system kontroli jakości
4. Przetwarzanie z użyciem importowanych komponentów
5. Precyzyjny sprzęt testujący
6. Rozsądne procedury kontroli kosztów
7. Normy środowiskowe produktu

Jak złożyć zamówienie na złącze magnetyczne w UPE

1. Prześlij swoje wymagania
Podaj szczegóły, takie jak:

.Typ złącza (zasilanie, dane, hybrydowe, wodoodporne itp.)

.Napięcie i prąd znamionowy

.Długość i specyfikacje kabla

.Preferencje dotyczące polaryzacji magnetycznej i wyrównania

.Ilość i czas realizacji

Specjalne wymagania (klasa IP, ekranowanie, certyfikaty itp.)

. Opcja 1: Wypełnij nasz formularz RFQ (Zapytanie ofertowe) na naszej stronie internetowej.
. Opcja 2: Wyślij swoje specyfikacje bezpośrednio na adres sunion@upetech.net (lub do wyznaczonego kontaktu).

2. Otrzymaj niestandardową wycenę
Nasz zespół inżynierów przeanalizuje Twoje wymagania.

Przedstawimy konkurencyjną wycenę, w tym: Ceny/Czas realizacji/Opcje prototypowania (jeśli potrzebne)

3. Zatwierdź i potwierdź zamówienie
Po zatwierdzeniu wyceny sfinalizujemy projekt i harmonogram produkcji.

W przypadku nowych projektów możemy zaoferować modele 3D lub próbki do testowania.

4. Produkcja i zapewnienie jakości
UPE produkuje Twoje zamówienie z rygorystycznymi kontrolami jakości.

Na życzenie możemy dostarczyć raporty z testów i certyfikaty.

5. Szybka dostawa i wsparcie
Twoje zamówienie jest wysyłane wybraną przez Ciebie metodą logistyczną (DHL, FedEx, fracht morski itp.).

Nasz zespół pozostaje do dyspozycji w zakresie wsparcia technicznego i przyszłych zamówień.

Warunki płatności:

50% depozytu (płatne z góry): Pokrywa koszty produkcji (materiały, robocizna).

50% salda (płatne przed wysyłką): Zapewnia kontrolę jakości i zaangażowanie obu stron.

Metoda płatności:

T/T (przelew bankowy), PayPal, OCBC Bank

Rekomendacja:

Użyj PayPal dla próbek (bezpieczniejsze).

Użyj T/T dla zamówień hurtowych (niższe opłaty).

Czas realizacji próbek: Próbka z magazynu 2-3 dni robocze/próbka niestandardowa 5-7 dni roboczych

Czas realizacji produkcji:10-15 dni roboczych

Wyprodukowano dla: Ameryka, Europa, Azja, Afryka Południowa

Warunki handlowe: EXW

Fracht: Powietrzny, Morski, Ekspresowy

Usługa: Wysoka jakość w rozsądnej cenie, usługa OEM, dowolny specjalny rozmiar, kolor, wzory są dopuszczalne
