| Place of Origin: | China |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Model Number: | RM-100-A03-31 /RM-100-B03-41 |
| Dokument: | RM-100-A03-31.pdf |
| Minimum Order Quantity: | 5000 |
| Cena: | $1-$5 |
| Packaging Details: | PE bags |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| Name: | Magnetic Connectors | Poziom: | 2,8 mm |
|---|---|---|---|
| Pin Number: | 3Pin | Material: | Brass,NdFeB,HTN |
| Spring force: | 80g±20g | Working storke: | 1.1mm |
| Current: | 3.0A | Napięcie: | 12V |
| Operation Temperature:: | -25℃ to +80℃ | Contact resistance: | 50mΩ Max (PIN) |

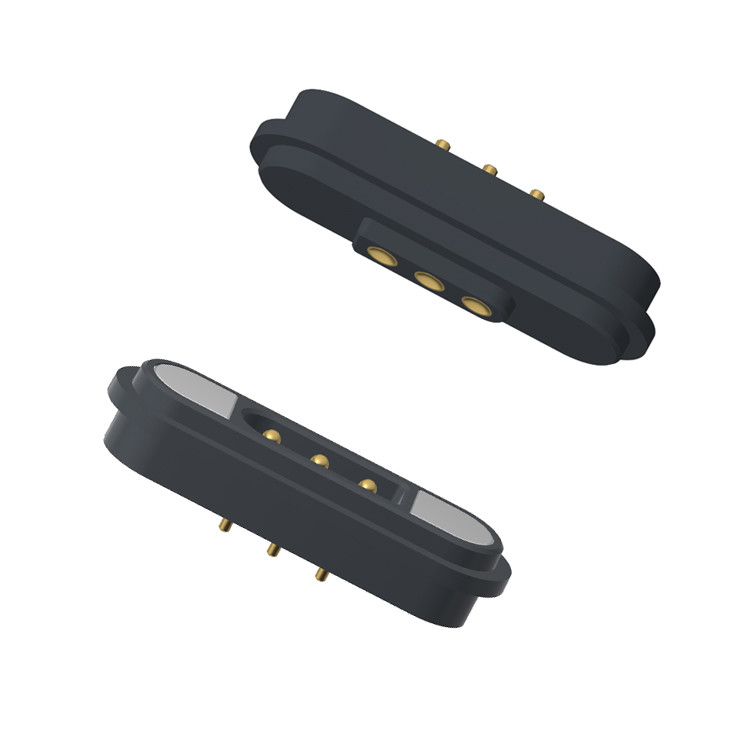

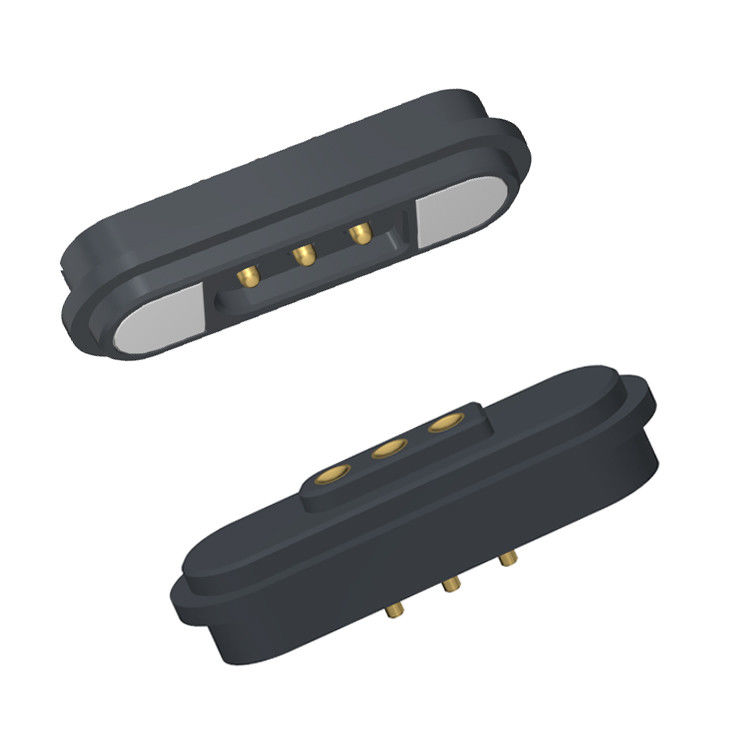

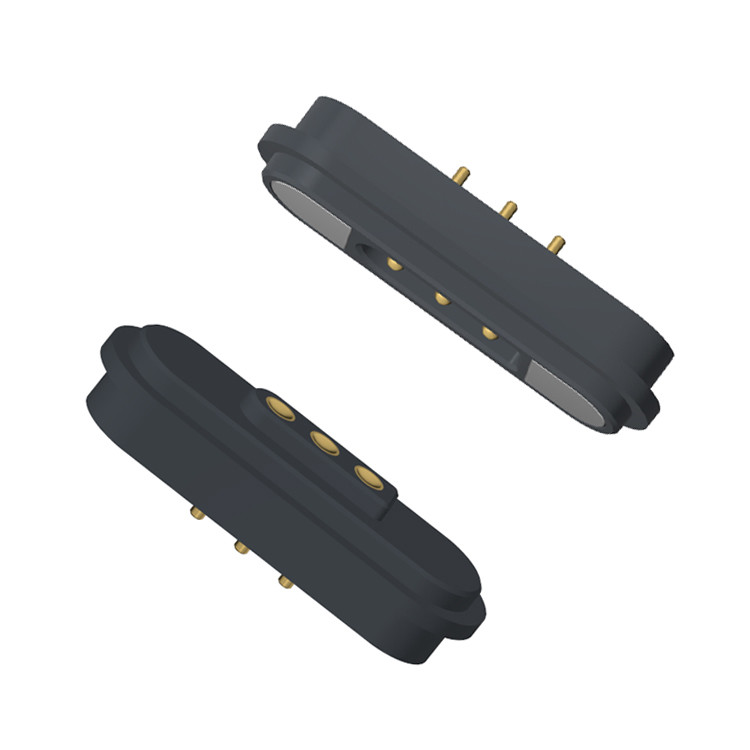

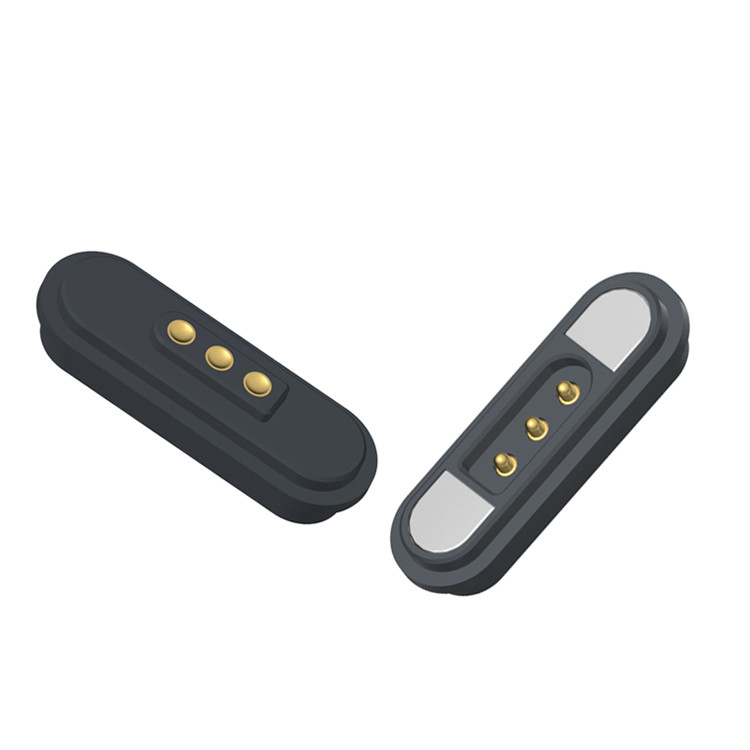

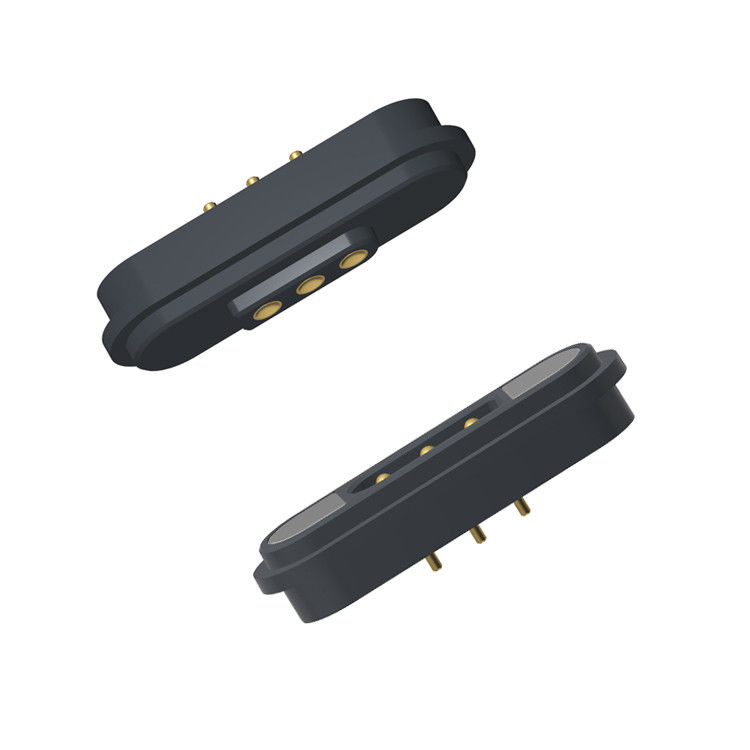

80g wiosny 3pin męski i żeński magnetyczny złącze ładowania z 2,8mm pitch.
UPE - profesjonalny producent złączy magnetycznych i kabli
UPE jest wiarygodnym liderem w projektowaniu i produkcji wysokiej wydajności złączy magnetycznych i złączy do kabli magnetycznych, dostarczając innowacyjne, niezawodnei dostosowalnych rozwiązań łączności dla szerokiego zakresu branż.
Aby zapewnić trwałość mechaniczną kontaktu,NIGDY nie stłumić szpilki pogo nad określonym biegiem roboczym, co może uszkodzić wewnętrzną sprężynię.
Materiały:
- Mieszkania:Czarny HTN UL94V-0
- Pogo Pin: mosiądz C6801
- Kobieta szpilka: mosiądz C6801
- Magnes: N52 NdFeB
MEczaniczny:
- Siła kontaktu: 80g±20g przy roboczej żurawicy 1,1 mm
-Adsorpcja męska i żeńska Test trwałości: 10 000 cykli
Elektryczne:
- napięcie znamionowe: DC12V; napięcie znamionowe: 3AMax.
-Opór kontaktowy szpilki sprężynowej: maksymalnie 50 miliohm.
Wydajność środowiskowa:
- Temperatura pracy: -25°C do +80°C
- Badanie środowiskowe: 24 godziny w sprayu solnym
Parametry 3Pin Male Magnetic Connectors & Female Magnetic Connector:
|
Nazwa |
Złącze magnetyczne |
|
Rodzaj |
Mężczyzna/Kobieta |
|
Szpilka |
3pin |
|
Głupota |
20,8 mm |
|
Kolor |
Czarne |
|
Pogo pin |
Miedzi C6801 Płyty Au 0,125um |
|
Kobieta szpilka |
Miedzi C6801 Płyty Au 0,125um |
|
Mieszkania |
Czarny HTN UL94V-0 |
| Magnes |
N52 NdFeB Płyty Ni Cu Ni |
|
Siła sprężyny |
80g±20g, o 1.0Pracująca buraka. |
|
Żywotność mechaniczna |
10000 cykli Min.. |
|
Aktualność |
3.0AMax |
|
napięcie |
DC12V |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
25°C do +80°C |
|
Badanie rozpylania soli |
24h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Rysunek techniczny 3Pin Male Magnetic Connector
rysunek techniczny łącznika magnetycznego 3pin
Zalety złącza magnetycznego:
1Bez wysiłku łączność
✔ Automatyczne adsorpcja ️ Inteligentna, przyjazna użytkownikowi konstrukcja umożliwia natychmiastowe i bezpieczne połączenia za pomocą wyrównania magnetycznego.
✔ Ochrona przed upadkami Łatwo oddziela się od interfejsu ładowania, utrzymując stabilność urządzeń, zmniejszając przypadkowe upadki.
2Nieporównywalna trwałość.
✔ Dłuższy okres użytkowania ️ Wyznaczony do 100 000 ️ 200 000 cykli, zapewniając długoterminową niezawodność.
✔ IPX8 wodoodporne i bestyloodporne
3. Wysokiej wydajności ładowania i transferu danych
✔ Szybkie ładowanie (5A10A) Wspiera transmisję dużego prądu w celu szybkiego dostarczania energii.
✔ Przekaz sygnału o dużej prędkości3, umożliwiające transmisję sygnału wideo/audio przy stabilnej mocy wysokiej częstotliwości.
4. Dostosowalny i bezpieczny projekt
✔ elastyczność estetyczna
✔ Bezprzewodowy i zabezpieczający przed uszkodzeniami ️ Wbudowana ochrona przed niewłaściwym użyciem i usterkami elektrycznymi.
Zastosowanie produktów z złączy magnetycznych:
Dlaczego UPE ma być twoim partnerem?
✔Najwyższa jakość Trwałe, wydajne złącza magnetyczne zapewniające bezpieczne połączenia.
✔Rozwiązania niestandardowe projektowanie dostosowane do spełnienia specyficznych wymagań aplikacji.
✔Innowacyjne technologie¢ Zaawansowane sprzężenie magnetyczne umożliwiające łatwe, bezpieczne i szybkie połączenia.
✔Szerokie zastosowaniaIdealne dla urządzeń elektronicznych, urządzeń medycznych, sprzętu przemysłowego i innych.
✔Niezawodna wydajność Zbudowany z myślą o długowieczności i ciągłej łączności.
Jak złożyć zamówienie na połączenie kabli magnetycznych z UPE
1Przedstaw swoje wymagania.
Skontaktuj się z naszym zespołem handlowym:
E-mail: [Union@upetech.net]
Telefon: [+86 13434524996]
Formularz internetowy: [www.pogopinsconnector.com]
Proszę podać szczegóły:
✔ Zastosowanie (np. w branży medycznej, motoryzacyjnej, elektroniki użytkowej)
✔ Rodzaj złącza (np. magnetyczna szpilka pogo, kabel ładowania)
✔ Specyfikacje (napięcie, prąd, rozmiar, wodoodporność itp.)
✔ Ilość i czas realizacji
2. Uzyskać rozwiązanie na zamówienie (jeśli jest to konieczne)
Nasi inżynierowie przeanalizują Twoje potrzeby i zaproponują niestandardowy projekt (jeśli jest to wymagane).
Będziemy udostępniać modele 3D, próbki lub rysunki techniczne do zatwierdzenia.
Termin płatności:
50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).
50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.
Sposób płatności:
T/T (przelew bankowy),PayPal,OCBC Bank
Zalecenie:
Użyj PayPal dla próbek (bezpieczniejsze).
W przypadku zamówień hurtowych należy stosować T/T (niższe opłaty).
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
