| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | RM-1222-A10-12 /RM-1222-B10-22 |
| Dokument: | RM-1222-A10-12.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze magnetyczne | Poziom: | 2.0MM |
|---|---|---|---|
| Kod PIN: | Podwójny rząd 10p | Materiał: | Brass, N52, Htn |
| Siła Wiosny: | 40G ± 10 g | Pracujący storke: | 0,8 mm |
| Aktualność: | 1.5A | Napięcie: | 12V |
| Życie mechaniczne: | 10000 cykl min. | Rezystancja styku: | 50mΩ Max (PIN) |

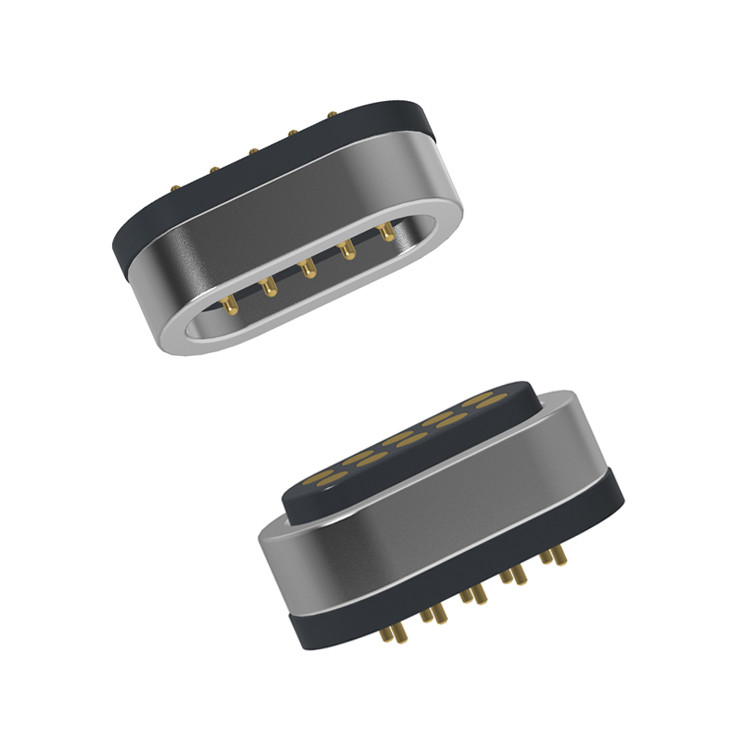

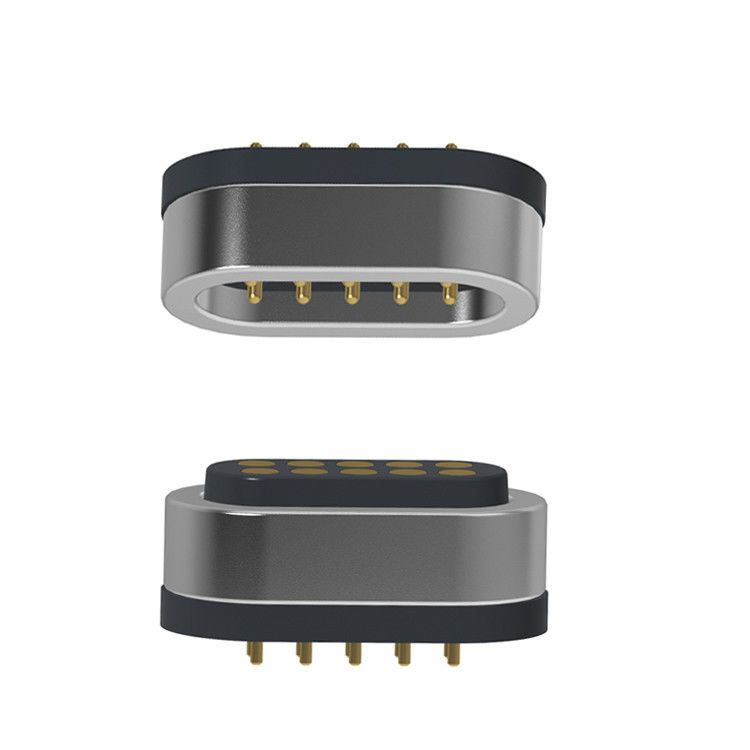

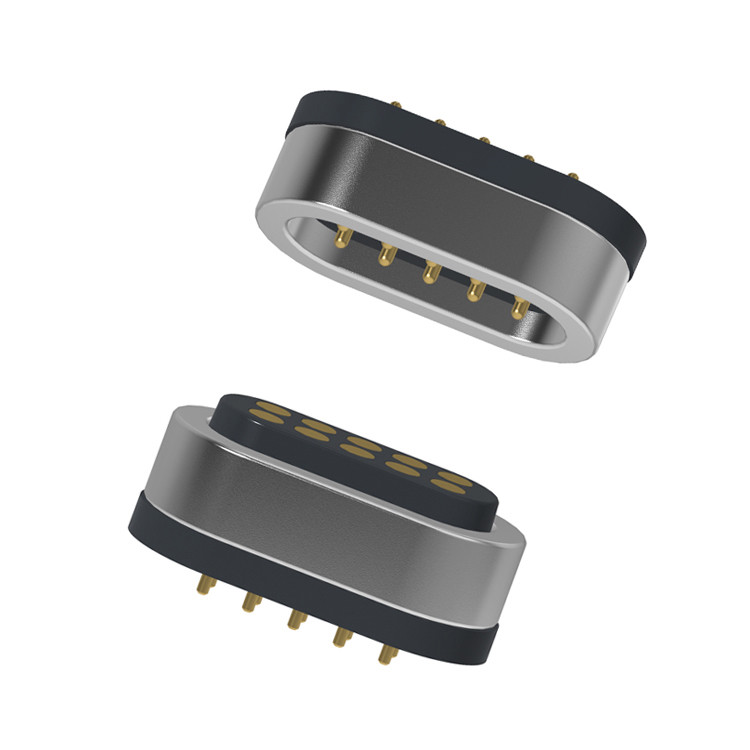

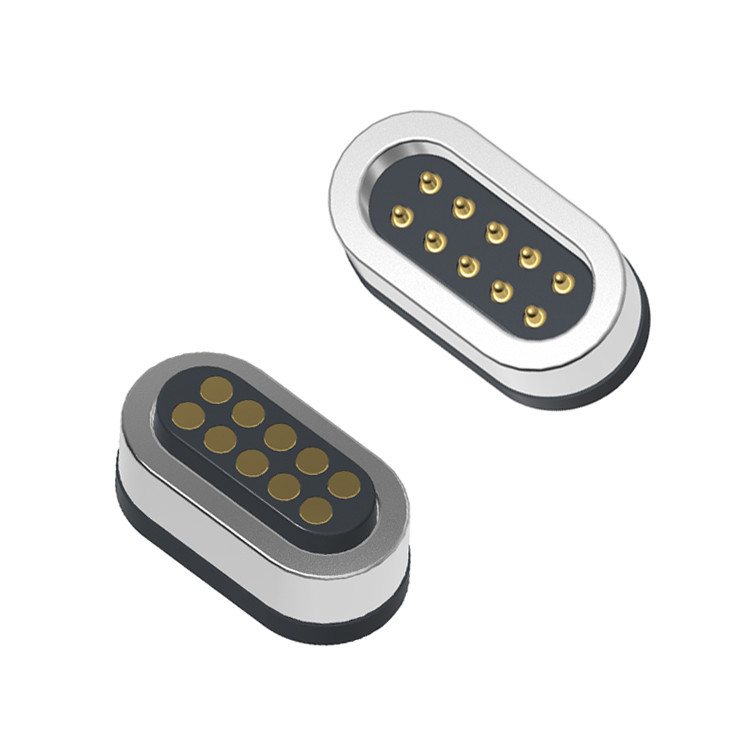

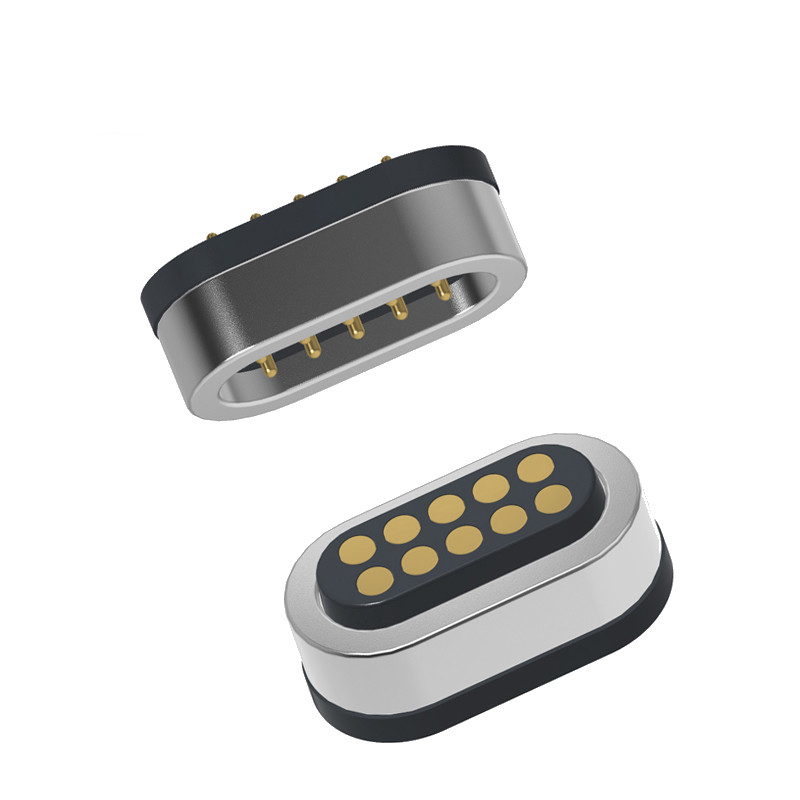

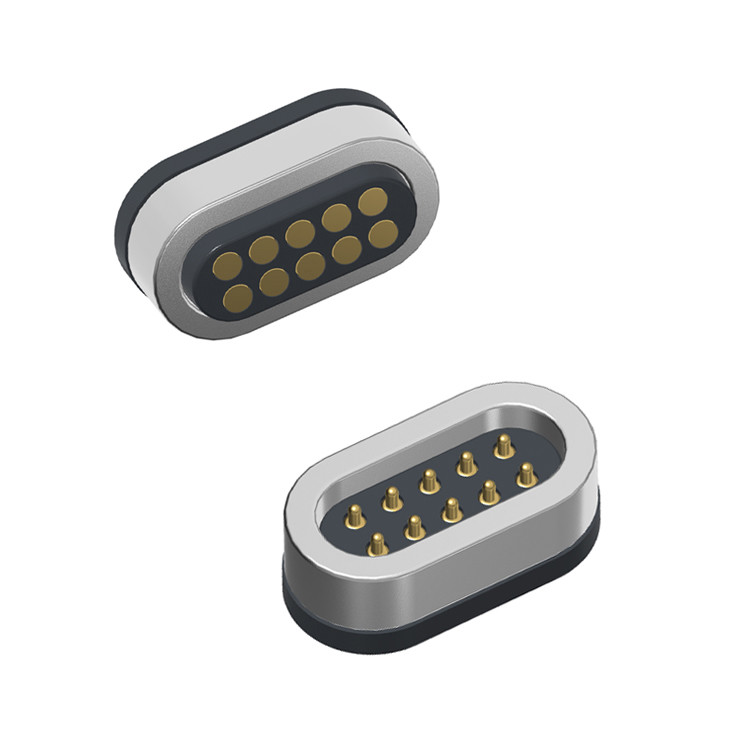

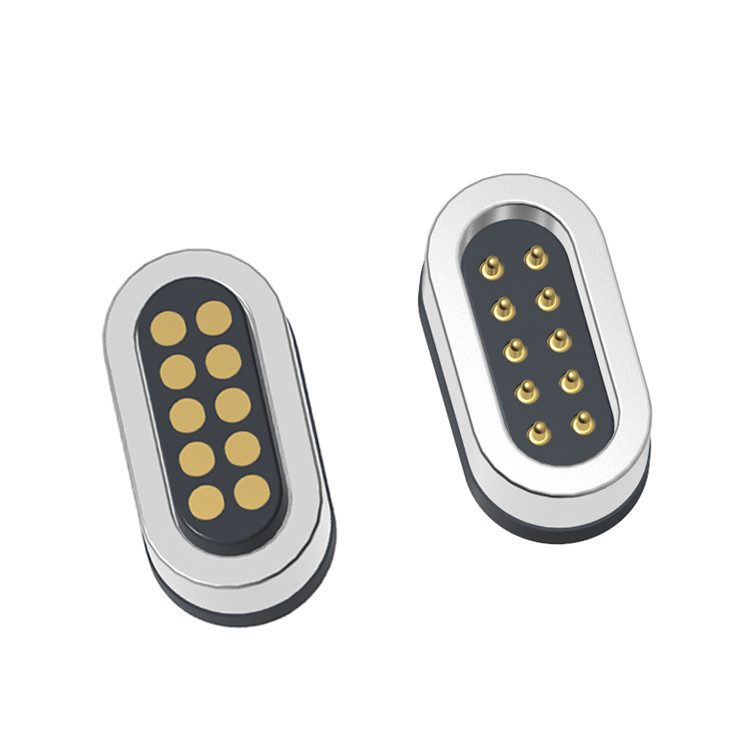

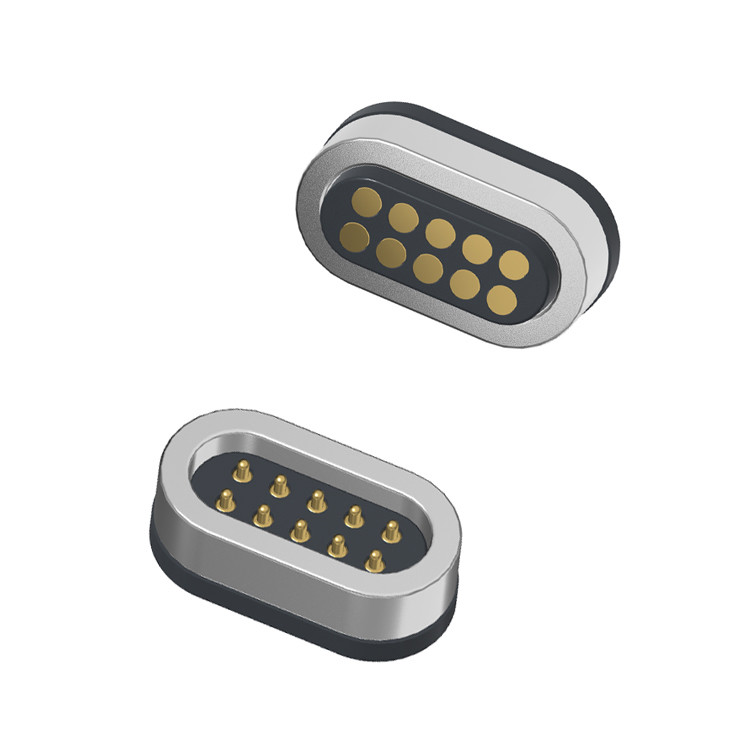

1.5A dwurzędowe, 10-pinowe, męskie i żeńskie magnetyczne złącze pogo pin o rozstawie 2,0 mm.
UPE to zaufany globalny producent wysokowydajnych złączy magnetycznych oraz magnetycznych złączy kablowych, zaprojektowanych z myślą o trwałości, bezpieczeństwie i bezproblemowej łączności. Nasze produkty spełniają najsurowsze standardy branżowe, zapewniając kompatybilność z elektroniką użytkową, urządzeniami medycznymi, sprzętem przemysłowym i aplikacjami IoT.
✅ Pełna zgodność – Wszystkie materiały ściśle przestrzegają przepisów środowiskowych i bezpieczeństwa RoHS i REACH.
✅ 100% testowana jakość – Każda jednostka przechodzi rygorystyczne testy zwarć i obwodów otwartych w celu zagwarantowania niezawodności.
✅ Doskonała wydajność magnetyczna – Silne trzymanie, odporność na korozję i długotrwała trwałość.
✅ Rozwiązania niestandardowe – Dostosowane projekty do Twoich dokładnych potrzeb mechanicznych, elektrycznych i środowiskowych.
Materiał:
Mechaniczne:
-Siła styku: 40g±10g przy skoku roboczym 0,8 mm
-Test żywotności: 10 000 cykli
Elektryczne:
-Napięcie znamionowe: DC12V; Prąd znamionowy: 1,5AMax.
-Rezystancja styku: ≤ 50mΩ (miliohmów) na pin (maksymalna)
Parametry środowiskowe:
-Temperatura pracy: od -25℃ do +60℃
-Test środowiskowy: Test solny 24 godziny,
Parametry złączy magnetycznych 10Pin:
|
Nazwa |
Złącze magnetyczne |
|
Typ |
Męski/Żeński |
|
Pin |
10pin |
|
Kolor |
Czarny |
|
Pogo pin |
Mosiądz C6801 Powłoka Au 0,125um |
|
Części toczone |
Mosiądz Powłoka Au 0,125um |
|
Siła sprężyny |
40g±10g, przy 0,8mm skoku roboczym. |
|
Żywotność mechaniczna |
10000 cykli min. |
|
Prąd |
1,5AMax |
|
Napięcie |
DC 12V |
|
Rezystancja styku |
50mΩ Max (PIN). |
|
Temperatura pracy |
-25℃ do +60℃ |
|
Test w solnej mgle |
24H |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Test |
100% test otwarcia i zwarcia |
Rysunek techniczny męskiego złącza magnetycznego
Rysunek techniczny żeńskiego złącza magnetycznego
Widok rozłożony męskiego i żeńskiego złącza magnetycznego:
Zalety złącza magnetycznego:
●Humanizowany projekt automatycznego doświadczenia połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je wyjąć z interfejsu ładowania i nie jest łatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Wodoodporna konstrukcja: żeński koniec urządzenia może być pyłoszczelny i wodoodporny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje transmisję dużego prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia klienta;
●Konstrukcja produktu zapobiegająca zwarciom i zabezpieczająca przed uszkodzeniem;
●Realizacja transmisji sygnału o wysokiej częstotliwości, może zastąpić tradycyjną funkcję USB2.0 HDMI 1.3 Transmisja sygnału wideo i audio
Zastosowanie produktów złączy magnetycznych:
1.Urządzenia do noszenia, inteligentny sprzęt do pozycjonowania, inteligentne opaski na rękę dla dzieci, inteligentne zegarki, telefony komórkowe do noszenia, zestawy słuchawkowe Bluetooth itp.) kabel do transmisji danych, kabel do ładowania, połączenie końcowe przewodu z paskiem magnetycznym
2. Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt do komunikacji danych, sprzęt telekomunikacyjny, automatyka i sprzęt przemysłowy, sprzęt audiowizualny
3. Lotnictwo, elektronika kosmiczna, komunikacja wojskowa
4. Motoryzacja, nawigacja samochodowa, sprzęt testujący i pomiarowy
5. Elektronika użytkowa (telefony komórkowe, tablety, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne i wiele innych dziedzin elektronicznych.)
Dlaczego UPE powinno być Twoim partnerem?
.Eksperckie wsparcie inżynieryjne – Od prototypu po masową produkcję, zapewniamy bezbłędną integrację.
.Konkurencyjne ceny – Wysokiej jakości materiały w skalowalnych, opłacalnych stawkach.
.Szybki czas realizacji – Niezawodny łańcuch dostaw dla producentów OEM i globalnych dystrybutorów.
Jak złożyć zamówienie na złącze magnetyczne w UPE?
1. Prześlij swoje wymagania
Skontaktuj się z naszym zespołem sprzedaży za pośrednictwem:
E-mail: [union@upetech.net]
Telefon: [+86 13434524996]
Formularz online: [www.pogopinsconnector.com]
Podaj szczegóły:
✔ Zastosowanie (np. medyczne, motoryzacyjne, elektronika użytkowa)
✔ Typ złącza (np. magnetyczny pogo pin, kabel ładujący)
✔ Specyfikacje (napięcie, prąd, rozmiar, stopień wodoodporności itp.)
✔ Ilość i czas realizacji
2. Uzyskaj niestandardowe rozwiązanie (jeśli jest potrzebne)
Nasi inżynierowie przeanalizują Twoje potrzeby i zaproponują niestandardowy projekt (jeśli jest wymagany).
Udostępnimy modele 3D, próbki lub rysunki techniczne do zatwierdzenia.
