| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | RM-1092-A04-11 /RM-1092-B04-22 |
| Dokument: | RM-1092-A04-11.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącza magnetyczne | Materiał: | Brass, NDFEB N45, Htn |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 0,5 mm |
| Aktualność: | 2A | Napięcie: | 12V |
| Kolor: | czarny | Test w komorze solnej: | 24h |
| Życie mechaniczne: | 10000 cykl min. | Operacja Temperatura: | -25°C do +80°C |
| Podkreślić: | 2.2mm magnetyczne złącza,Złącza magnetyczne 12 V,2A Magnetyczny złącze Pogo |
||

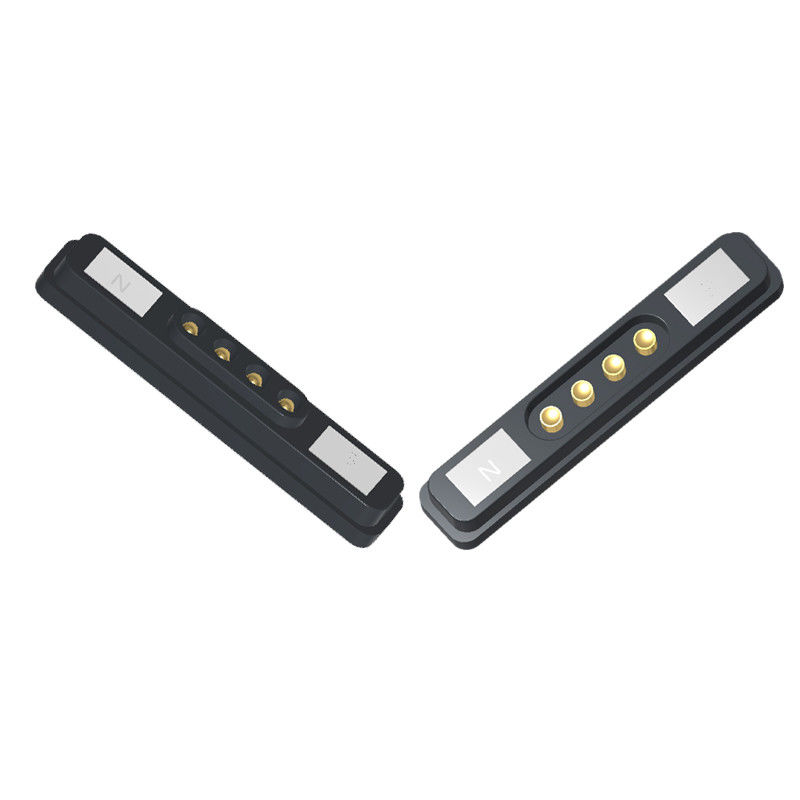

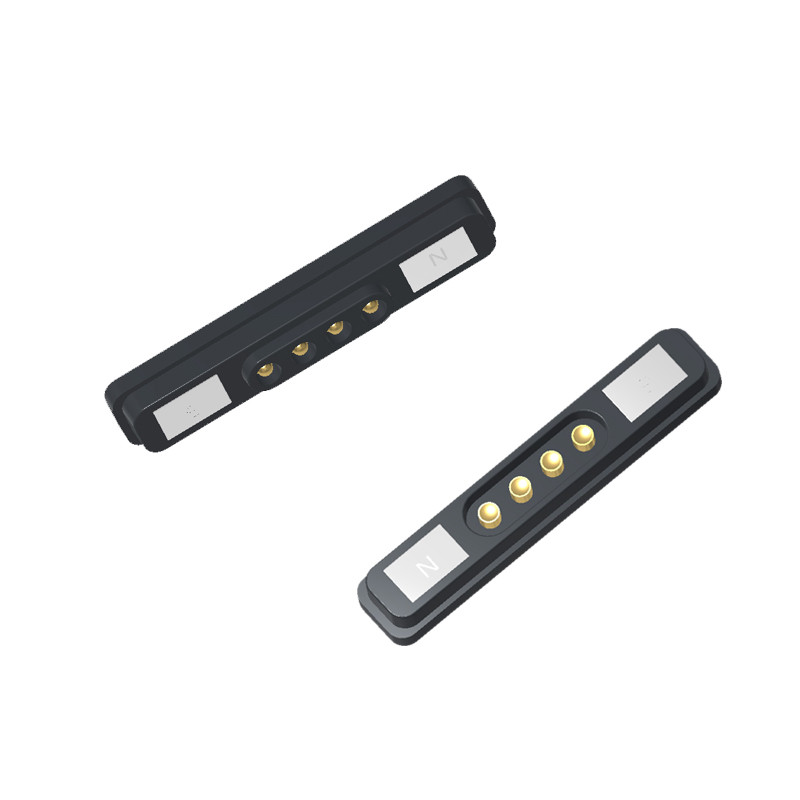

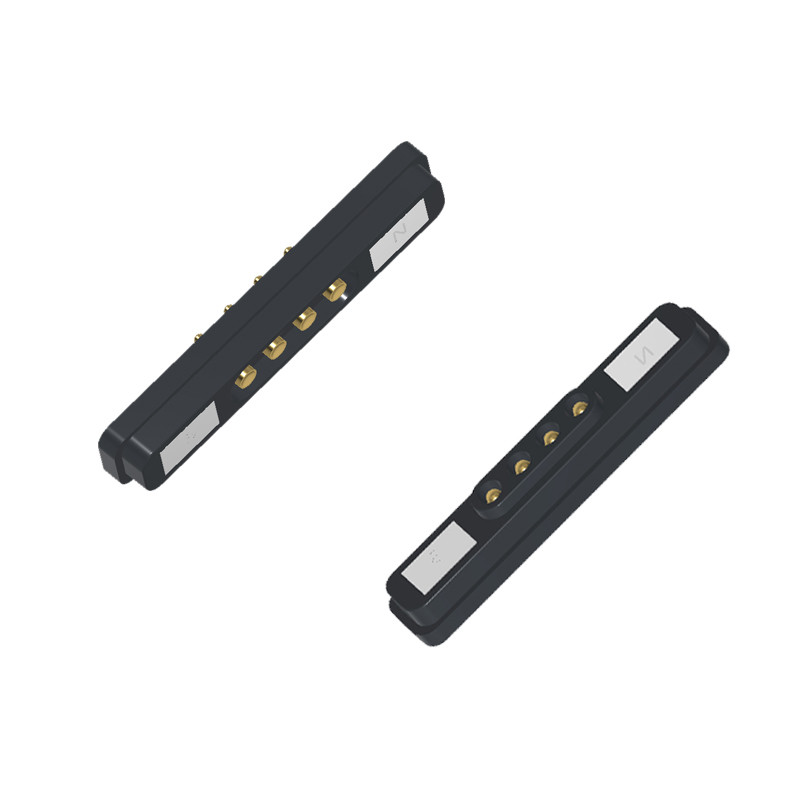

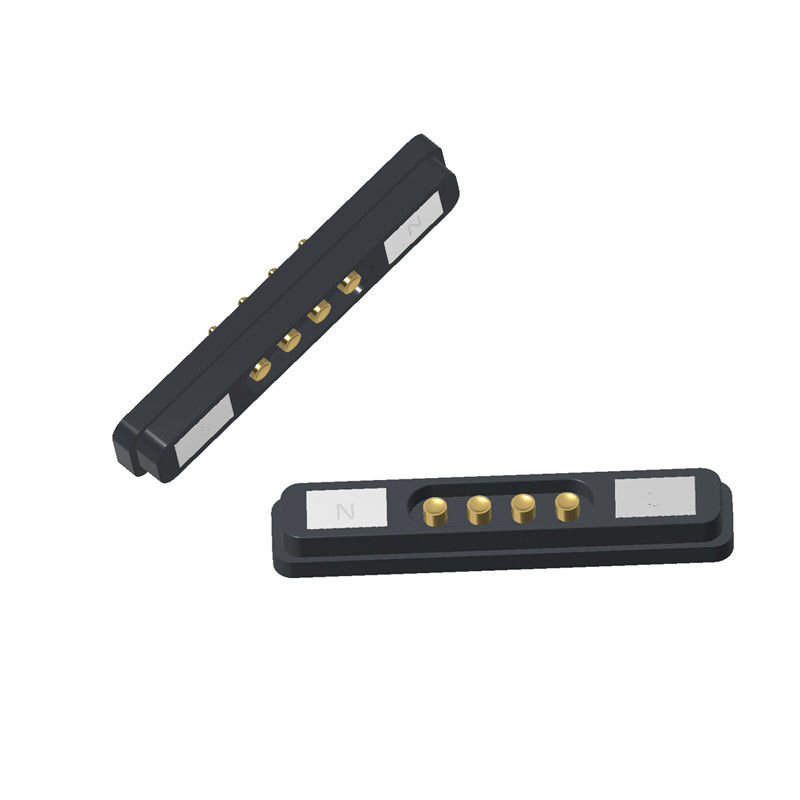

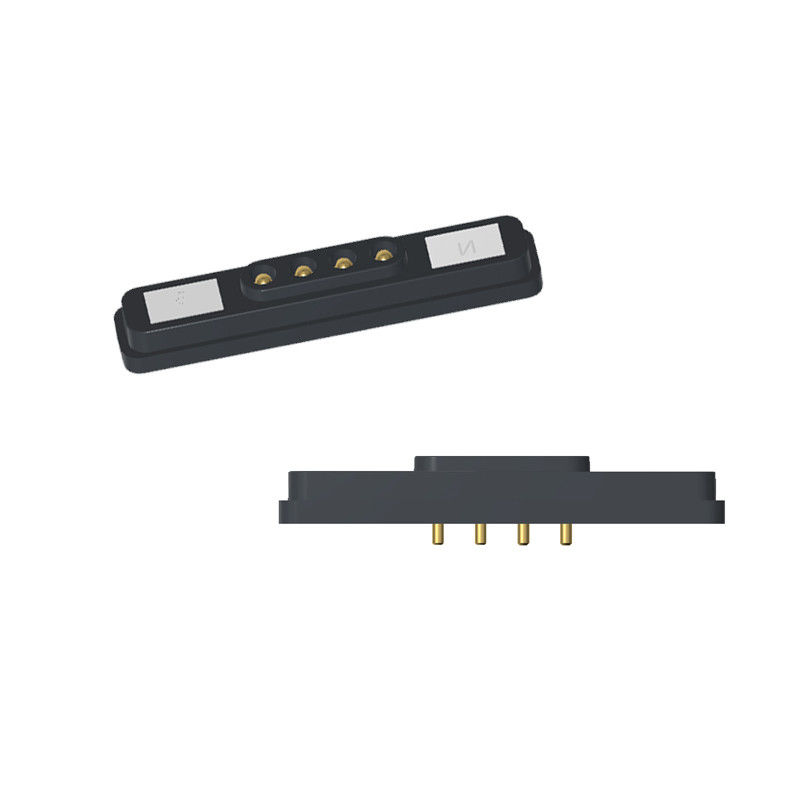

Standardowy 2,2 mm, 4-pin, magnetyczny, męski i żeński złącze pogo.
Standardy zgodności
Zgodne z ROHS i REACH dla wszystkich materiałów i powłok.
Materiały
1/Pogo Pin:
Materiał podstawowy: mosiądz C6801
Płytkowanie: złoto (Au) 0,125 μm
2- Zmiana części:
Materiał podstawowy: mosiądz
Płytkowanie: złoto (Au) 0,125 μm
3.Mieszkania:
Materiał: Czarny HTN (nylon wysokotemperaturowy) + 30% wypełniacza
Wskaźnik łatwopalności: UL94 V-0 (zapalnik płomienia)
Charakterystyka: odporna na wysokie temperatury
4.Mieszkania:
Materiał: Czarny HTN (nylon wysokotemperaturowy) + 30% wypełniacza
Wskaźnik łatwopalności: UL94 V-0 (zapalnik płomienia)
Charakterystyka: odporna na wysokie temperatury
5Magnes.:
Materiał: Neodymium Iron Boron (NdFeB) klasy N45
Pozostałe materiały
Specyfikacje mechaniczne
Siła styku: 80 g ± 20 g przy uderzeniu roboczym 0,5 mm.
Durability: 10 000 cykli rozmnażania (test żywotności).
Siła adsorpcji:Siła adsorpcji kobiecego dokującego: 400 g ± 20%.
Wydajność środowiskowa
Zakres temperatury operacyjnej: od -25°C do +80°C.
Badanie rozpylania soli: 24 godziny (walidacja odporności na korozję).
Specyfikacja elektryczna
Napęd nominalnyPoziom prądu: 12 V.
Prąd nominalny2A Max.
Odporność kontaktowa: ≤ 50 mΩ (milliohm) na wiązkę.
Parametry łączników magnetycznych 4pin męskich i żeńskich:
|
Nazwa |
Złącze magnetyczne |
|
Rodzaj |
Mężczyzna/Kobieta |
|
Szpilka |
4pin |
|
Kolor |
Czarne |
|
Pogo pin |
Miedzi C6801 Płyty Au0.125um |
|
Części obrotowe |
Pozostałe materiały: |
|
Magnes |
Wymagania dotyczące: |
|
Mieszkania
|
Czarny HTN UL94V-0 |
|
Siła sprężyny |
80 g±20G, na 0.5Pracująca buraka. |
|
Żywotność mechaniczna |
10000 cykli Min.. |
|
Aktualność |
2AMax |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
-25°C do +80°C |
|
Badanie rozpylania soli |
24h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
rysunek techniczny łącznika magnetycznego 4pin
rysunek techniczny łącznika magnetycznego 4pin
Repolecany układ PCB
Rozłóż widok kobiecego złącza magnetycznego
Zalety złącza magnetycznego:
● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;
●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3
Zastosowanie produktów:
Częste pytania
1- Dlaczego wybrałeś nas?
Z 100% szczerości, nasza firma zapewni najlepszą usługę dla Ciebie bez względu na produkty lub po sprzedaży.Zapewnimy najbardziej rozsądną kwotę i zaprojektujemy wysokiej jakości próbki zgodnie z rysunkami lub wymaganiamiZapewniamy gwarancję dla każdego klienta po sprzedaży.
2- Możesz nam dostosować produkty?
Jesteśmy bardzo zadowoleni, aby dostosować dla Ciebie lub projektować dla Ciebie. Prosimy o dostarczenie nam rysunku lub próbki, i powiedz nam swoje specjalne wymagania dotyczące produktów.Możemy dostosować jak najszybciej zgodnie z wymaganiami..
3- Ile będzie kosztowała próbka?
Jeśli przedmioty są w magazynie, dostarczamy próbki do klientów za darmo, ale należy ponieść koszty przewozu.
Jeśli dostosować terminy, będziemy pobierać odpowiednie koszty i zwrot rozsądnej części opłaty za próbkę, gdy masz zamówienie dla nas!
4- A czas dostawy?
Czas dostawy zależy od ilości i trudności zamówienia klienta. Zazwyczaj dostawa towarów na magazynie w ciągu 3 dni, podczas gdy produkty dostosowane do klienta dostarczane w ciągu 2 tygodni.
5- Co z kontrolą jakości?
Będziemy testować i sprawdzać produkty, aby zapewnić jakość produktów, aby uzyskać Twoją satysfakcję. Jakość jest najważniejsza w naszej firmie, od materiału do dostawy,Wszystko będzie podwójnie sprawdzone i firma otrzyma IS09001 aby to zapewnić.
Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)
*Negocjować ceny i warunki (można zastosować rabaty hurtowe).
* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).
*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).
*Wysyłka i kontrola jakości
Śledź przesyłkę.
*Przegląd produktu po przyjeździe w celu zapewnienia jakości.
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
