| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC1502A / VIC1502C |
| Dokument: | VIC1502A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącza magnetyczne | Materiał: | THN, Brass C3604, SUS304, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 1,0 mm |
| Napięcie: | 12V | Aktualność: | 5,0 A |
| Siła magnetyczna: | 450g | Życie mechaniczne: | 5000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Test w komorze solnej: | 48h |
| Kolor: | czarno żółty | ||
| Podkreślić: | 2.2mm magnetyczne złącza,Złącza magnetyczne 9 pinów,Magnetyczny złącze Pogo 5A |
||

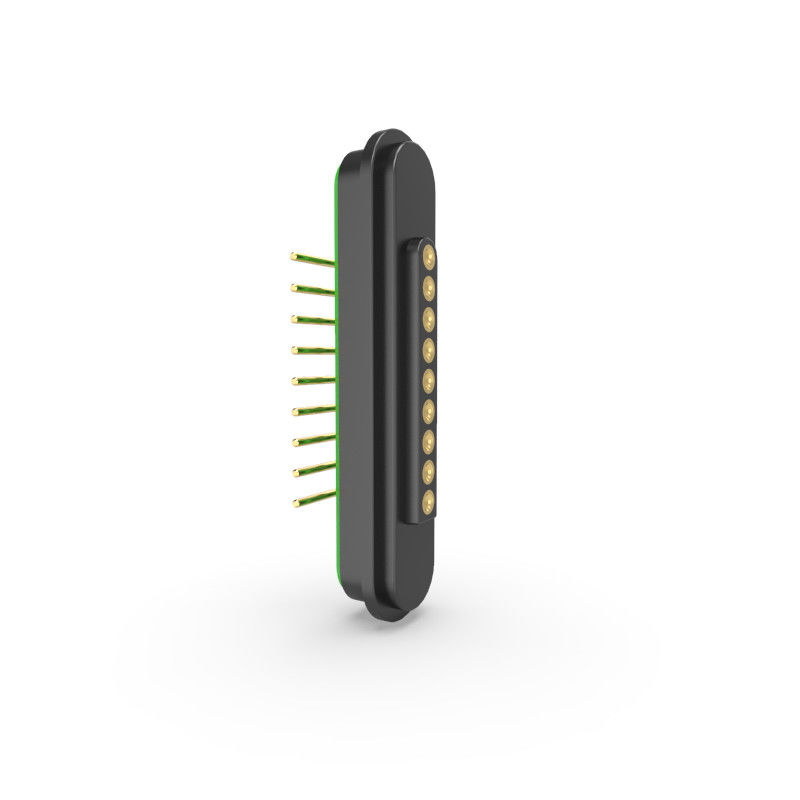

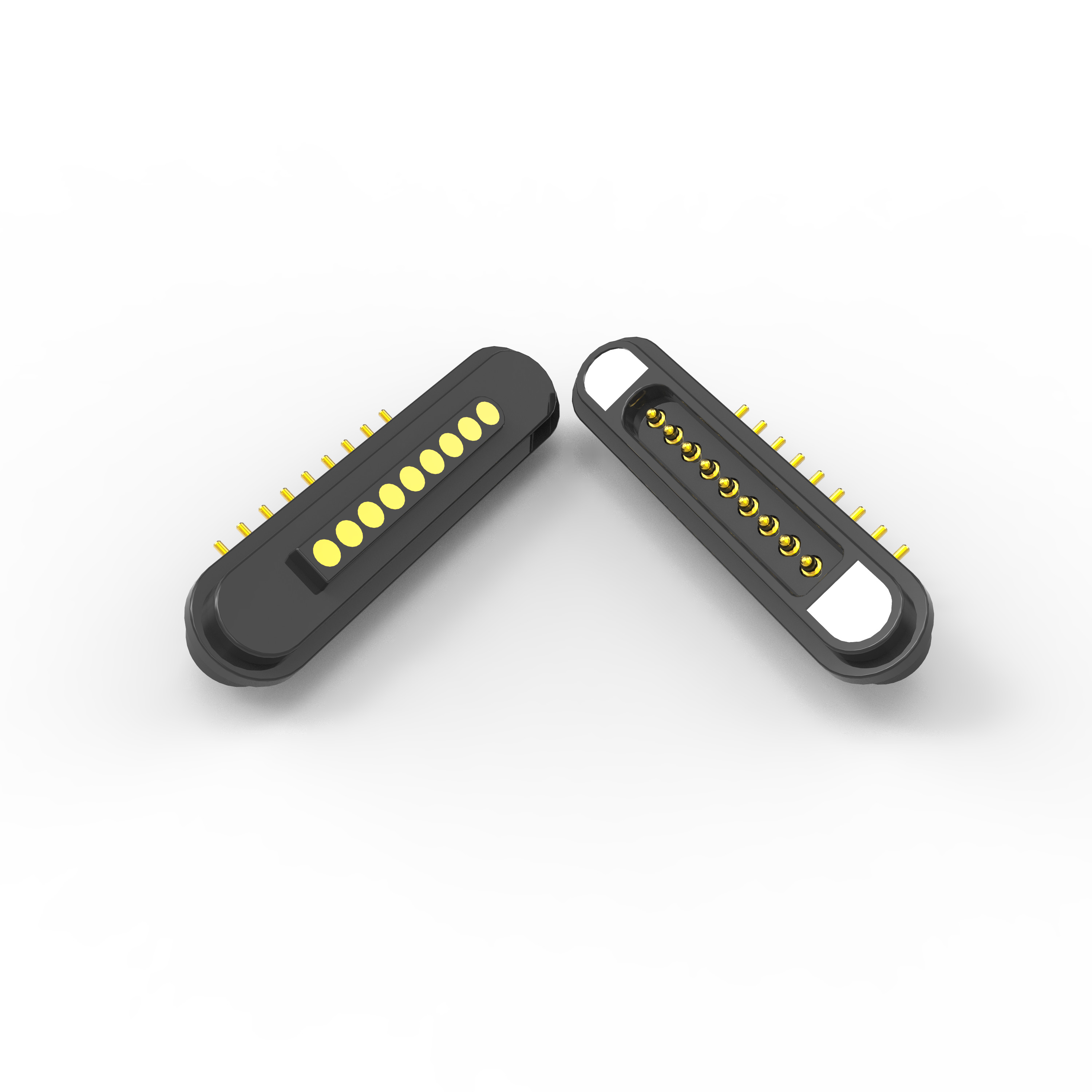

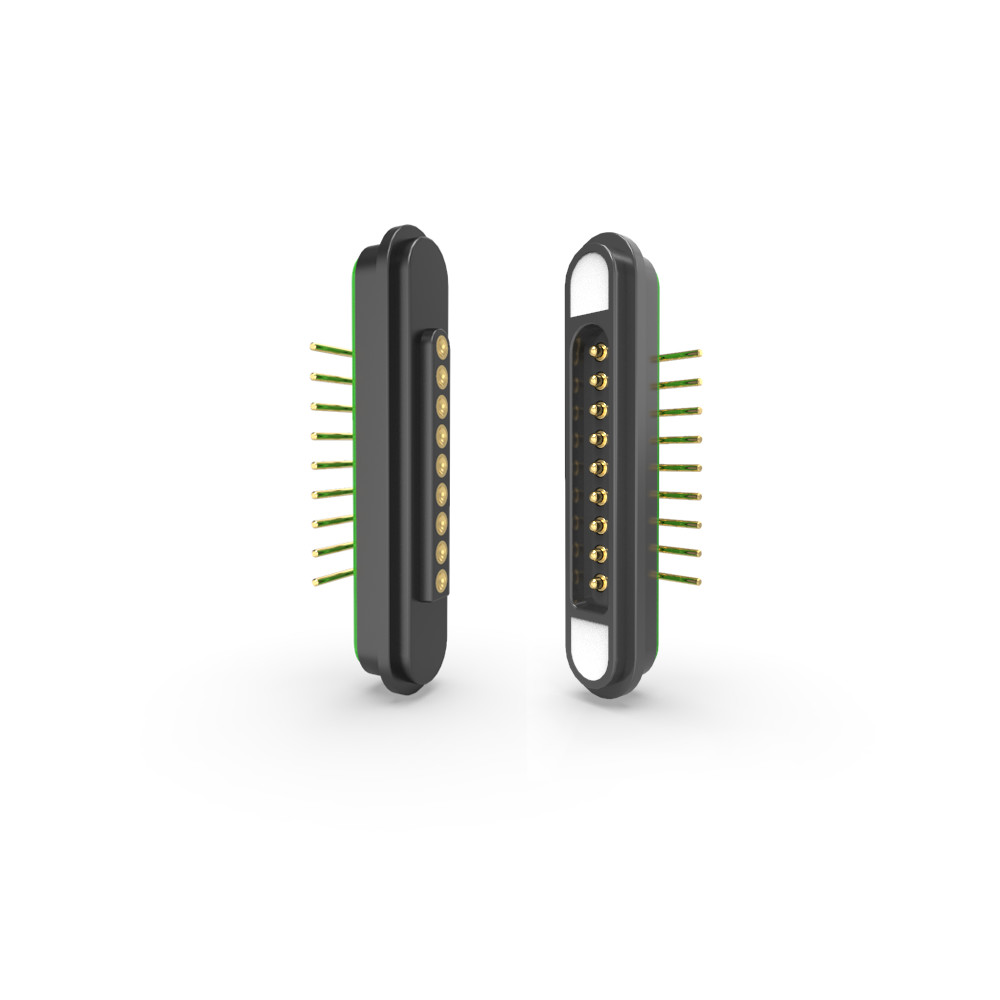

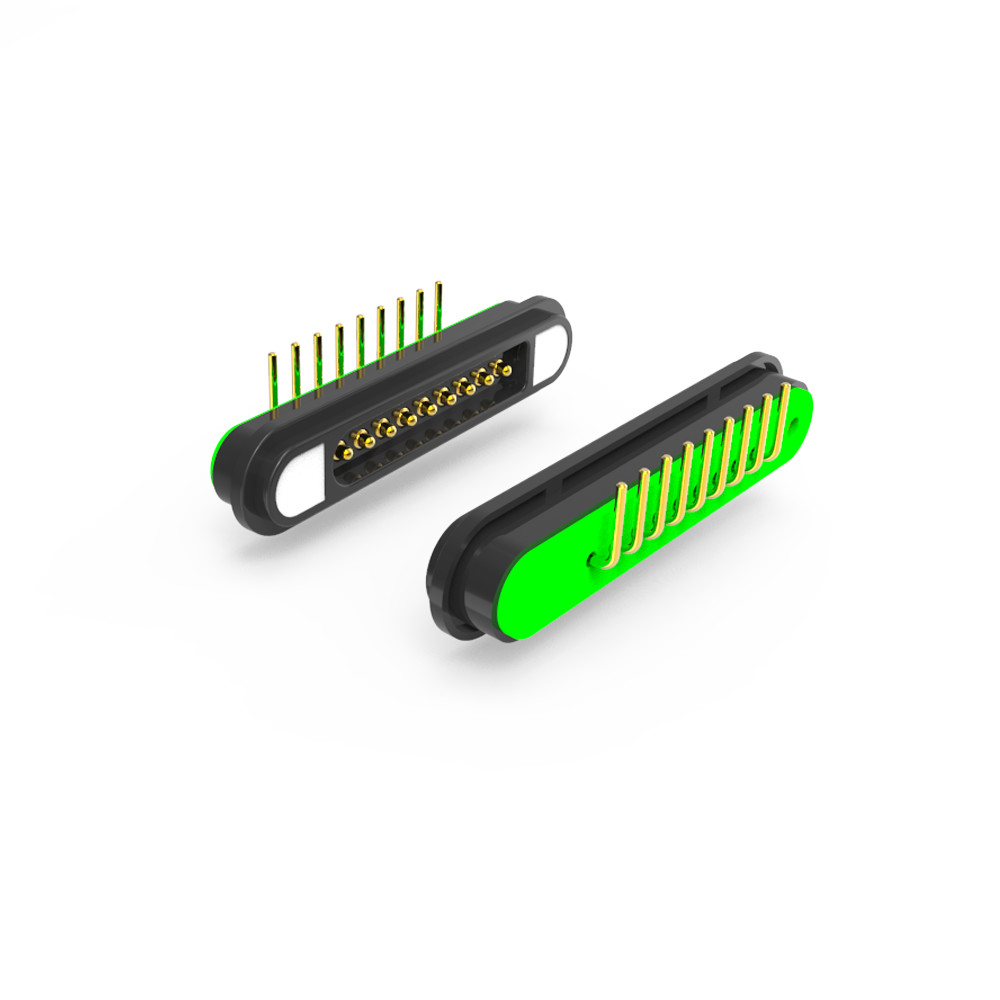

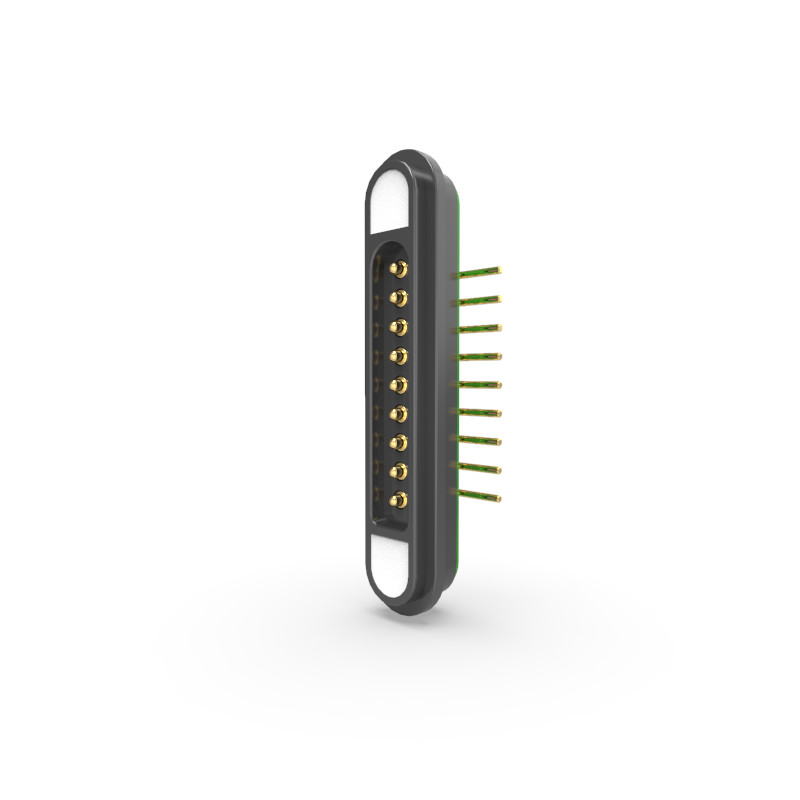

2.2mm rozpiętość 9pin magnetyczny wchłanianie męski kobiecy podłączacz pogo pin z 5A.
UPE jest profesjonalnym producentem łączników magnetycznych i łączników kabli magnetycznych.
Mamy własnych profesjonalnych projektantów, aby spełnić wszystkie Twoje wymagania i zapewnić usługi dostosowania złączy magnetycznych.Różne produkty i rozwiązania z łącznikami pogo pin mogą być projektowane zgodnie z różnymi potrzebami klientów.
Materiały
Pogo Pin:
Materiał: mosiądz
Płaty: złoto (Au) nad niklem (Ni)
Osiedle:
Materiał: HTN (High-Temperature Nylon) + 30% włókna szklane (GF)
Kolor: Czarny
Wskaźnik łatwopalności: UL94 V-0
Magnes:
Rodzaj: NdFeB (neodymowy bor żelazny)
Klasa: N52
Pozostałe materiały
Specyfikacje elektryczne
napięcie robocze: 12 V prąd stały
Prąd roboczy: 5,0A
Odporność stykowa (PIN): ≤ 50 mΩ (maksymalnie)
Badanie wysokiego napięcia
AC: 1000V, 0,5mA, 3 sekundy
Prąd stały: 1000V, 0,5mA, 3 sekundy
Cechy produktu
Zgodność: zgodność z ROHS i REACH
Siła magnetyczna: ≥ 450 g
Projekt bezpieczeństwa: ochrona przed zwarciem
Parametry łączników magnetycznych 9 pinów:
|
Nazwa |
9Pin Złącza magnetyczne |
|
Szpilka |
9pin lub na zamówienie |
|
Głupota |
2.20mm |
|
Rodzaj |
W kącie pionowym |
|
Pogo pin |
Z miedzi |
|
Mieszkania |
Czarny HTN+30%GF UL94 V-0 |
|
Magnes |
Neodymowy bor żelaza |
|
Magnetyczna |
N52 ((Wymóg) |
|
Siła magnetyczna |
450G |
|
Siła sprężyny |
80g±20g, w1.0Pracująca buraka. |
|
Żywotność mechaniczna |
5000 cyklu Min.. |
|
Aktualność |
5.0A |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
High badanie napięcia |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Złącza magnetyczne o masie 9 pinów:
Złącza magnetyczne z 9 pinów:
Zalecane układy płyt:
Tolerancja układu: ± 0,05 mm
Główne zalety łączników magnetycznych
1Wyższa wygoda i doświadczenie użytkownika
Szybkie podłączenie/rozłączenie
Ślepe parzenie
Zmniejszone zużycie Eliminuje tarcie z zaciskiem, wydłużając żywotność urządzenia.
2Zwiększona trwałość i niezawodność
50,000+ Cyklów sprzężenia Wystarczy częste użycie (w porównaniu z ~ 5000 cyklami tradycyjnych złączy).
Odporność na wodę i pył (IP67/IP68) dostępne dla trudnych warunków.
Bezwstrętny do drgań i wstrząsów utrzymuje połączenie w zastosowaniach motoryzacyjnych i przemysłowych.
3Zaawansowane funkcje bezpieczeństwa
Bez iskry ️ Zapobiega powstawaniu łuku w łatwopalnych środowiskach (medycznych/chemicznych).
Przeciwkociąg Wbudowana ochrona dla zastosowań zasilania.
Kontrola polaryzacji: Zastosowalne konstrukcje zapobiegają odwrotnym połączeniom.
4. Wysokowydajne właściwości elektryczne
Niski opór kontaktowy (≤ 50mΩ)
5A+ Wyróżnienie prądu
Opcje osłony EMI ️ Krytyczne dla wrażliwej elektroniki.
5.Przestrzeń i efektywność kosztowa
Kompaktowy design: oszczędza 30-50% miejsca w porównaniu z tradycyjnymi złączami.
Zmniejszona obsługa
Modułowa dostosowanie
Zastosowanie złączy magnetycznych
Nasze rozwiązania zapewniają bezpieczne, wydajne i trwałe połączenia dla szerokiego zakresu zastosowań:
1.Elektronika i integracja PCB(takie jak połączenia płyt PCB / kamery cyfrowe / drukarki i wkłady)
2.Przemysł i motoryzacja(Przewozy elektryczne (EV) / czujniki uchwytów golfowych / urządzenia telefoniczne)
3.Urządzenia medyczne i kluczowe dla bezpieczeństwa(Defibrylatory serca łącza zabezpieczone przed awarią dla sprzętu medycznego ratunkowego/
Diagnostyka medyczna (sterylizująca i niezawodna transmisja sygnału/moc)
4.Konsumenci i inteligentne urządzenia
.Laptopy/Tablety/PC
.Oświetlenie LED ️ Światła płaskie, latarki i urządzenia modułowe.
.Banki zasilania ️ Bez iskry, wydajne terminale ładowania.
5.Wykorzystanie urządzeń domowych i IoT
.Małe urządzenia gospodarstwa domowego ️ oczyszczacze powietrza, inteligentne lusterka i urządzenia kuchenne.
.Produkty przesyłowe sygnałów
Zalety konkurencyjne spółki UPE:
1Produkcja wysokiej technologii
Wykorzystuje zaawansowane techniki produkcyjne dla doskonałej jakości produktu.
2Systematyczny system zarządzania
Usprawnione procesy zapewniają efektywność i spójność produkcji.
3. Certyfikacja ISO 9001
Wykazuje zaangażowanie w międzynarodowe standardy zarządzania jakością.
4Zgodność z RoHS
Wszystkie produkty spełniają przepisy o ograniczeniu stosowania substancji niebezpiecznych (RoHS), zapewniając standardy ochrony środowiska i bezpieczeństwa.
5.krótki czas rozwoju
Szybsze cykle prototypowania i produkcji, umożliwiające szybszą dostawę na rynek.
6Konkurencyjne ceny i stabilna jakość
Kosztowo efektywne rozwiązania, nie zagrażając niezawodności.
Dlaczego wybrać UPE?
Specjalistyka w zakresie personalizacji:Zaprojektujemy magnetyczne złącza pogo i inne rozwiązania dostosowane do Twoich wyjątkowych potrzeb.
Wsparcie z końca na koniec:Od koncepcji do produkcji, zapewniamy kompleksowe usługi badawczo-rozwojowe i produkcyjne.
. Różnorodne zastosowania:Nasze złącza są zoptymalizowane pod kątem trwałości, wydajności i bezproblemowej łączności w różnych branżach.
.Partner z UPE w zakresie najnowocześniejszych rozwiązań łącz magnetycznych łączących precyzję, wydajność i elastyczność
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
