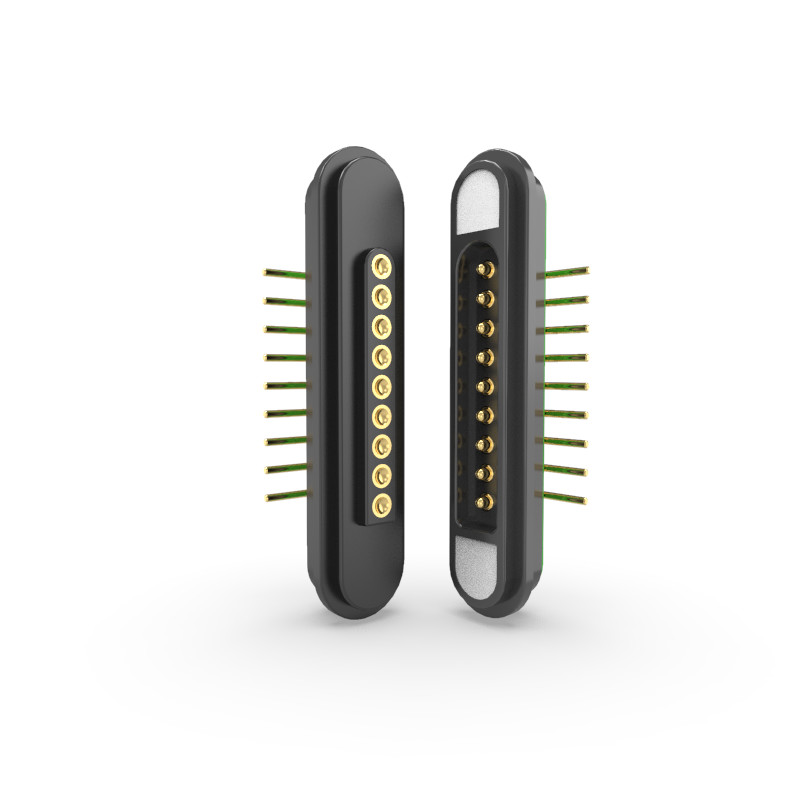

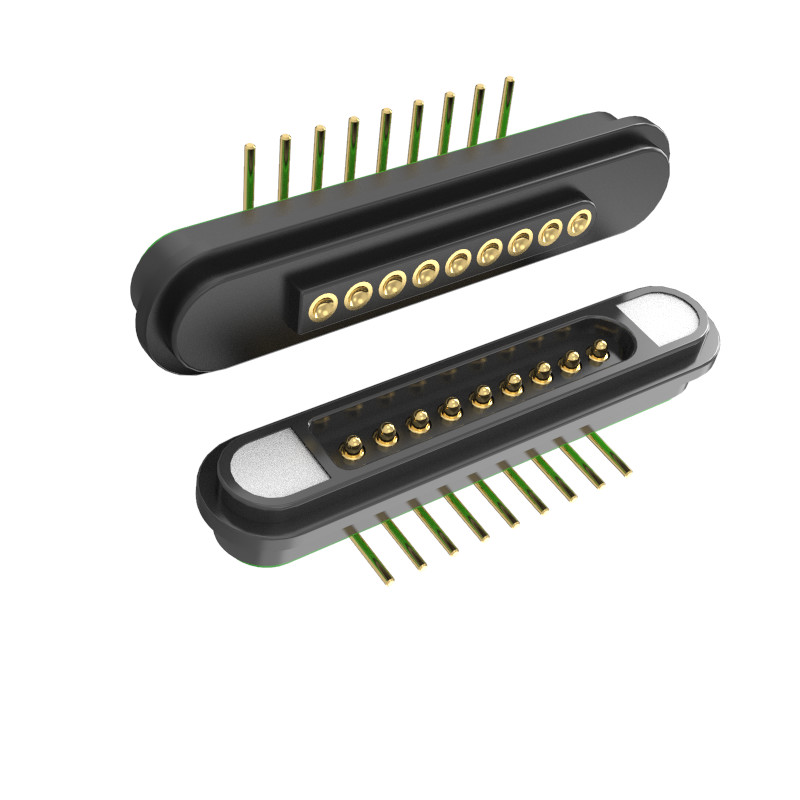

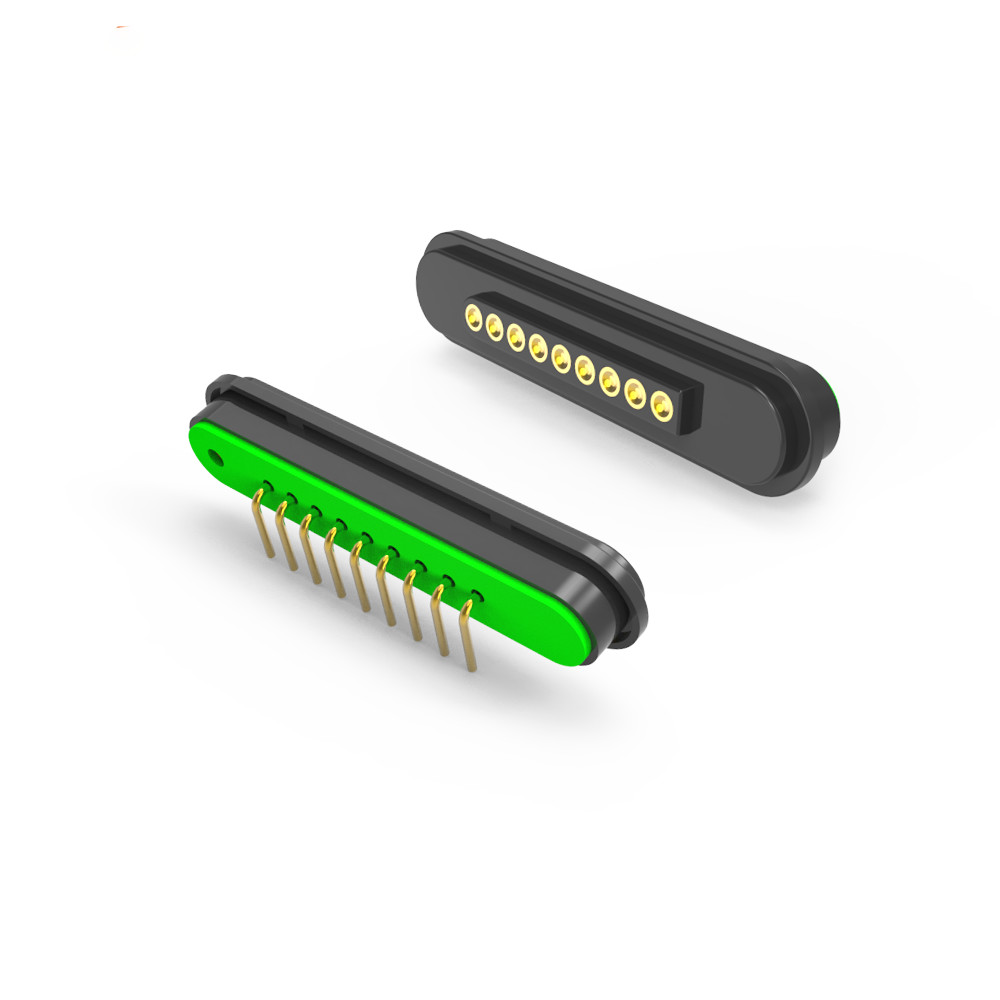

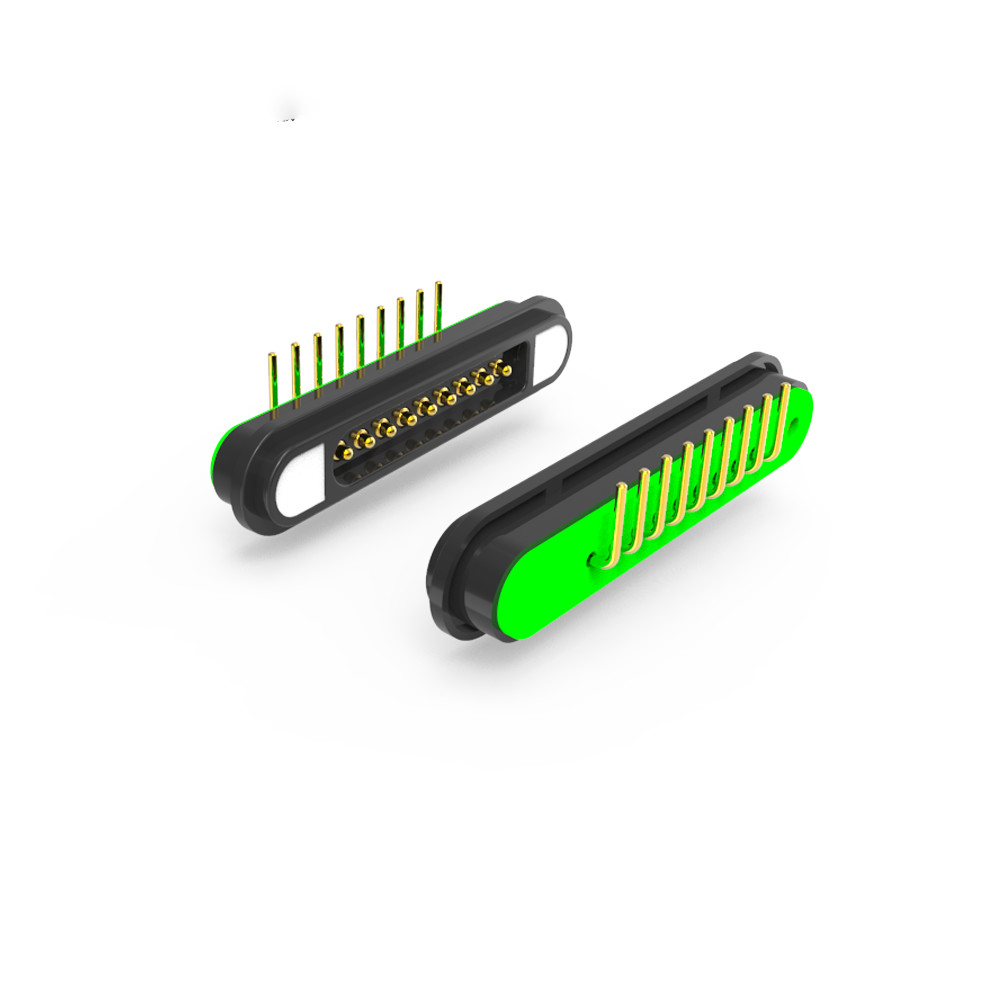

Złącza magnetyczne 9 pinów 5A PCB Magnetyczny złącze czarny Mężczyzna i kobieta

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: UPE
Orzecznictwo: ISO9002
Numer modelu: VIC1502A / VIC1502B
Dokument: VIC1502A.pdf
Minimalne zamówienie: 5000
Cena: $1-$5
Szczegóły pakowania: Worki PE
Czas dostawy: 12-15 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 5kpcs/dzień
Szczegóły informacji
nazwisko: Złącza magnetyczne Materiał: THN, Brass C3604, SUS304, NDFEB N52
Siła Wiosny: 80g ± 20 g Pracujący storke: 1,0 mm
Napięcie: 12V Aktualność: 5,0 A
Siła magnetyczna: 450g Życie mechaniczne: 5000 cykl min.
Rezystancja styku: 50mΩ Max (PIN) Test w komorze solnej: 48h
Kolor: czarno żółty
Podkreślić:

9 Złącza magnetyczne

,

5A Magnetyczny złącze PCB

,

Złącze magnetyczne PCB czarne


opis produktu

9pin PCB Magnetic Connector 5A Mężczyzna i Kobieta magnetyczny ładowarka mocy,UPE jest firmą zajmującą się rozwiązaniami podłączy magnetycznych o wysokim prądzie.



Kluczowe cechy

Konstrukcja 9-Pin: obsługuje transmisję mocy + danych lub aplikacje wieloobwodowe.

Wysoki prąd nominalny: 5A na szpilkę (regulowalny dla wyższych wymagań).



Materiał:

Piny: mosiądz pozłacany (Au/Ni) dla niskiej odporności (≤ 50mΩ) i odporności na utlenianie.

Obudowa: HTN+30% UL94 V-0 plastiku (odporny na płomień i wysoką temperaturę).

Magnet: N52 NdFeB z pokryciem Ni (> 450 g siły magnetycznej).



Niezawodna wydajność:

50,000+ cykli parzenia.

Przeciwskrzyżowanie i ochrona odwrotnej biegunowości (przystosowalna).

Zgodność: zgodność z ROHS/REACH.



Specyfikacje elektryczne

napięcie: 12 V (wykonalne do 24 V).

Prąd: 5A na jeden szpil (w sumie 45A dla wszystkich szpilów).

Badanie wysokiego napięcia: 1000 V AC/DC, 0,5 mA, 3 sekundy.



Dlaczego wybrać nasz 9-pin magnetyczny złącza produkt?

✔ Modułowa konstrukcja: dostosowanie układów pinów (np. 5 pinów mocy + 4 pinów danych).

✔ Trwałość: Wytrzymuje rozpylanie soli (48H), wysokie temperatury i wielokrotne parzenie.

✔ Bezpieczeństwo: testowana izolacja 1000V i zabezpieczona przed zwarciem.



Parametry łączników magnetycznych 9 pinów:

Nazwa

9Pin Złącza magnetyczne

Szpilka

9pin lub na zamówienie

Głupota

2.20mm

Rodzaj

W kącie pionowym

Pogo pin

Z miedzi

Mieszkania

Czarny HTN+30%GF UL94 V-0

Magnes

Neodymowy bor żelaza

Magnetyczna

N52 ((Wymóg)

Siła magnetyczna

450G

Siła sprężyny

8020g, w1.0Pracująca buraka.

Żywotność mechaniczna

5000 cyklu Min..

Aktualność

5.0A

napięcie

12 V prądu stałego

Odporność kontaktowa

50mΩ Max (PIN).

High badanie napięcia

AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC.

Badanie rozpylania soli

48h

Certyfikacja

Produkt zgodny z ROHS lub REACH

Badanie

100% otwarty i krótki test



Złącza magnetyczne o masie 9 pinów:

Złącza magnetyczne 9 pinów 5A PCB Magnetyczny złącze czarny Mężczyzna i kobieta 0

Złącza magnetyczne z 9 pinów:

Złącza magnetyczne 9 pinów 5A PCB Magnetyczny złącze czarny Mężczyzna i kobieta 1

Zalecane układy płyt:



Złącza magnetyczne 9 pinów 5A PCB Magnetyczny złącze czarny Mężczyzna i kobieta 2 Tolerancja układu: ± 0,05 mm

Zastosowanie złączy magnetycznych

Nasze rozwiązania zapewniają bezpieczne, wydajne i trwałe połączenia dla szerokiego zakresu zastosowań:



1.Elektronika i integracja PCB(np.Połączenia płyt PCB /Kamery cyfroweDrukarki i wkłady)



2.Przemysł i motoryzacja(Pojazdy elektryczne (EV) /Czujniki uchwytów golfowychSprzęt telefoniczny)



3.Urządzenia medyczne i kluczowe dla bezpieczeństwa(Defibrylatory serca ️ Bezproblemowe połączenia do ratowniczych urządzeń medycznych/

Diagnostyka medyczna (sterylizująca i niezawodna transmisja sygnału/moc)



4.Konsumenci i inteligentne urządzenia

.Laptopy/Tablety/PC

.Oświetlenie LED ️ Światła płaskie, latarki i urządzenia modułowe.

.Banki zasilania ️ Bez iskry, wydajne terminale ładowania.



5.Wykorzystanie urządzeń domowych i IoT

.Małe urządzenia gospodarstwa domowego ️ oczyszczacze powietrza, inteligentne lusterka i urządzenia kuchenne.

.Produkty przesyłowe sygnałów



Zalety konkurencyjne spółki UPE:


1Produkcja wysokiej technologii
Wykorzystuje zaawansowane techniki produkcyjne dla doskonałej jakości produktu.


2Systematyczny system zarządzania
Usprawnione procesy zapewniają efektywność i spójność produkcji.


3. Certyfikacja ISO 9001
Wykazuje zaangażowanie w międzynarodowe standardy zarządzania jakością.


4Zgodność z RoHS
Wszystkie produkty spełniają przepisy o ograniczeniu stosowania substancji niebezpiecznych (RoHS), zapewniając standardy ochrony środowiska i bezpieczeństwa.


5.krótki czas rozwoju
Szybsze cykle prototypowania i produkcji, umożliwiające szybszą dostawę na rynek.


6Konkurencyjne ceny i stabilna jakość
Kosztowo efektywne rozwiązania, nie zagrażając niezawodności.



Dlaczego wybrać UPE?

.Specjalistyka w zakresie personalizacji:Zaprojektujemy magnetyczne złącza pogo i inne rozwiązania dostosowane do Twoich wyjątkowych potrzeb.

.Wsparcie od końca do końca:Od koncepcji do produkcji, zapewniamy kompleksowe usługi badawczo-rozwojowe i produkcyjne.

.Różne zastosowania:Nasze złącza są zoptymalizowane pod kątem trwałości, wydajności i bezproblemowej łączności w różnych branżach.

.Partner z UPE w zakresie najnowocześniejszych rozwiązań łącz magnetycznych łączących precyzję, wydajność i elastyczność



Sposób płatności:T/T, PayPal, OCBC

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane



Opakowanie i wysyłka

Złącza magnetyczne 9 pinów 5A PCB Magnetyczny złącze czarny Mężczyzna i kobieta 3



Dostępne dostosowanie do indywidualnych potrzeb ️ Skontaktuj się z nami w celu uzyskania rozwiązań dostosowanych do potrzeb!
