| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC1450A / VIC1450B |
| Dokument: | VIC1450A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | 8 -pinowe złącze magnetyczne | Materiał: | THN, Brass C3604, SUS304, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 1,0 mm |
| Napięcie: | 12V | Aktualność: | 3A |
| Siła magnetyczna: | 450g | Życie mechaniczne: | 5000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Test w komorze solnej: | 48h |
| Kolor: | czarno żółty | ||
| Podkreślić: | 12V 8 Pin Magnetyczny złącze,3A Magnetyczny łącznik Pogo Pin,Magnetyczny łącznik Pogo Pin |
||

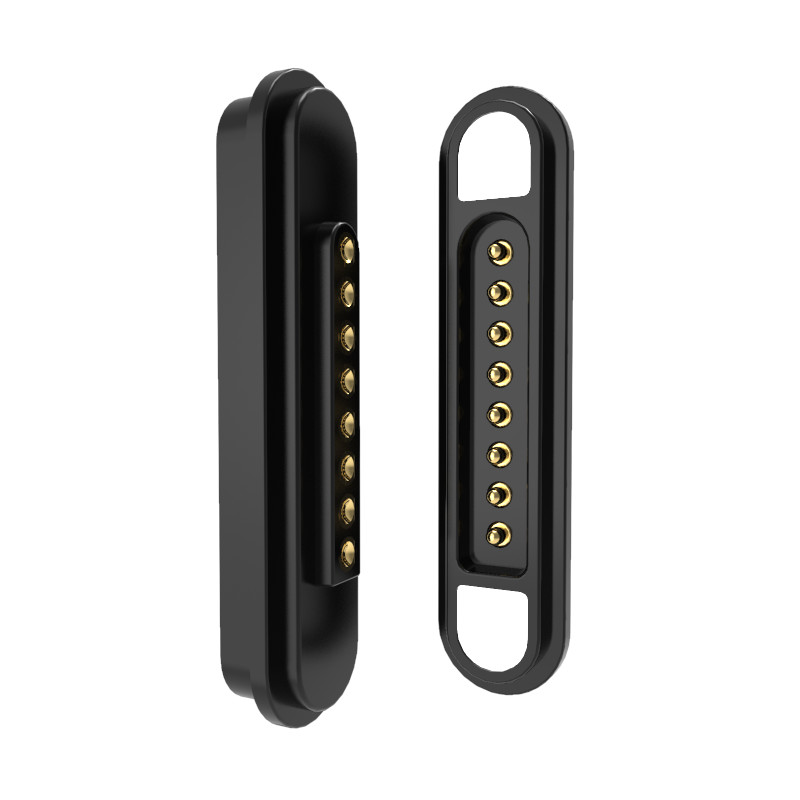

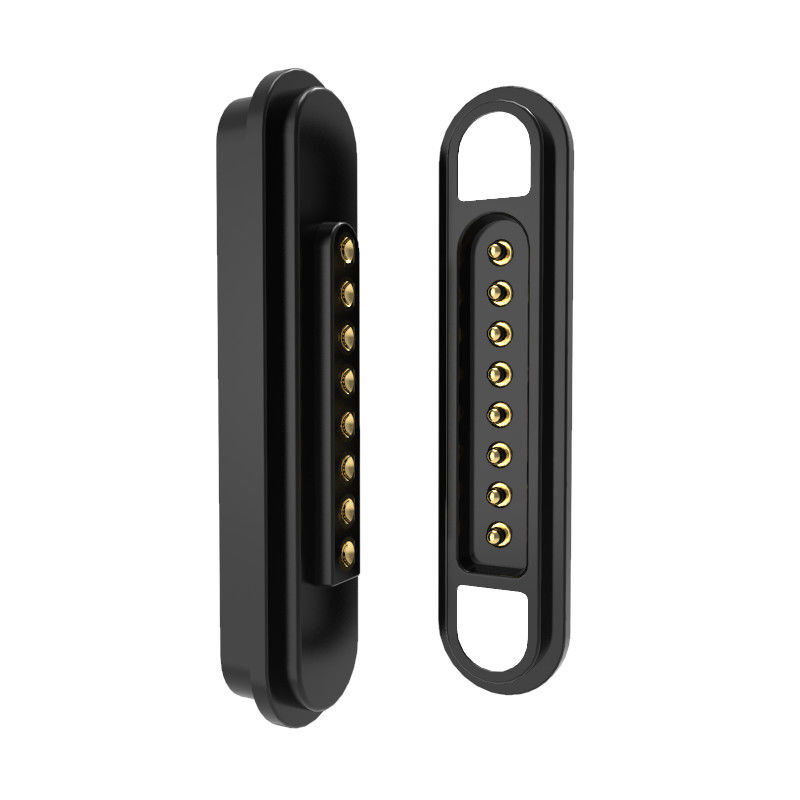

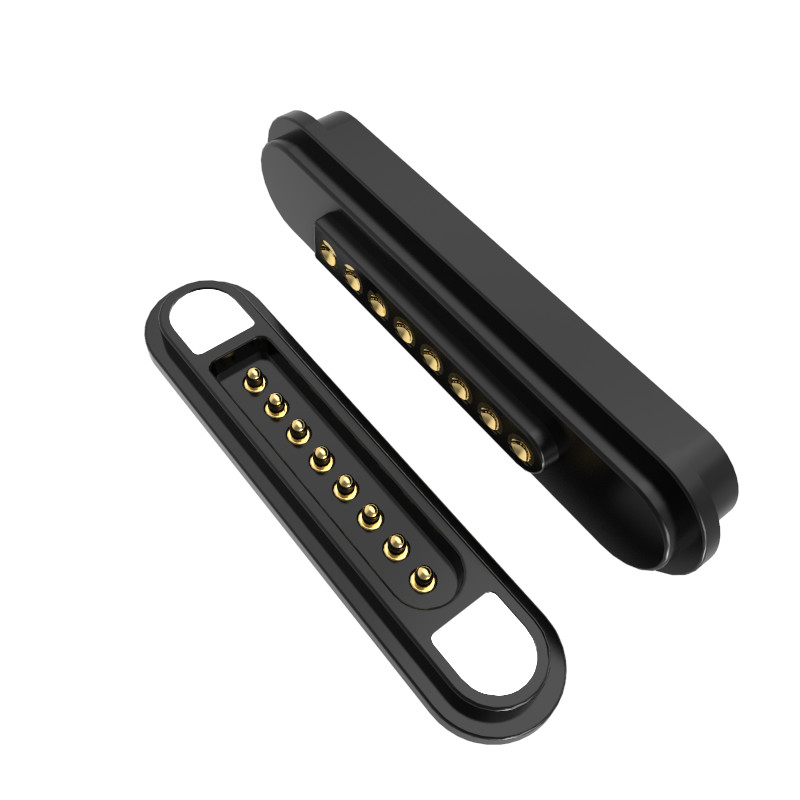

Rodzaj adaptera 8-pin i podłączenie zasilania sprężyny magnetycznej
UPE Professional Magnetic Connector & Magnetic Cable Connector Producer. Klientowe rozwiązania.
UPE jest wiodącym producentem wysokiej jakości złączy magnetycznych i złączy kablowych magnetycznych, specjalizującym się w innowacyjnych, niezawodnych i dostosowywalnych rozwiązaniach łączności.Z naszym zespołem ekspertów i inżynierów, dostarczamy dostosowane konstrukcje złączy magnetycznych, aby spełnić Państwa specyficzne wymagania, zarówno dla zastosowań przemysłowych, konsumenckich czy specjalistycznych.
Materiały i budowa
Pogo Pin/Female Pin:
Materiał podstawowy:Z miedzi
Włókiennicze:Złoto (Au) nad niklem (Ni) dla lepszej przewodności i odporności na korozję.
Plastikowe obudowy:
Materiał:HTN + 30% UL94 V-0 (Czarny)
Magnes:
Klasa: NdFeB N52 (magnes ziem rzadkich o wysokiej wydajności)
Płyty: nikel (Ni) dla trwałości.
Wydajność mechaniczna:
Siła sprężynowa:80 g ± 20 g (w czasie pracy 1,0 mm).
Żywotność mechaniczna:50Minimum 1000 cykli.
Siła magnetyczna:> 450 g (bezpieczne mocowanie).
Odporność na działanie środowiska:
Badanie rozpylania soli:48 godzin (odporny na korozję)
.
Wydajność elektryczna:
Napęd nominalny:12 V.
Prąd nominalny:5.0A.
Odporność kontaktowa:≤ 50 mΩ (na szpilkę).
Badanie wysokiego napięcia:
AC 1000V / 0,5 mA / 3 sekundy.
Prąd stały 1000 V / 0,5 mA / 3 sekundy.
Projekt bezpieczeństwa:Ochrona przed zwarciem.
Zgodność i certyfikacje
Zgodność z ROHS i REACH¢ przyjazne dla środowiska i bezpieczne dla substancji objętych ograniczeniami.
Kluczowe zalety złącza magnetycznego
✅ Trwałe budownictwo: plastikowy materiał odporny na spalanie, kontakty złote i magnesy N52 zapewniają długowieczność.
✅ Wysoka precyzja: ścisłe tolerancje (np. siła sprężyny ± 20 g) dla stałej wydajności.
✅ Bezpieczeństwo: Przejmuje rygorystyczne testy elektryczne i środowiskowe (1000V HV, natrysk soli).
✅ Uniwersalność: Idealny do zastosowań wymagających połączeń o wysokim napięciu i dużej niezawodności.
Parametry łączników magnetycznych 8-pin:
|
Nazwa |
8pin Złącza magnetyczne |
|
Szpilka |
8pin lub na zamówienie |
|
Głupota |
2.20mm |
|
Rodzaj |
W kącie pionowym |
|
Pogo pin |
Z miedzi |
|
Mieszkania |
Czarny HTN+30%GF UL94 V-0 |
|
Magnes |
Neodymowy bor żelaza |
|
Magnetyczna |
N52 ((Wymóg) |
|
Siła magnetyczna |
450G |
|
Siła sprężyny |
80g±20g, w1.0Pracująca buraka. |
|
Żywotność mechaniczna |
5000 cyklu Min.. |
|
Aktualność |
3.0A |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
High badanie napięcia |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |

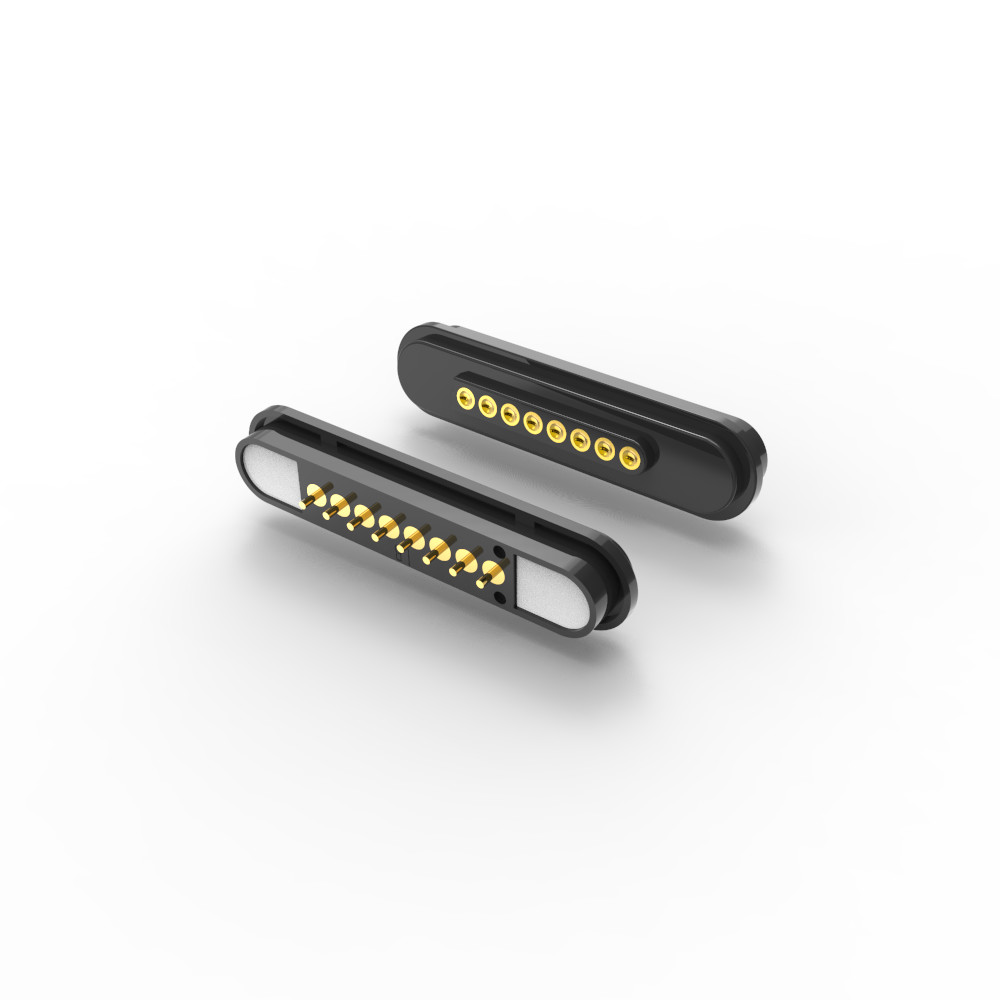

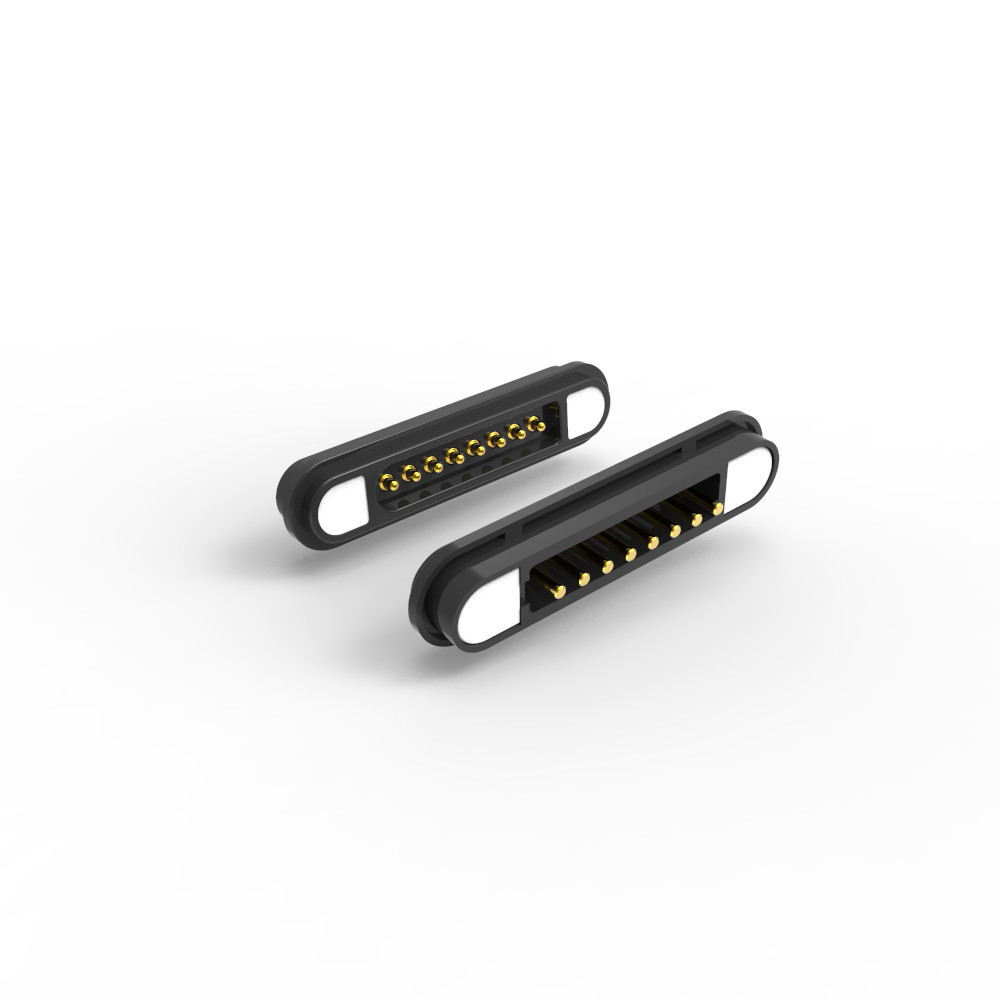

Złącza magnetyczne o masie 8 pinów:
Złącza magnetyczne o masie 8 pinów:
Zalecane układy płyt:
Tolerancja układu: ± 0,05 mm
Zalety konkurencyjne spółki UPE:
1Produkcja wysokiej technologii
Wykorzystuje zaawansowane techniki produkcyjne dla doskonałej jakości produktu.
2Systematyczny system zarządzania
Usprawnione procesy zapewniają efektywność i spójność produkcji.
3. Certyfikacja ISO 9001
Wykazuje zaangażowanie w międzynarodowe standardy zarządzania jakością.
4Zgodność z RoHS
Wszystkie produkty spełniają przepisy dotyczące ograniczenia stosowania substancji niebezpiecznych (RoHS), zapewniając standardy ochrony środowiska i bezpieczeństwa.
5.krótki czas rozwoju
Szybsze cykle prototypowania i produkcji, umożliwiające szybszą dostawę na rynek.
6Konkurencyjne ceny i stabilna jakość
Kosztowo efektywne rozwiązania, nie zagrażając niezawodności.
Dlaczego wybrać UPE?
Specjalistyka w zakresie personalizacji:Zaprojektujemy magnetyczne złącza pogo i inne rozwiązania dostosowane do Twoich wyjątkowych potrzeb.
Wsparcie od końca do końca:Od koncepcji do produkcji, zapewniamy kompleksowe usługi badawczo-rozwojowe i produkcyjne.
Różne zastosowania:Nasze złącza są zoptymalizowane pod kątem trwałości, wydajności i bezproblemowej łączności w różnych branżach.
Partner z UPE w zakresie najnowocześniejszych rozwiązań łącz magnetycznych łączących precyzję, wydajność i elastyczność
Zastosowanie złączy magnetycznych:
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
