| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC1402A/ VIC1402B |
| Dokument: | VIC1402A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącza magnetyczne | Materiał: | THN, Brass C3604, SUS304, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 1,0 mm |
| Napięcie: | 12V | Aktualność: | 5A |
| Siła magnetyczna: | 450g | Życie mechaniczne: | 5000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Test w komorze solnej: | 48h |
| Kolor: | czarno żółty | ||
| Podkreślić: | Złącza magnetyczne pod kątem prostym,Złącze na wiosnę z 8 szpilkami,Złącze wiośnikowe męskie |
||

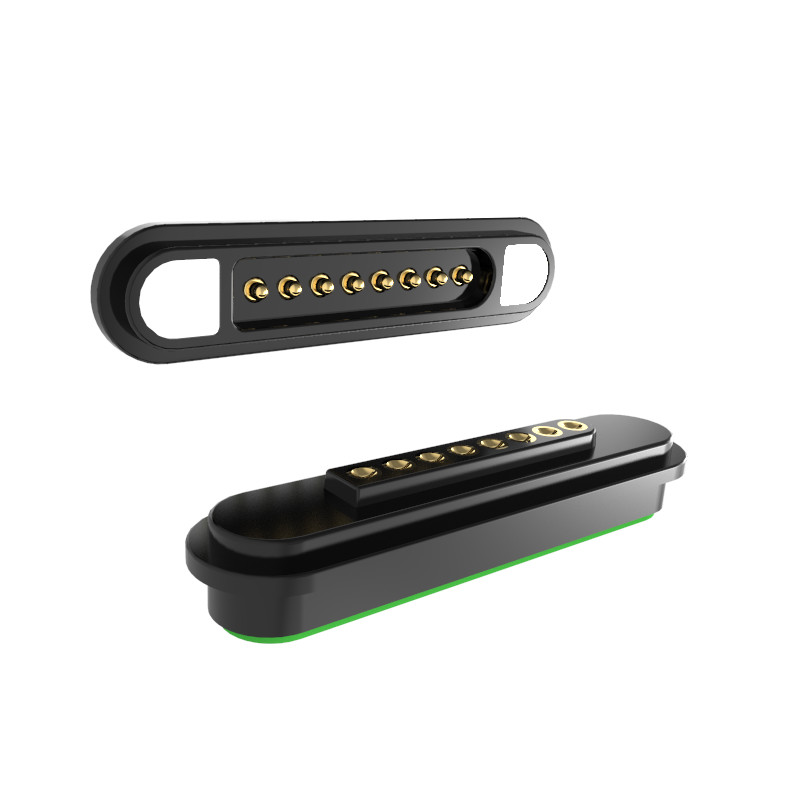

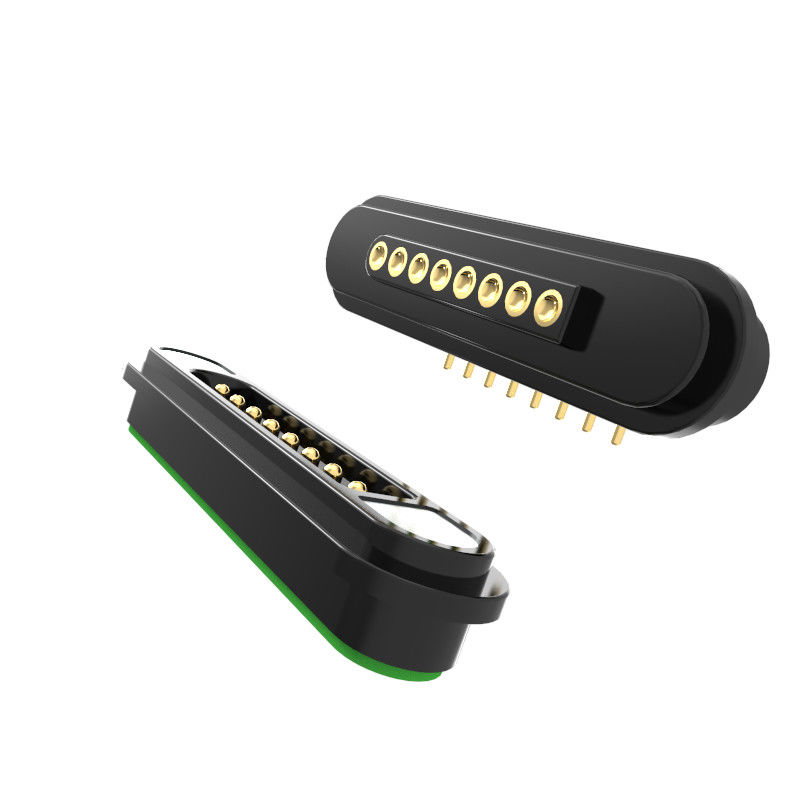

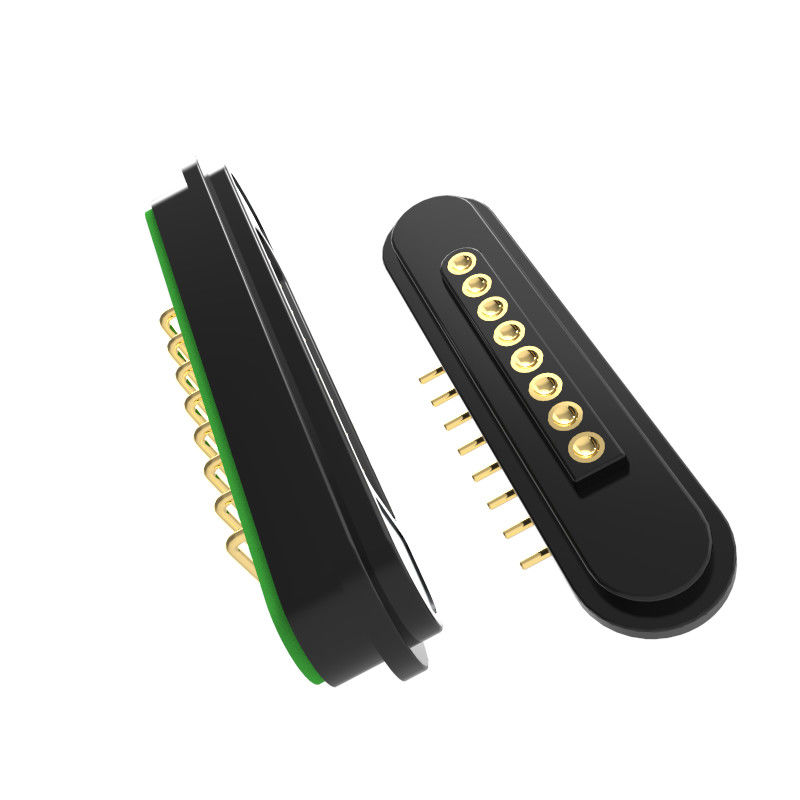

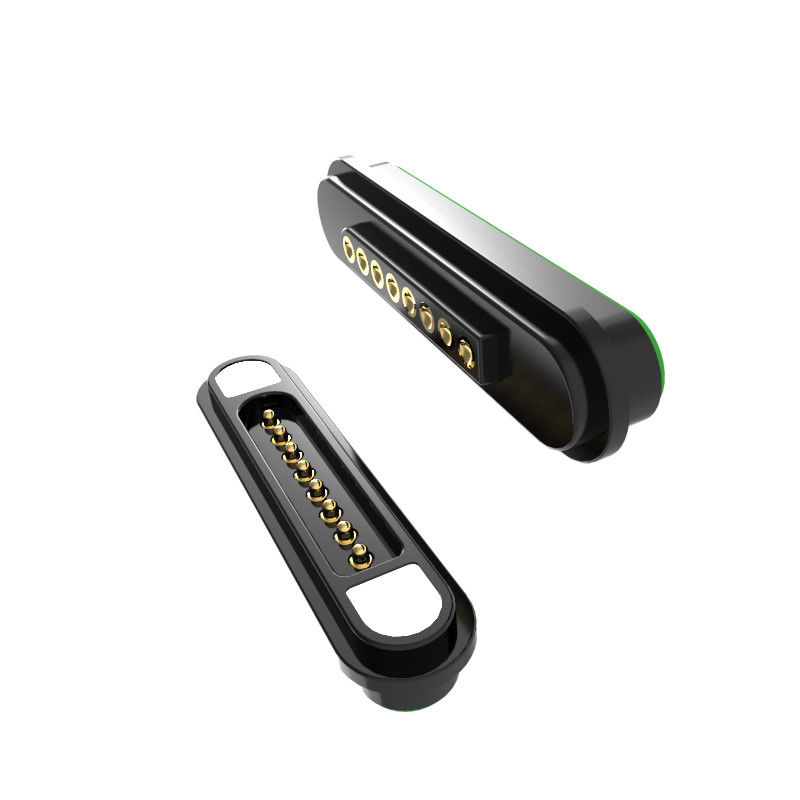

W kącie pionowym 8pin męski kobiecy magnetyczny pogo pin ładowanie sprężynowy ładowany złącza, kobiecy pin jest wgłobiony.
1Materiały i budowa
Metalowa igła (szpilka kontaktowa)
Złote mosiądz (dla odporności na korozję i przewodności).
Plastikowe obudowy:
HTN (nylon wysokotemperaturowy) + 30% wypełniacza.
UL94 V-0 (odporny na ogień, samogasiewny).
Czarny kolor, wytrzymający wysokie temperatury.
Magnes:
Neodymium Iron Boron (NdFeB) magnet stały (wysoka siła magnetyczna).
Opcjonalna powłoka z żywicy epoksydowej w celu zapewnienia odporności na korozję (przedstawiona w 48-godzinnym badaniu na rozpylanie soli).
2Właściwości mechaniczne
Siła sprężynowa:80 g ± 20 g przy wysokości roboczej 1,0 (zapewnia stabilne ciśnienie stykowe).
Czas trwania:≥ 50 000 cykli rozmnażania
Siła przyciągania magnetycznego:≥ 450 g międzyczęści męskie i żeńskie (silny uchwyt dla bezpiecznego dokowania).
3Właściwości elektryczne
Napęd nominalny:12 V.
CiągłePracaPrąd:5.0A.
Odporność stykowa (Pin):≤ 50 mΩ (niska impedancja dla skutecznego przekazywania mocy).
Badanie wysokiego napięcia:
AC 1000V, 0,5mA, 3 sekundy
Prąd stały 1000 V, 0,5 mA, 3 sekundy
Bezpieczeństwo i zgodność
Wymagania dotyczące:Zapobiega przypadkowym prądem.
Polarność i oznaczenie kierunku:Jasna identyfikacja dla prawidłowego parzenia.
Standardy środowiskowe:
Zgodne z ROHS i REACH(bez ołowiu i bez substancji niebezpiecznych)
Wyjaśnienie zastosowania produktu (nie ograniczające się do następującego):
1Płyty PCB mogą być lutowane za pomocą wtyczki;
2. formowanie i formowanie wtryskowe;
Parametry łączników magnetycznych 8-pin:
|
Nazwa |
8pin Złącza magnetyczne |
|
Szpilka |
8pin lub na zamówienie |
|
Głupota |
2.20mm |
|
Rodzaj |
W kącie pionowym |
|
Pogo pin |
Z miedzi |
|
Mieszkania |
Czarny HTN+30%GF UL94 V-0 |
|
Magnes |
Neodymowy bor żelaza |
|
Magnetyczna |
N52 ((Wymóg) |
|
Siła magnetyczna |
450G |
|
Siła sprężyny |
80g±20g, w1.0Pracująca buraka. |
|
Żywotność mechaniczna |
5000 cyklu Min.. |
|
Aktualność |
5.0A |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
High badanie napięcia |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Złącza magnetyczne o masie 8 pinów:
Złącza magnetyczne o masie 8 pinów:
Zalecane układy płyt:
Tolerancja układu: ± 0,05 mm
Zalety konkurencyjne spółki UPE:
1Produkcja wysokiej technologii
Wykorzystuje zaawansowane techniki produkcyjne dla doskonałej jakości produktu.
2Systematyczny system zarządzania
Usprawnione procesy zapewniają efektywność i spójność produkcji.
3. Certyfikacja ISO 9001
Wykazuje zaangażowanie w międzynarodowe standardy zarządzania jakością.
4Zgodność z RoHS
Wszystkie produkty spełniają przepisy o ograniczeniu stosowania substancji niebezpiecznych (RoHS), zapewniając standardy ochrony środowiska i bezpieczeństwa.
5.krótki czas rozwoju
Szybsze cykle prototypowania i produkcji, umożliwiające szybszą dostawę na rynek.
6Konkurencyjne ceny i stabilna jakość
Kosztowo efektywne rozwiązania, nie zagrażając niezawodności.
Dlaczego klienci wybierają nas?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
7Normy środowiskowe produktów
Zastosowanie złączy magnetycznych:
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
