Plastikowy łącznik pod kątem prawym z podłączeniem z giętymi szpilkami Pogo

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: UPE
Orzecznictwo: ISO9002
Numer modelu: VIC1302A /VIC1302C
Dokument: VIC1302A.pdf
Minimalne zamówienie: 5000
Cena: $1-$5
Szczegóły pakowania: Worki PE
Czas dostawy: 12-15 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 5kpcs/dzień
Szczegóły informacji
nazwisko: łącznik szpilek pod kątem prostym Materiał: THN, Brass C3604, SUS304, NDFEB N52
Siła Wiosny: 80g ± 20 g Pracujący storke: 1,0 mm
Napięcie: 12V Aktualność: 5A
Siła magnetyczna: 450g Życie mechaniczne: 5000 cykl min.
Rezystancja styku: 50mΩ Max (PIN) Test w komorze solnej: 48h
Kolor: czarno żółty
Podkreślić:

Plastikowy łącznik szczytowy pod kątem prawym

,

Złącze z giętkimi szpilkami

,

Podłączacze Pogo Pins 7 Pin


opis produktu

HTN plastikowy 7pin gięty wiosną ładowany pogo pin magnetyczny z PCB

Złącze magnetyczne pod kątem prostym jest specjalistycznym rozwiązaniem połączeń międzysystemowych przeznaczonym do zastosowań wymagających niezawodnych połączeń o wysokim cyklu z wyrównaniem magnetycznym.



Kluczowe cechy:



1Konfiguracja.7-Pin

Zapewnia wiele dróg przewodzących dla zasilania, danych lub transmisji sygnału.

Powszechne w ładowaniu, przekazywaniu danych lub modułowych połączeniach elektronicznych.



2- Wiosenne szpilki Pogo

Zapewnia stałe ciśnienie kontaktowe i kompensuje drobne nieporozumienia.

Zwiększa trwałość (zazwyczaj przeznaczona na tysiące cykli wstawiania).



3.Magnetyczne sprzężenie

Używa wbudowanych magnesów do bezpiecznego, szybkiego mocowania/odłączania.

Samoregulowanie dla wygody użytkownika.



4.HTN Plastikowe obudowy

Nylon o wysokiej temperaturze (HTN) zapewnia doskonałą wytrzymałość mechaniczną, odporność na ciepło i trwałość.

Lekkie, ale solidne, nadające się do zastosowań w elektronikach przemysłowych lub użytkowych.

5.Konstrukcja gięcia (elastyczna/regulowalna)

Może umożliwiać elastyczność kątową lub łagodzenie obciążeń w celu zapobiegania uszkodzeniu kabla.

Przydatne w urządzeniach do noszenia, obracających się stawach lub aplikacjach o ciasnej przestrzeni.



Typowe zastosowania:

Elektronika modułowa (drony, robotyka, moduły odłączalne).

Urządzenia medyczne (czujniki noszone, sprzęt do szybkiego odłączenia).

Urządzenia użytkowe (kable do ładowania magnetycznego, doky smartwatchów).

Sprzęt przemysłowy (przełączniki wodoodporne/trwałe do trudnych warunków) ect.



Zalety:

✔ Niezawodne podłączenie

✔ Przystępne dla użytkownika

✔ Oszczędność miejsca

✔ Wytrzymały HTN jest odporny na zużycie, ciepło i chemikalia



Siła przyciągania magnetycznego pomiędzy męskim i żeńskim interfejsem dokującym 7-pinkowego złącza magnetycznego pod kątem prostym wynosi > 450 g,który jest kluczowy dla stabilnych połączeń w zastosowaniach o wysokich wibracjach lub przenośnych. W konektorze magnetycznym dla mężczyzny i kobiety wykorzystuje się magnesy neodymowe klasy N52, N52 jest najwyższą klasą dostępnych w handlu magnesów neodymowych, jest wysokiej wydajności trwałe.



Parametry złączy magnetycznych 7-pin:

Nazwa

7pin Złącza magnetyczne

Szpilka

7pin lub na zamówienie

Głupota

2.20mm

Rodzaj

W kącie pionowym

Pogo pin

Z miedzi

Mieszkania

Czarny HTN+30%GF UL94 V-0

Magnes

Neodymowy bor żelaza

Magnetyczna

N52 ((Wymóg)

Siła magnetyczna

450G

Siła sprężyny

8020g, w1.0Pracująca buraka.

Żywotność mechaniczna

5000 cyklu Min..

Aktualność

5A

napięcie

12 V prądu stałego

Odporność kontaktowa

50mΩ Max (PIN).

High badanie napięcia

AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC.

Badanie rozpylania soli

48h

Certyfikacja

Produkt zgodny z ROHS lub REACH

Badanie

100% otwarty i krótki test

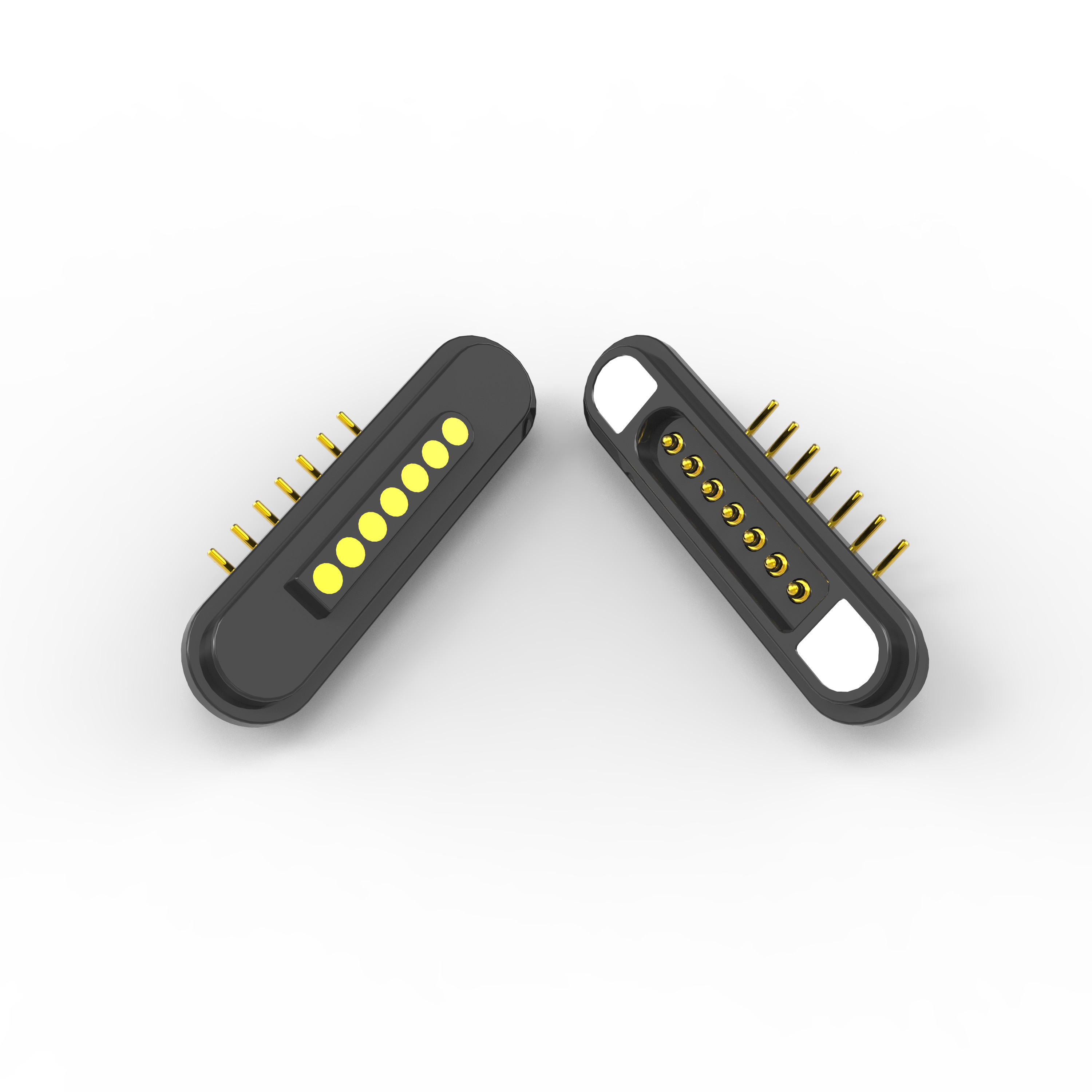

Złącza magnetyczne zgięte na 7 szpilek:

Plastikowy łącznik pod kątem prawym z podłączeniem z giętymi szpilkami Pogo 0

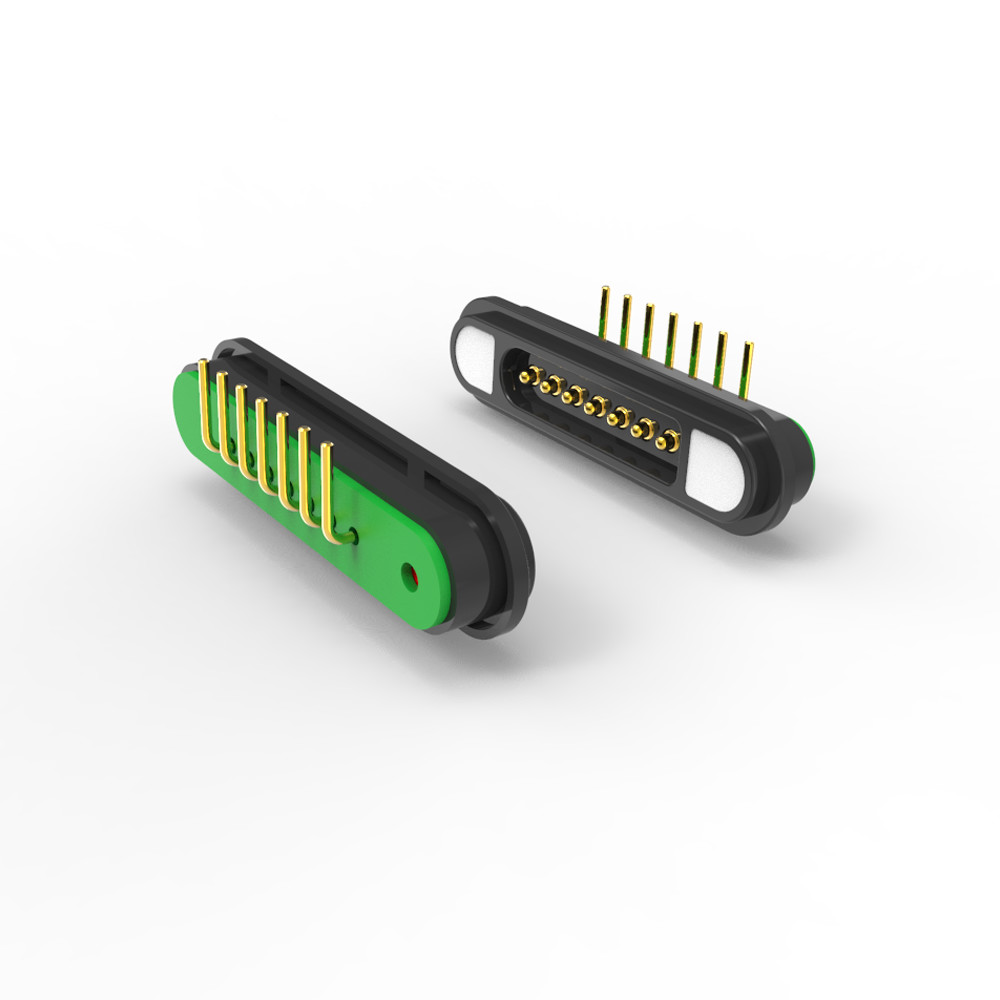

7pin łączników magnetycznych zgiętych z włókna kobiecego:

Plastikowy łącznik pod kątem prawym z podłączeniem z giętymi szpilkami Pogo 1

Zalecane układy płyt:

Plastikowy łącznik pod kątem prawym z podłączeniem z giętymi szpilkami Pogo 2 Tolerancja układu: ± 0,05 mm



Dlaczego klienci wybierają nas?

1.Kustomowanie i elastyczność

2.Szybkie próbki = szybszy czas wprowadzania do obrotu

3Każdy złącze podlega rygorystycznym kontrolom jakości.

Wchodząca kontrola materiału

Kontrole jakości w toku

100% końcowe badanie

Śledzenie i zgodność

4Elastyczność kontroli jakości ukierunkowana na klienta

5Współpraca QC w czasie rzeczywistym



Zastosowanie złączy magnetycznych:

Plastikowy łącznik pod kątem prawym z podłączeniem z giętymi szpilkami Pogo 3



Możemy zaoferować usługi projektowania

Plastikowy łącznik pod kątem prawym z podłączeniem z giętymi szpilkami Pogo 4



Sposób płatności:T/T, PayPal, OCBC

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane



Opakowanie i wysyłka

Plastikowy łącznik pod kątem prawym z podłączeniem z giętymi szpilkami Pogo 5
