| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC1302A/ VIC1302B |
| Dokument: | VIC1302A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącza magnetyczne | Materiał: | THN, Brass C3604, SUS304, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 1,0 mm |
| Napięcie: | 12V | Aktualność: | 5A |
| Siła magnetyczna: | 450g | Życie mechaniczne: | 5000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Test w komorze solnej: | 48h |
| Kolor: | czarno żółty | ||
| Podkreślić: | 5A Połączenia magnetyczne,Złącza magnetyczne 7 pinów,Magnetyczny łącznik męski-męski pod kątem prawym |
||

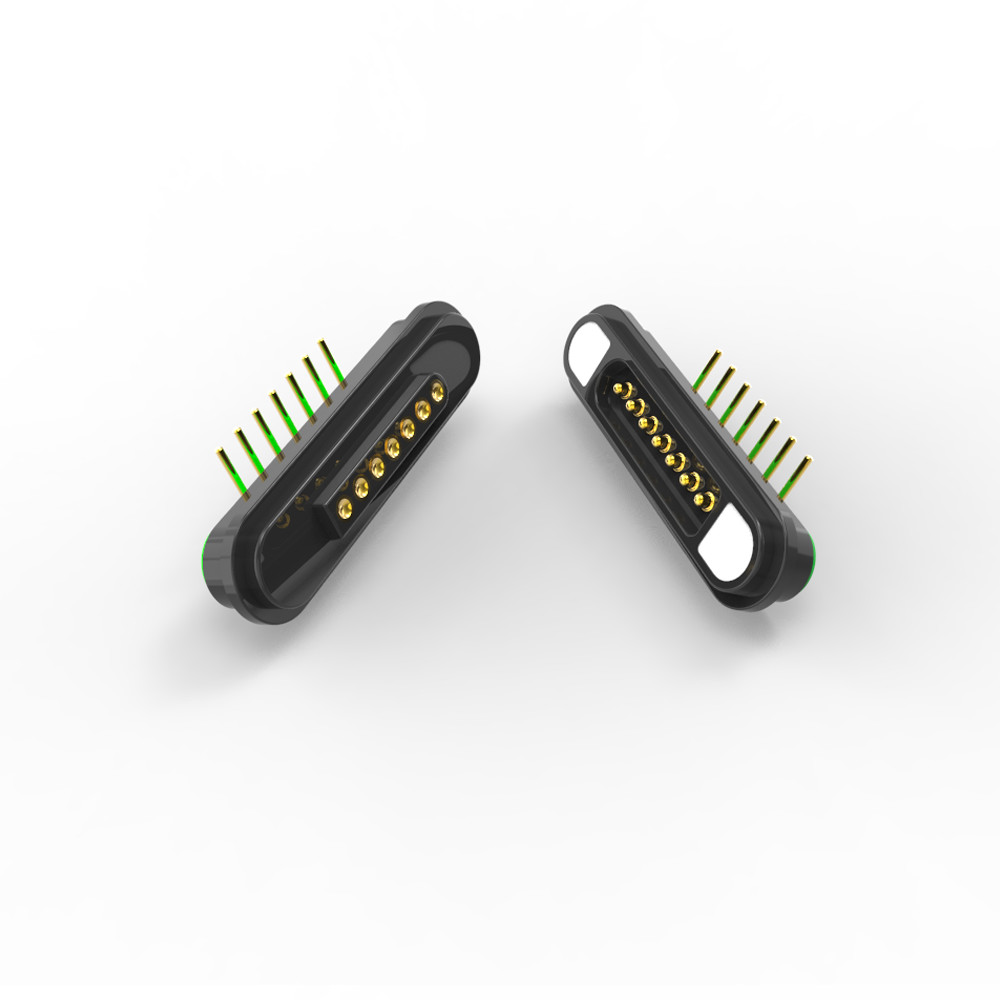

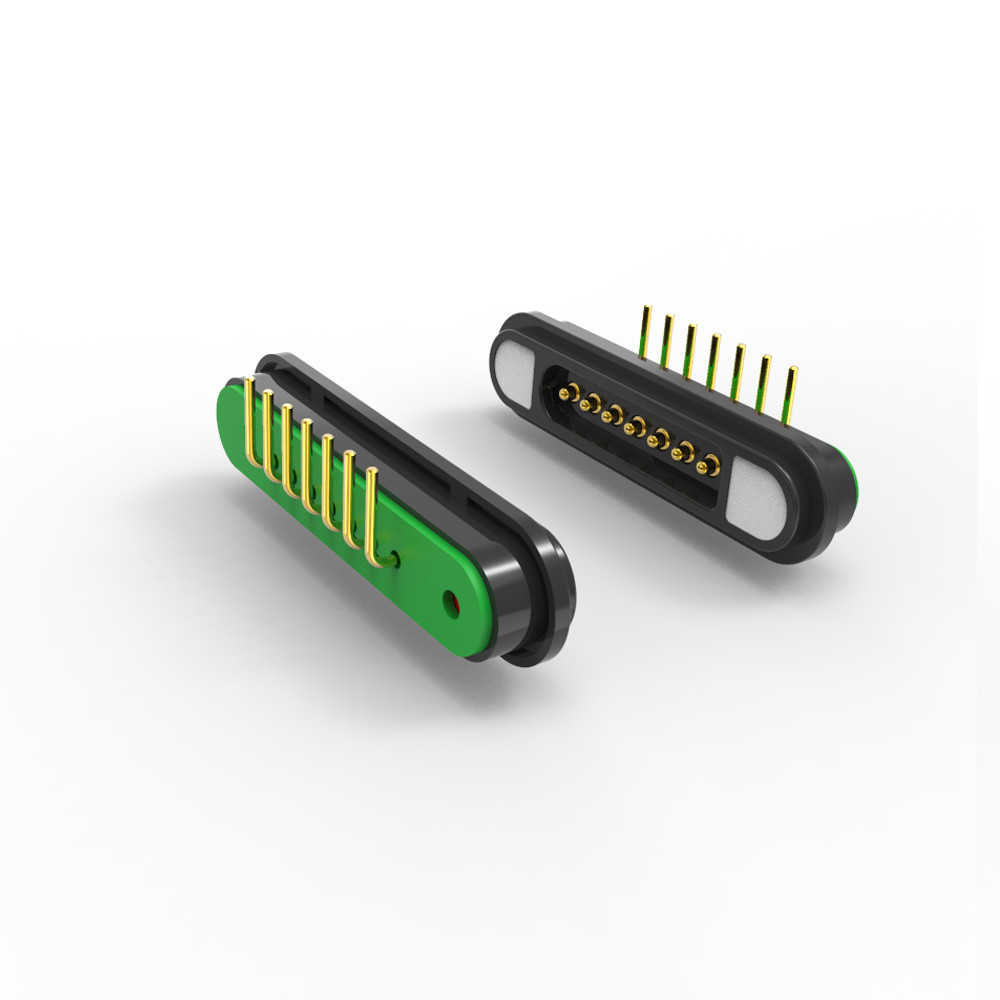

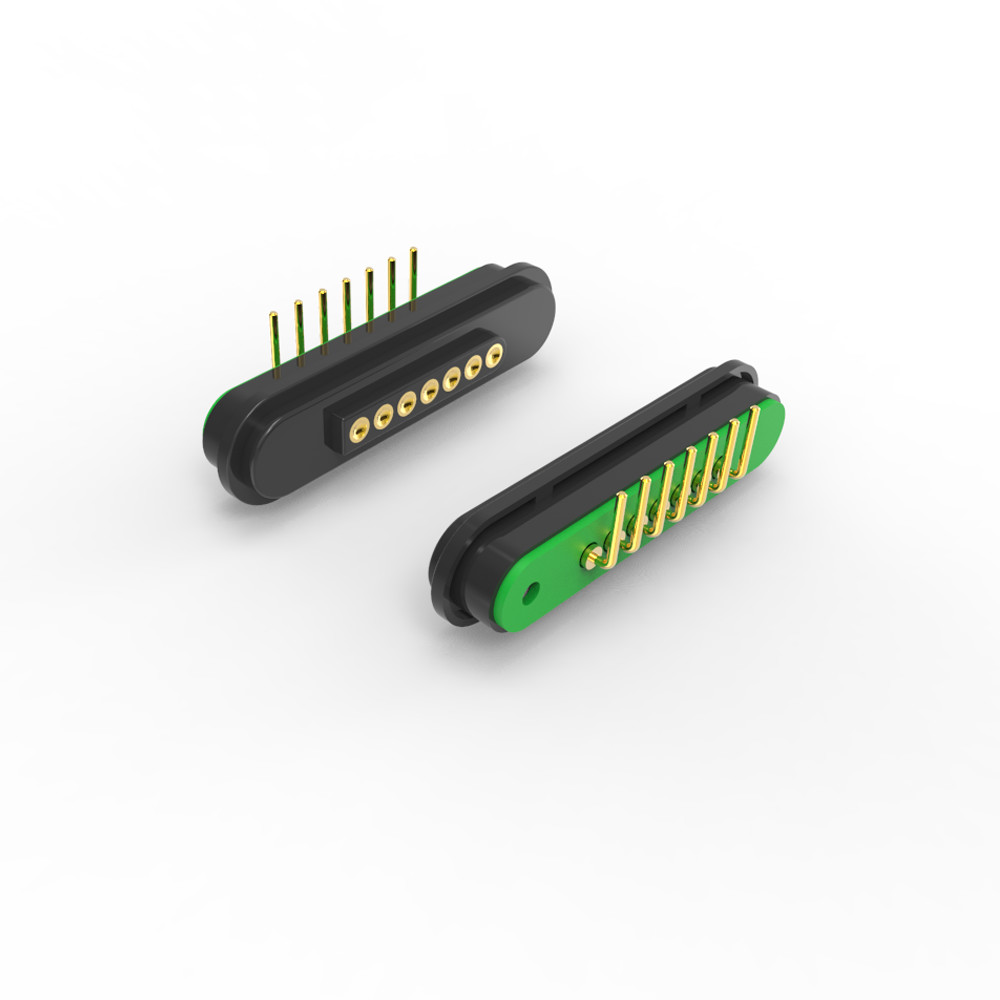

5A 2,2 mm rozpiętość 7pin męski kobiecy prawy kąt pogo pin magnetyczny złącza.
7pin magnetyczny złącze jest kompaktowe, średnio prądowe rozwiązanie połączenia przeznaczone do bezpiecznych i odłączalnych połączeń w elektronikach.
Główne specyfikacje:
Prąd ciągły:5A
Poziom napięcia12V
/Słońce:2.2 mm (kompaktowe odstępy dla gęstych układów PCB).
Numer szpilki:7-pin (męski + kobiecy pary).
Projekt pod kątem prostym:Oszczędza przestrzeń w ciasnych zamknięciach.
Kontakty Pogo Pin:Wiosenną dla niezawodnych, nisko odpornych połączeń.
Płeć:Dostępne są wersje męskie i żeńskie (pary parające).
Siła przyciągania magnetycznego pomiędzy męskim i żeńskim interfejsem dokującym 7-pinkowego złącza magnetycznego pod kątem prostym wynosi > 450 g,który jest kluczowy dla stabilnych połączeń w zastosowaniach o wysokich wibracjach lub przenośnych. W konektorze magnetycznym dla mężczyzny i kobiety wykorzystuje się magnesy neodymowe klasy N52, N52 jest najwyższą klasą dostępnych w handlu magnesów neodymowych, jest wysokiej wydajności trwałe.
Zastosowanie:
Elektronika modułowa:PCB z szybkim uwalnianiem, urządzenia do badań.
Urządzenia użytkowe:Magnetyczne porty do ładowania/danych (np. urządzenia noszone, IoT).
Urządzenia medyczne/przemysłowe:Wielokrotne złącza do diagnostyki.
Drony i robotyka:Odłączalne połączenia zasilania/sygnału, ect.
Zalety:
✅Oszczędność miejsca:Prawy kąt + 2,2 mm pasuje do małych urządzeń.
✅Trwałość:Pogo Pins wytrzymują wielokrotne cykle parzenia, przetrwanie ponad 5000 razy mniejsze
✅Użytkownikowi przyjazny:Magnetyczne samowystosowanie ułatwia połączenia.
✅Modularność:Łatwe wymiany/modernizacje.
Parametry złączy magnetycznych 7-pin:
|
Nazwa |
7pin Złącza magnetyczne |
|
Szpilka |
7pin lub na zamówienie |
|
Głupota |
2.20mm |
|
Rodzaj |
W kącie pionowym |
|
Pogo pin |
Z miedzi |
|
Mieszkania |
Czarny HTN+30%GF UL94 V-0 |
|
Magnes |
Neodymowy bor żelaza |
|
Magnetyczna |
N52 ((Wymóg) |
|
Siła magnetyczna |
450G |
|
Siła sprężyny |
80g±20g, w1.0Pracująca buraka. |
|
Żywotność mechaniczna |
5000 cyklu Min.. |
|
Aktualność |
5A |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
High badanie napięcia |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
7pin męski magnes pod kątem prostym:
7pin kobiece łączniki magnetyczne pod kątem prostym:
Zalecane układy płyt:
Tolerancja układu: ± 0,05 mm
Dlaczego klienci wybierają nas?
1.Kustomowanie i elastyczność
2.Szybkie próbki = szybszy czas wprowadzania do obrotu
3Każdy złącze podlega rygorystycznym kontrolom jakości.
Wchodząca kontrola materiału
Kontrole jakości w toku
100% końcowe badanie
Śledzenie i zgodność
4Elastyczność kontroli jakości ukierunkowana na klienta
5Współpraca QC w czasie rzeczywistym
Zastosowanie złączy magnetycznych:
Możemy zaoferować usługi projektowania
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
