| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC1202A/ VIC1202C |
| Dokument: | VIC1202A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącza magnetyczne | Poziom: | 2,2 mm |
|---|---|---|---|
| Materiał: | THN, Brass, SUS304, NDFEB N52 | Siła Wiosny: | 80g ± 20 g |
| Pracujący storke: | 1,0 mm | Aktualność: | 5,0 A |
| Napięcie: | 12V | Siła magnetyczna: | 600g |
| Życie mechaniczne: | 50000 cykl min. | Rezystancja styku: | 50mΩ Max (PIN) |
| Test w komorze solnej: | 48h | ||
| Podkreślić: | Złącza magnetyczne pod kątem prostym,Złącza magnetyczne 6 pinów,Złącza zasilania magnetycznego 2 |
||

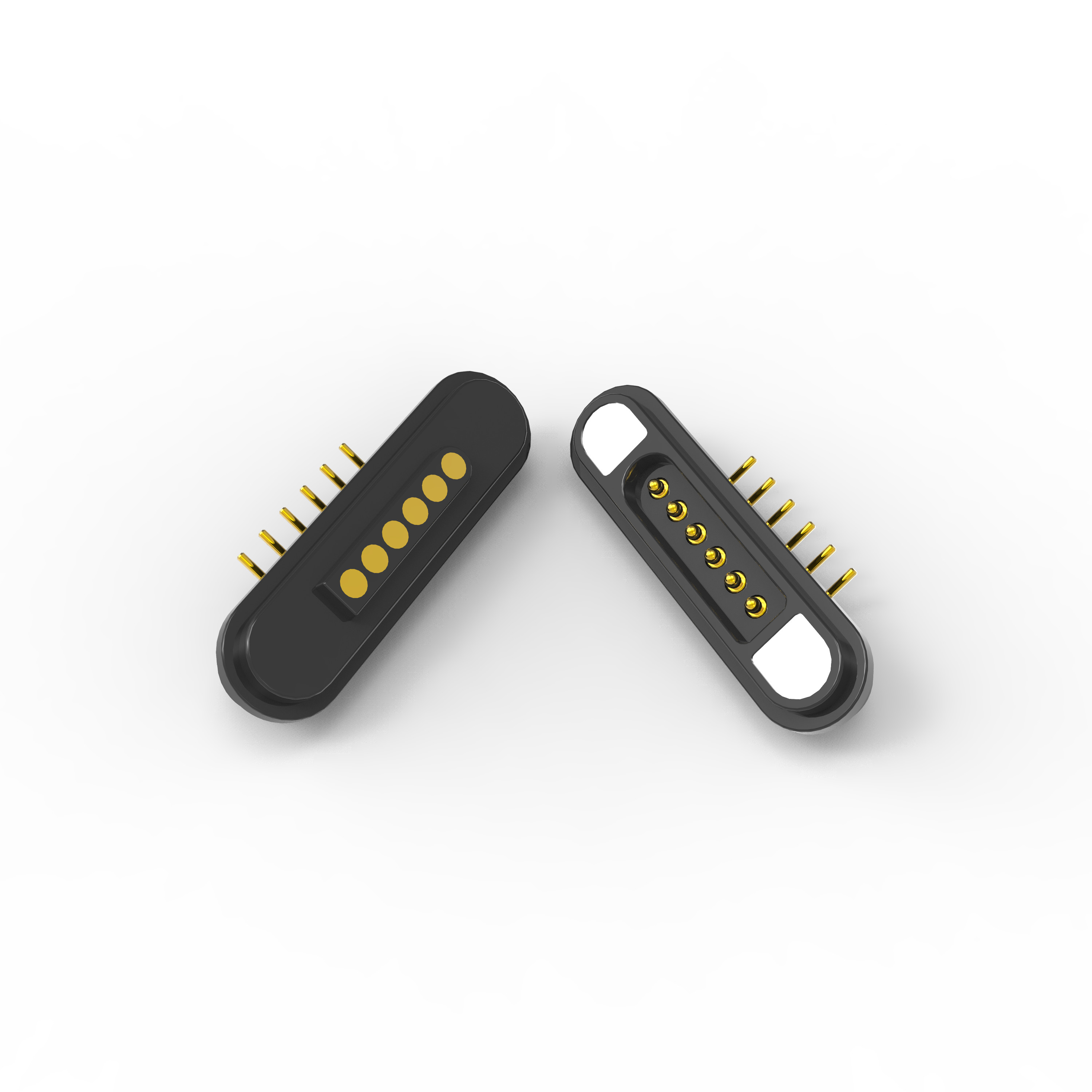

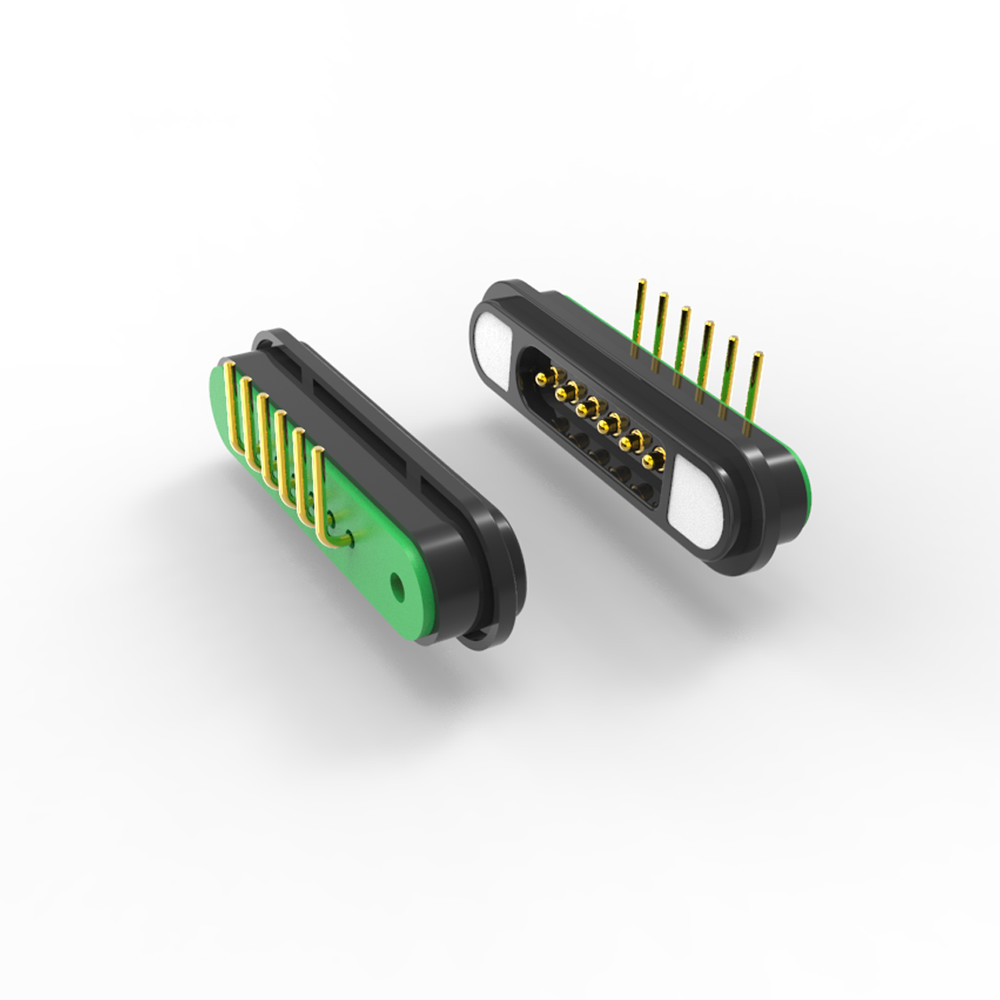

W kącie pionowym 6Pin męski i kobiecy magnetyczny kabel ładowania złącza do robota, kobiecy pin jest płaszczyzna
1.Kluczowe cechy
.Magnesy neodymowe (NdFeB) o sile utrzymania ≥ 600G do doków aplikacyjnych.
.Samoregulacja.
√Konfiguracja 6-pin pod kątem prostym
.Oszczędność przestrzeni 90° przymocowanie PCB (opcje lutowania/SMT).
.Wyłączenie: 2x moc (+12V/GND) + 2x dane + 2x zarezerwowane (przystosowalne).
√High Trwałość
.50,000+ cykli łączenia (przeładowane sprężyny złote szpilki).
.Opcja IP67 (odporna na kurz/wodę dla robotów przemysłowych).
√Bezpieczeństwo i zgodność
.Projektowanie przeciwiskrowe (przeładowanie przenośników niskiego napięcia).
.Ochrona przed zwarciem/przekrętem.
.RoHS, REACH, UL94 V-0 zgodne.
2Specyfikacje techniczne
|
Kategoria |
Parametry |
Wartość |
|
Elektryczne |
Poziom napięcia |
12 V prądu stałego |
|
Prąd stały |
5A (na klawisz zasilania) |
|
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
|
Wyroby mechaniczne |
Wiosna Siła |
80 g ± 20 g |
|
Siła magnetyczna |
600 g |
|
|
Temperatura pracy |
-40°C do +105°C |
|
|
Materiały |
Mieszkania |
HTN+30% UL94 V-0 czarny, |
|
Kontakty |
Miedzi + złoto |
|
|
Magnes |
Neodymowy bor żelaza |
rysunek techniczny łącznika magnetycznego o prawym kącie 6pin:
rysunek techniczny łącznika magnetycznego o prawym kącie 6pin:
Dlaczego wybrać UPE:
Szybkie prototypowanie: 3-5 dni dla próbek
. Kosztowo efektywne: Konkurencyjne ceny MOQ
Zapewnienie jakości: 100% automatyczne badania
. Produkcja wysokiej technologiiz precyzyjną inżynierią
Systematyczna kontrola jakościdla stałej wydajności
Zalety złącza magnetycznego:
1) Automatyczne przyłączenie adsorpcji; łatwa obsługa;
2) Używa interfejsu magnetycznego, aby urządzenie łatwiej było usunąć.
3) Wysoki cykl życia. Wspiera 50,000-300,000 wielokrotności ponownego przyłączenia;
4) Łatwo jest dostosować konstrukcję wodoodporną, żeńska może osiągnąć odporność na kurz i wodę (IP68);
5) Wspierają wysoki prąd (3A-20A), szybsze ładowanie;
6) Doskonała odporność na korozję (48H-120H) spełnia trudne warunki;
8)Forma dostosowana do dopasowania kształtu produktu, poprawa punktu sprzedaży produktu;
9)Pozycjonowanie magnesów, stosowanie magnesów i konstrukcja do ochrony podwójnych obwodów
kierunek (jest zorientowany i przyjazny dla użytkownika)
10) Doskonała skalowalność interfejsu,można osiągnąć ((Power Signal Video Audio Jack Etc);
11) czas rozwoju jest krótki, niskokosztowe formy do dostosowania;
12) Zapewnia niezawodną transmisję sygnału RF.0
Zastosowanie złączy magnetycznych:
