| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC1202A /VIC1202B |
| Dokument: | VIC1202A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącza magnetyczne | Materiał: | THN, Brass, SUS304, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 1,0 mm |
| Aktualność: | 5,0 A | Napięcie: | 12V |
| Siła magnetyczna: | 600g | Życie mechaniczne: | 50000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Test w komorze solnej: | 48h |
| Podkreślić: | 6 złączy magnetycznych,Złącza magnetyczne 5A,5A Podpięty pod kątem prostym łącznik Pogo |
||

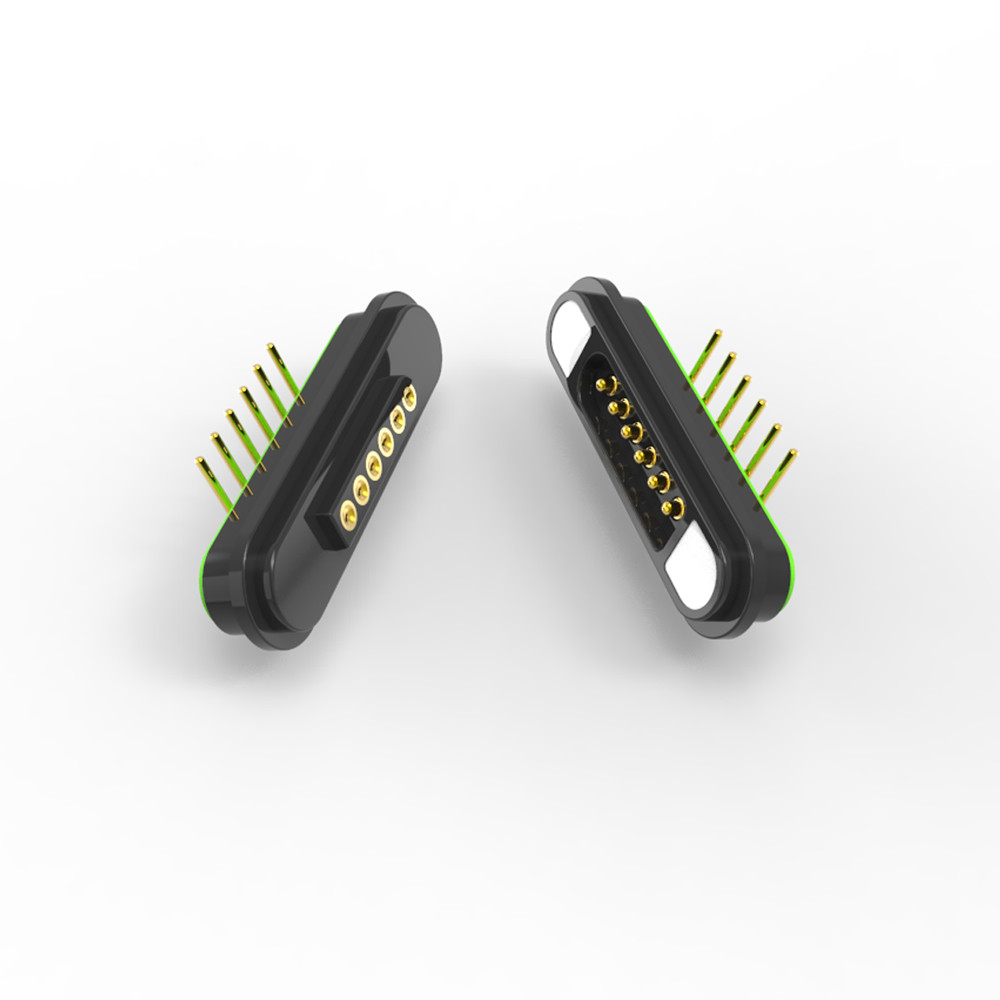

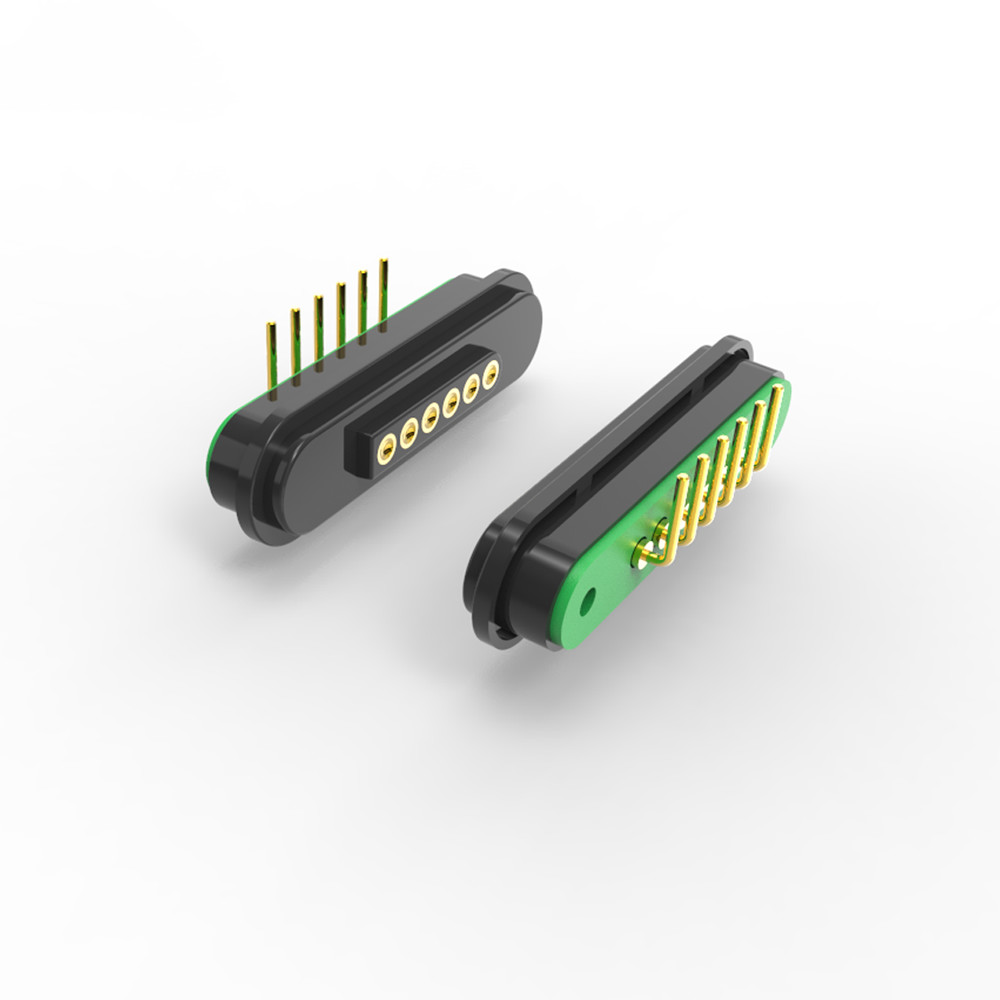

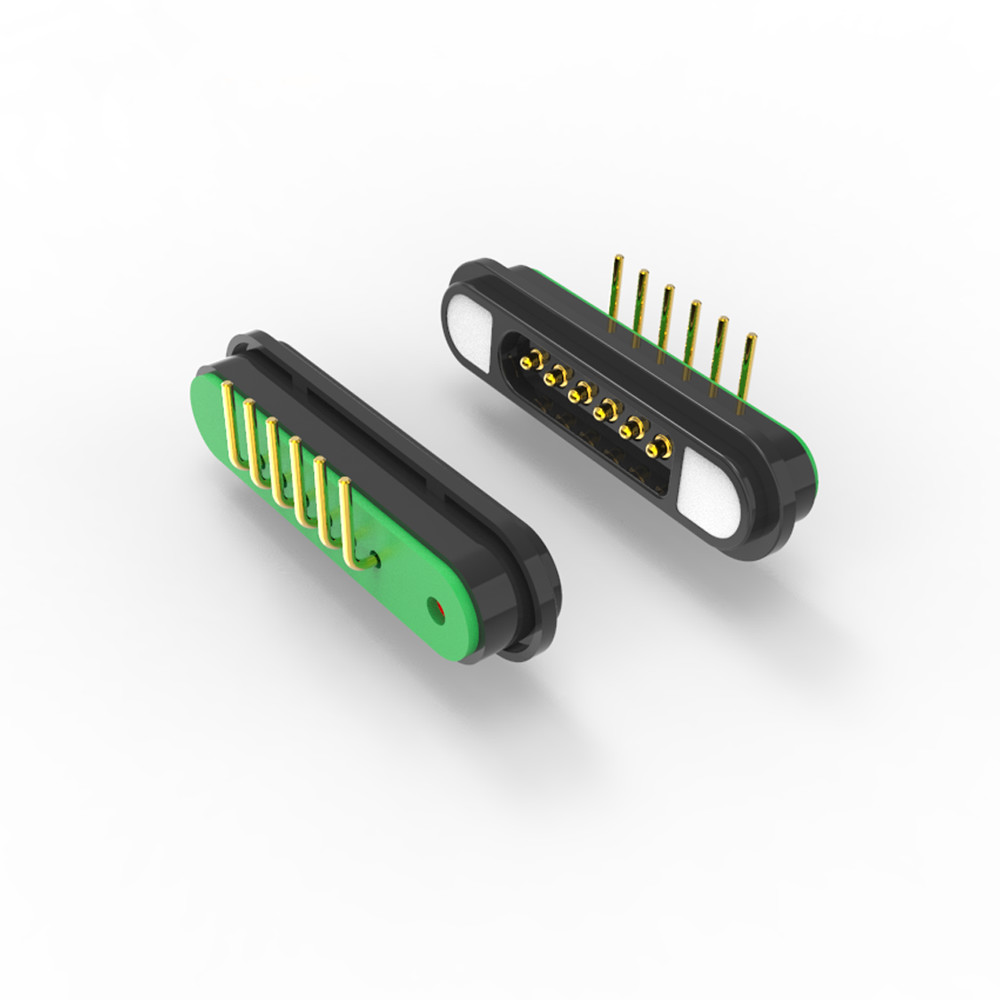

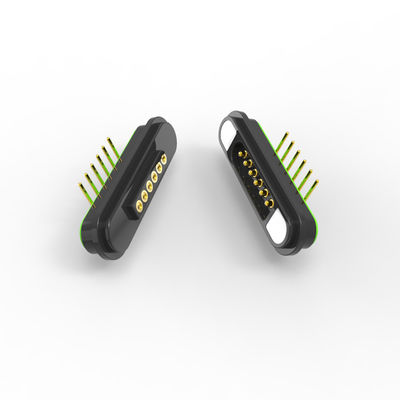

5A 6pin męski i żeński magnetyczne złącza pod kątem prostym do urządzenia przenośnego, żeński szpil jest wąską powierzchnią.
* Złote, obudowa HTN, magnes NdFeB, 12V/5A, UL94 V-0*
Konstrukcja pod kątem prostym: oszczędza miejsce na montaż PCB w kompaktowych urządzeniach.
Konfiguracja 6-kolczkowa: Wspiera zasilanie (12V/5A) + sygnały danych.
Silne sprzężenie magnetyczne: siła utrzymania ≥ 600G (magnes NdFeB).
Wysoka trwałość: 50 000+ cykli parzenia, UL94 V-0 oporowy.
Projektowanie przeciwkrótkim obwodomz wyraźnym oznaczeniem polarności.
|
Składnik |
Specyfikacja |
|
Kontakty |
6 szpilów (męskie/męskie), podstawa mosiężna z złotym pokryciem (opór ≤ 50 mΩ). |
|
Mieszkania |
HTN + 30% wypełniacz, UL94 V-0 czarny (odporny na wysokie temperatury). |
|
Magnes |
NdFeB (neodymium) z opcjonalną powłoką epoksydową (przedstawiony w 48h badaniu na rozpylanie soli). |
|
Parametry |
Wartość |
|
Siła sprężyny (na szpilkę) |
80 g ± 20 g @ odchylenie 1,0 mm. |
|
Siła magnetyczna |
≥ 600G (przyczepność mężczyzny i kobiety). |
|
Napęd nominalny |
12 V prądu stałego. |
|
Obecny rating |
3A ciągły / 4A szczyt. |
|
Odporność kontaktowa |
≤ 50 mΩ na pin. |
|
Temperatura pracy |
-30 do +85 stopni. |
rysunek techniczny łącznika męskiego 5pin (podstawowe wymiary):
Rysunek techniczny łącznika magnetycznego płci żeńskiej 5pin (podstawowe wymiary):
Dlaczego wybrać UPE:
Szybkie prototypowanie: 3-5 dni dla próbek
. Kosztowo efektywne: Konkurencyjne ceny MOQ
Zapewnienie jakości: 100% automatyczne badania
. Produkcja wysokiej technologiiz precyzyjną inżynierią
Systematyczna kontrola jakościdla stałej wydajności
Zalety złącza magnetycznego:
1) Automatyczne przyłączenie adsorpcji; łatwa obsługa;
2) Używa interfejsu magnetycznego, aby urządzenie łatwiej było usunąć.
3) Wysoki cykl życia. Wspiera 50,000-300,000 wielokrotności ponownego przyłączenia;
4) Łatwo jest dostosować konstrukcję wodoodporną, żeńska może osiągnąć odporność na kurz i wodę (IP68);
5) Wspierają wysoki prąd (3A-20A), szybsze ładowanie;
6) Doskonała odporność na korozję (48H-120H) spełnia trudne warunki;
8)Forma dostosowana do dopasowania kształtu produktu, poprawa punktu sprzedaży produktu;
9)Pozycjonowanie magnesów, stosowanie magnesów i konstrukcja do ochrony podwójnych obwodów
kierunek (jest zorientowany i przyjazny dla użytkownika)
10) Doskonała skalowalność interfejsu,można osiągnąć ((Power Signal Video Audio Jack Etc);
11) czas rozwoju jest krótki, niskokosztowe formy do dostosowania;
12) Zapewnia niezawodną transmisję sygnału RF.0
Zastosowanie złączy magnetycznych:
