| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC0750A /VIC0750B |
| Dokument: | VIC0750A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | 5 -pinowe złącze magnetyczne | Materiał: | THN, Brass, SUS304, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 1,0 mm |
| Aktualność: | 3,0 A | Napięcie: | 12V |
| Siła magnetyczna: | 600g | Życie mechaniczne: | 50000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Test w komorze solnej: | 48h |
| Podkreślić: | 12V 5 pin magnetyczny złącze,DIP,połączenie magnetyczne męskie i żeńskie |
||

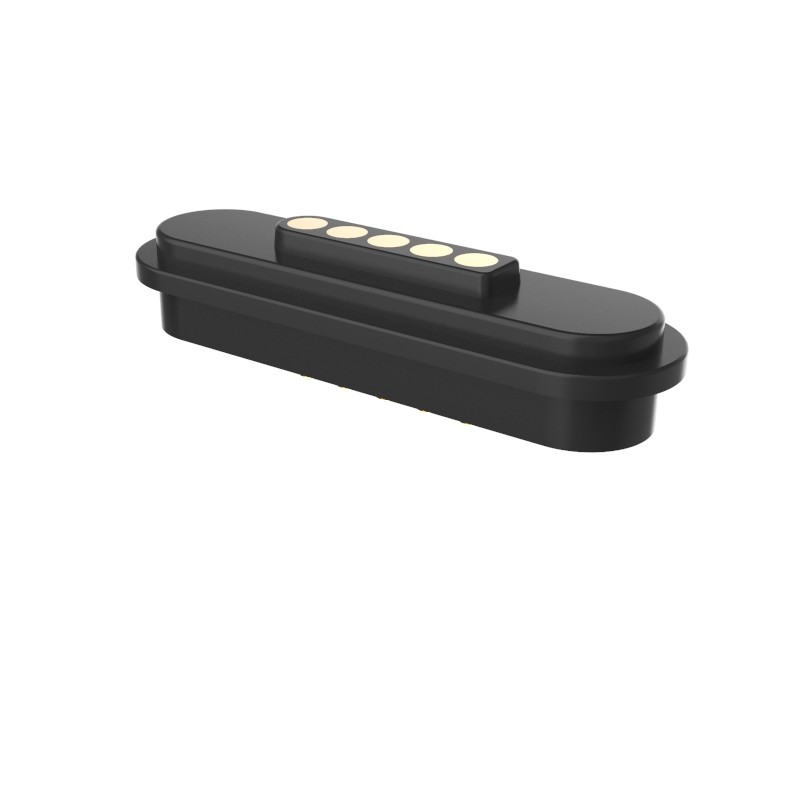

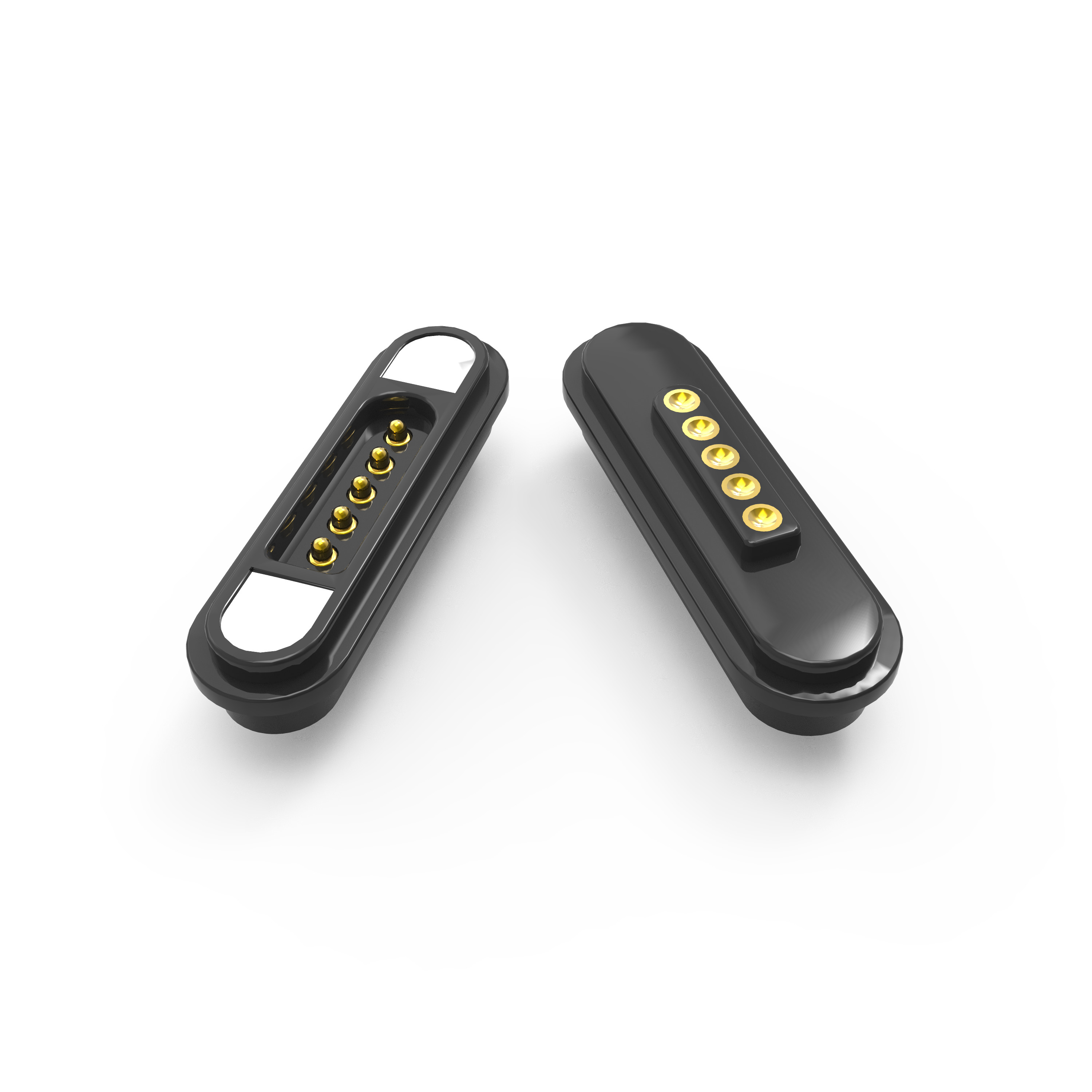

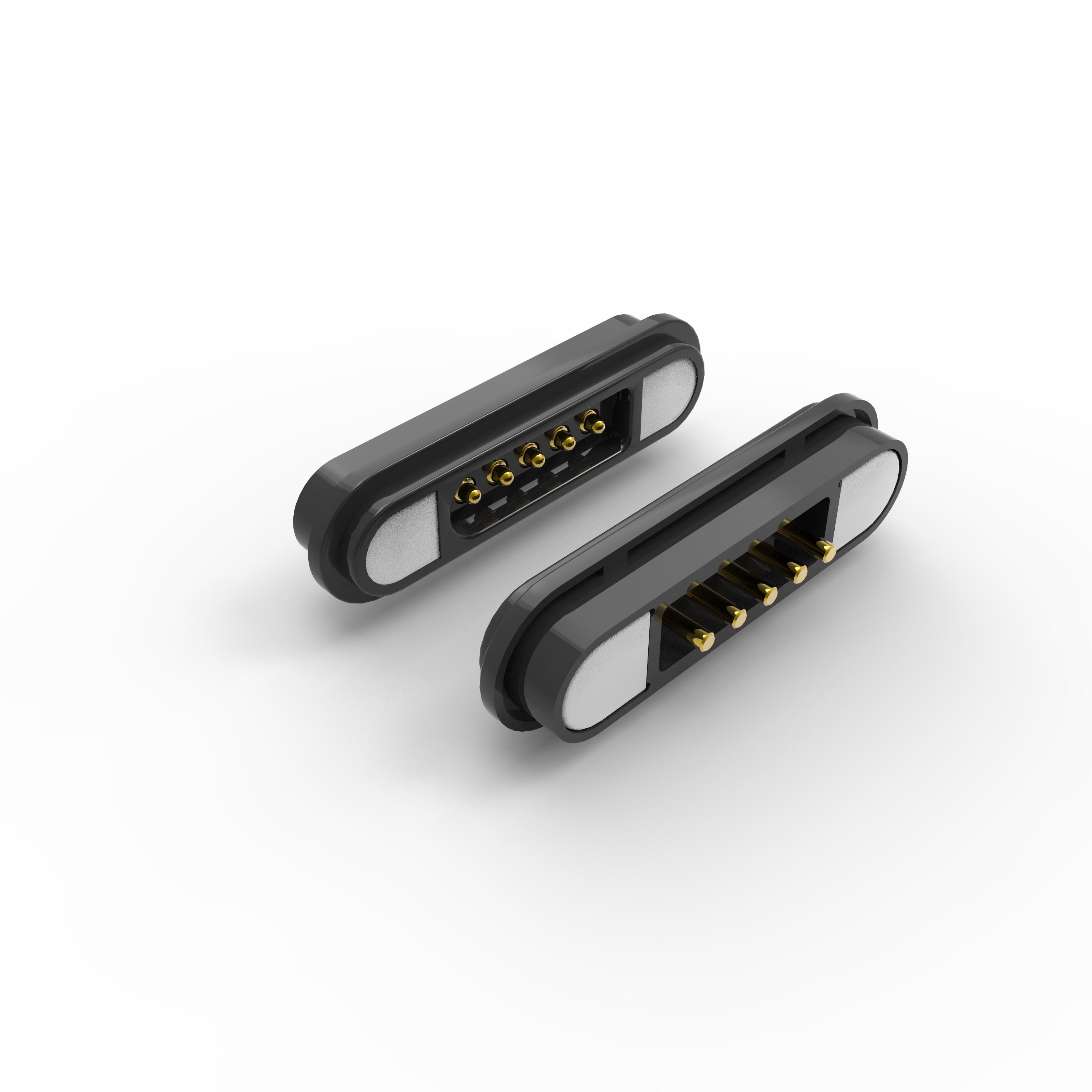

5pin DIP Magnetyczny złącze 3A Mężczyzna i kobieta
Produkt ten wydaje sięłącznik magnetyczny dokującyzzłote kontakt igły mosiężnej,Plastikowe obudowy HTN, orazmagnes neodymowyponiżej przedstawiono uporządkowany podział jego głównych cech i specyfikacji:
Pogo Pin:Złote mosiądz (żółta metalowa część igły) dla odporności na korozję i dobrej przewodności.
Plastikowe obudowy: HTN (nylon wysokotemperaturowy) + 30% wypełniacza, UL94 V-0 (odporny na ogień, samogasiewny).Czarny kolor, odporny na wysokie temperatury.
Magnes:Neodymowy żelazny bor (NdFeB) magnet stały(wysoka siła magnetyczna).
Opcjonalna powłoka z żywicy epoksydowej w celu zapewnienia odporności na korozję (przedstawiona w 48-godzinnym badaniu na rozpylanie soli).
Siła sprężyny: 80 g ± 20 g przy wysokości roboczej 1,0 mm.
Siła magnetyczna dokowania:> 600 g(zapewnia silne przywiązanie mężczyzny i kobiety).
Życie w służbie:50,000+ cykli rozmnażania(trwałe do wielokrotnego użytkowania).
Projektowanie przeciwkrótkim obwodom: zapobiega wypadkom pod wpływem prądu.
Oznakowanie polaryzacji: Jasna identyfikacja właściwego kierunku elektrycznego.
Napęd nominalny:12 V prądu stałego.
Prąd stały:3.0A.
Odporność kontaktowa:≤ 50 mΩ(niska impedancja w celu skutecznego przekazywania mocy).
Badanie wysokiego napięcia:1000 V prądu przemiennego / 1000 V prądu stałego, 0,5 mA dla3 sekundy.(zapewnia integralność izolacji).
Zgodność z RoHS i REACH(bez substancji niebezpiecznych).
Poziom płomienia: UL94 V-0 (odpowiedni dla rygorystycznych wymogów bezpieczeństwa).
Ten złącze magnetyczne jest wszechstronny do:
Lutowanie PCB: Mocowanie z wtyczką do płyt obwodowych.
Przetwarzanie/powiekanie: Kompatybilny z zakapsułką po lutowaniu.
Połączenie terminali: Można korzystać z interfejsu z końcówkami drutu.
Wstrzykiwacz: nadaje się do formowania zespołów.
Bezpośrednie lutowanie drutu: Umożliwia ręczne mocowanie drutem.
Dlaczego wybrać UPE:
.Szybkie tworzenie prototypów: 3-5 dni dla próbek
.Efektywność kosztowa: Konkurencyjne ceny MOQ
.Zapewnienie jakości: 100% automatyczne badania
.Produkcja wysokiej technologiiz precyzyjną inżynierią
.Systematyczna kontrola jakościdla stałej wydajności
Parametry 5pinów łączników magnetycznych:
|
Nazwa |
5Pin Magnetyczny złącze |
|
Rodzaj |
DIP |
|
Szpilka |
5pin lub na zamówienie |
|
Głupota |
2.20mm |
|
Pogo pin |
Z miedzi |
|
Mieszkania |
Czarny HTN+30%GF UL94 V-0 |
|
Magnes |
Wymagania dotyczące: |
|
Siła magnetyczna |
600 g |
|
Siła sprężyny |
80g±20g, w1.0Pracująca buraka. |
|
Żywotność mechaniczna |
50000 cykli Min.. |
|
Aktualność |
3.0A |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Badanie wysokiego napięcia |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
Badanie rozpylania soli |
48h |
|
Tolerancja układu |
± 0,05 mm |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
rysunek techniczny łącznika męskiego 5pin (podstawowe wymiary):
Rysunek techniczny łącznika magnetycznego płci żeńskiej 5pin (podstawowe wymiary):
Zalety złącza magnetycznego:
1) Automatyczne przyłączenie adsorpcji; łatwa obsługa;
2) Używa interfejsu magnetycznego, aby urządzenie łatwiej było usunąć.
3) Wysoki cykl życia. Wspiera 50,000-300,000 wielokrotności ponownego przyłączenia;
4) Łatwo jest dostosować konstrukcję wodoodporną, żeńska może osiągnąć odporność na kurz i wodę (IP68);
5) Wspierają wysoki prąd (3A-20A), szybsze ładowanie;
6) Doskonała odporność na korozję (48H-120H) spełnia trudne warunki;
8)Forma dostosowana do dopasowania kształtu produktu, poprawa punktu sprzedaży produktu;
9)Pozycjonowanie magnesów, stosowanie magnesów i konstrukcja do ochrony podwójnych obwodów
kierunek (jest zorientowany i przyjazny dla użytkownika)
10) Doskonała skalowalność interfejsu,można osiągnąć ((Power Signal Video Audio Jack Etc);
11) czas rozwoju jest krótki, niskokosztowe formy do dostosowania;
12) Zapewnia niezawodną transmisję sygnału RF.0
