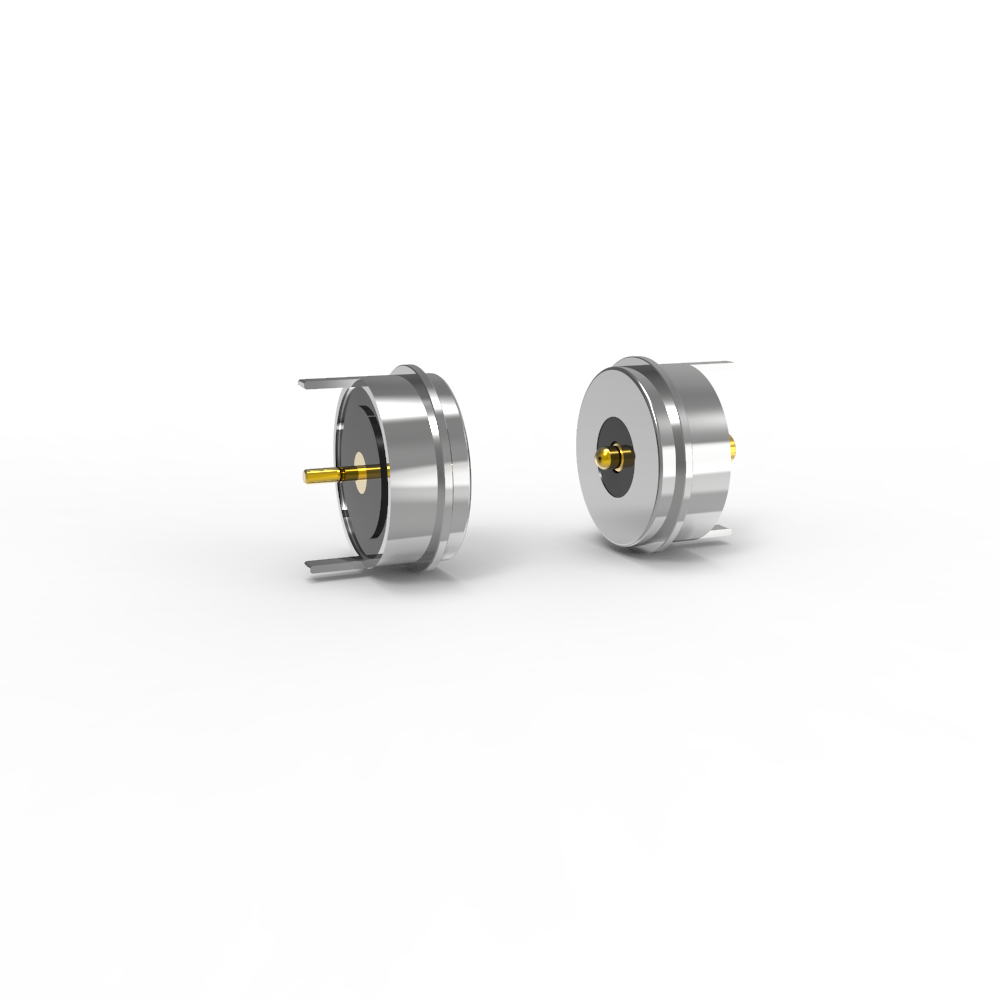

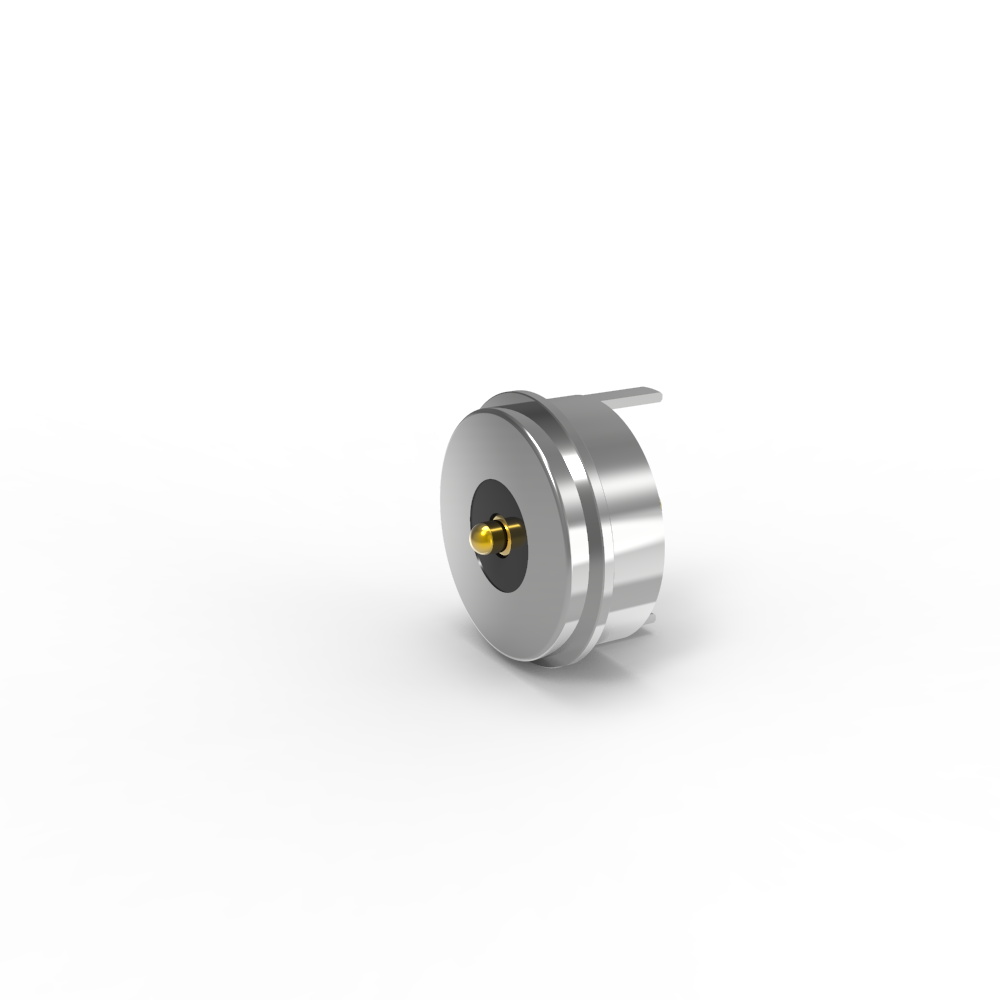

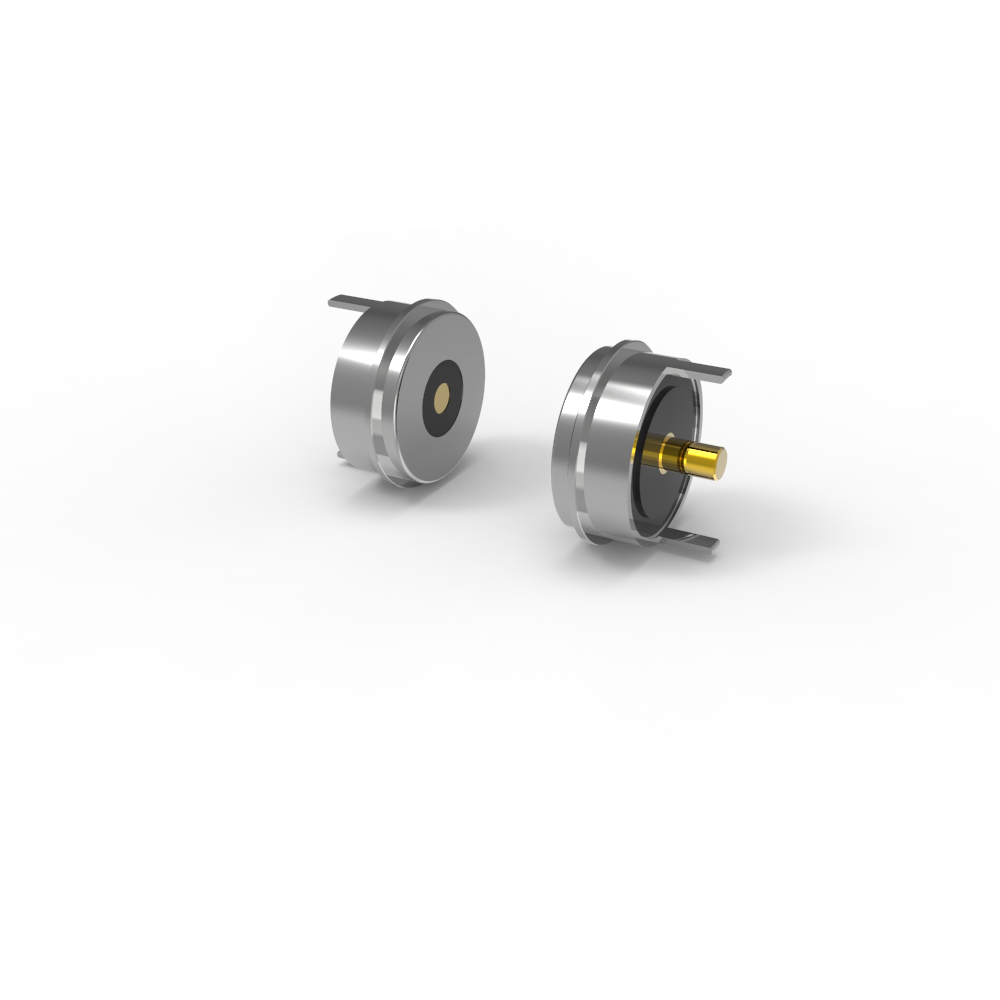

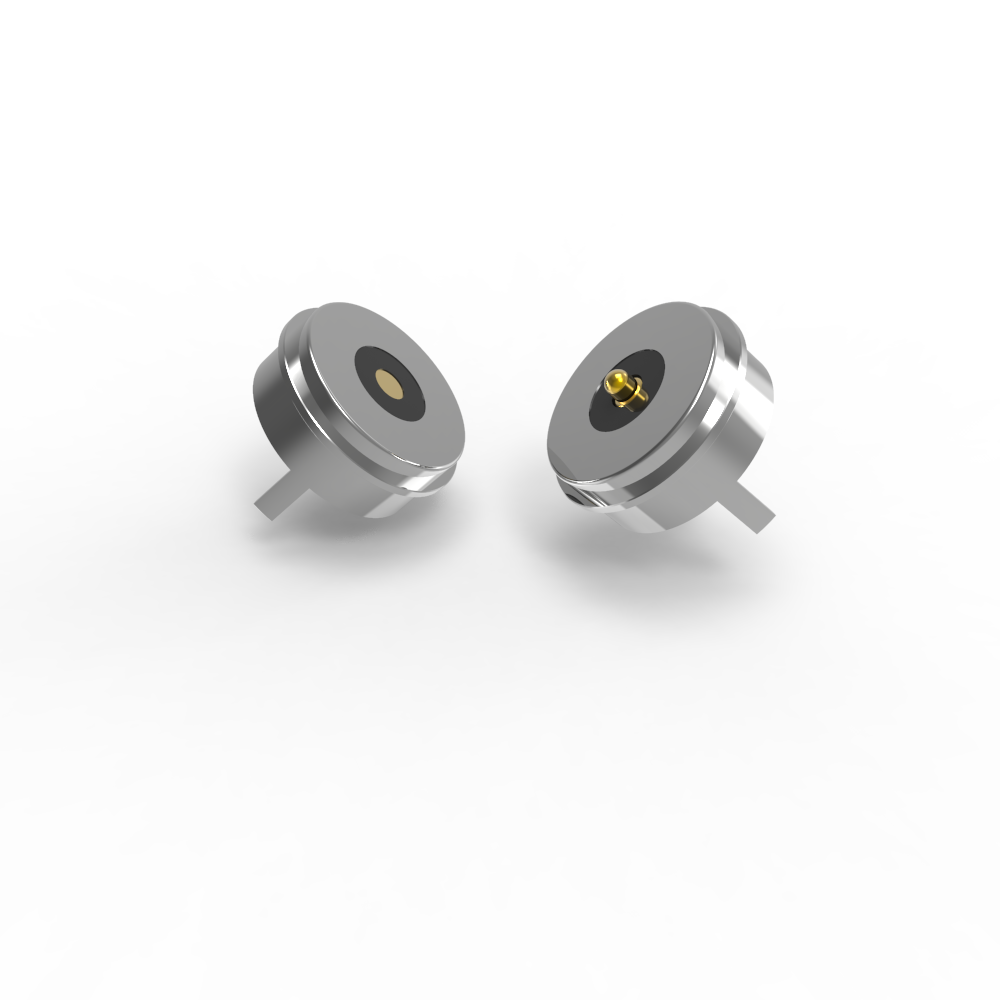

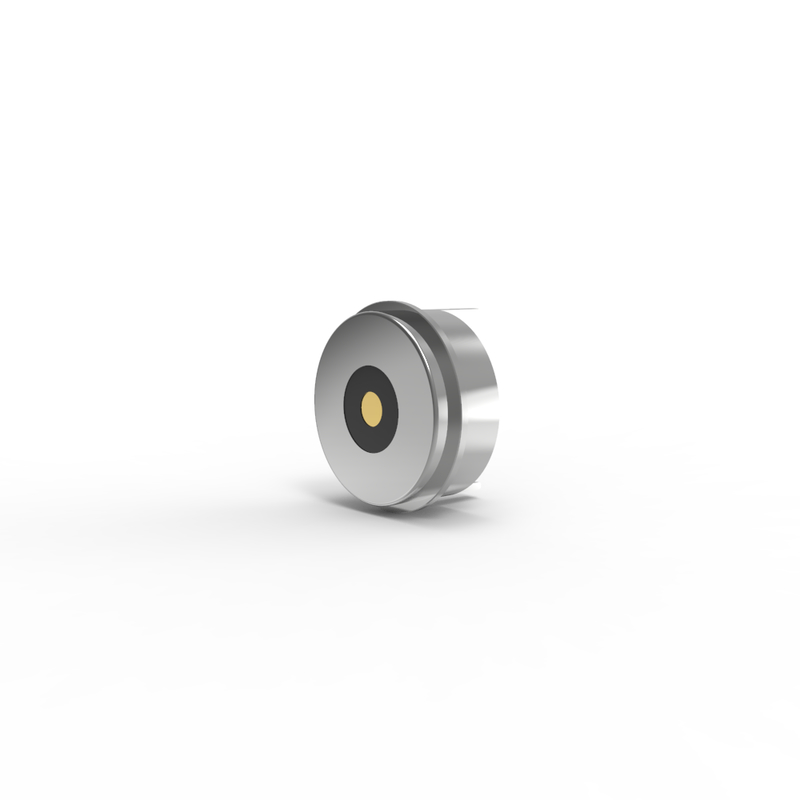

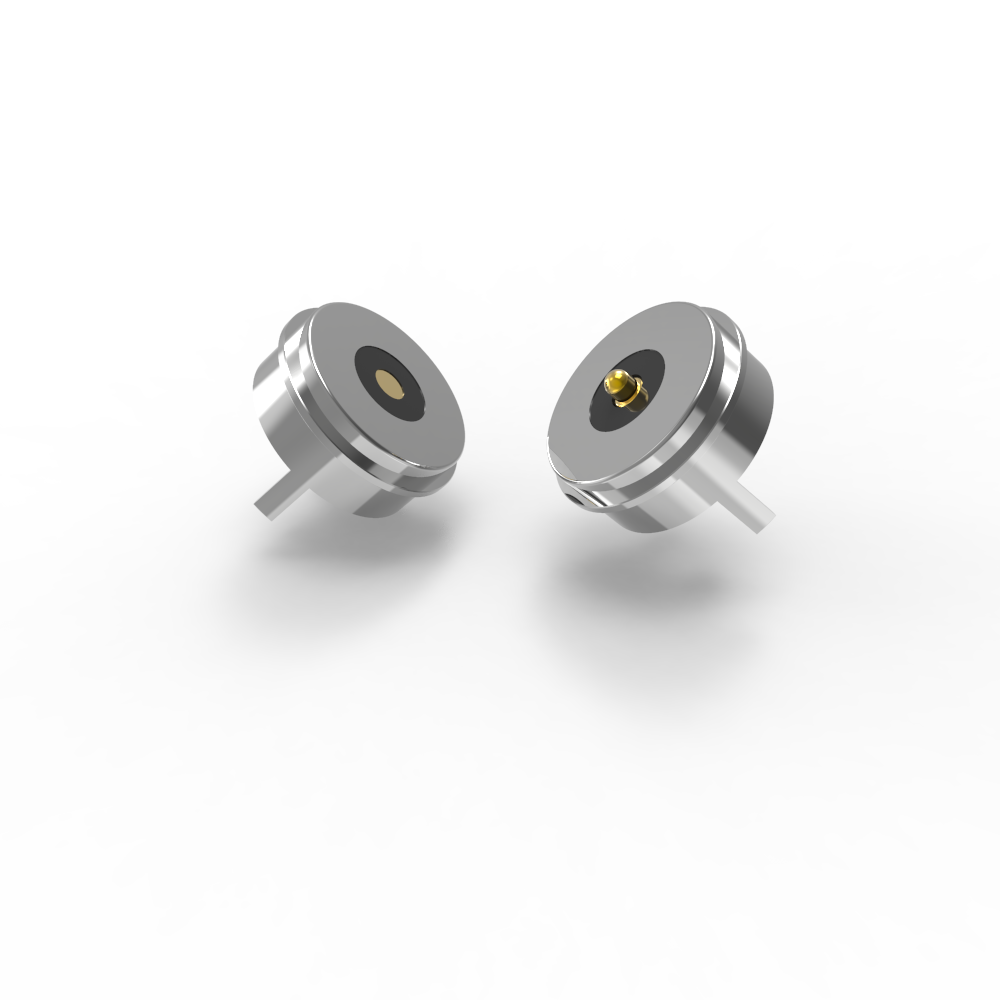

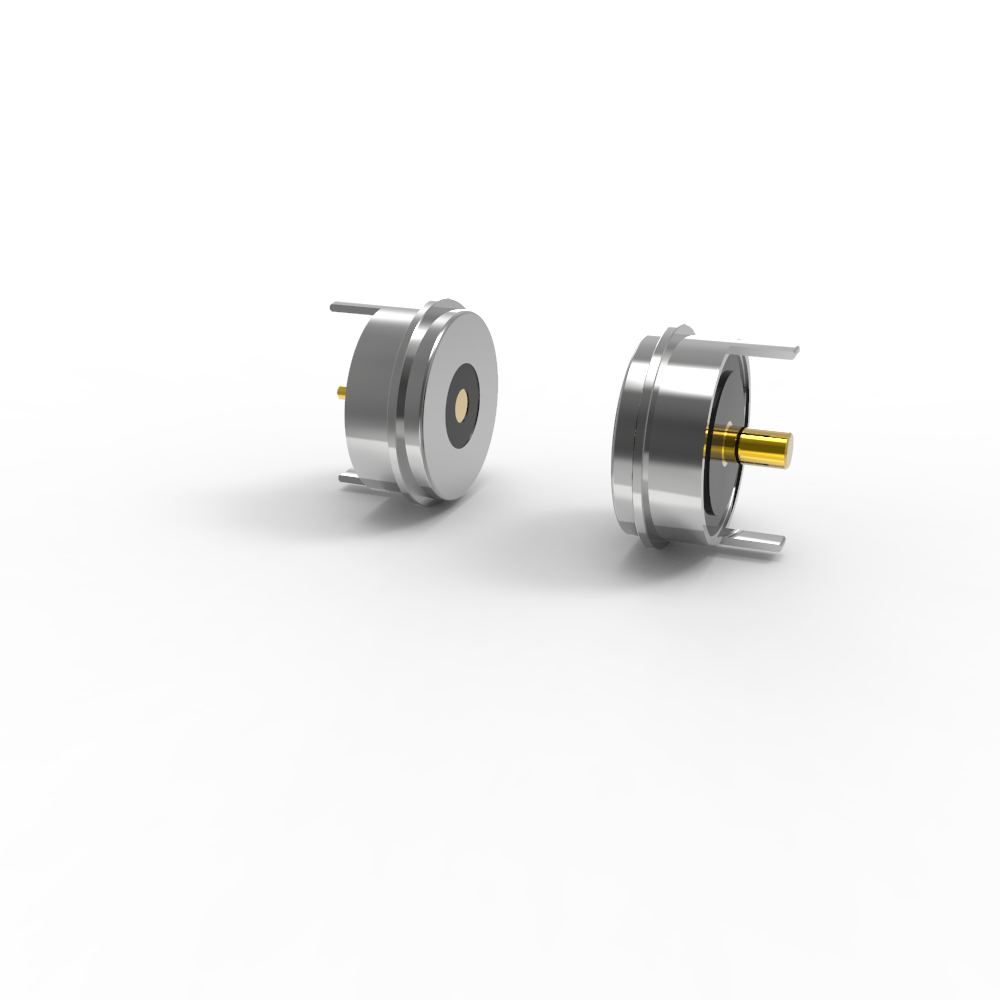

DC12V 5V magnetyczny złącze magnetyczny pcb 2 pin złącze ładowania dia 10.0mm

DC12V 5V magnetyczny złącze magnetyczny pcb 2 pin złącze do ładowania dia 10.0mm.

Profesjonalny producent złączy magnetycznych:UPE specjalizuje się w projektowaniu i produkcji wysokiej jakości złączy magnetycznych i złączy do kabli magnetycznych.

Dostosowanie to nasza siła.

Wykorzystujemy własny zespół profesjonalnych projektantów dedykowanych zrozumieniu i spełnieniu Twoich wyjątkowych wymagań.

Oferujemy kompleksowe usługi dostosowywania złączy magnetycznych.

Opracowujemy dostosowane rozwiązania z magnetycznymi złączami pogo, zaprojektowane specjalnie dla różnych potrzeb klientów.

Zaangażowanie w kwestię jakości i zgodności:

Wszystkie materiały wykorzystywane w naszych złączach magnetycznych ściśle spełniają przepisy dotyczące ochrony środowiska i bezpieczeństwa RoHS & REACH.

Każdy złącze przechodzi 100% testy krótkiego i otwartego obwodu, zapewniając maksymalną niezawodność i wydajność.

Część łącznika magnetycznego męskiego

Materiał:

Węgiel: bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;
Bezdębny C6801, o pojemności 5U"Min Au ponad 60~100U"Ni;
Sprężyna:SUS 304 pokrywa 1U"Au;
Wymagania w odniesieniu do urządzeń, które mogą być wykorzystywane do wykonywania określonych zadań:
Skórka: bez ołowiu C6801 Płaty Ni;
Magnes: NdFeB N52
...mechaniczny:
Siła sprężyny: 80 g±20 g przy 1,0 mm uderzenia roboczego.
Światło:1.2 mm.
Żywotność mechaniczna: 50000 cykli Min.
...elektryczne:
napięcie:120,0 V.
Prąd:5.0 A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.

Kobieta część z łącznikiem magnetycznym

...materiały:
PIN: bezłowiowy C6801, o pojemności 5U"Min Au nad 60~100U"Ni;
Wymagania w odniesieniu do urządzeń, które mogą być wykorzystywane do wykonywania określonych zadań:
Skórka: bezłowiowyC6801 Płaty Ni;
Magnes: NdFeB N52
Elektryczne:
napięcie:120,0 V.
Prąd:5.0 A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48h.
... i wymiar kontroli klucza.
... Opis zastosowania produktu (nie ograniczając się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3. Można dołączyć terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty można łączyć bezpośrednio.

Parametry łączników magnetycznych stałego prądu:

Rysunek techniczny magnetycznego złącza kołowego męskiego

Rysunek techniczny kołowego łącznika magnetycznego kobiecego

Układ PCB:

Zalety złącza magnetycznego:

● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;

●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;

●Żywotność: do 100 000-200 000 cykli;

●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;

●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;

●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;

●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3

Zastosowanie produktów z złączy magnetycznych:
