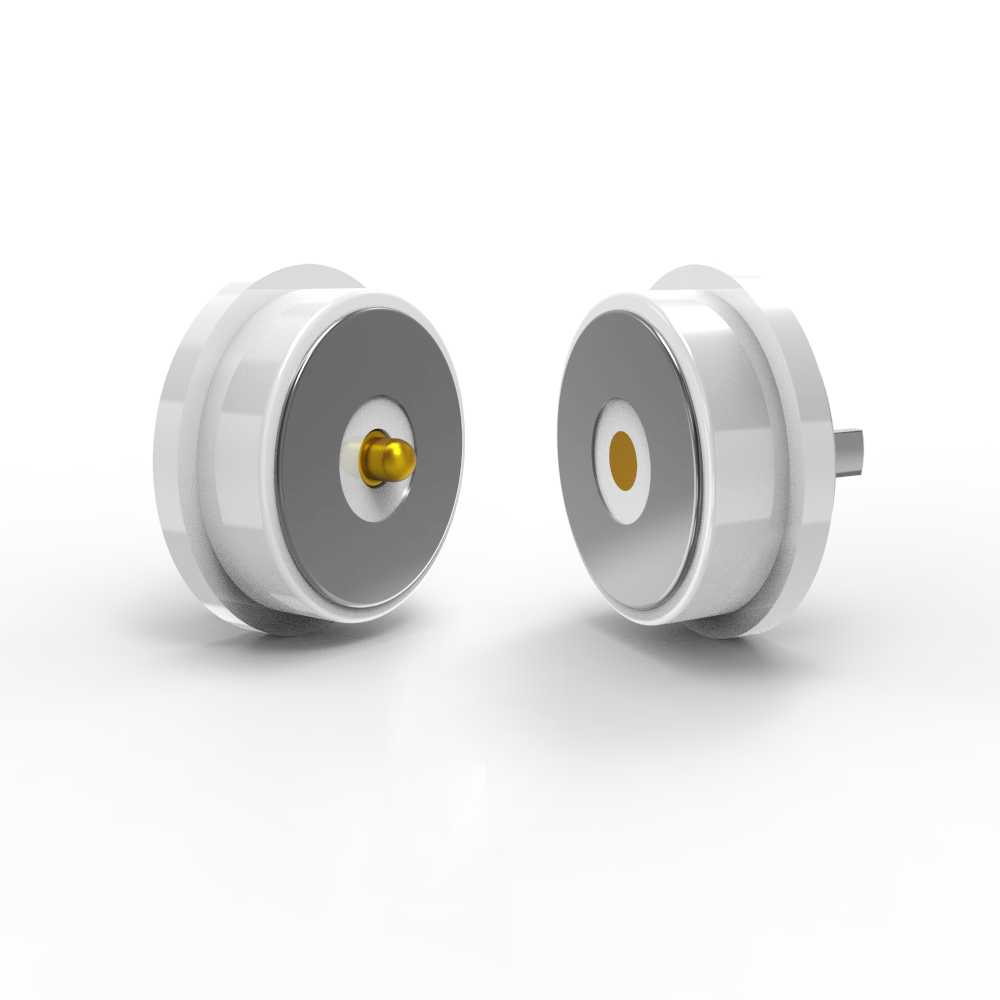

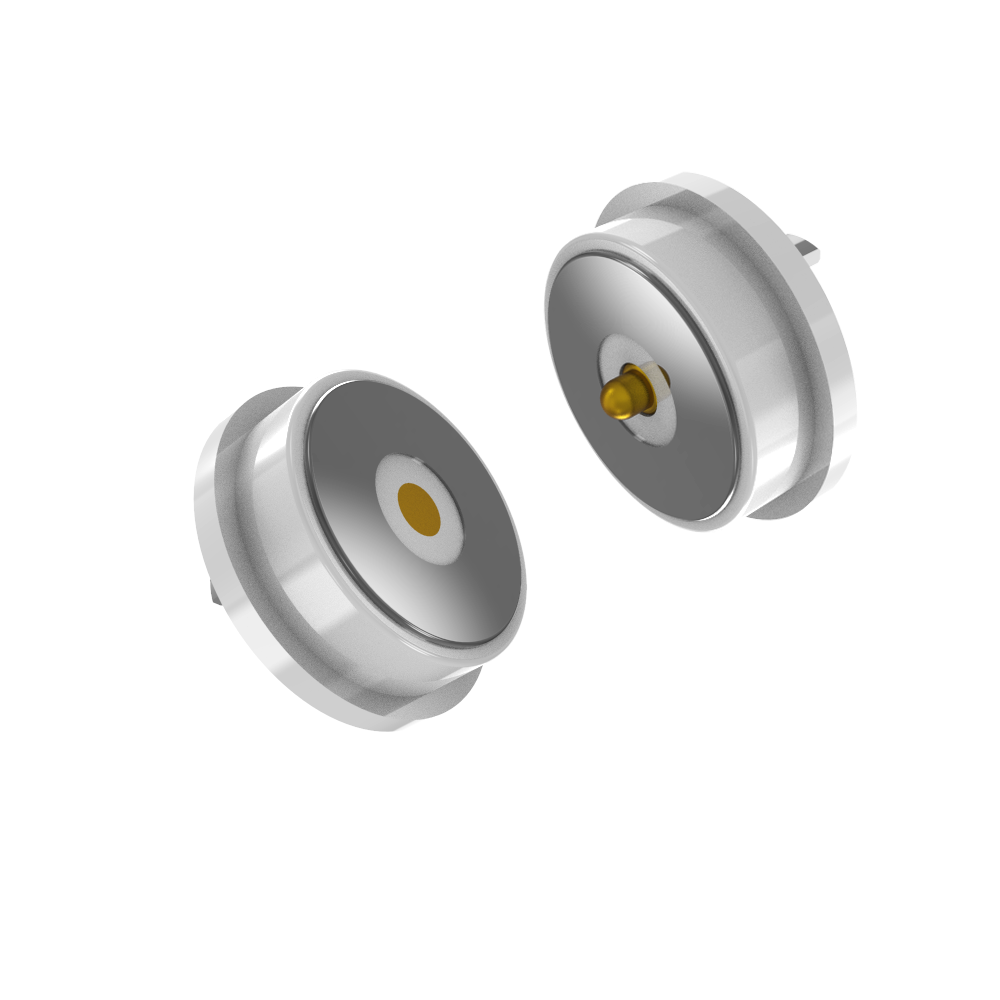

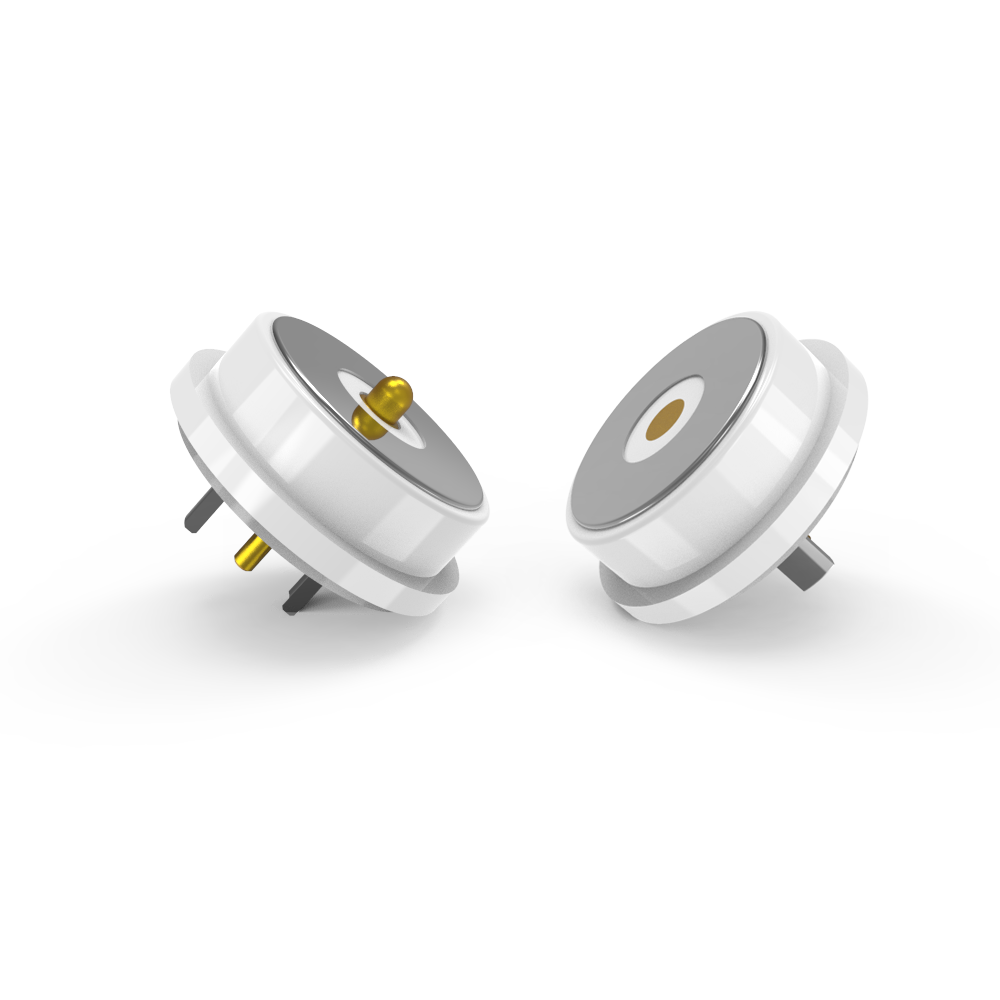

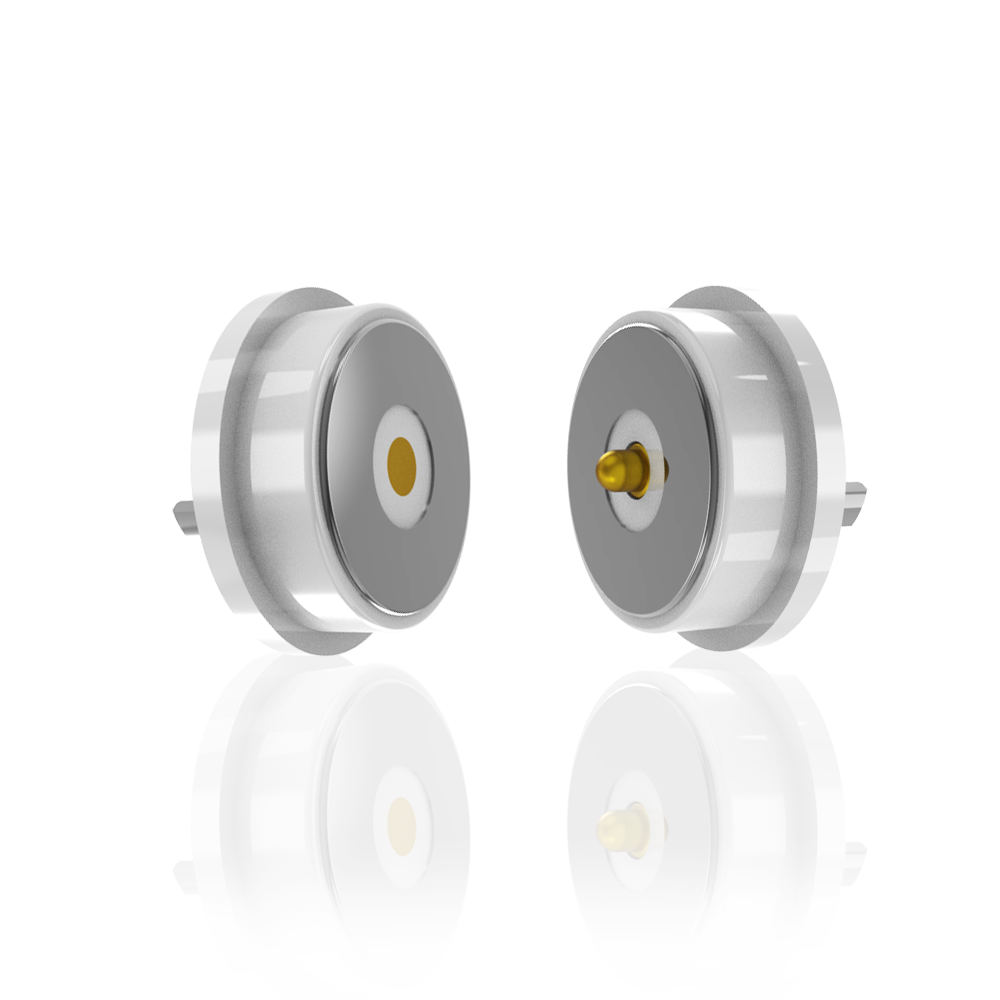

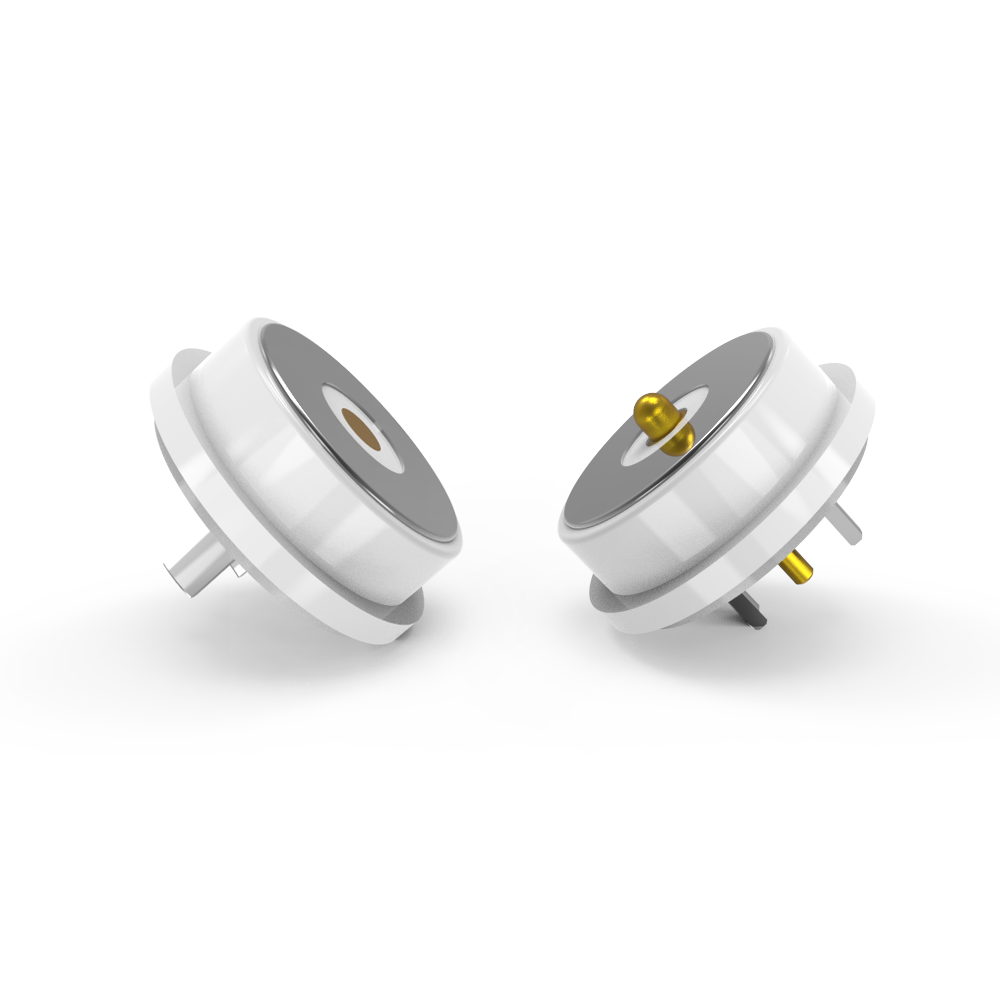

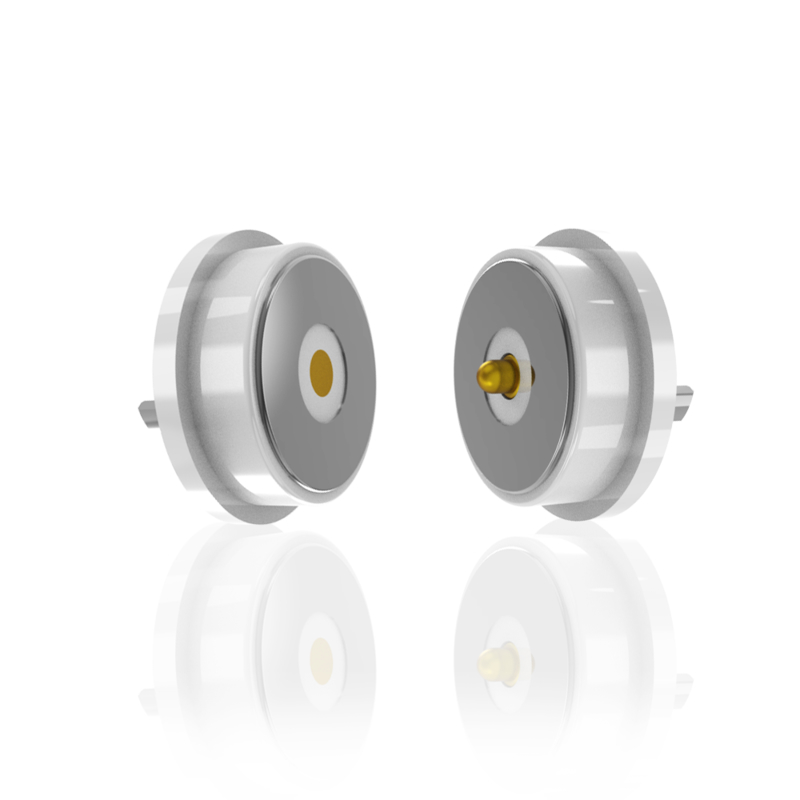

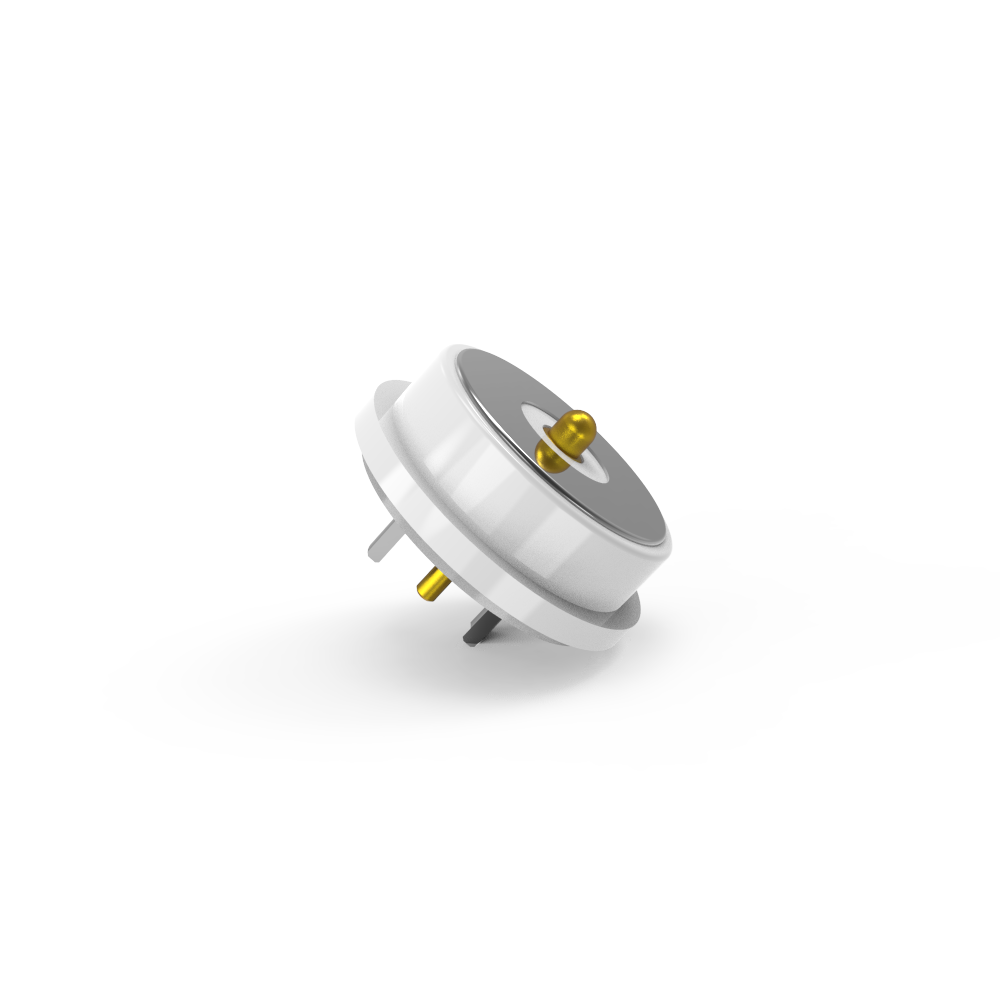

Złącze magnetyczne pogo pin 10,0 mm, okrągłe, męskie i żeńskie, do inteligentnej klamry hush

10.0mm okrągły męski i kobiecy magnetyczny złącze pogo pin dla inteligentnej klamry.

UPE profesjonalne projektowanie i produkcja złącza magnetycznego, złącza kablowego magnetycznego dla klienta.
Musisz tylko podać nam swój dowód osobisty i opis Twojego produktu aplikacja z wymaganiami do nas,Następnie nasz inżynier da ci sugestię i możemy również pomóc zakończyć projekt produktów, lub UPE zaprojektuje go dla Ciebie, jeśli będziesz potrzebował.

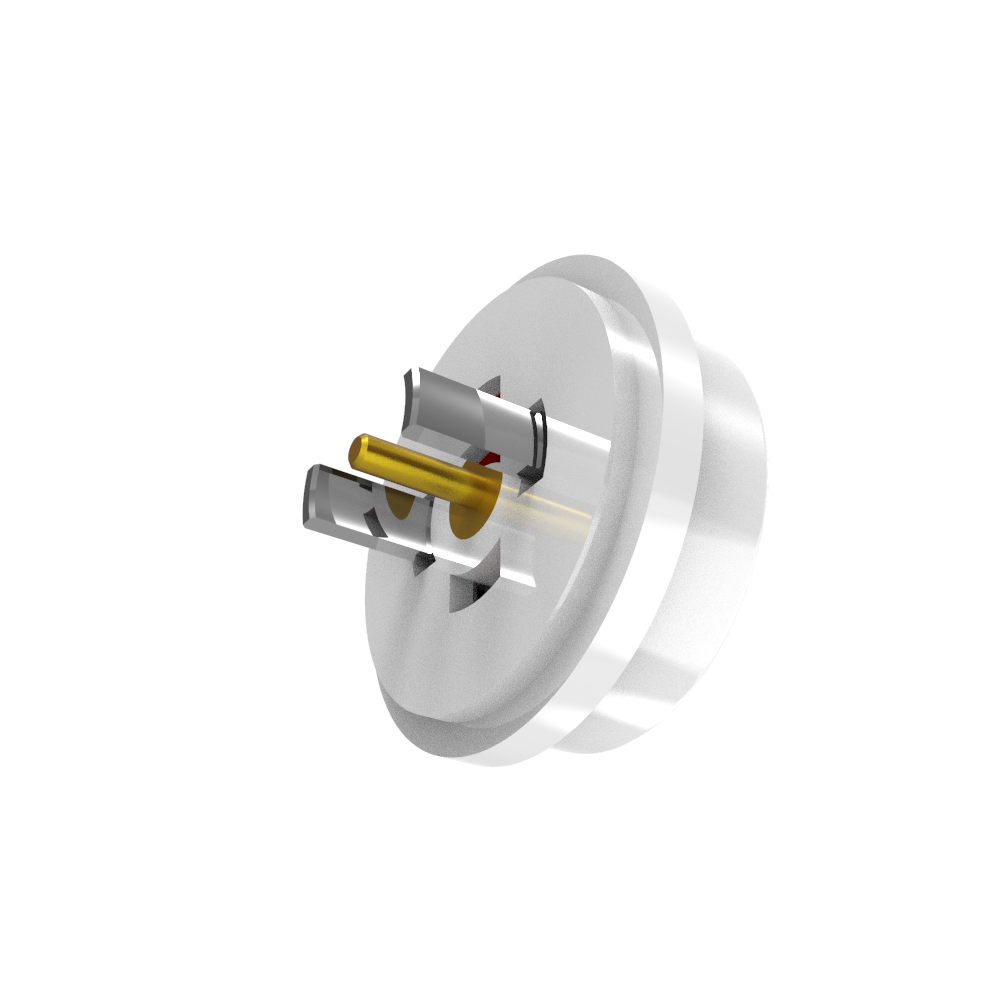

Część łącznika magnetycznego męskiego

Materiał:

Węgiel: bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;
Bezdębny C6801, o pojemności 5U"Min Au ponad 60~100U"Ni;
Sprężyna:SUS 304 pokrywa 1U"Au;
Wymagania w zakresie bezpieczeństwa:
Skórka: bez ołowiu C6801 Płaty Ni;
Magnes: NdFeB N52
...mechaniczny:
Siła sprężyny: 70 g ± 20 g przy 1,0 mm uderzenia roboczego.
Światło:1.2 mm.
Żywotność mechaniczna: 50000 cykli Min.
...elektryczne:
napięcie:120,0 V.
Prąd:3.0 A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48h.
.. i wymiar kontroli klucza.
... Opis zastosowania produktu (nie ograniczając się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3. Można dołączyć terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty można łączyć bezpośrednio.

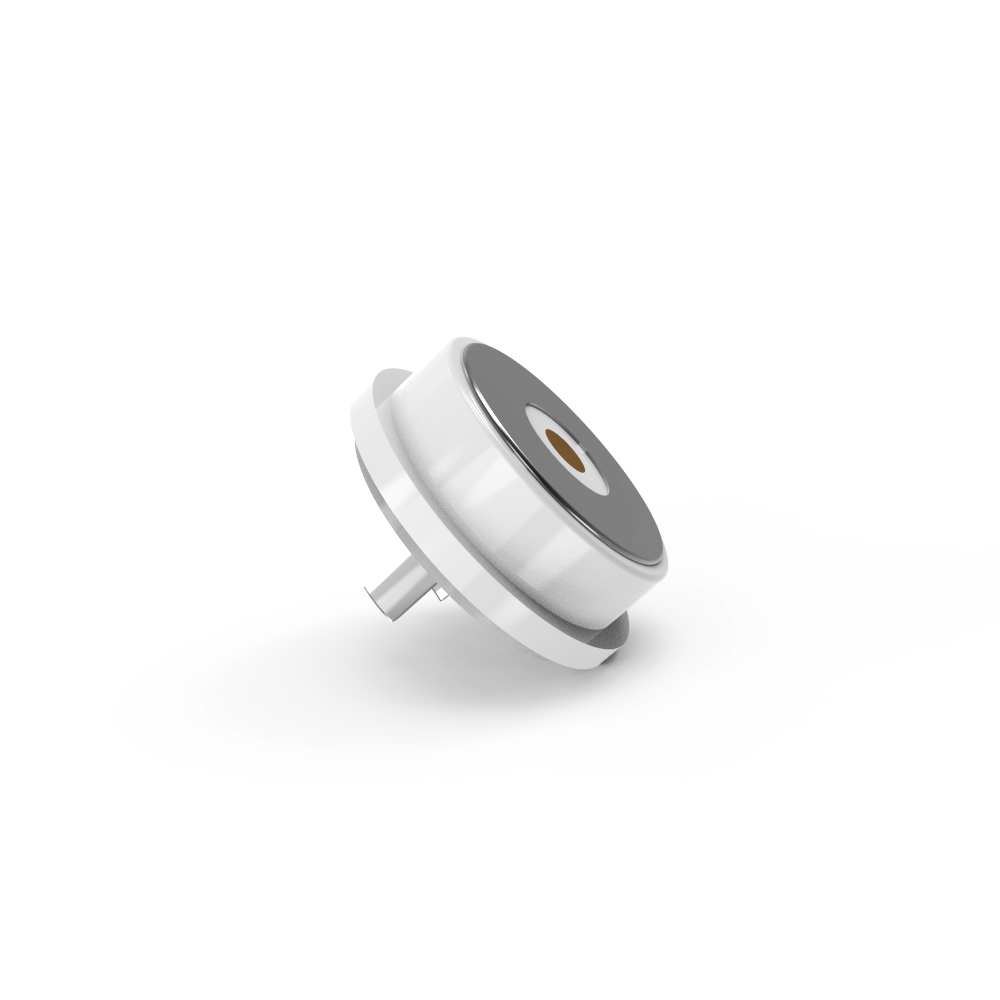

Kobieta część z łącznikiem magnetycznym

...materiały:
PIN: bezłowiowy C6801, o pojemności 5U"Min Au nad 60~100U"Ni;
Wymagania w zakresie bezpieczeństwa:
Skórka: bezłowiowyC6801 Płaty Ni;
Magnes: NdFeB N52
Elektryczne:
napięcie:120,0 V.
Prąd:3.0 A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48h.
... i wymiar kontroli klucza.
... Opis zastosowania produktu (nie ograniczając się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3. Można dołączyć terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty można łączyć bezpośrednio.

Parametry łączników magnetycznych stałego prądu:

Rysunek techniczny magnetycznego złącza kołowego męskiego

Rysunek techniczny kołowego łącznika magnetycznego kobiecego

Układ PCB:

Zalety złącza magnetycznego:

● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;

●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;

●Żywotność: do 100 000-200 000 cykli;

●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;

●Wykorzystanie urządzeń do rozgrzewki i rozgrzewki

●konstrukcja konstrukcji produktu przeciwskrótów i niezawodność;

●Realizacja transmisji sygnału wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i audio USB2.0 HDMI 1.3

●Oszczędzające przestrzeń łączniki kobiece i adaptery PCB mogą uzyskać połączenia typu pogo i SMT DIP

●Doskonała odporność na korozję (48H-120H) spełnia wymagania dotyczące stosowania w trudnych warunkach

●Doskonałe rozszerzalne interfejsy, które mogą wdrażać (Sygnał zasilania, Audio wideo, Jack itp.)

●Czas rozwoju jest krótki, koszt produkcji formy jest niski i nadaje się do dostosowywania

Zastosowanie produktów z złączy magnetycznych:

1.Przemysł lotniczy, urządzenia medyczne, elektronika pokładowa samochodowa, małe urządzenia gospodarstwa domowego, zautomatyzowane urządzenia przemysłowe, urządzenia komunikacji danych, urządzenia inspekcyjne przemysłowe,urządzenia bezprzewodowe, inteligentne pojazdy na torze
2: Urządzenia wirtualnej rzeczywistości (VR), urządzenia bezzałogowych pojazdów powietrznych, urządzenia inteligentnych robotów
3: Inteligentne urządzenia do noszenia, inteligentne urządzenia do pozycjonowania (mądrze zegarki dla dzieci, inteligentne bransoletki, mobilne telefony, słuchawki Bluetooth itp.)
4: inteligentne urządzenia domowe, inteligentne urządzenia końcowe przenośne, inteligentne urządzenia sanitarne, inteligentne sprzęt sportowy na świeżym powietrzu, inteligentne urządzenia fizjoterapeutyczne i kosmetyczne
5: Elektronika użytkowa, małe urządzenia gospodarstwa domowego (drukarki, smartfony, komputery, aparaty fotograficzne, urządzenia audiowizualne, PDA)

Dlaczego UPE ma być twoim partnerem?

1Zespół badawczo-rozwojowy niezależne możliwości projektowania i rozwoju, można dostosować z rozwojem produktu; masz tylko ID, zrobimy lewy dla Ciebie, darmowy rozwój, czas badawczo-rozwojowy 3-5 dni roboczych.

2.Produkty z wieloprogramowym wyborem, okrągłe, kwadratowe, prostokątne, ukształtowane połączenie z elastycznym wykorzystaniem drogi w celu uzyskania pięknego wyglądu, oszczędności miejsca, łatwego wtykania,siła magnetyczna może osiągnąć od 1N do 30N.

3.Sposób podłączenia:magnet do magnesu,magnet do stopów,magnet do blach żelaznych itp. Aby spełnić różne struktury i zastosowania, uniknąć zakłóceń pola magnetycznego, użyć magnesów NdFeB,To może utrzymać siłę magnetyczną na zawsze..

Jak złożyć zamówienie na złącze magnetyczne z UPE

1Przedstaw swoje wymagania.

Skontaktuj się z naszym zespołem handlowym:

E-mail: [Union@upetech.net]

Telefon: [+86 13434524996]

Formularz internetowy: [www.pogopinsconnector.com]

Proszę podać szczegóły:

✔ Zastosowanie (np. w branży medycznej, motoryzacyjnej, elektroniki użytkowej)

✔ Rodzaj złącza (np. magnetyczna szpilka pogo, kabel ładowania)

✔ Specyfikacje ( napięcie, prąd, rozmiar, wodoodporność itp.)

✔ Ilość i czas realizacji

2. Uzyskać rozwiązanie na zamówienie (jeśli jest to konieczne)

Nasi inżynierowie przeanalizują Twoje potrzeby i zaproponują niestandardowy projekt (jeśli jest to wymagane).

Będziemy udostępniać modele 3D, próbki lub rysunki techniczne do zatwierdzenia.

Termin płatności:

50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).

50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.

Sposób płatności:

T/T (przelew bankowy),PayPal,OCBC Bank

Zalecenie:

Użyj PayPal dla próbek (bezpieczniejsze).

Użyj T/T w przypadku zamówień hurtowych (niższe opłaty).

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Ładunek:Lot, morze, ekspres.

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
