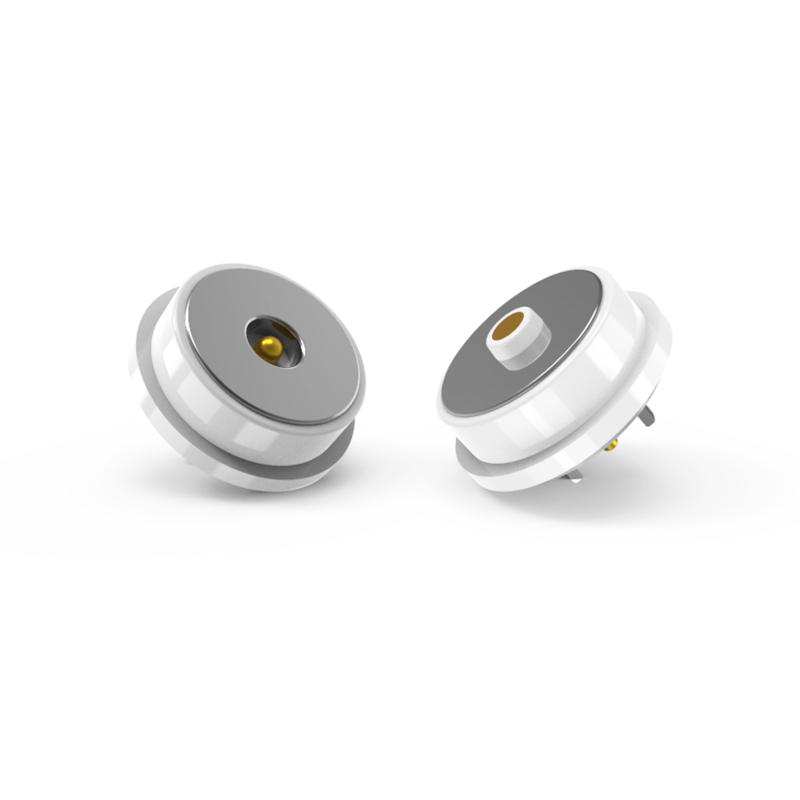

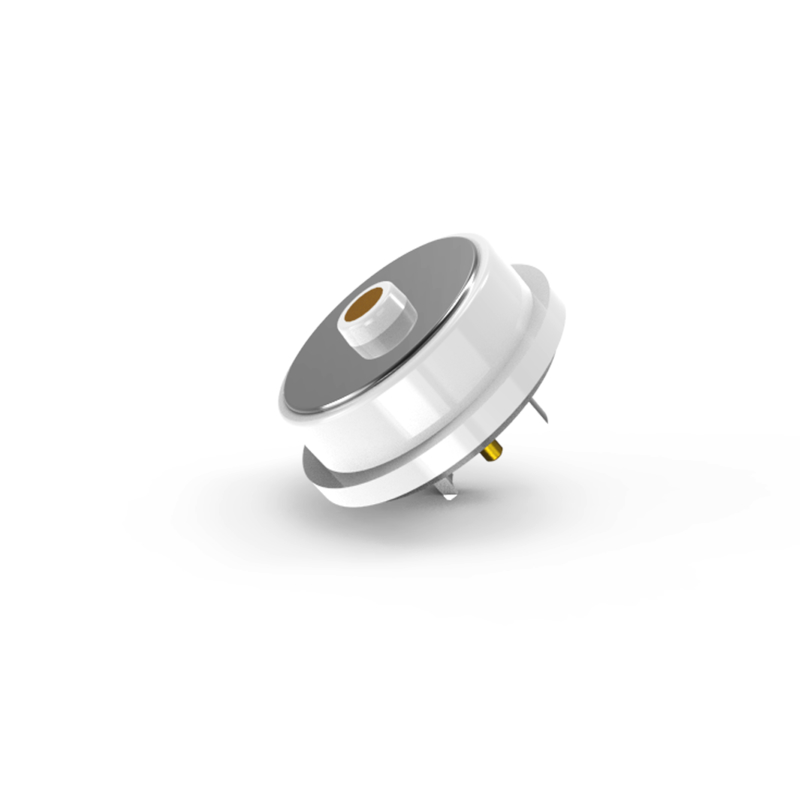

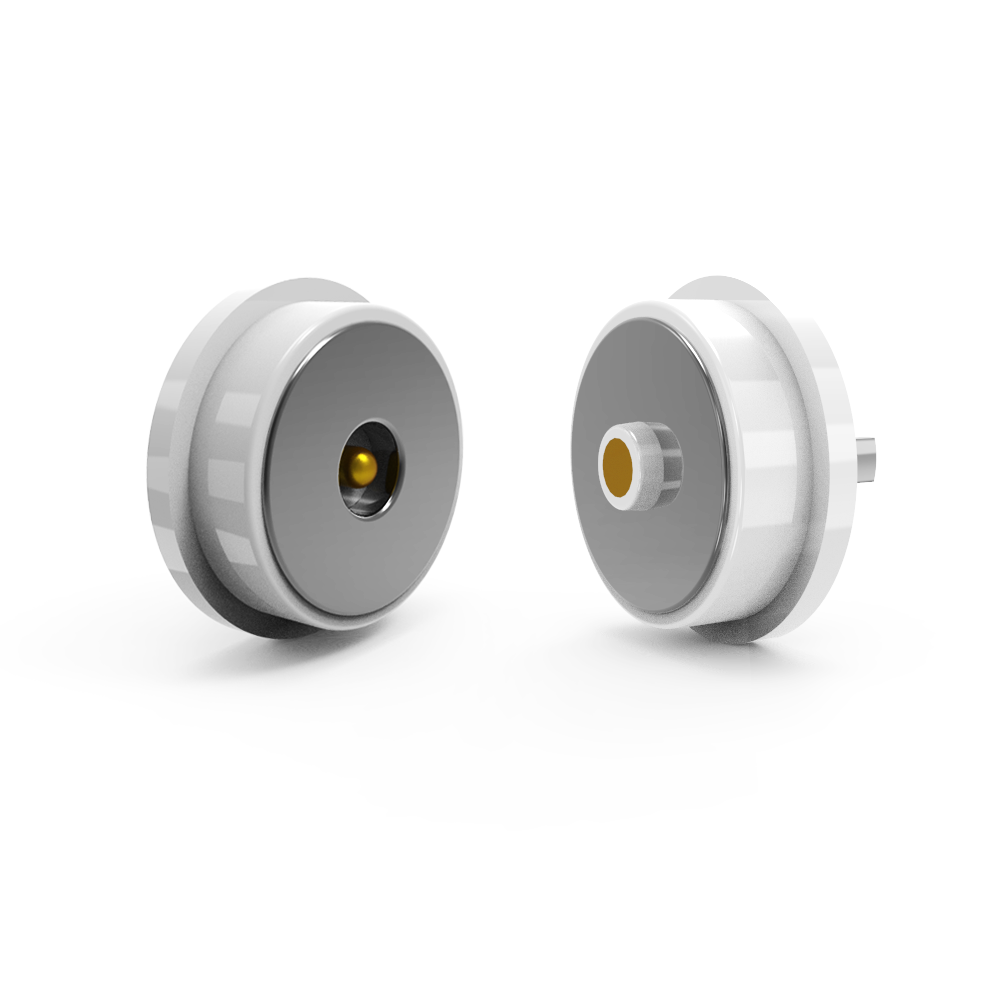

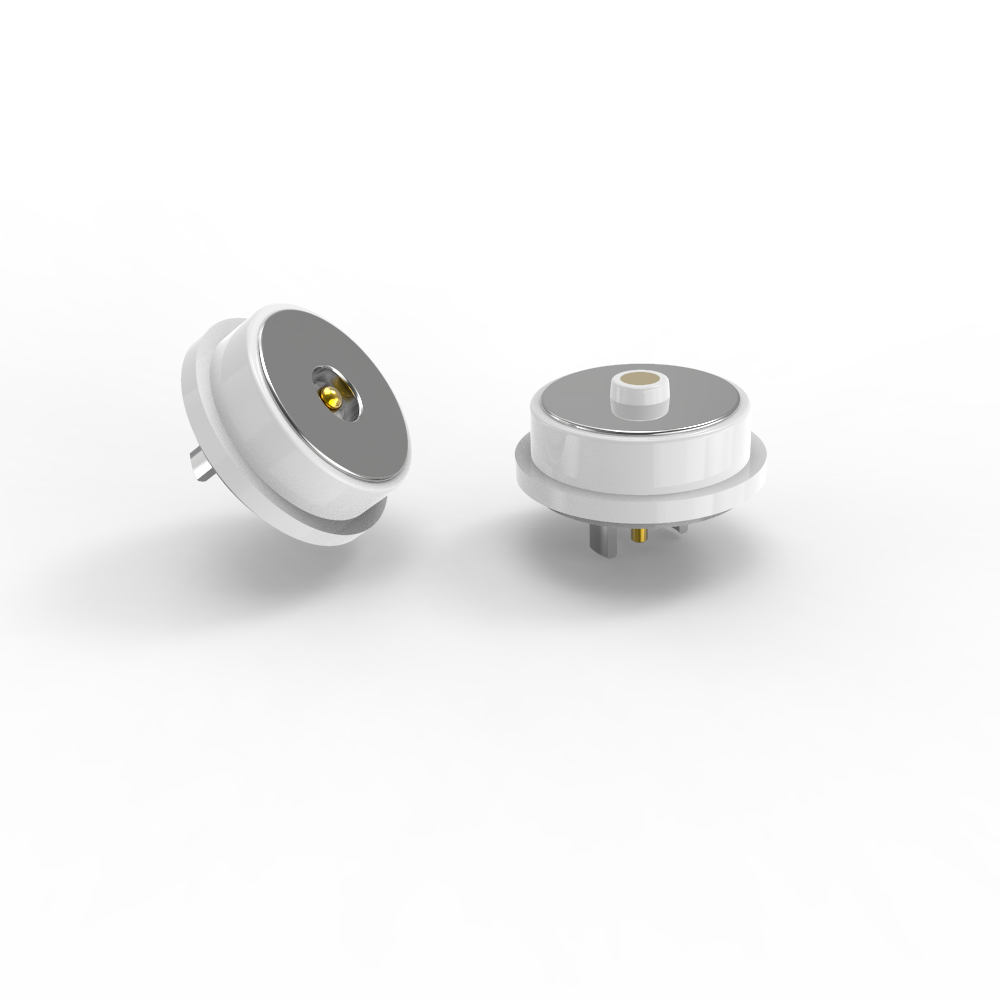

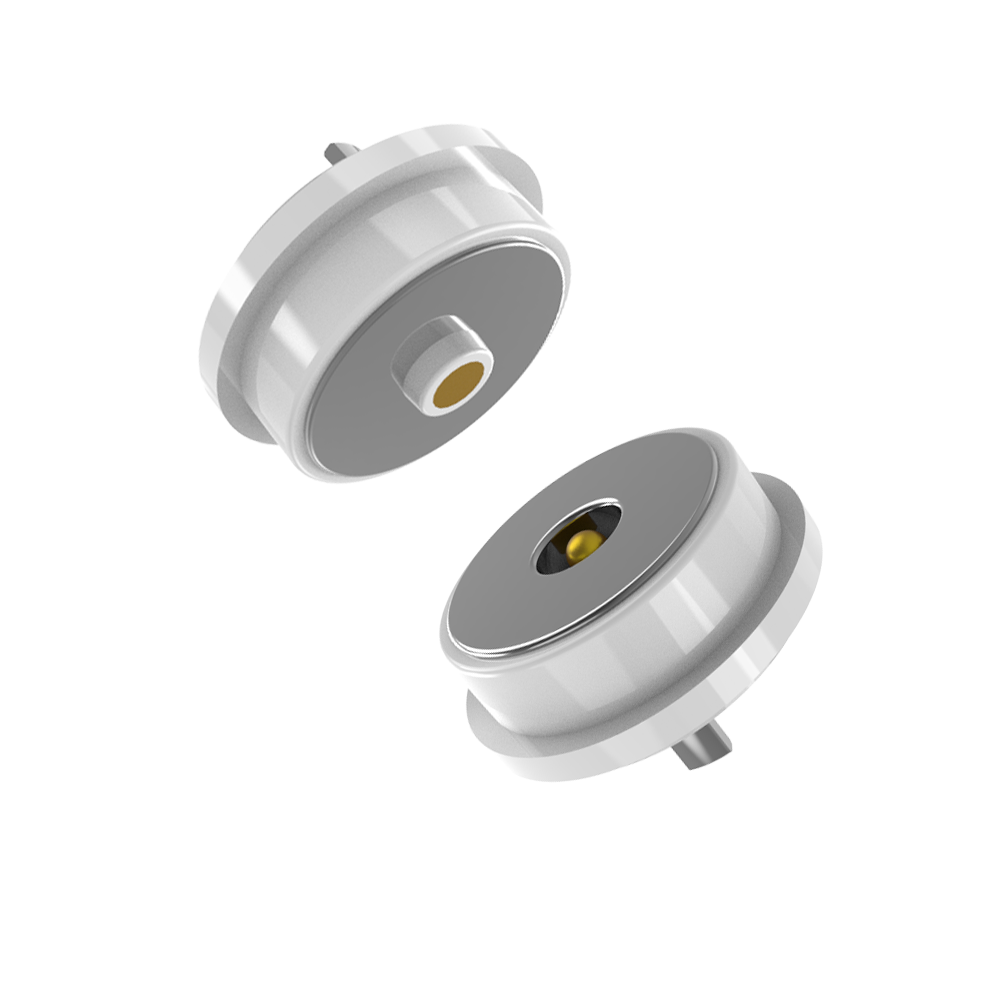

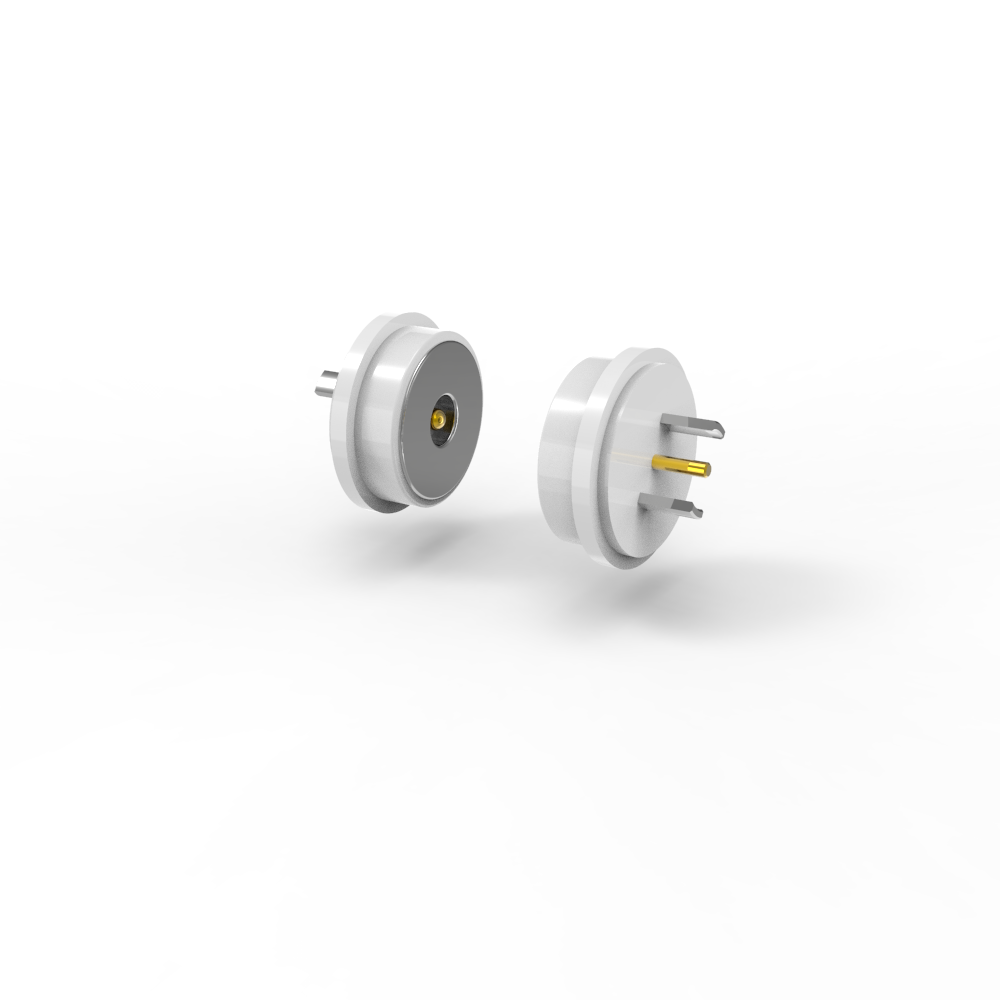

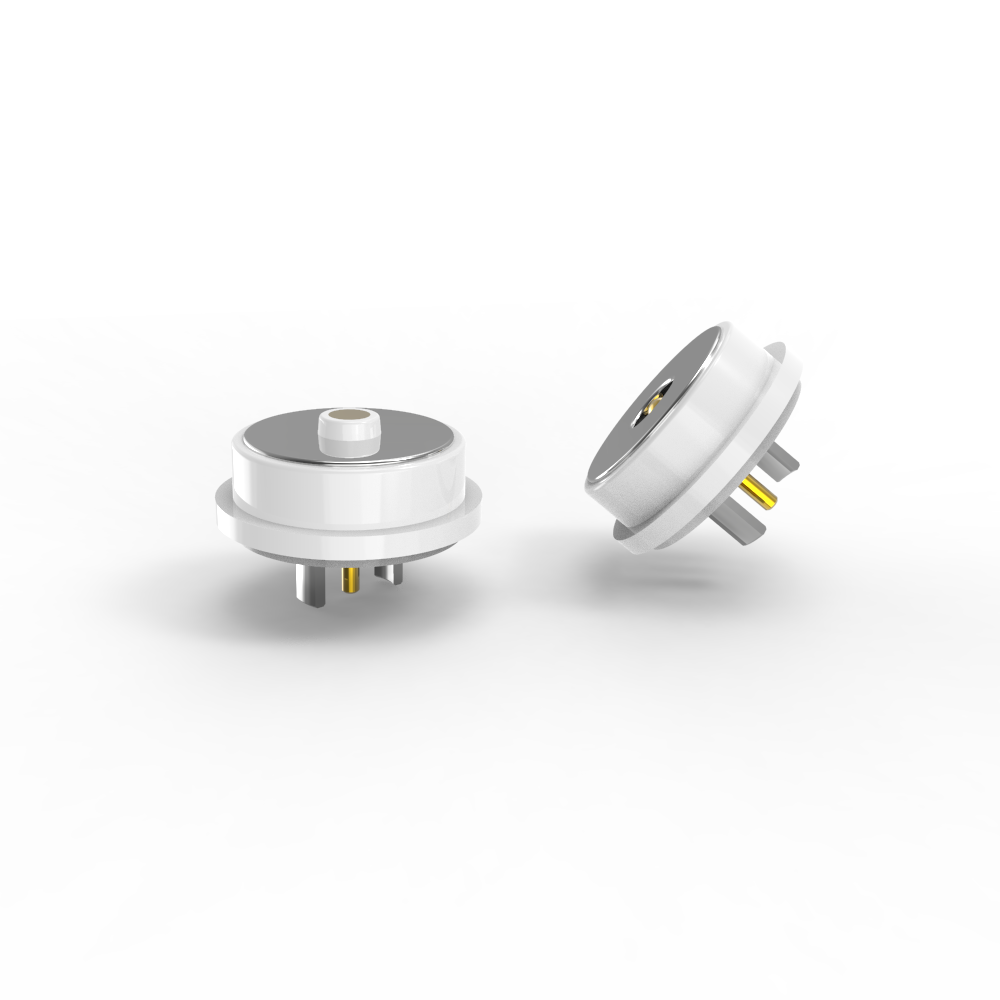

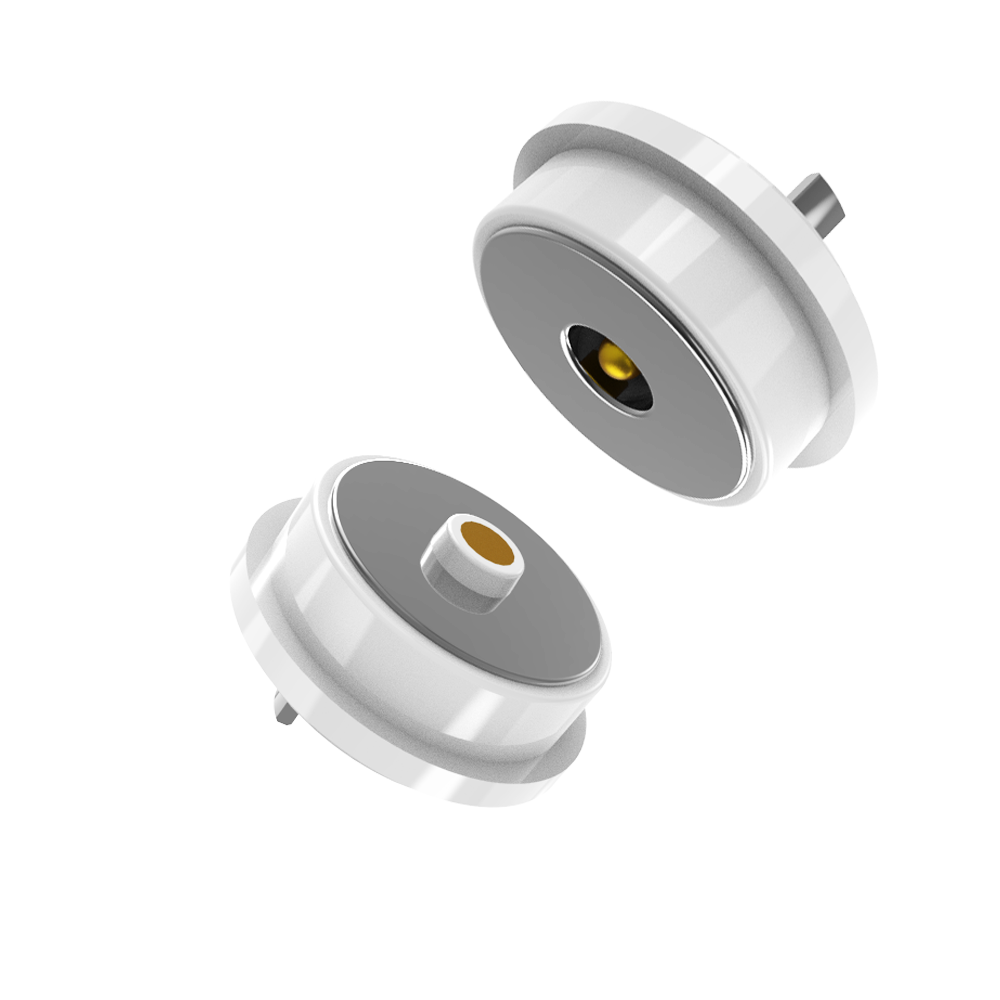

Prężnica 10,0 mm biały okrągły magnetyczny złącze męskie i żeńskie z 3A

Średnica 10,0 mm białe okrągłe magnetyczne złącze męskie i żeńskie z prądem 3A.

UPE jest profesjonalnym producentem złączy magnetycznych i kabli magnetycznych.

Mamy własnych profesjonalnych projektantów, aby spełnić wszelkie Państwa wymagania i zapewnić usługę dostosowywania złączy magnetycznych. Różne produkty i rozwiązania złączy magnetycznych pogo pin mogą być zaprojektowane zgodnie z różnymi potrzebami klienta.

Wszystkie materiały złączy magnetycznych są zgodne z RoHS i REACH.

Wszystkie złącza magnetyczne przeszły 100% testów zwarcia i obwodu otwartego.

Męska część złącza magnetycznego

...Materiał:

Tłok: Bezołowiowy C6801, powłoka 5U" Min Au na 60~100U"Ni;
Lufa: Bezołowiowa C6801, powłoka 5U"Min Au na 60~100U"Ni;
Sprężyna: SUS 304, powłoka 1U"Au;
Obudowa: Biały LCP+30%GF UL94 V-0;
Powłoka: Bezołowiowa C6801, powłoka Ni;
Magnes: NdFeB N52, powłoka Ni
...Mechaniczne:
Siła sprężyny: 70g±20g, przy skoku roboczym 1,0 mm.
Pełny skok: 1,2 mm.
Żywotność mechaniczna: min. 50000 cykli.
...Elektryczne:
Napięcie: 12,0 V.
Prąd: 3,0 A.
Rezystancja styku: maks. 50 mΩ (PIN).
100% test otwarcia i zwarcia.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
..& Wymiar kontroli kluczowej.
… Opis zastosowania produktu (nie ogranicza się do następujących):
1. Lutowanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po lutowaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody mogą być łączone bezpośrednio.

Żeńska część złącza magnetycznego

...Materiały:
PIN: Bezołowiowy C6801, powłoka 5U"Min Au na 60~100U"Ni;
Obudowa: Biały LCP+30%GF UL94 V-0;
Powłoka: Bezołowiowa C6801, powłoka Ni;
Magnes: NdFeB N52, powłoka Ni
....Elektryczne:
Napięcie: 12,0 V.
Prąd: 3,0 A.
Rezystancja styku: maks. 50 mΩ (PIN).
100% test otwarcia i zwarcia.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
...& Wymiar kontroli kluczowej.
… Opis zastosowania produktu (nie ogranicza się do następujących):
1. Lutowanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po lutowaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody mogą być łączone bezpośrednio.

Parametry złączy magnetycznych DC:

Rysunek techniczny okrągłego męskiego złącza magnetycznego

Rysunek techniczny okrągłego żeńskiego złącza magnetycznego

Układ PCB:

Zalety złącza magnetycznego:

●Humanistyczny design automatycznego doświadczenia łączenia adsorpcji;

●Humanistyczne zabezpieczenie przed upadkiem: łatwo wyjąć z interfejsu ładowania, i nie jest łatwo usunąć urządzenie;

●Czas życia: do 100 000-200 000 cykli;

●Wodoodporna konstrukcja: żeński koniec urządzenia może być pyłoszczelny i wodoodporny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje transmisję dużego prądu;

●Wygląd złącza magnetycznego można dopasować do projektu urządzenia klienta;

●Projekt struktury przeciwzwarciowej produktu i zabezpieczenie przed uszkodzeniem;

●Realizacja transmisji sygnału o wysokiej częstotliwości, może zastąpić tradycyjną funkcję USB2.0 HDMI 1.3 Transmisja sygnału wideo i audio

●Oszczędzające miejsce złącza żeńskie i adaptery PCB mogą realizować połączenia typu pogo i SMT DIP;

●Doskonała odporność na korozję (48H-120H) spełnia wymagania dotyczące użytkowania w trudnych warunkach;

●Doskonałe interfejsy rozszerzalne, które mogą implementować (sygnał zasilania, wideo audio, gniazdo itp.)

●Czas rozwoju jest krótki, koszt wykonania formy jest niski i nadaje się do dostosowywania

Zastosowanie produktów złączy magnetycznych:

1. Lotnictwo, urządzenia medyczne, elektronika pokładowa samochodów, małe urządzenia gospodarstwa domowego, zautomatyzowane urządzenia przemysłowe, urządzenia do komunikacji danych, urządzenia do kontroli przemysłowej, urządzenia bezprzewodowe, inteligentne pojazdy poruszające się po torach
2: Urządzenia wirtualnej rzeczywistości (VR), urządzenia bezzałogowych statków powietrznych, inteligentne urządzenia robotyczne
3: Inteligentne produkty do noszenia, inteligentne produkty do pozycjonowania (inteligentne zegarki dla dzieci, inteligentne bransoletki, telefony komórkowe do noszenia, słuchawki Bluetooth itp.)
4: Inteligentne urządzenia domowe, inteligentne urządzenia terminalowe ręczne, inteligentne urządzenia sanitarne, inteligentne urządzenia sportowe na zewnątrz, inteligentne urządzenia do fizjoterapii i urody
5: Elektronika użytkowa, małe urządzenia gospodarstwa domowego (drukarki, smartfony, komputery, aparaty fotograficzne, sprzęt audiowizualny, PDA)

Dlaczego UPE powinno być Twoim partnerem?

1. Zespół badawczo-rozwojowy niezależne możliwości projektowania i rozwoju, może być dostosowany do rozwoju produktu; wystarczy, że masz identyfikator, my zrobimy resztę za Ciebie, darmowy rozwój, czas badań i rozwoju 3-5 dni roboczych.

2. Projekty produktów z wieloma opcjami programów, okrągłe, kwadratowe, prostokątne, kształtowe połączenie z elastycznym wykorzystaniem sposobu na uzyskanie pięknego wyglądu, oszczędność miejsca, łatwe wkładanie, siła magnetyczna może osiągnąć od 1N do 30N.

3. Sposób połączenia: magnes do magnesu, magnes do stopu, magnes do blach żelaznych i tak dalej, aby spełnić różne struktury i zastosowania, uniknąć zakłóceń pola magnetycznego, użyj magnesu NdFeB, może on zachować siłę magnetyczną na zawsze.

Jak złożyć zamówienie na złącze magnetyczne w UPE

1. Prześlij swoje wymagania

Skontaktuj się z naszym zespołem sprzedaży za pośrednictwem:

E-mail: [union@upetech.net]

Telefon: [+86 13434524996]

Formularz online: [www.pogopinsconnector.com]

Podaj szczegóły:

✔ Zastosowanie (np. medyczne, motoryzacyjne, elektronika użytkowa)

✔ Typ złącza (np. magnetyczny pogo pin, kabel ładujący)

✔ Specyfikacje (napięcie, prąd, rozmiar, stopień wodoodporności itp.)

✔ Ilość i czas realizacji

2. Uzyskaj niestandardowe rozwiązanie (jeśli jest potrzebne)

Nasi inżynierowie przeanalizują Twoje potrzeby i zaproponują niestandardowy projekt (jeśli jest wymagany).

Udostępnimy modele 3D, próbki lub rysunki techniczne do zatwierdzenia.

Warunki płatności:

50% depozytu (płatne z góry): Pokrywa koszty produkcji (materiały, robocizna).

50% salda (płatne przed wysyłką): Zapewnia kontrolę jakości i zaangażowanie obu stron.

Metoda płatności:

T/T (przelew bankowy), PayPal, OCBC Bank

Rekomendacja:

Użyj PayPal dla próbek (bezpieczniejsze).

Użyj T/T dla zamówień hurtowych (niższe opłaty).

Czas realizacji próbek: Próbka z magazynu 2-3 dni robocze / próbka niestandardowa 5-7 dni roboczych

Czas realizacji produkcji:10-15 dni roboczych

Wykonane dla: Ameryki, Europy, Azji, Afryki Południowej

Warunki handlowe: EXW

Fracht: Powietrzny, Morski, Ekspresowy

Usługa: Wysoka jakość w rozsądnej cenie, usługa OEM, dowolny specjalny rozmiar, kolor, wzory są dopuszczalne
