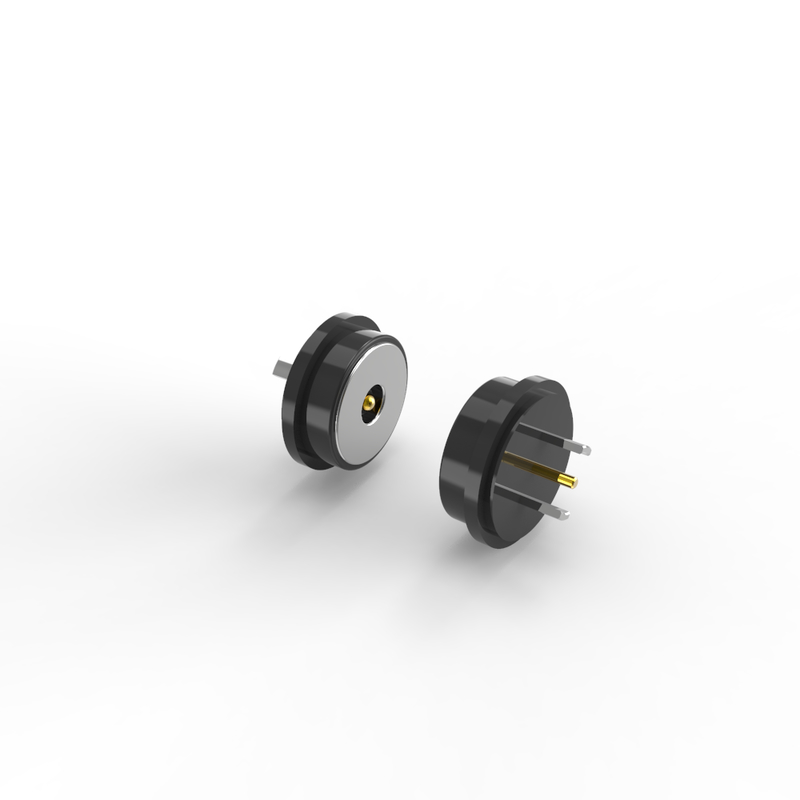

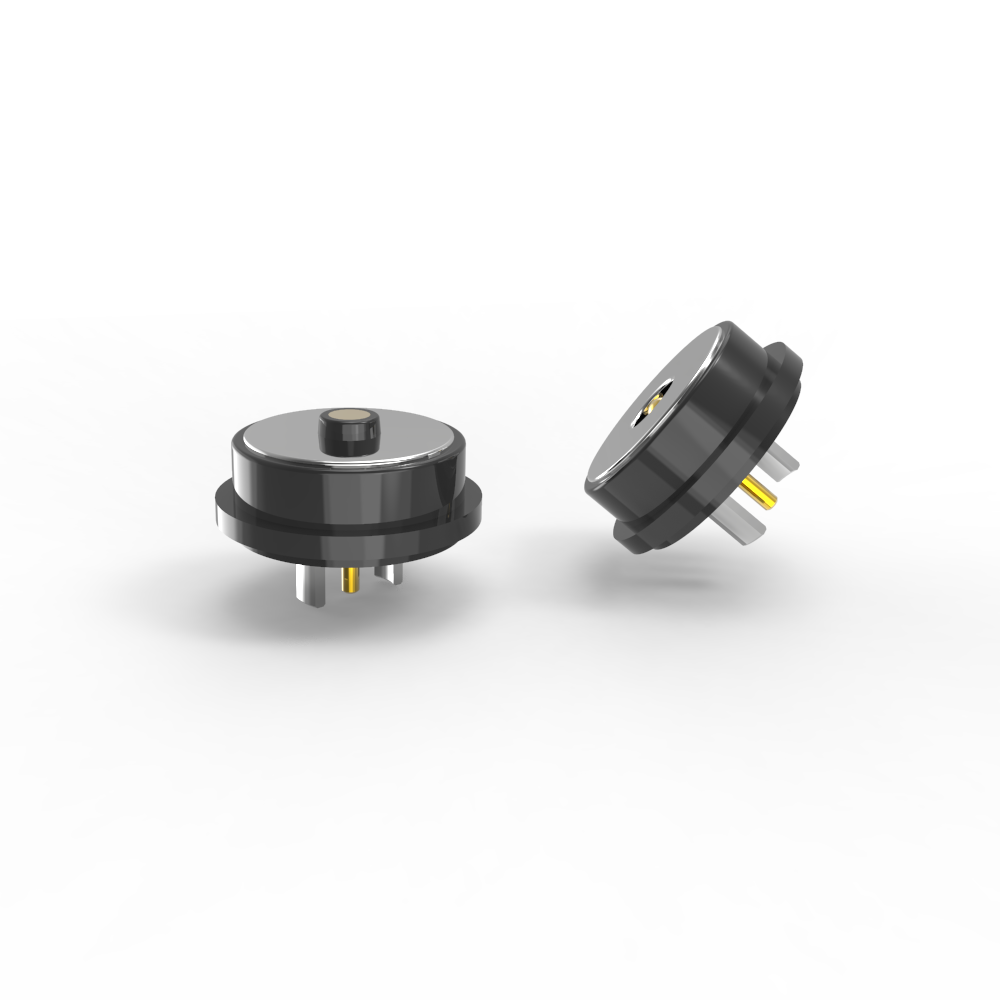

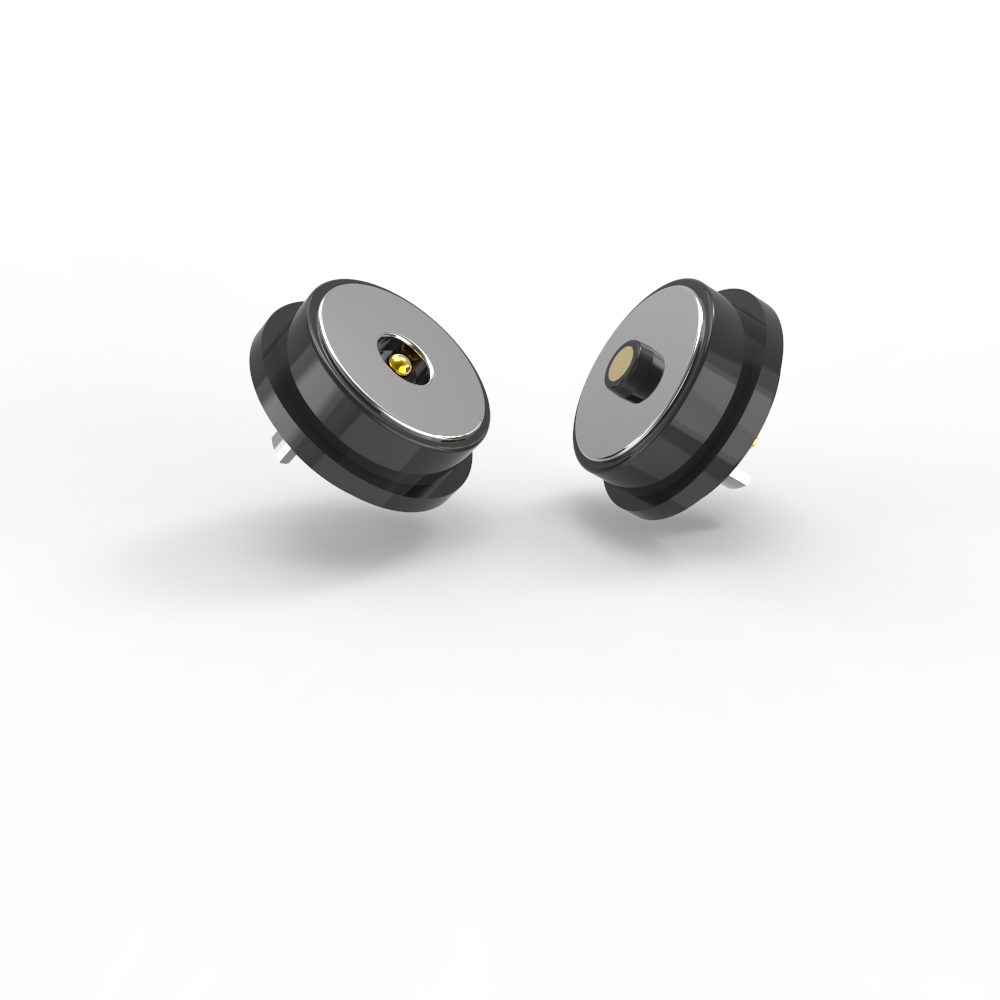

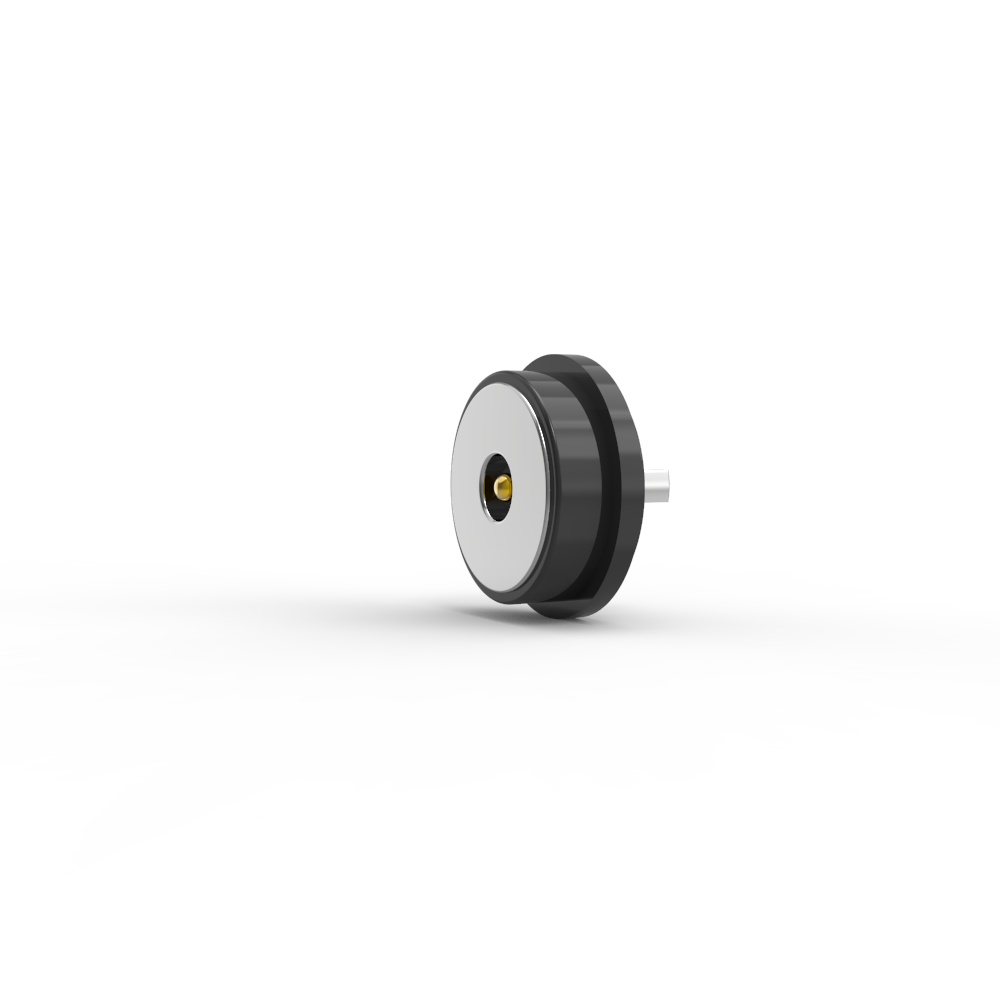

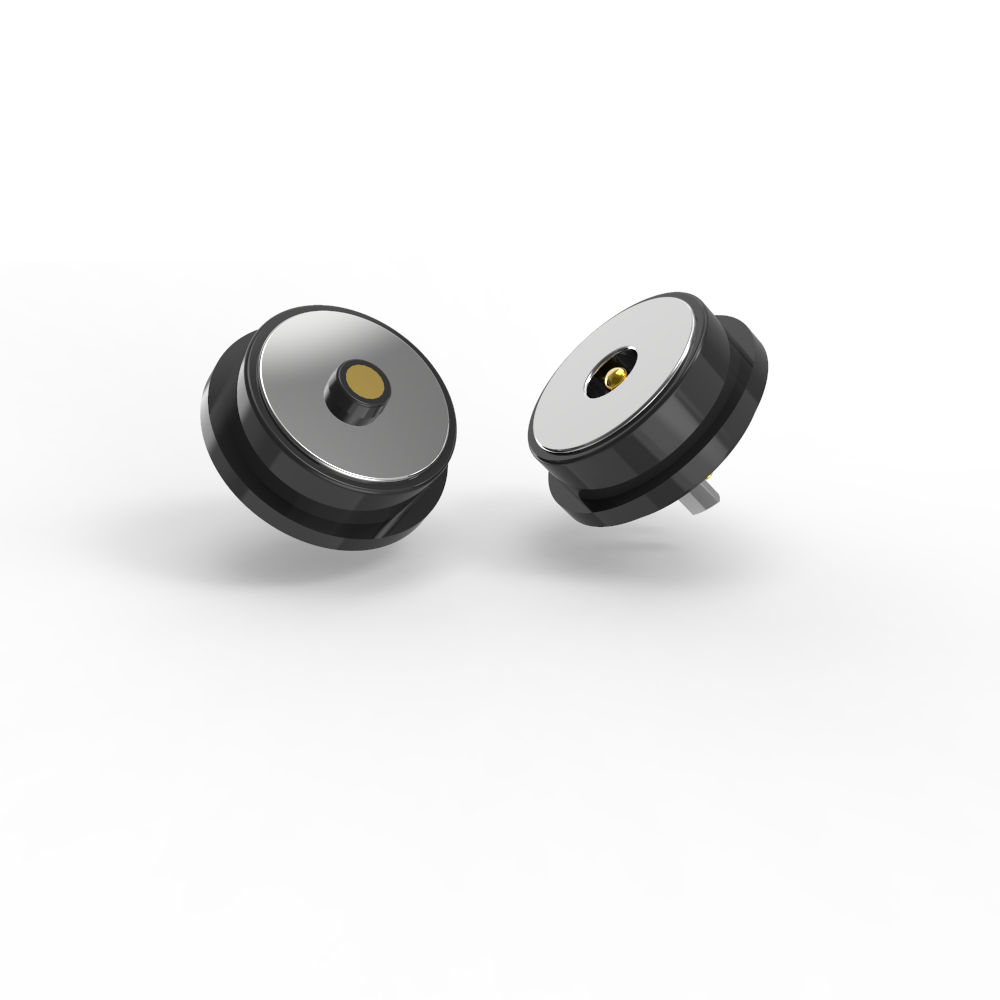

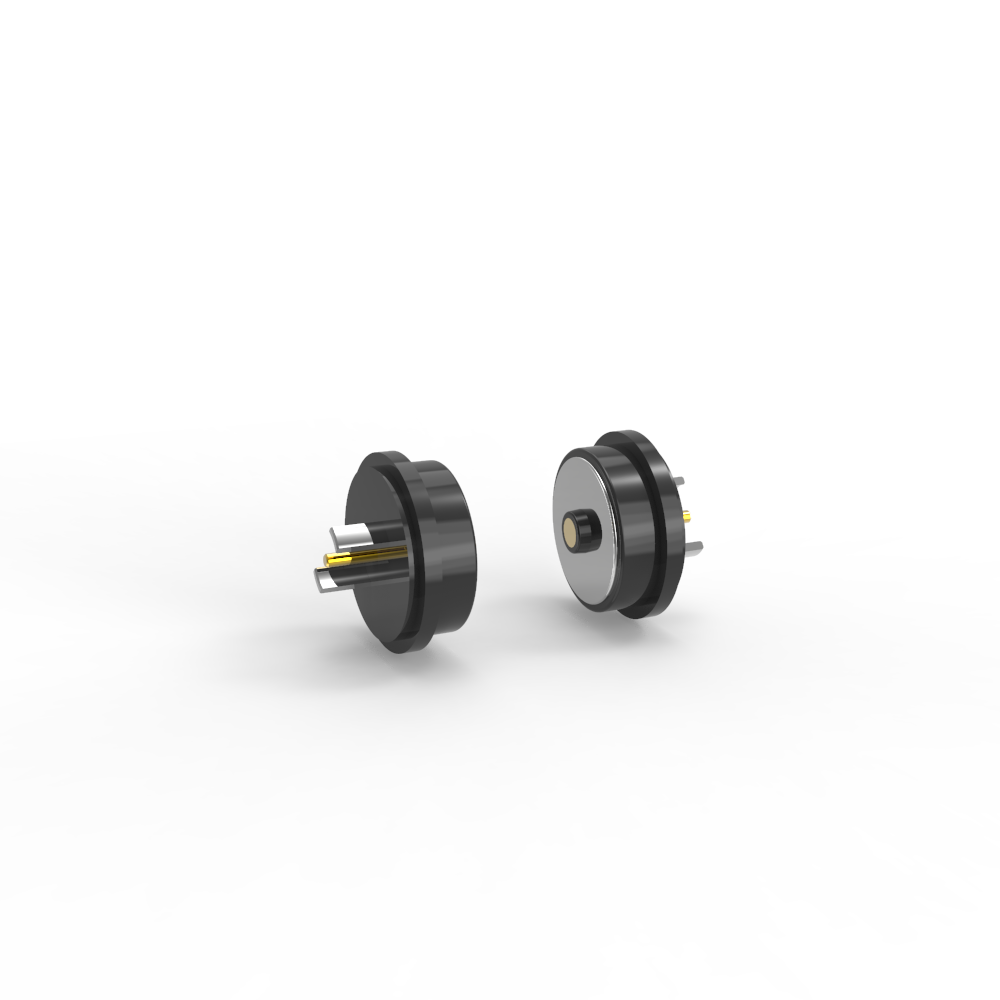

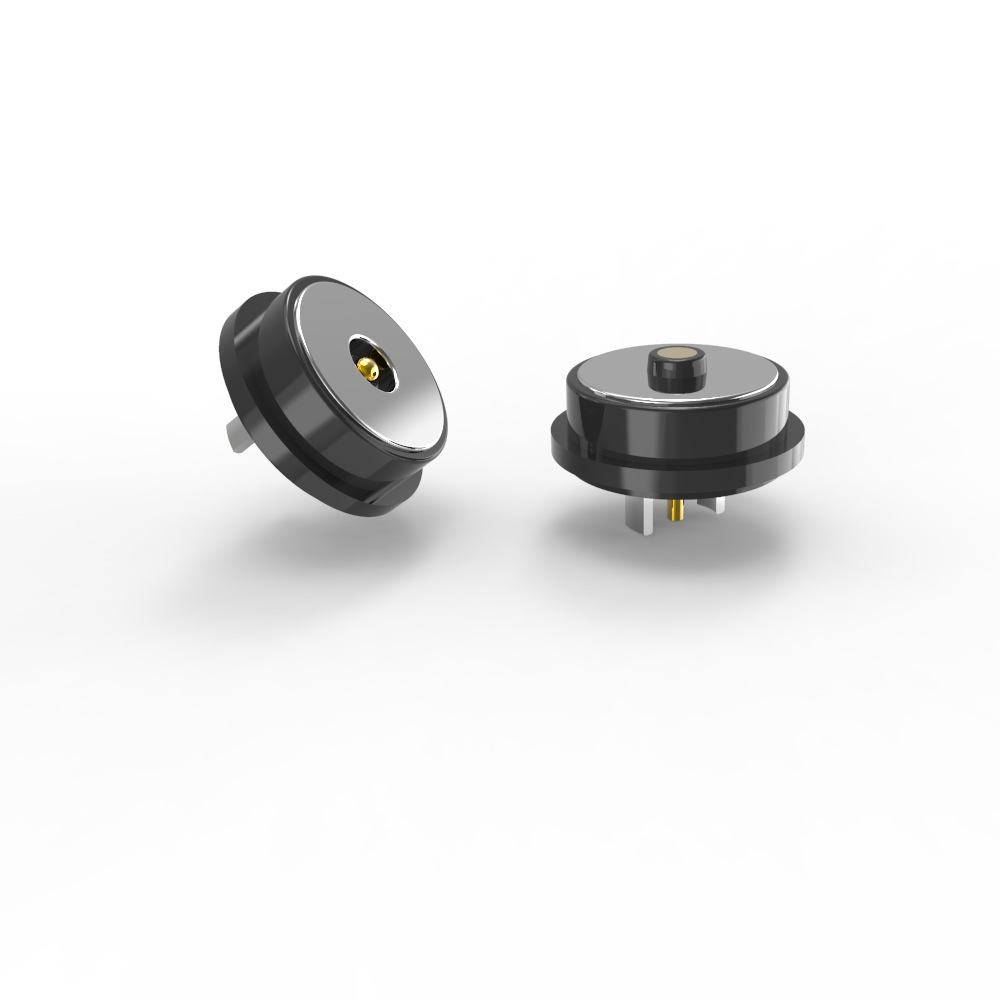

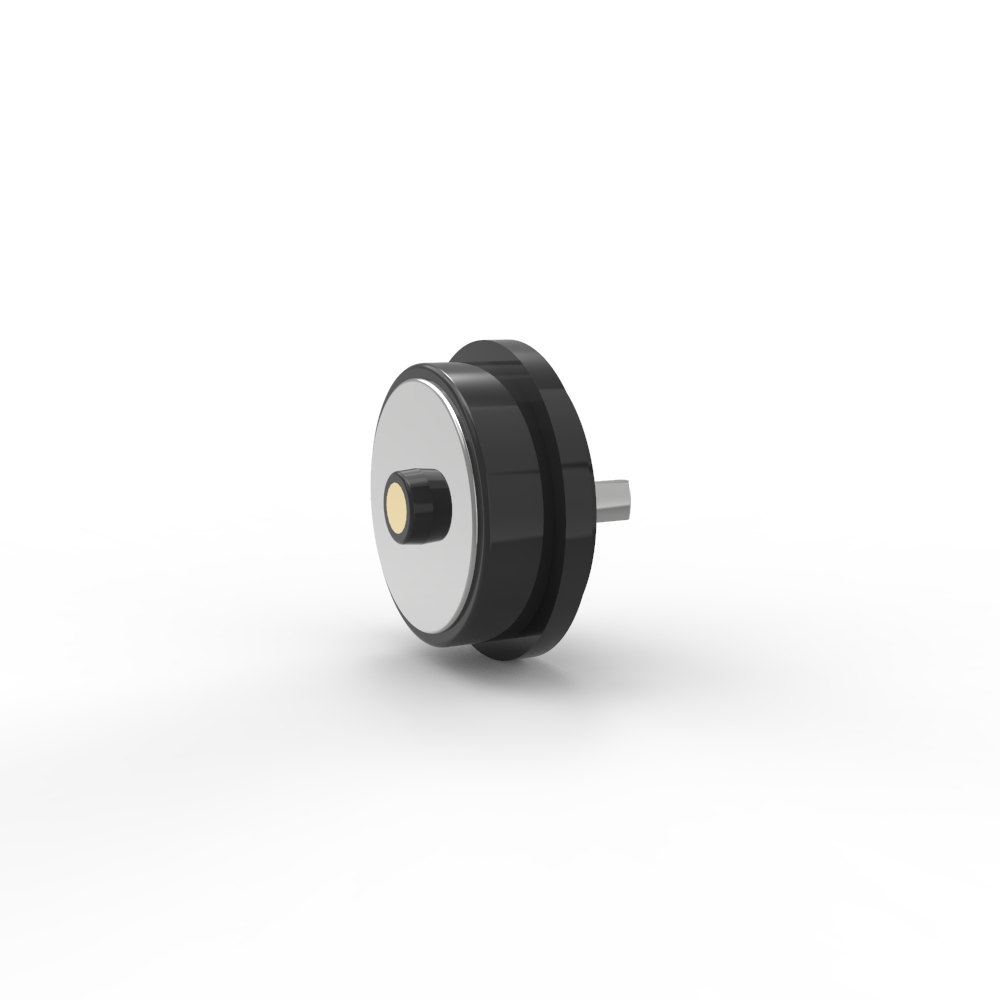

Prężnica 10,0 mm czarny okrągły męski kobiecy złącze magnetyczne do urządzenia elektronicznego

Średnica 10,0 mm czarny okrągły męski żeński magnetyczny konektor do urządzenia elektronicznego.

UPE jest profesjonalnym producentem złączy magnetycznych i kabli magnetycznych.

Mamy własnych profesjonalnych projektantów, aby spełnić wszelkie Państwa wymagania i zapewnić usługę dostosowywania złączy magnetycznych. Różne produkty i rozwiązania złączy magnetycznych pogo pin mogą być zaprojektowane zgodnie z różnymi potrzebami klienta.

Wszystkie materiały złączy magnetycznych są zgodne z RoHS i REACH.

Wszystkie złącza magnetyczne przeszły 100% testów zwarcia i obwodu otwartego.

Męska część złącza magnetycznego

...Materiał:

Tłok: Bezołowiowy C6801, powłoka 5U" Min Au na 60~100U"Ni;
Lufa: Bezołowiowy C6801, powłoka 5U"Min Au na 60~100U"Ni;
Sprężyna: SUS 304, powłoka 1U"Au;
Obudowa: Czarny HTN+30%GF UL94 V-0;
Powłoka: Bezołowiowy C6801, powłoka Ni;
Magnes: NdFeB N52, powłoka Ni
...Mechaniczne:
Siła sprężyny: 70g±20g, przy skoku roboczym 1,0 mm.
Pełny skok: 1,2 mm.
Żywotność mechaniczna: 50000 cykli Min.
...Elektryczne:
Napięcie: 12,0 V.
Prąd: 3,0 A.
Rezystancja styku: 50mΩMax (PIN).
100% test otwarcia i zwarcia.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
..& Wymiar kontroli kluczowej.
… Opis zastosowania produktu (nie ogranicza się do następujących):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody mogą być łączone bezpośrednio.

Żeńska część złącza magnetycznego

...Materiały:
PIN: Bezołowiowy C6801, powłoka 5U"Min Au na 60~100U"Ni;
Obudowa: Czarny HTN+30%GF UL94 V-0;
Powłoka: Bezołowiowy C6801, powłoka Ni;
Magnes: NdFeB N52, powłoka Ni
....Elektryczne:
Napięcie: 12,0 V.
Prąd: 3,0 A.
Rezystancja styku: 50mΩMax (PIN).
100% test otwarcia i zwarcia.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
...& Wymiar kontroli kluczowej.
… Opis zastosowania produktu (nie ogranicza się do następujących):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody mogą być łączone bezpośrednio.

Parametry złączy magnetycznych DC:

Rysunek techniczny okrągłego męskiego złącza magnetycznego

Rysunek techniczny okrągłego żeńskiego złącza magnetycznego

Układ PCB:

Zalety złącza magnetycznego:

●Humanistyczny design automatycznego połączenia adsorpcyjnego;

●Humanistyczne zabezpieczenie przed upadkiem: łatwo wyjąć z interfejsu ładowania i nie jest łatwo usunąć urządzenie;

●Żywotność: do 100 000-200 000 cykli;

●Wodoodporna konstrukcja: żeński koniec urządzenia może być pyłoszczelny i wodoodporny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje transmisję dużego prądu;

●Wygląd złącza magnetycznego można dopasować do projektu urządzenia klienta;

●Konstrukcja produktu zapobiegająca zwarciom i zabezpieczająca przed błędami;

●Realizacja transmisji sygnału o wysokiej częstotliwości, może zastąpić tradycyjną funkcję USB2.0 HDMI 1.3 Transmisja sygnału wideo i audio

Zastosowanie produktów złączy magnetycznych:

1.Urządzenia do noszenia, inteligentne urządzenia pozycjonujące, inteligentne opaski na rękę dla dzieci, inteligentne zegarki, telefony komórkowe do noszenia, zestawy słuchawkowe Bluetooth itp.) kabel do transmisji danych, kabel do ładowania, połączenie końcowe przewodu magnetycznego

2. Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt do komunikacji danych, sprzęt telekomunikacyjny, automatyka i sprzęt przemysłowy, sprzęt audiowizualny

3. Lotnictwo, elektronika kosmiczna, komunikacja wojskowa

4. Motoryzacja, nawigacja samochodowa, sprzęt testowy i pomiarowy

5. Elektronika użytkowa (telefony komórkowe, tablety, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne i wiele innych dziedzin elektronicznych.)

Dlaczego UPE powinno być Twoim partnerem?

1. Profesjonalna usługa dostosowywania

2. Szybka zdolność do produkcji próbek

3. Ścisły system kontroli jakości

4. Przetwarzanie z importowanymi komponentami

5. Precyzyjny sprzęt testowy

6. Rozsądne procedury kontroli kosztów

7. Standardy środowiskowe produktu

Jak złożyć zamówienie na złącze magnetyczne w UPE

1. Prześlij swoje wymagania

Skontaktuj się z naszym zespołem sprzedaży za pośrednictwem:

E-mail: [union@upetech.net]

Telefon: [+86 13434524996]

Formularz online: [www.pogopinsconnector.com]

Podaj szczegóły:

✔ Zastosowanie (np. medyczne, motoryzacyjne, elektronika użytkowa)

✔ Typ złącza (np. magnetyczny pogo pin, kabel ładujący)

✔ Specyfikacje (napięcie, prąd, rozmiar, stopień wodoodporności itp.)

✔ Ilość i czas realizacji

2. Uzyskaj niestandardowe rozwiązanie (jeśli jest potrzebne)

Nasi inżynierowie przeanalizują Twoje potrzeby i zaproponują niestandardowy projekt (jeśli jest wymagany).

Udostępnimy modele 3D, próbki lub rysunki techniczne do zatwierdzenia.

Warunki płatności:

50% Depozyt (płatny z góry): Pokrywa koszty produkcji (materiały, robocizna).

50% Saldo (płatne przed wysyłką): Zapewnia kontrolę jakości i zaangażowanie obu stron.

Metoda płatności:

T/T (przelew bankowy), PayPal, Bank OCBC

Rekomendacja:

Użyj PayPal dla próbek (bezpieczniejsze).

Użyj T/T dla zamówień hurtowych (niższe opłaty).

Czas realizacji próbek: Próbka z magazynu 2-3 dni robocze / próbka niestandardowa 5-7 dni roboczych

Czas realizacji produkcji:10-15 dni roboczych

Wyprodukowano dla: Ameryka, Europa, Azja, Afryka Południowa

Warunki handlowe: EXW

Fracht: Powietrze, Morze, Ekspres

Usługa: Wysoka jakość w rozsądnej cenie, usługa OEM, dowolny specjalny rozmiar, kolor, wzory są dopuszczalne
