| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | 52-pozycja złącza na kasecie drukarki |
| Dokument: | H0152YTUPE.pdf |
| Minimalne zamówienie: | 1000 |
| Cena: | $2-$5 |
| Szczegóły pakowania: | Pakowanie obudowy blistra |
| Czas dostawy: | 7-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | 52 PIN PIN COMNEKTOR PIN | Materiał: | C3604, SUS304, PA9T |
|---|---|---|---|
| Kod PIN: | 52pin | Obsługa powierzchni: | Pozłacane |
| Gęstość: | 5u " | Zastosowanie: | Kaseta drukarki HP45 |
| Rezystancja styku: | 50 mΩ Maksymalnie na wysokości roboczej | Test w komorze solnej: | 48h |

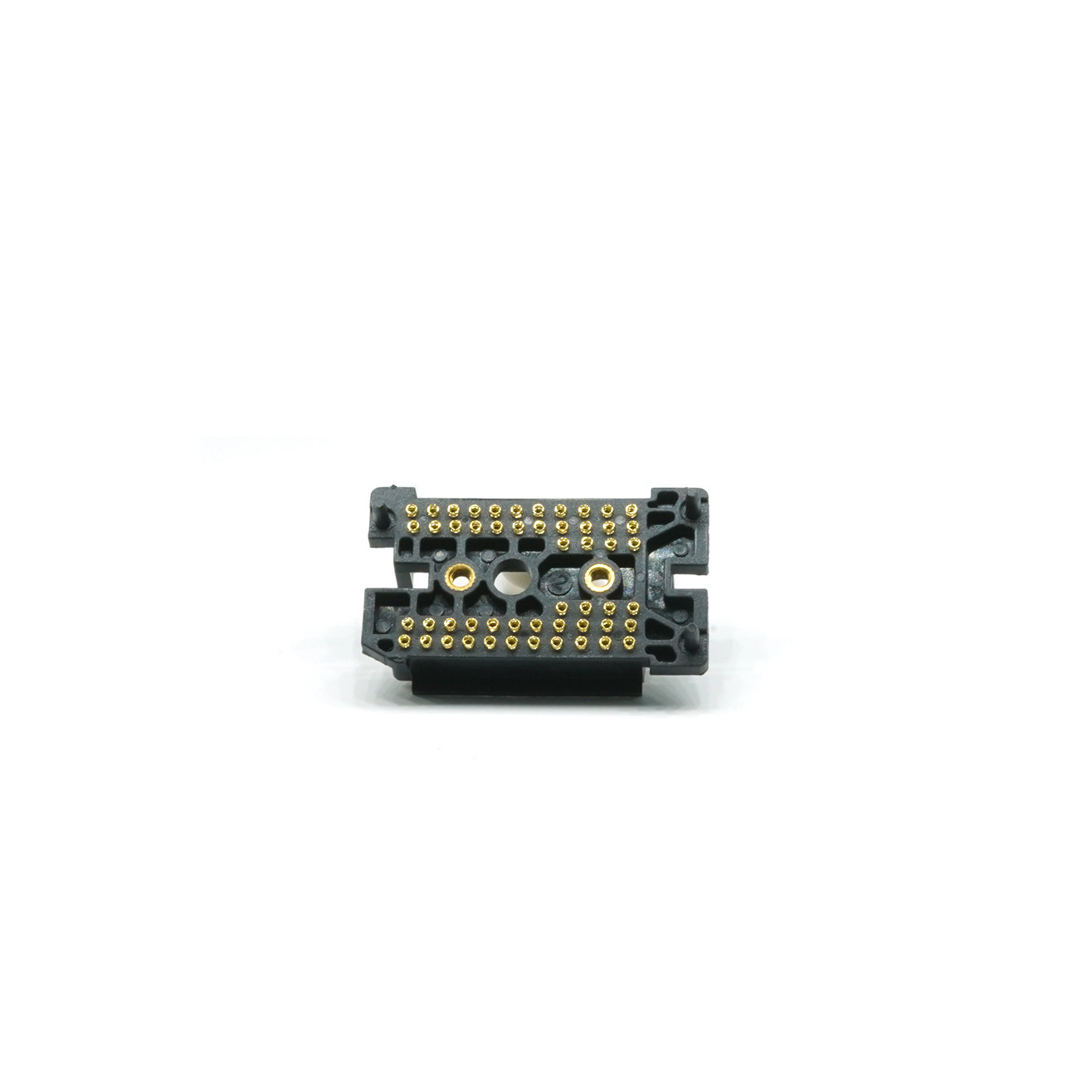

Sprężynowy złącze kartridża drukarki 52-pozycyjnego, 52-pinowe złącze Pogo Pin HP45.

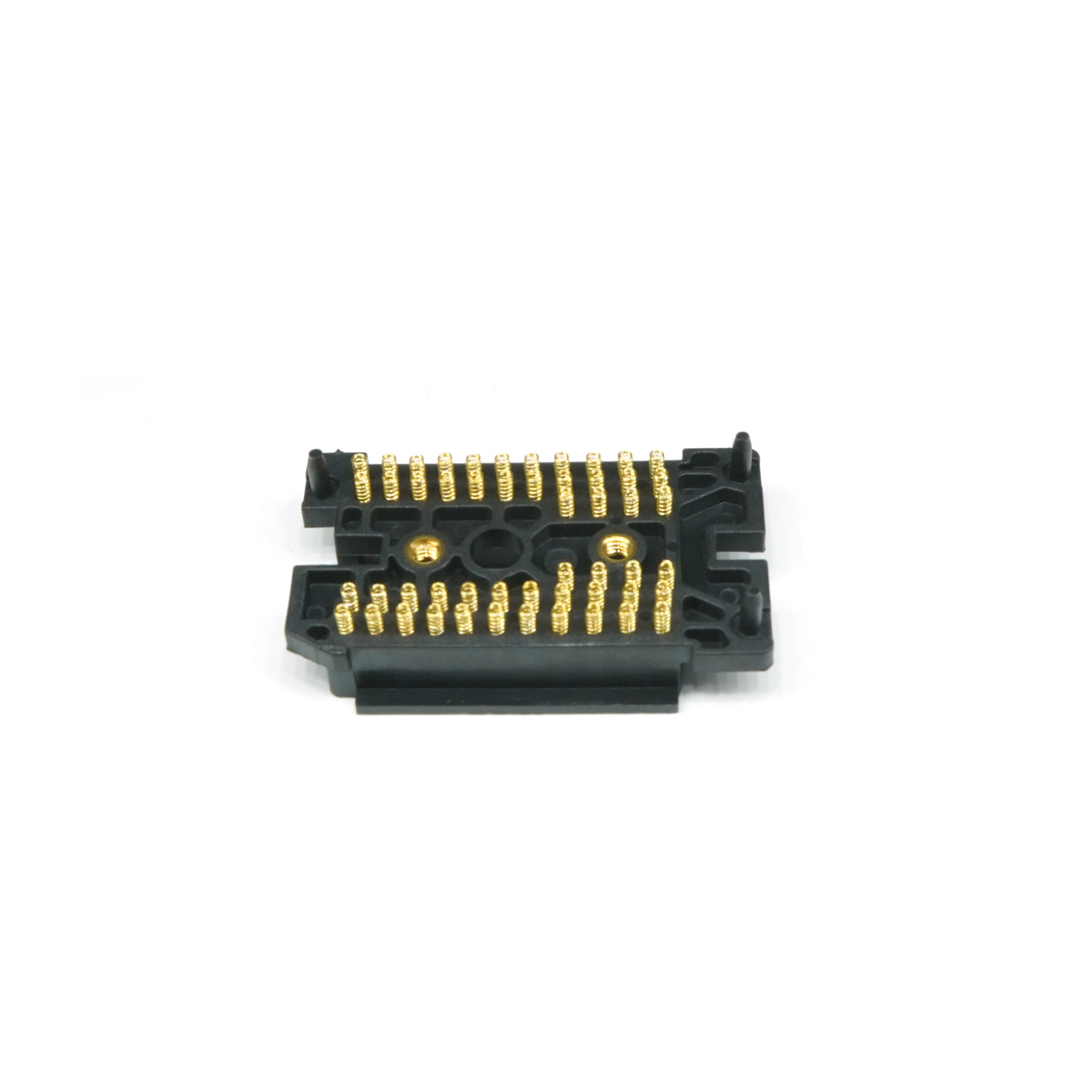

52-pinowe złącze pogo pin HP45 składa się z trzech części, odpowiednio: tworzywa sztucznego, pinu, sprężyny.
52-pinowe złącze sprężynowe HP45 jest powszechnie stosowane w systemach druku atramentowego, szczególnie z głowicami drukującymi HP45. To złącze łączy się z głowicą drukującą za pomocą sprężynowych pinów pogo, zapewniając niezawodny kontakt elektryczny.
Tworzywo sztuczne
Materiał:PA9T (Poliftalamid)
Kolor:Czarny
Pin
Materiał:C3604
Złocenie:5u"
Sprężyna
1. Oba końce zamknięte kwadratowo.
2. Podczas przetwarzania pakowania, zabrania sięłączenia podwójnych sprężyn razem od dostawcy.
3. Zgodnie z wartością siły sprężyny na rysunku, która jest mierzona po obciążeniu wstępnym 10 razy.
4. Sprawdzić sprężynę pod lupą 10X, a powierzchnia drutu nie może mieć żadnych uszkodzeń;
Graty pozycji cięcia na obu końcach, które nie mogą przekraczać średnicy zewnętrznej sprężyny
5. Dostawca powinien usunąć właściwości magnetyczne z materiału sprężyny za pomocą jakiegoś urządzenia i wypełnić 'powietrzem w worku opakowaniowym podczas pakowania
6. Produkt zgodny z RoHS i HF.
|
Dane sprężyny |
|
|
Materiał |
SUS304 |
|
Średnica drutu |
0,16 mm (±0,010)) |
|
Średnica zewnętrzna |
1,11 mm (+0,02/-0,02 |
|
Całkowita liczba zwojów |
15 |
|
Aktywne zwoje |
11 |
|
Sprężystość |
71600 G(N/mm2) |
|
Trwałość |
10 000 cykli (min.) |
|
Powierzchnia powlekana |
W/0 |
|
Złocenie |
5u" |
Rozmiar tworzywa sztucznego
Rozmiar pinu
Rozmiar sprężyny

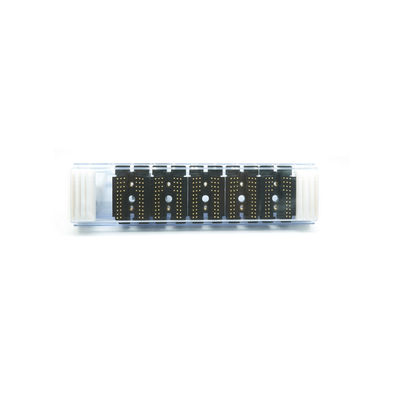

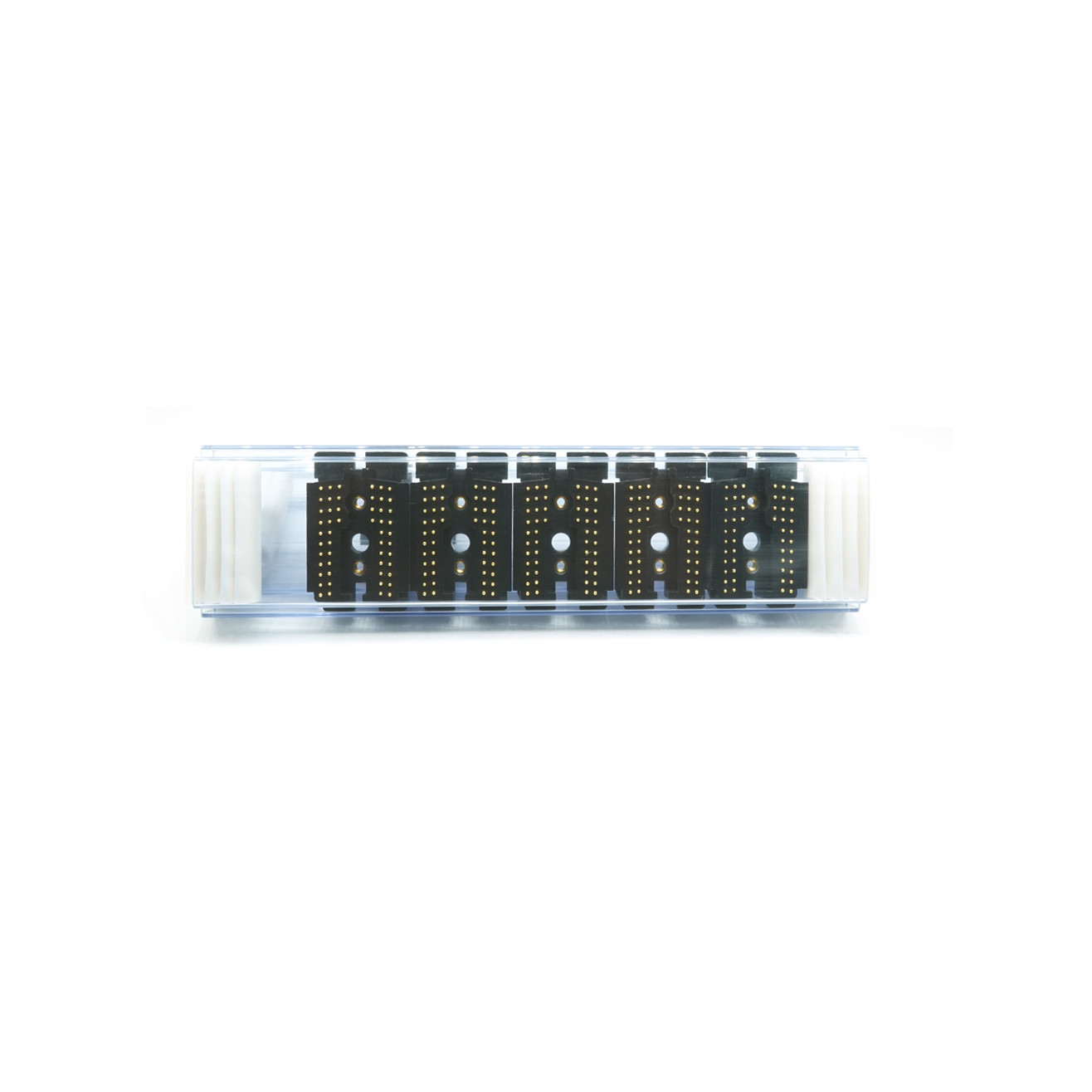

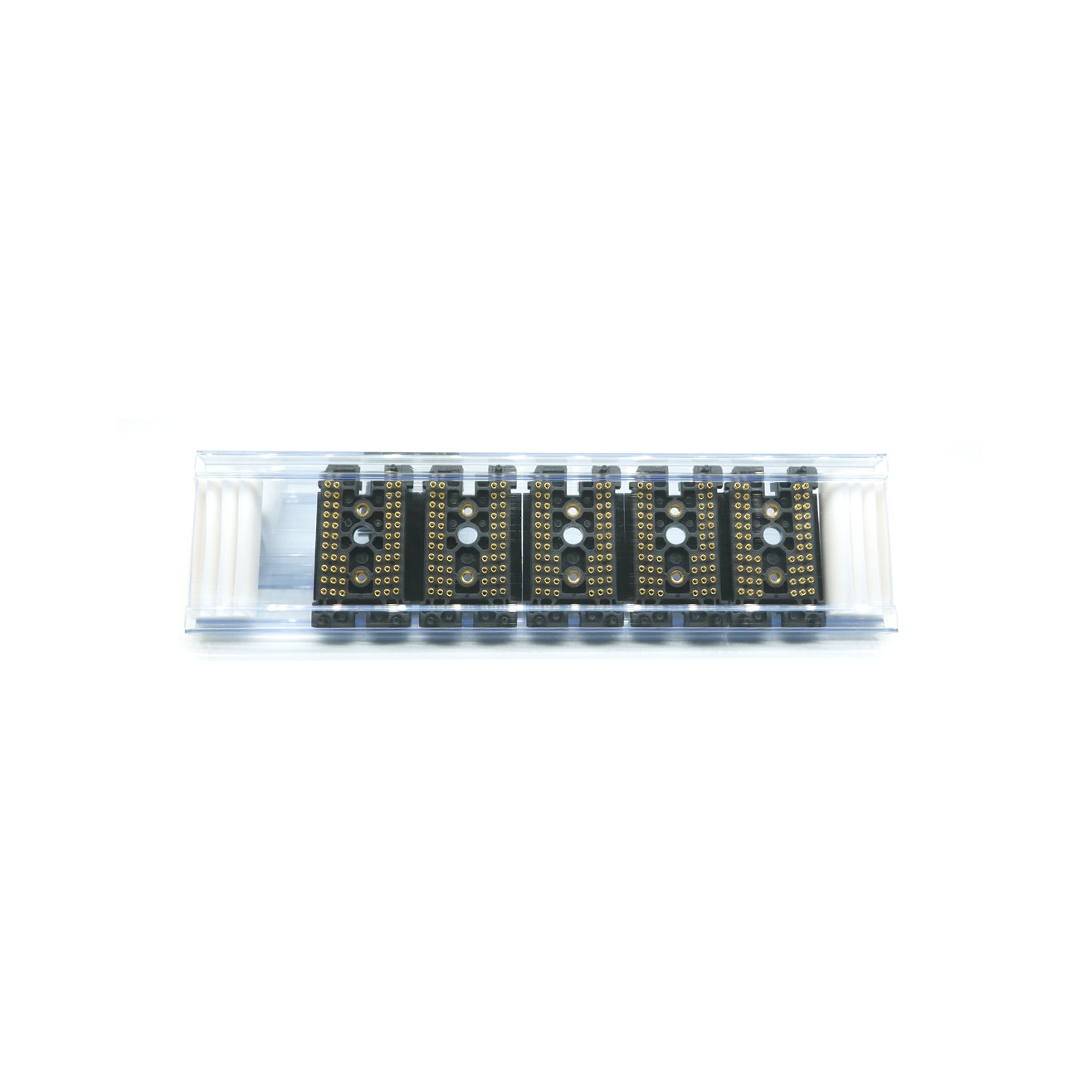

Opakowanie:
Zalety złącza Pogo Pin UPE
Złącza Pogo Pin, powszechnie znane jako piny sprężynowe lub piny pogo, oferują kilka zalet:
Niezawodność: Piny Pogo UPE wykorzystujące technologię CLIP zapewniają spójne i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na wibracje i wstrząsy mechaniczne.
Kompaktowa konstrukcja: Ich mały rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
Elastyczność: Piny pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie stykowe nie są idealnie wyrównane.
Łatwość użycia: Są przyjazne dla użytkownika, z prostą instalacją i konserwacją.
Trwałość: Zostały zaprojektowane tak, aby wytrzymać liczne cykle łączenia i rozłączania, co czyni je bardzo trwałymi
Nasza przewaga i Twój wybór:
.UPE profesjonalnie dostosowane piny Pogo o wysokim prądzie z serii 15A-30A, zostały wyprodukowane seryjnie.
.UPE opracowało standardowe złącza pogo pin męskie i żeńskie o rozstawie 1,27 mm, 2,0 mm 2,54 mm z 2-40 pinami z SMT / DIP / kątem prostym / kubkiem lutowniczym.
.Test żywotności Pogo Pin do 1 000 000 cykli.
.Wszystkie produkty mogą przejść standard HF, RoHS REACH.
.100% test elektryczny, raport dostarczony przed dostawą towaru.
.Dostępne są niestandardowe kształty, mała struktura i wysoki prąd.
Dlaczego klienci wybierają UPE?
1. Profesjonalna usługa dostosowywania
2. Szybka zdolność produkcji próbek
3. Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Precyzyjny sprzęt testowy
6. Rozsądne procedury kontroli kosztów
Niektóre z niestandardowych złączy Pogo Pin dla odniesienia:
Pole zastosowania złącza Pogo Pin:
Jak złożyć zamówienie w UPE?
1. Prześlij swoje wymagania
Podaj szczegóły, takie jak:
.Typ złącza (zasilanie, dane, hybrydowe, wodoodporne itp.)
.Napięcie i natężenie prądu
.Długość i specyfikacje kabla
.Polaryzacja magnetyczna i preferencje wyrównania
.Ilość i czas realizacji
Specjalne wymagania (klasa IP, ekranowanie, certyfikaty itp.)
.Opcja 1: Wypełnij nasz formularz RFQ (Zapytanie ofertowe) na naszej stronie internetowej.
. Opcja 2: Wyślij swoje specyfikacje bezpośrednio na sunion@upetech.net (lub do wyznaczonego kontaktu).
2. Otrzymaj niestandardową wycenę
Nasz zespół inżynierów przeanalizuje Twoje wymagania.
Zapewnimy konkurencyjną wycenę, w tym: Ceny/Czas realizacji/Opcje prototypowania (jeśli potrzebne)
3. Zatwierdź i potwierdź zamówienie
Po zatwierdzeniu wyceny sfinalizujemy projekt i harmonogram produkcji.
W przypadku nowych projektów możemy zaoferować modele 3D lub próbki do testowania.
4. Produkcja i zapewnienie jakości
UPE produkuje Twoje zamówienie z rygorystycznymi kontrolami jakości.
Na życzenie możemy dostarczyć raporty z testów i certyfikaty.
5. Szybka dostawa i wsparcie
Twoje zamówienie jest wysyłane wybraną przez Ciebie metodą logistyczną (DHL, FedEx, fracht morski itp.).
Nasz zespół pozostaje do dyspozycji w zakresie wsparcia technicznego i przyszłych zamówień.
Warunki płatności:
50% depozytu (płatne z góry): Pokrywa koszty produkcji (materiały, robocizna).
50% salda (płatne przed wysyłką): Zapewnia kontrolę jakości i zaangażowanie obu stron.
Metoda płatności:
T/T (przelew bankowy), PayPal, Bank OCBC
Rekomendacja:
Użyj PayPal dla próbek (bezpieczniejsze).
Użyj T/T dla zamówień hurtowych (niższe opłaty).
Czas realizacji próbek: Próbka z magazynu 2-3 dni robocze/próbka niestandardowa 5-7 dni roboczych
Czas realizacji produkcji:10-15 dni roboczych
Wyprodukowano dla: Ameryki, Europy, Azji, Afryki Południowej
Warunki handlowe: EXW
Fracht: Powietrze, Morze, Ekspres
Usługa: Wysoka jakość w rozsądnej cenie, usługa OEM, akceptowane są dowolne specjalne rozmiary, kolory, projekty
Wysyłka
