| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | 8pin SMT Spring załadowany złącze POGO |
| Minimalne zamówienie: | 5000 |
| Cena: | $0.8-$3 |
| Szczegóły pakowania: | PE |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze Pogo-Pin | Rodzaj: | SMT |
|---|---|---|---|
| Materiał: | C3604, SUS304, THN | Obsługa powierzchni: | Pozłacane |
| Rezystancja styku: | 50 mΩ Maksymalnie na wysokości roboczej | Test w komorze solnej: | 48h |
| Temperatura pracy produktu: | 260°C±5°C 20s±2s | Środowisko stosowania produktu:: | 80°C~130°C (badanie laboratoryjne) |
| Podkreślić: | SMT Pogo Pin Connector,Podłączacz Pogo Pin 8pin,Złącza sprężynowe 8pin |
||

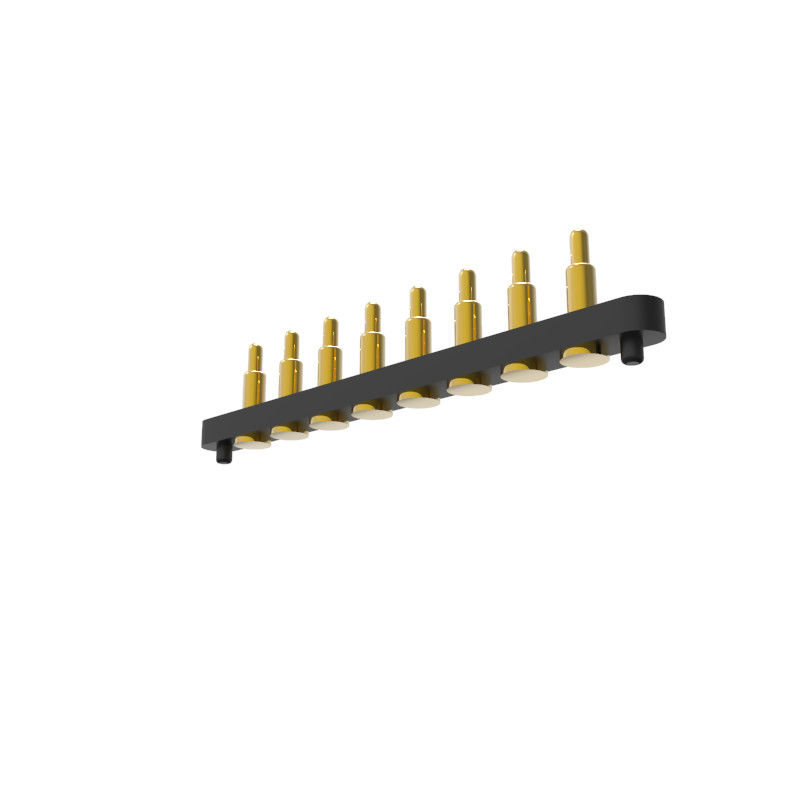

8pin SMT sprężynowy podłączacz podłącza podłącza podłącza podłącza podłącza podłącza podłącza podłącza podłącza podłącza podłącza podłącza podłącza podłączaktóry jest łatwy do lutowania na tablicy PCB.UPE zapewnia profesjonalną usługę dostosowywania złącza pogo pin z wiosną, różne produkty i rozwiązania złącza pogo pin mogą być zaprojektowane zgodnie z różnymi potrzebami klientów.
Zalety złącza UPE Pogo Pin
Podłączacze Pogo Pin, powszechnie znane jako wiązki sprężynowe lub szpilki pogo, oferują kilka zalet:
Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają spójne i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.
Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.
Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.
Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi
Nasza zaleta i twój wybór:
.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
.UPE rozwinięte 1,27 mm,2.0mm 2,54mm rozpiętość standardowa męska i żeńska 2pin-40pin Pogo pin konektor z SMT / DIP / Right Angle / Solder Cup.
.Test Pogo Pin Life do 1000 000 cykli.
.Wszystkie produkty mogą przejść standard HF, RoHS REACH.
.100% elektryczny test dostarczył raport przed dostarczeniem towarów.
.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
Struktura i opis typu Pogo Pin:
SMT:Dobra stabilność, dolna część beczki ma płaską konstrukcję dolną, którą łatwo lutować na tablicy PCB.
Dlaczego klienci wybierająUPE?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
Wydajność parametrów złącza sprężynowego
|
Nazwa części |
Tabela parametrów wydajności |
|||
|
Materia w beczce |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
|
|
Materiał tłoków |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
Pozostałe |
|
Opcje wiosenne |
Stainle |
Drut muzyczny |
|
|
|
Wymogi dotyczące nakładki |
Złoto-Au
|
Srebro-Ag
|
Palladium-nikel (Pd-Ni) |
|
|
Prąd nominalny |
1A, 2A, 3A, 5A, 15A lub 30A (różne konstrukcje) |
|||
|
Napęd nominalny |
12 V prądu stałego 24 V |
|||
|
Odporność kontaktowa |
30mΩ 50 mΩ maksymalnie. |
|||
|
Badanie żywotności |
50, 000 cykli Min. 1000,000 cykli Max |
|||
|
Temperatura powrotu. |
265°, 4~5s |
|||
|
Badanie niezawodności POGO PIN |
||||
|
Siła zatrzymywania |
Przy znamionowym cyklu 500±50 na godzinę,50Minimalnie 1000 cykli |
|||
|
wilgotność |
EIA-364-31,Metoda badawcza II, Warunek A Podmiot poddawany badaniu dopasował złącza do wilgotności względnej90% do 95% RH i temperatury 40°C ± 2°C wilgotność względna dla 96 h- Co? |
|||
|
Odporność na ciepło lutowe
|
EIA-364-56,Procedura 5, Poziom 2 265°C+10/-0°Cprzez 30 do 35 sekund
|
|||
|
Spray solny
|
EIA-364-26,Warunek badania B Połączniki dopasowane do 5±1% roztworu solikoncentracja, 35+1°C/-2°C przez 48 godzin. |
|||
|
Badanie siły sprężyny
|
Normalna procedura badania siły, 100 g±20 g na wysokości roboczej
|
|||
|
Żywotność w temperaturze
|
EIA-364-17,Metoda badania A,warunek 4,warunek czasu badania A.łączniki do 85°C± 2°C przez 96 godzin. |
|||
|
Wpływ
|
EIA-364-52 Wylądowanie w przedziale 265±5°C, 60/40±5% lutowania Sn/pb przez 4,0~5,0 sekundy |
|||
|
Odporność kontaktowa
|
EIA-364-23 Pomiar oporu stykowego z prądem badawczym maksymalnie 100 mAi maksymalne napięcie 20 mV |
|||
Niektóre z dostosowanych łączników Pogo Pin do odniesienia:
Pole zastosowania łącznika Pogo Pin:
Opakowanie i wysyłka
Wszelkie pytania prosimy o wysłanie na adres union@upetech.net
