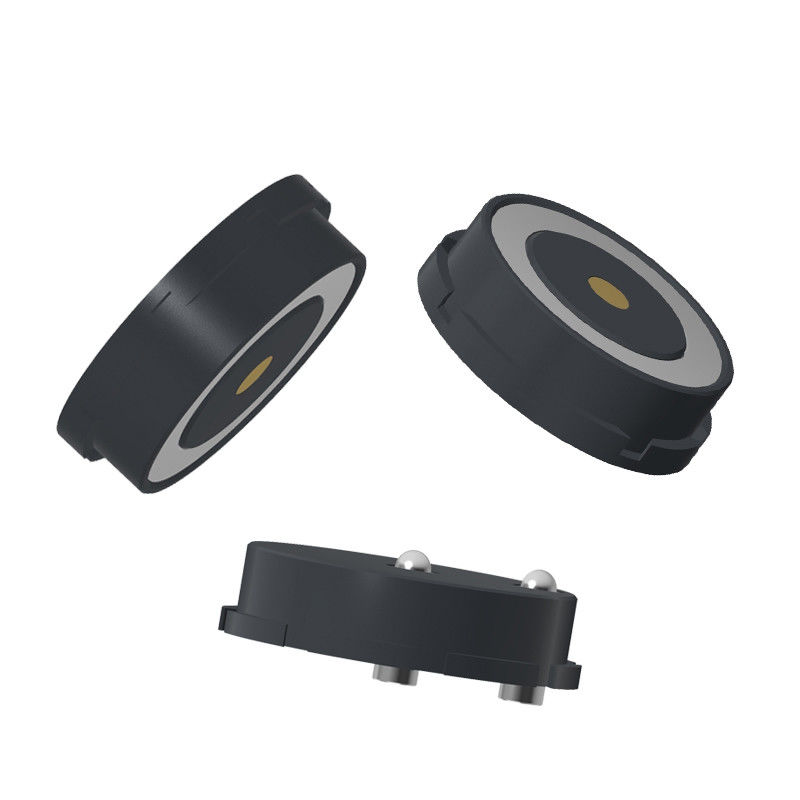

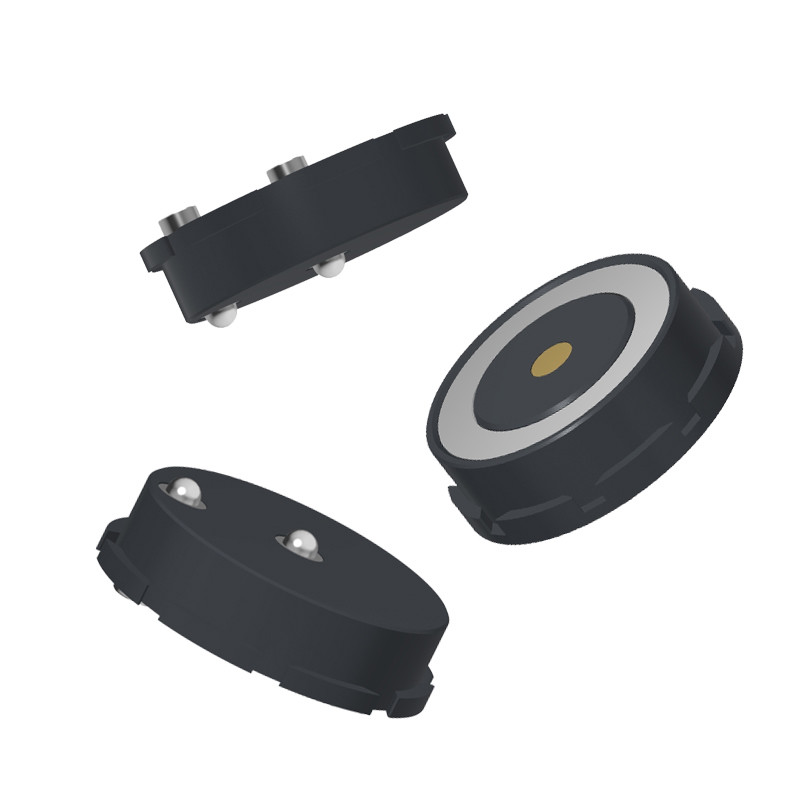

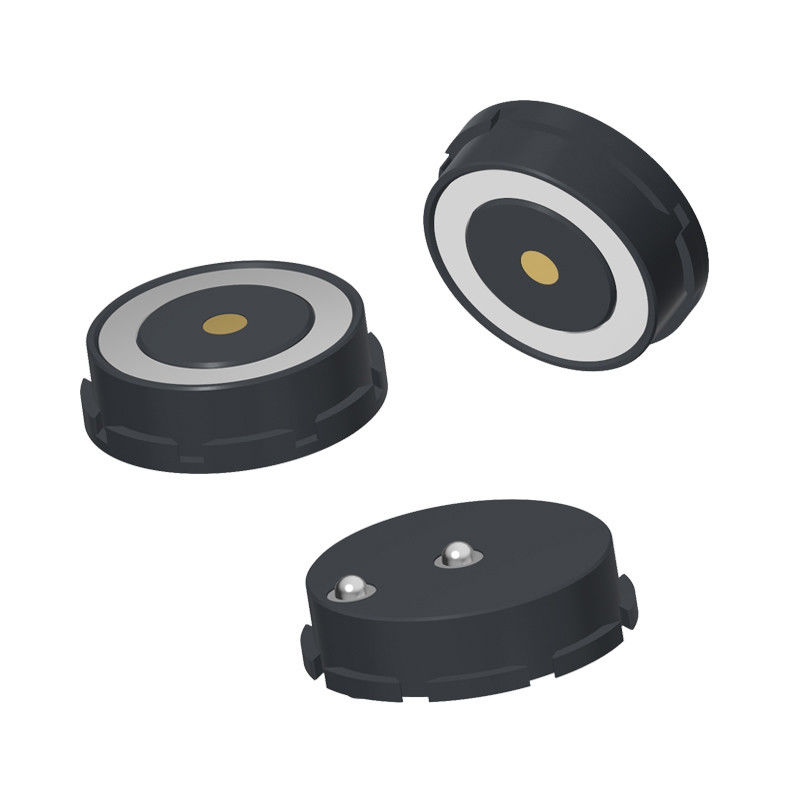

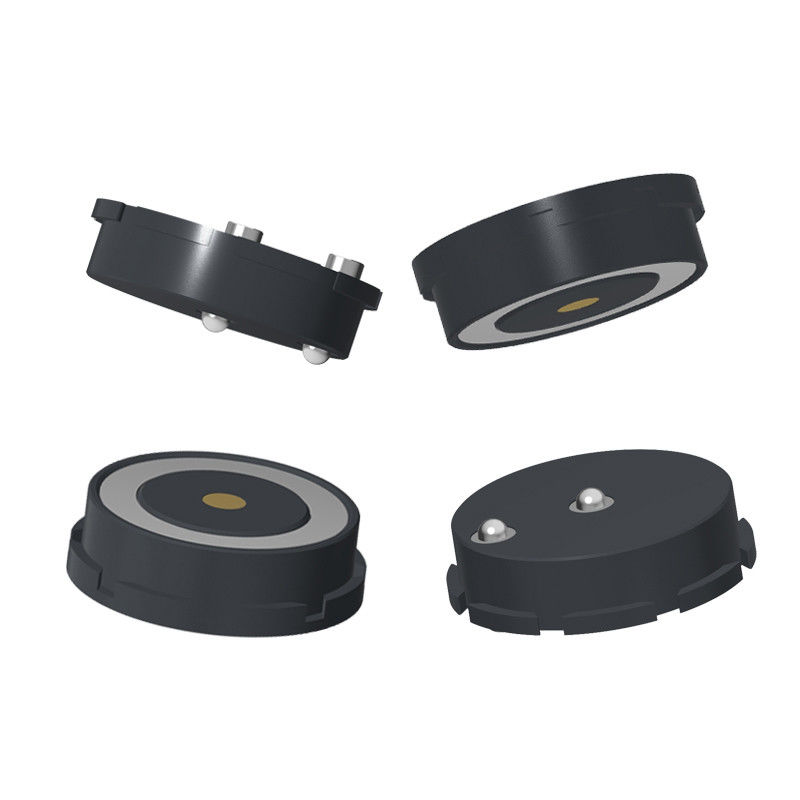

10A Prąd Okrągły 2-Pin Magnetyczny Pogo Pin Connector, który Temperatura 260°C

10A, okrągły, 2-pinowy magnetyczny złącze pogo pin  o temperaturze znamionowej  260℃.

Złącze magnetyczne – Zgodność i zapewnienie jakości
✅Materiały zgodne z RoHS i REACH
Wszystkie materiały użyte w naszych złączach magnetycznych są w pełni zgodne z przepisami RoHS (ograniczenie stosowania niebezpiecznych substancji) i REACH (rejestracja, ocena, autoryzacja i ograniczenia chemikaliów), zapewniając bezpieczeństwo środowiskowe i zgodność z przepisami.

✅Testowane w 100% pod kątem zwarć i obwodów otwartych
Każda jednostka przechodzi rygorystyczne testy elektryczne, w tym 100% testów zwarć i obwodów otwartych, gwarantując niezawodne działanie i trwałość.

Złącze magnetyczne – Skład materiałowy
1. Pogo Pin
Materiał podstawowy: Mosiądz C6801

Powłoka: Platyna (Pt) 0,25µm

2. Części toczone
Materiał: Mosiądz C6801

Powłoka: Platyna (Pt) 0,25µm

3. Obudowa
Materiał: HTN (Nylon wysokotemperaturowy)

Kolor: Czarny

Ocena palności: UL94 V-0 (samogasnący)

4. Magnes
Klasa: N52 NdFeB (Neodymowo-żelazowo-borowy – wysoka wytrzymałość)

Powłoka: Ni-Cu-Ni (potrójna warstwa nikiel-miedź-nikiel dla odporności na korozję)

5. Metalowa obudowa
Materiał: Mosiądz C3602 (mosiądz łatwoobrabialny)

Powłoka: Nikiel (Ni) dla trwałości i odporności na utlenianie

Złącze magnetyczne – Specyfikacje techniczne

-Właściwości mechaniczne
Siła styku:

160g ±20g przy skoku roboczym 1,2 mm (stałe ciśnienie łączenia)

Trwałość (test żywotności adsorpcji): 50 000 cykli (połączenie wtyczki męskiej/żeńskiej)

-Parametry elektryczne
Napięcie znamionowe: DC 5V

Prąd znamionowy: 10A Max

Rezystancja styku (sprężynowy pin): ≤50 mΩ Max (połączenie stabilne o niskiej rezystancji)

-Niezawodność środowiskowa
Tolerancja temperatury (lutowanie/montaż): 260°C (odporność na ciepło rozpływu)

Zakres temperatur pracy: -25°C do +60°C (odpowiedni do trudnych warunków)

Odporność na korozję (test w komorze solnej): 24 godziny (zgodny z normą IEC 60068-2-11)

-Podsumowanie zgodności i testów
Mechaniczne: żywotność 50 tys. cykli, precyzyjna siła styku

Elektryczne: Niska rezystancja (<50mΩ), wysoki prąd (10A)

Środowiskowe: Wytrzymuje ekstremalne temperatury, wilgotność i korozję

Certyfikaty: Zgodność z RoHS i REACH | Klasa palności UL94 V-0

2-pinowe męskie złącza magnetyczne i parametry złącza magnetycznego:

Rysunek techniczny okrągłego męskiego złącza magnetycznego

Rysunek techniczny okrągłego żeńskiego złącza magnetycznego

Zalety złącza magnetycznego:

●Humanistyczny design automatycznego połączenia adsorpcyjnego;

●Humanistyczne zabezpieczenie przed upadkiem: łatwo wyjąć z interfejsu ładowania i nie jest łatwo usunąć urządzenie;

●Żywotność: do 100 000-200 000 cykli;

●Wodoodporna konstrukcja: żeński koniec urządzenia może być pyłoszczelny i wodoodporny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje transmisję dużego prądu;

●Wygląd złącza magnetycznego można dopasować do projektu urządzenia klienta;

●Konstrukcja produktu zapobiegająca zwarciom i zabezpieczająca przed uszkodzeniem;

●Realizacja transmisji sygnału o wysokiej częstotliwości, może zastąpić tradycyjną funkcję USB2.0 HDMI 1.3 Transmisja sygnału wideo i audio

Zastosowanie produktów ze złączami magnetycznymi:

Dlaczego UPE powinno być Twoim partnerem?

1. Specjalistyczna wiedza w zakresie złączy magnetycznych

●Skupione badania i rozwój: UPE ma doświadczenie w zakresie złączy magnetycznych

●Dostosowywanie: UPE może dostosować siłę magnesu, powłokę pinów (złoto/nikiel dla rezystancji ≤50mΩ) i materiały obudowy (czarny PBT/nylon) do Twoich potrzeb.

2. Wysoka trwałość i zgodność

●Gwarantowane 10 000+ cykli: Ich złącza prawdopodobnie przechodzą rygorystyczne testy, aby spełnić Twoje wymagania dotyczące żywotności mechanicznej.

●Certyfikaty: Zgodność z normami UL lub RoHS - krytyczne dla rynków konsumenckich/medycznych.

3. Konkurencyjna produkcja

●Ekonomiczne oprzyrządowanie: UPE może oferować niskie MOQ (np. 1K–5K jednostek) z konkurencyjnymi cenami dla małych i średnich partii.

●Kontrola jakości: Wewnętrzne testy rezystancji styku, siły wyciągania i obciążenia prądowego w celu zapewnienia niezawodności.

4. Szybkie prototypowanie i wsparcie

●Próbki 3D w ciągu kilku dni: Szybkie prototypowanie do kontroli dopasowania/funkcji

●Wsparcie inżynieryjne: Pomoc w optymalizacji wyprowadzeń, ekranowaniu EMI lub wodoodporności (IP68).

Jak złożyć zamówienie na magnetyczne złącze kablowe w UPE

1. Prześlij swoje wymagania

Skontaktuj się z naszym zespołem sprzedaży za pośrednictwem:

E-mail: [union@upetech.net]

Telefon: [+86 13434524996]

Formularz online: [www.pogopinsconnector.com]

Podaj szczegóły:

✔ Zastosowanie (np. medyczne, motoryzacyjne, elektronika użytkowa)

✔ Typ złącza (np. magnetyczny pogo pin, kabel ładujący)

✔ Specyfikacje (napięcie, prąd, rozmiar, stopień wodoodporności itp.)

✔ Ilość i czas realizacji

2. Uzyskaj niestandardowe rozwiązanie (jeśli jest potrzebne)

Nasi inżynierowie przeanalizują Twoje potrzeby i zaproponują niestandardowy projekt (jeśli jest wymagany).

Udostępnimy modele 3D, próbki lub rysunki techniczne do zatwierdzenia.

Warunki płatności:

50% depozytu (płatne z góry): Pokrywa koszty produkcji (materiały, robocizna).

50% salda (płatne przed wysyłką): Zapewnia kontrolę jakości i zaangażowanie obu stron.

Metoda płatności:

T/T (przelew bankowy), PayPal, OCBC Bank

Rekomendacja:

Użyj PayPal dla próbek (bezpieczniejsze).

Użyj T/T dla zamówień hurtowych (niższe opłaty).

Czas realizacji próbek: Próbka z magazynu 2-3 dni robocze / próbka niestandardowa 5-7 dni roboczych

Czas realizacji produkcji:10-15 dni roboczych

Wyprodukowano dla: Ameryki, Europy, Azji, Afryki Południowej

Warunki handlowe: EXW

Fracht: Powietrzny, Morski, Ekspresowy

Usługa: Wysoka jakość w rozsądnej cenie, usługa OEM, dowolny specjalny rozmiar, kolor, wzory są dopuszczalne
