| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | RM-1210-A02-11 |
| Dokument: | RM-1210-A02-11.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Połączenie magnetyczne zaokrąglone | Kolor: | czarny |
|---|---|---|---|
| Test w komorze solnej: | 24h | Życie mechaniczne: | 50000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Materiał: | PVC, mosiądz, pe |
| Siła Wiosny: | 160 g ± 20 g | Pracujący storke: | 0,7 mm |
| Aktualność: | 5,0 A | Napięcie: | 12V |

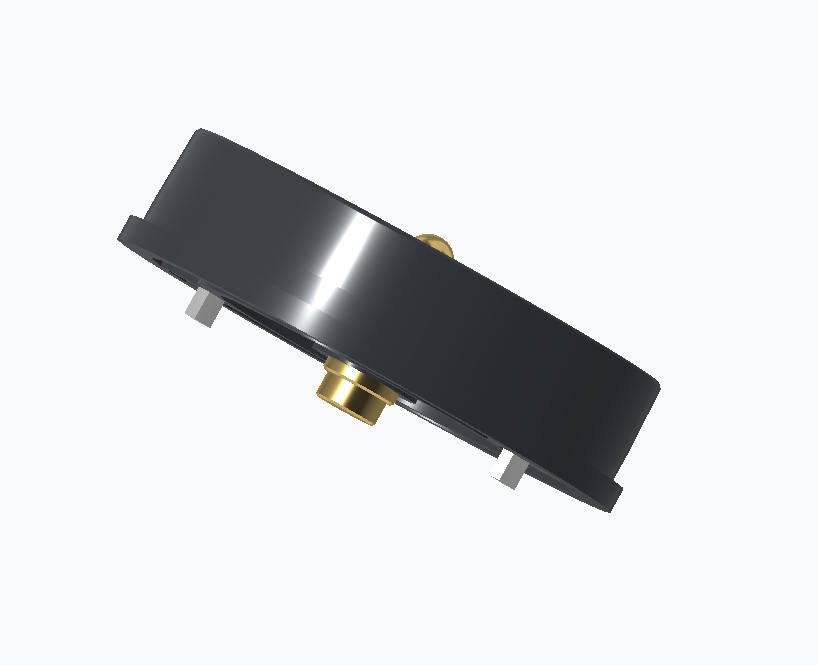

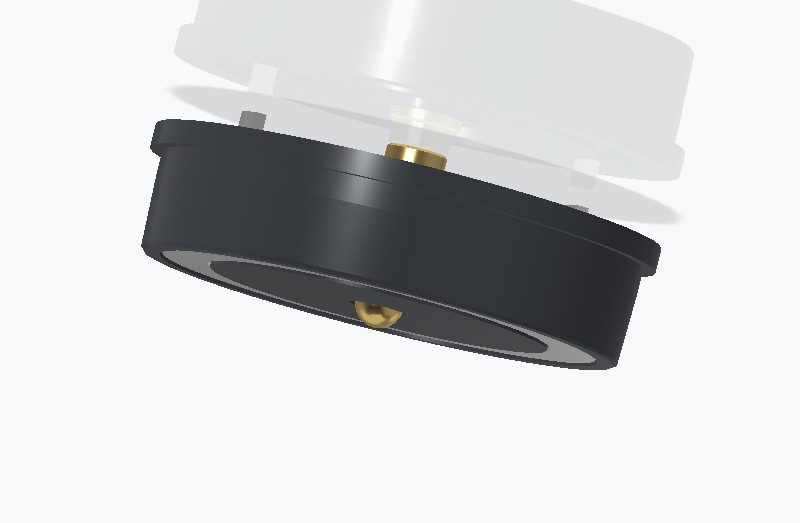

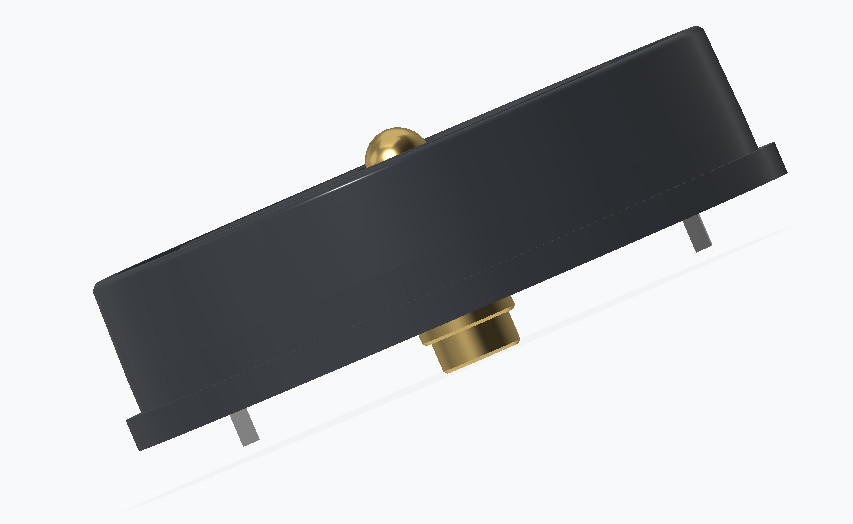

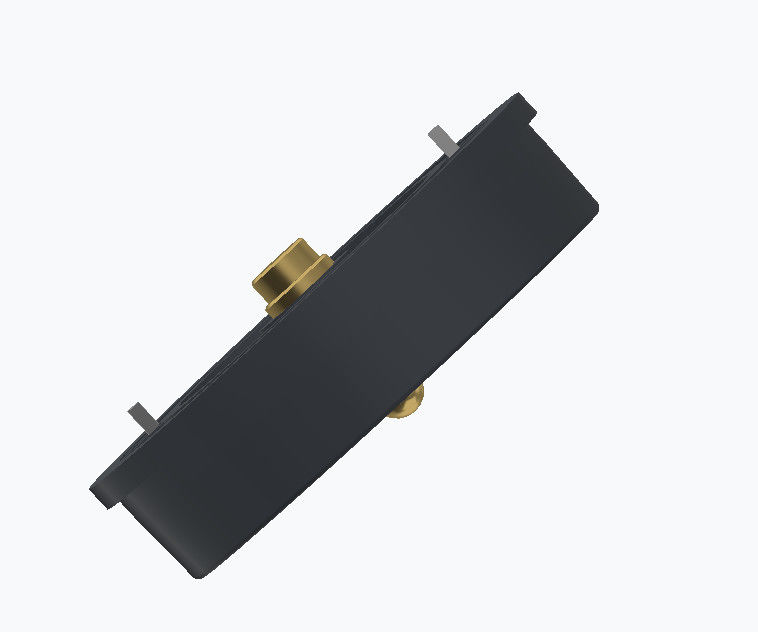

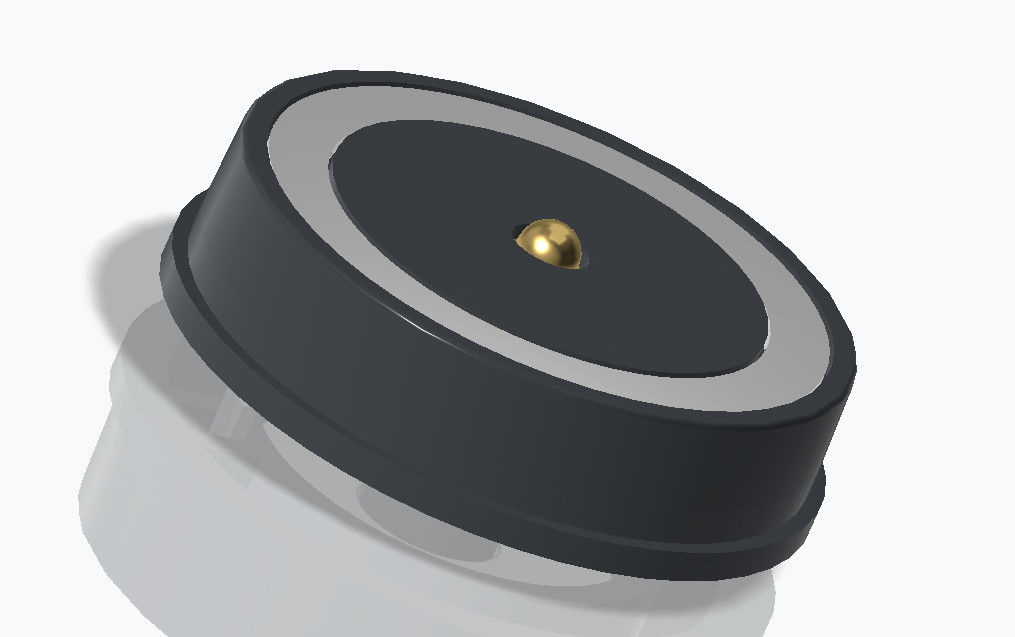

OD20.0mm Niestandardowy 5A Okrągły 2Pin Magnetyczna mosiądz C6801 Pogo Pin Connector.
UPE jest profesjonalnym producentem łączników magnetycznych i łączników kabli magnetycznych.
Mamy własnych profesjonalnych projektantów, aby spełnić wszystkie Twoje wymagania i zapewnić usługi dostosowania złączy magnetycznych.Różne produkty i rozwiązania z łącznikami pogo pin mogą być projektowane zgodnie z różnymi potrzebami klientów.
Połączenie magnetyczne wszystkie materiały spełniają wymagania RoHS & REACH.
Wszystkie złącza magnetyczne przeszły 100% testy krótkiego i otwartego obwodu.
Materiał:
MEczaniczny:
- Siła styku: 160 g±20 g przy 0,7 mm żurawia roboczego
- Test życia:50,000 cyklu
Elektryczne:
- Narysowane napięcie: DC12V; Narysowane napięcie: 5AMax.
-Oporność kontaktowa: ≤ 50mΩ (milliohm) na szpilkę (maksymalnie)
Wydajność środowiskowa:
- Temperatura pracy: -25°C do +80°C
- Badanie środowiskowe: 24 godziny w sprayu solnym,
2Pin Mężczyźni złącza do kabli magnetycznych Parametr:
|
Nazwa |
Złącze magnetyczne okrągłe |
|
Rodzaj |
Mężczyzna |
|
Szpilka |
2pin |
|
Kolor |
Czarne |
|
Pogo pin |
Miedzi C6801 Płyty Au 0,125um |
|
Zwrot części |
Miedzi C6801 Płytkowanie Ni |
|
Siła sprężyny |
160g±20g, na 0.7Pracująca buraka. |
|
Żywotność mechaniczna |
50000 cykli Min.. |
|
Aktualność |
5.0AMax |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
-25°C do +80°C |
|
Badanie rozpylania soli |
24h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Rysunek techniczny połącza magnetycznego
Rozłóż widok:
Zalety złącza magnetycznego:
● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;
●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3
Zastosowanie produktów z złączy magnetycznych:
1.Urządzenia noszone, inteligentne urządzenia pozycjonowania, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth itp.) kabel danych, kabel ładowania,połączenie końcowe przewodu z taśmy magnetycznej
2Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych,przęt telekomunikacyjny,przęt automatyczny i przemysłowy,przęt audiowizualny
3.Lotnictwo, elektronika lotnicza, komunikacja wojskowa
4.Wyposażenie samochodowe,nawigacyjne,badania i pomiary
5Elektronika użytkowa ((telefony komórkowe, komputery tabletkowe, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne użytkowych i wiele innych dziedzin elektroniki.)
Dlaczego UPE ma być twoim partnerem?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
7Normy środowiskowe produktów
Jak złożyć zamówienie na złącze magnetyczne z UPE
1Przedstaw swoje wymagania.
Skontaktuj się z naszym zespołem handlowym:
E-mail: [Union@upetech.net]
Telefon: [+86 13434524996]
Formularz internetowy: [www.pogopinsconnector.com]
Proszę podać szczegóły:
✔ Zastosowanie (np. w branży medycznej, motoryzacyjnej, elektroniki użytkowej)
✔ Rodzaj złącza (np. magnetyczna szpilka pogo, kabel ładowania)
✔ Specyfikacje (napięcie, prąd, rozmiar, wodoodporność itp.)
✔ Ilość i czas realizacji
2. Uzyskać rozwiązanie na zamówienie (jeśli jest to konieczne)
Nasi inżynierowie przeanalizują Twoje potrzeby i zaproponują niestandardowy projekt (jeśli jest to wymagane).
Będziemy udostępniać modele 3D, próbki lub rysunki techniczne do zatwierdzenia.
Termin płatności:
50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).
50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.
Sposób płatności:
T/T (przelew bankowy),PayPal,OCBC Bank
Zalecenie:
Użyj PayPal dla próbek (bezpieczniejsze).
W przypadku zamówień hurtowych należy stosować T/T (niższe opłaty).
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
