| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | RM-11105-A01-12 /RM-11105-B01-21 |
| Dokument: | RM-1105-A01-12.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Magnetyczne 2 -szpilowe złącze | Materiał: | SUS304, Brass, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 300 g ± 20% | Pracujący storke: | 0,8 mm |
| Aktualność: | 6A | Napięcie: | 12V |
| Test w komorze solnej: | 48h | Życie mechaniczne: | 10000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Operacja Temperatura: | -25°C do +80°C |
| Podkreślić: | 6A Magnetyczny złącze 2 szpilki,Magnetyczny 2 pin łącznik,Okrągły złącze Pogo Pin 18 |
||

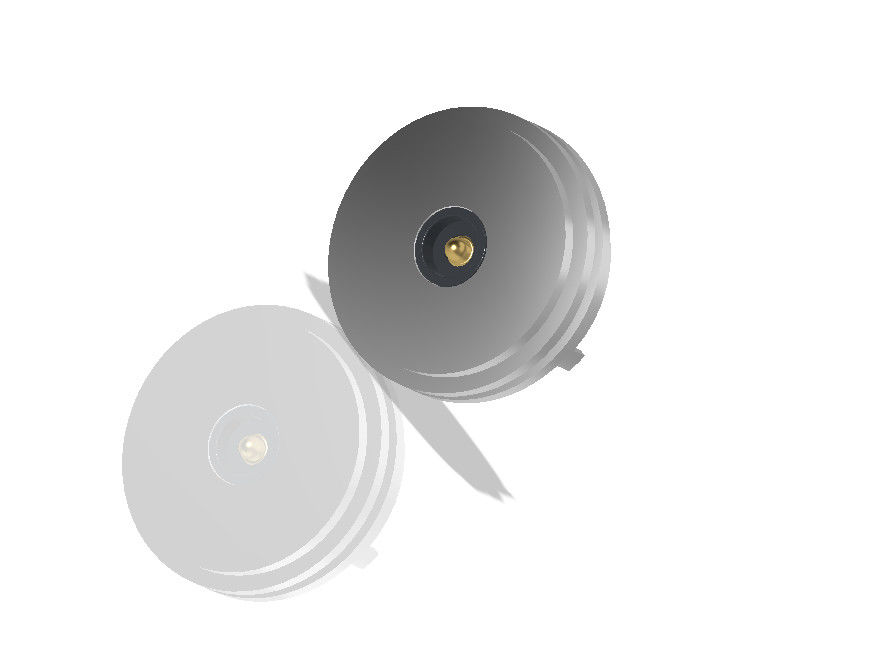

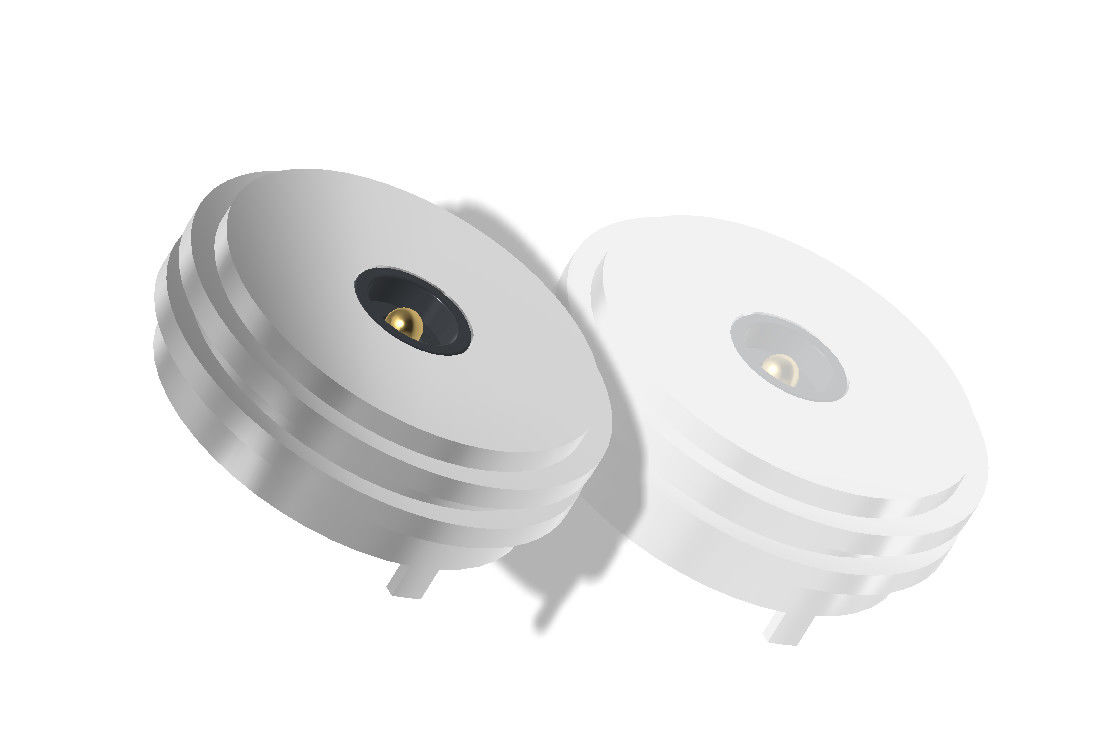

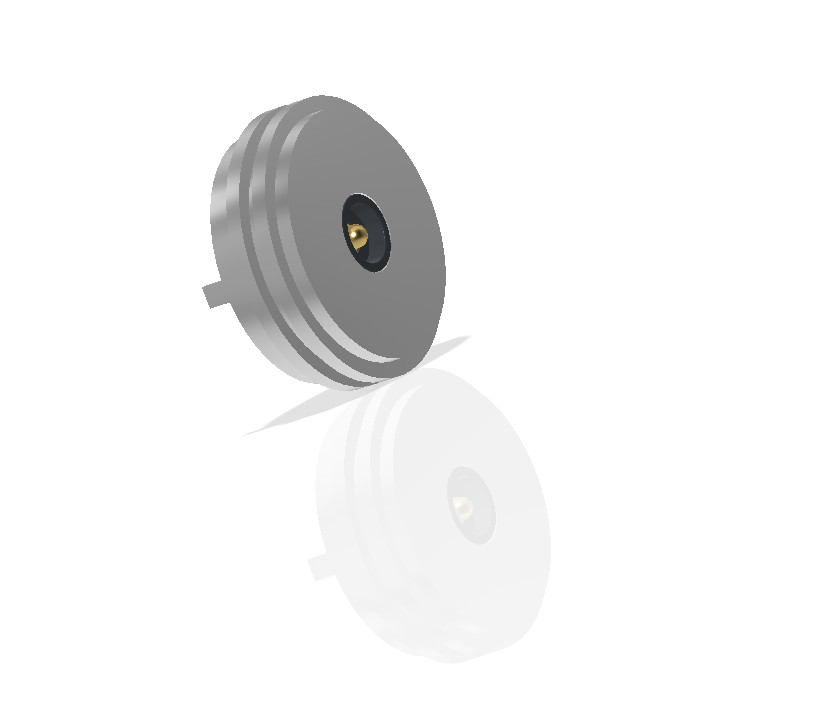

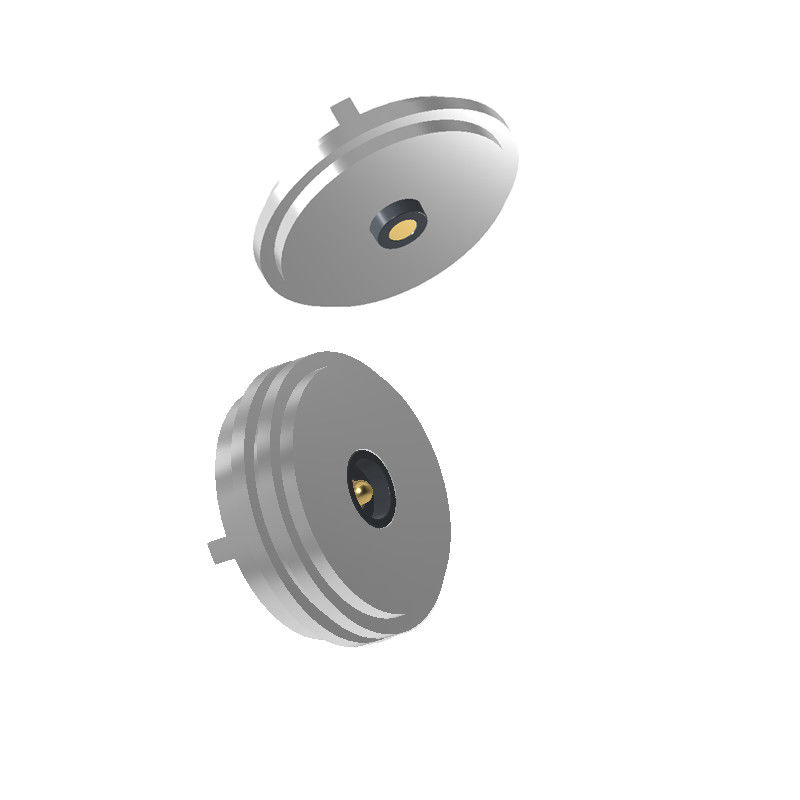

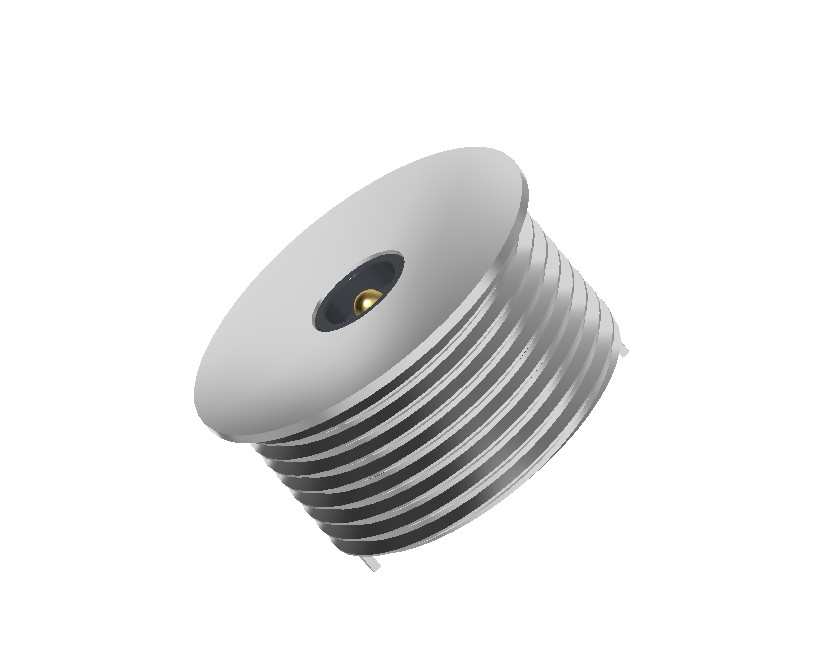

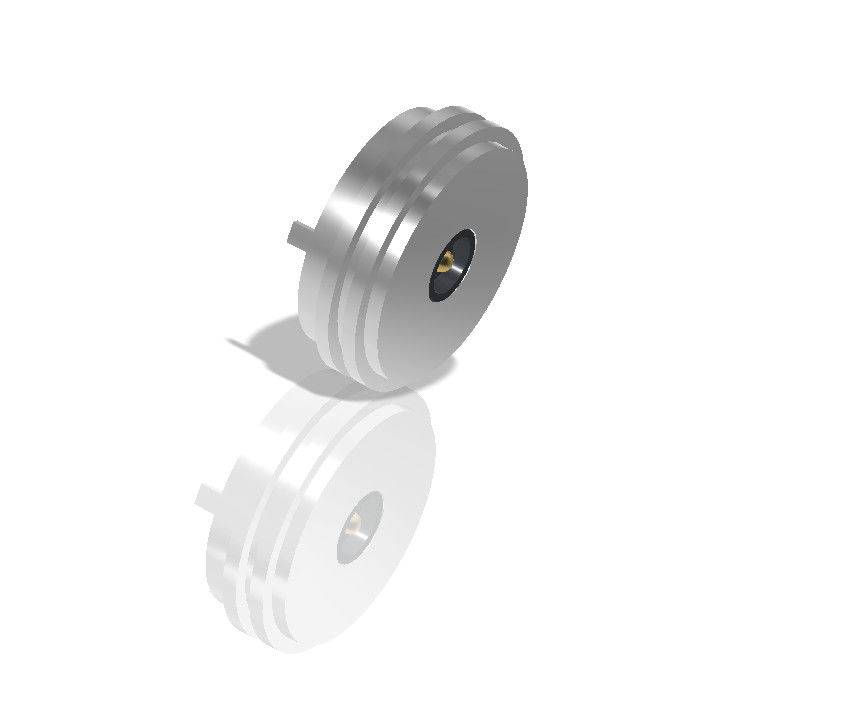

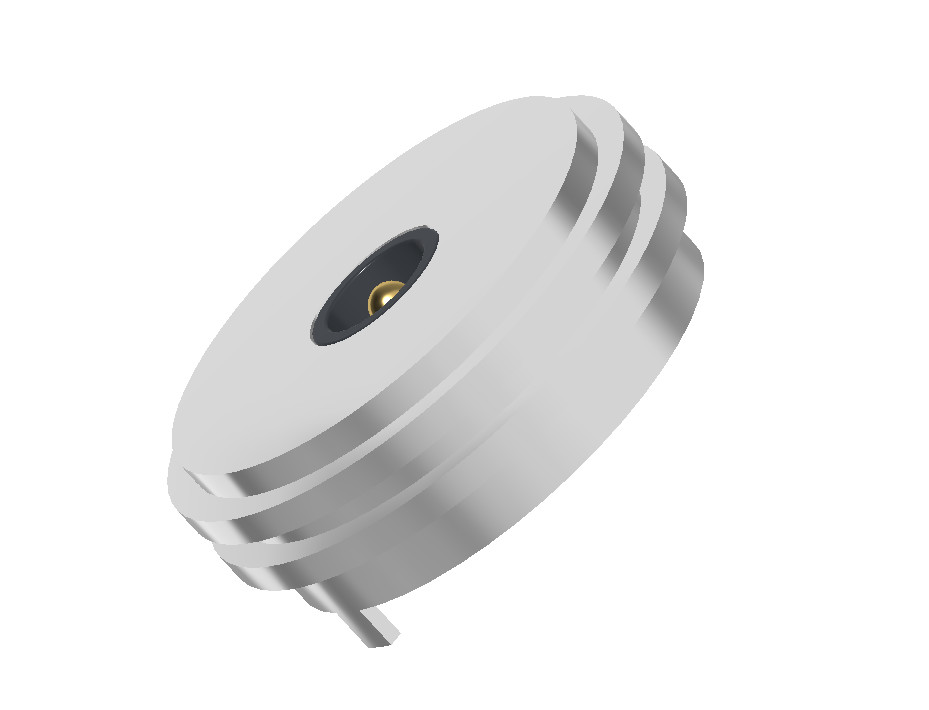

Zindywidualizowany średnica 18,0 mm 2 szpilki okrągły męski i kobiecy złącze magnetyczne.
Materiał i powłoka spełniają normy ROHS i REACH.
W celu zapewnienia trwałości kontaktu z mechanizmem, nigdy nie stłumić szpilki pogo nad określonym biegiem roboczym na rysunku, co może uszkodzić wewnętrzną sprężynię.
Mechaniczne:
- Siła kontaktu: 300 g±20 g przy 0,8 mm żurawia roboczego
- Test życia:10,000 cyklu
Elektryczne:
- napięcie znamionowe: DC12V; napięcie znamionowe: 6AMax.
-Oporność na kontakt sprężyny: 50milliohm Max.
Wydajność środowiskowa:
- Temperatura pracy: -25°C do +80°C
Spray: 48 godzin
Materiały:
Pogo Pin: mosiądz C3604,Płytkowanie: złoto (Au) 0,5 μm
Kobieta Pin: materiały,Płytkowanie: złoto (Au) 0,25 μm
Osiedle:Czarny HTN (nylon wysokotemperaturowy) + 30% wypełniacza
Miedź: mosiądz C3604
Parametry połączeń magnetycznych okrągłych 2Pin męskich i żeńskich:
|
Nazwa |
Złącze magnetyczne |
|
Rodzaj |
Mężczyzna/Kobieta |
|
Szpilka |
2pin |
|
Średnica |
180,0 mm |
|
Długość kabla |
1500 mm |
|
Pogo pin |
miedzi C3604,Płytkowanie: złoto (Au) 0,5 μm |
|
Części obrotowe |
miedzi C3604,Płytkowanie: złoto (Au) 0,25 μm |
|
Magnes |
N52 NdFeB pokrycie Ni 15-20um |
|
Miedź |
Miedzi C3602 Płyty Ni |
|
Mieszkania
|
Czarny HTN UL94V-0 |
|
Siła kontaktowa |
300 g±20%Na 0.8Pracująca buraka. |
|
Żywotność mechaniczna |
10000 cykli Min.. |
|
Aktualność |
6AMax |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
-25°C do +80°C |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Rysunek techniczny kołowego złącza magnetycznego 2pin
Okrągły rysunek techniczny łącznika magnetycznego 2Pin
Rozłóż widok kobiecego złącza magnetycznego
Zalety złącza magnetycznego:
● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;
●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3
Zastosowanie produktów z złączy magnetycznych:
1.Urządzenia noszone, sprzęt inteligentnego lokalizacji, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth itp.) kabel danych, kabel ładowania,połączenie końcowe przewodu z taśmy magnetycznej
2Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych,przęt telekomunikacyjny,przęt automatyczny i przemysłowy,przęt audiowizualny
3.Lotnictwo, elektronika lotnicza, komunikacja wojskowa
4.Wyposażenie samochodowe,nawigacyjne,badania i pomiary
5Elektronika użytkowa ((telefony komórkowe, komputery tabletkowe, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne użytkowych i wiele innych dziedzin elektroniki.)
Dlaczego UPE ma być twoim partnerem?
●Profesjonalna obsługa dostosowania
●Szybka produkcja próbek
●Striktny system kontroli jakości
●Przetwarzanie przy użyciu importowanych komponentów
●Wyposażenie do badań o wysokiej precyzji
●rozsądne procedury kontroli kosztów
Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)
*Negocjować ceny i warunki (można zastosować rabaty hurtowe).
* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).
*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).
*Wysyłka i kontrola jakości
Śledź przesyłkę.
*Przegląd produktu po przyjeździe w celu zapewnienia jakości.
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
Transport morski
Wszelkie pytania proszę wysłać naUnion@upetech.net
