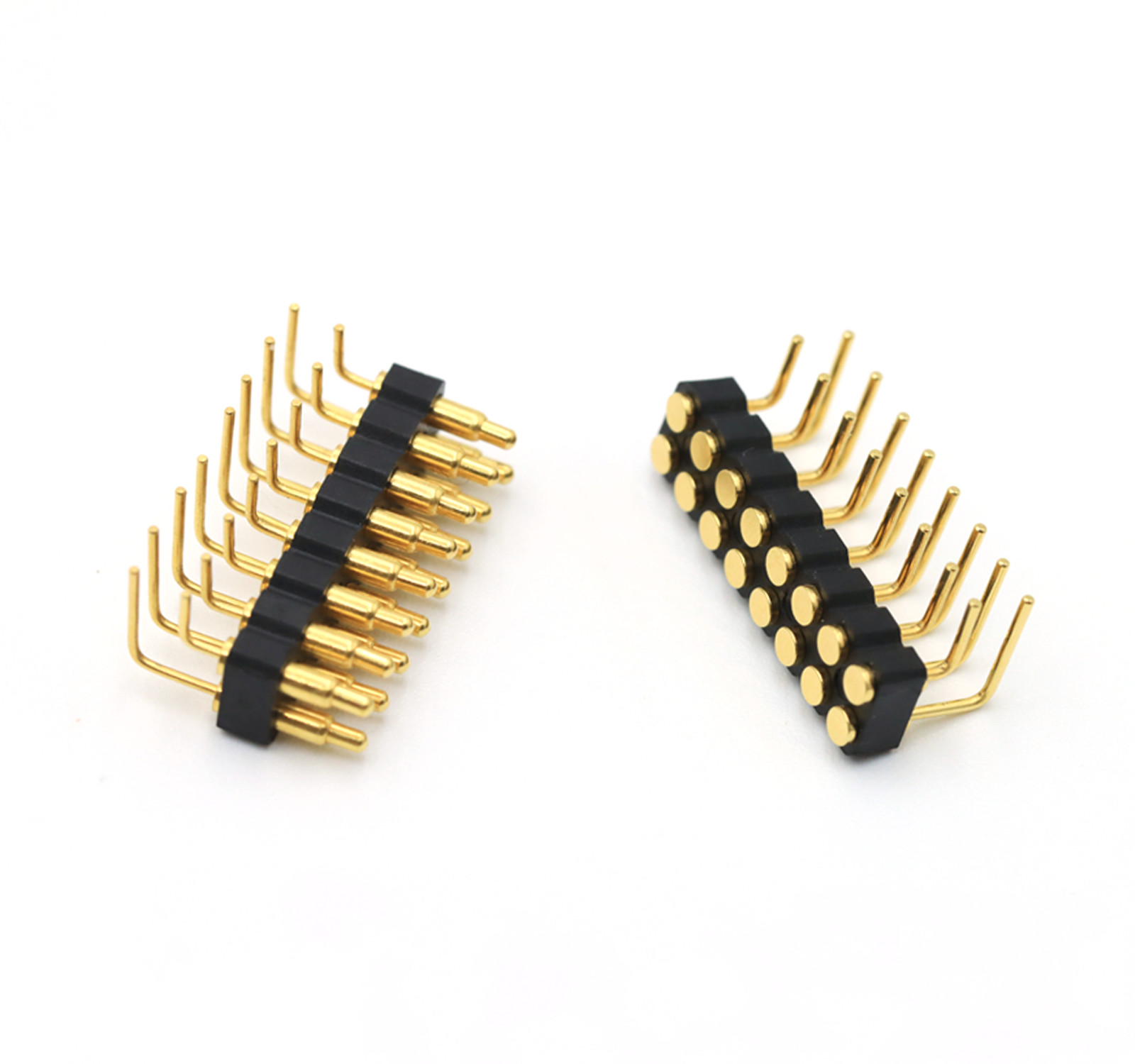

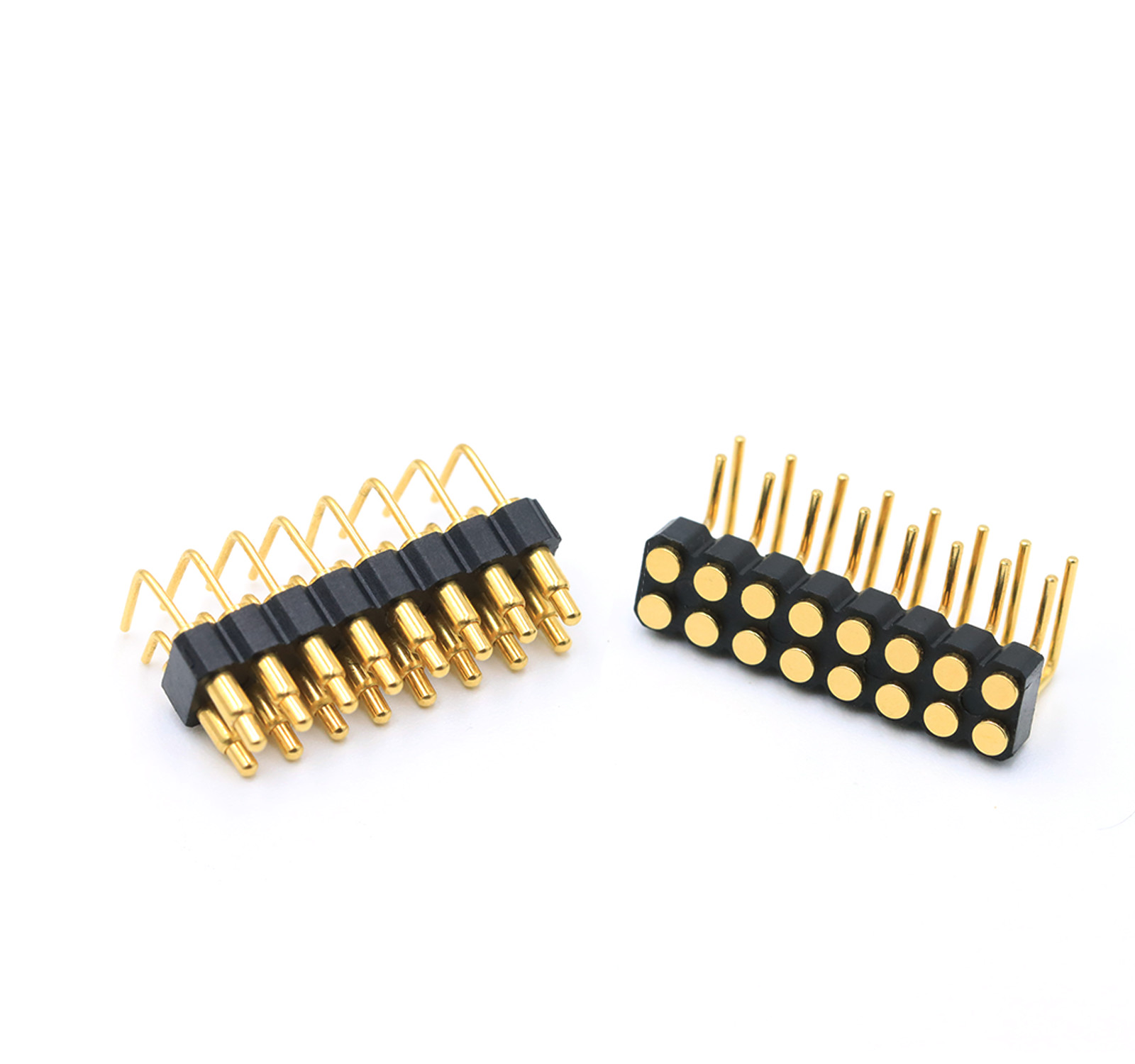

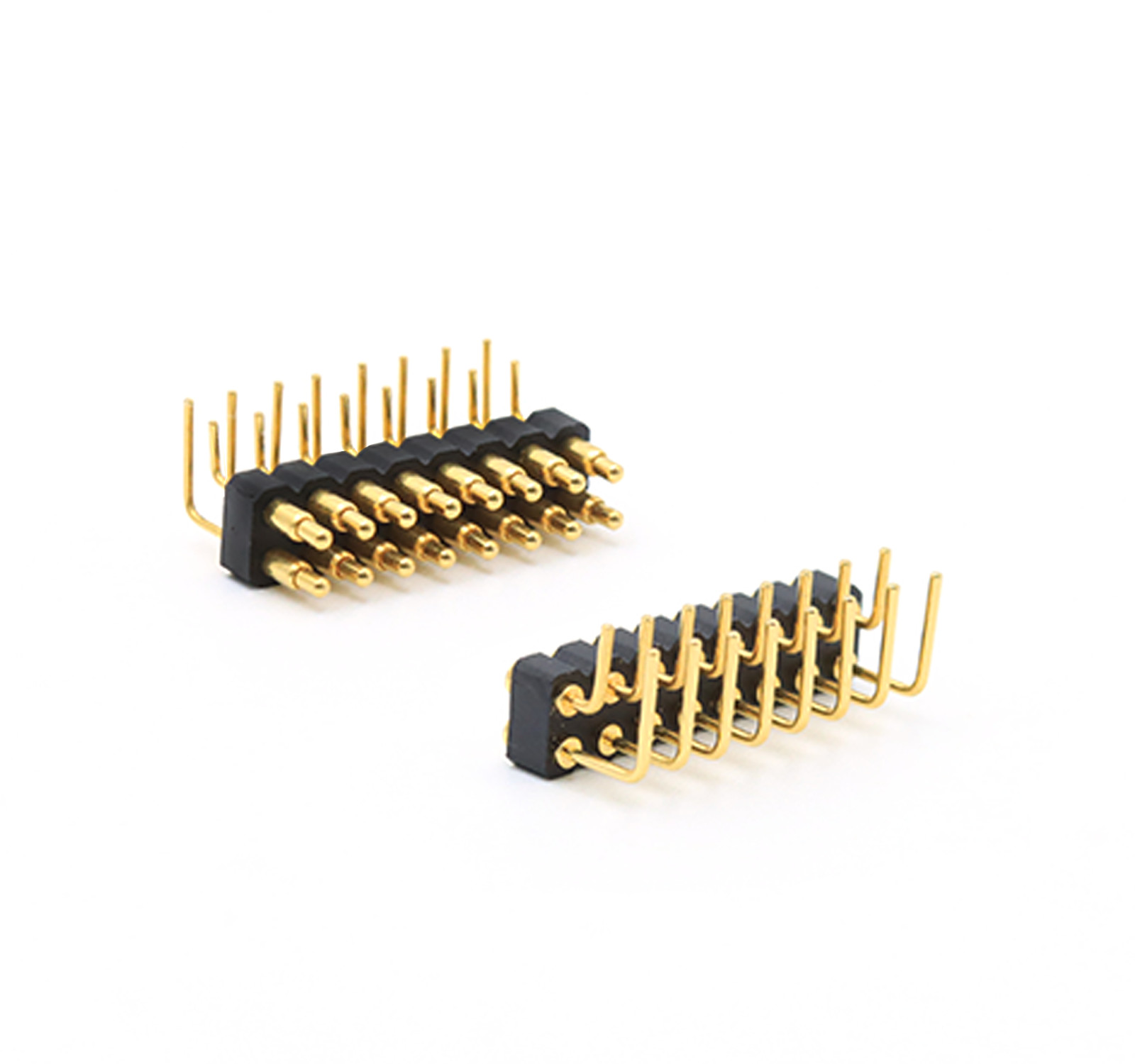

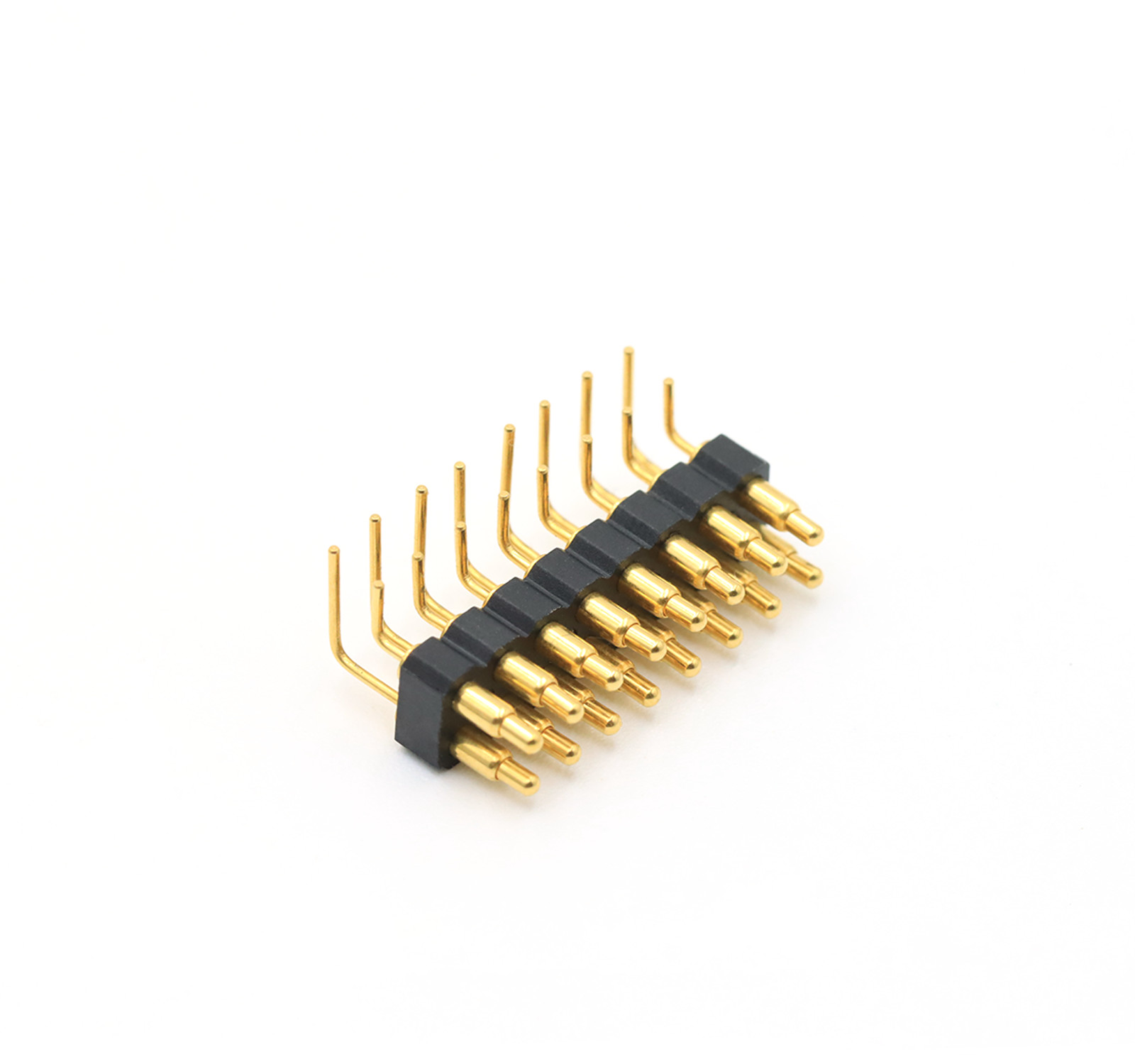

Miedziany wioskowy złącze 2,54 mm rozpiętość prawy kąt Pogo Pin Connector 16Pin Mężczyzna Kobieta

Miedziane wiosenne sondy prawy kąt Pogo Pins łącznik 2,54 mm pas 16Pin mężczyzna kobieta.

Pin pogo posiada zgięty projekt ogona, oferujący zwiększoną wszechstronność dla ograniczonych przestrzeni.

Główne zalety obejmują:

1Optymalizacja przestrzeni
Zgięty ogon umożliwia kompaktowe układy PCB lub elastyczne umieszczenie w ciasnych zespołach.

Idealny do konstrukcji, w których proste szpilki zakłócają pracę innych komponentów.

2. Opcje okablowania
Ogon może być lutowany bezpośrednio do drutu (zamiast podkładek PCB), umożliwiając:

- Podłączenia kablowe.

Modułowe lub poddawane ponownej pracy konstrukcje.

.Uwolnienie od obciążeń w ruchomych częściach (np. mechanizmy zawiasowe).

3Stabilność mechaniczna
Zgięte ogony mogą poprawić rozkład napięć w porównaniu z prostymi szpilkami w dynamicznych środowiskach.

Materiały
Wykorzystuje się w tym celu następujące urządzenia:

Wydobycie: bez ołowiu C6801, Płaty: 01~99 μ" Au ponad 60~100 μ" Ni.

Sprężyna: SUS 304 ze stali nierdzewnej, pokrycie: 1 μ" (prawdopodobnie Au lub Ni dla odporności na korozję).

Obudowa: Czarny HTN (High-Temperature Nylon) + 30% włókna szklane, UL94 V-0 rating zapalności.

Specyfikacje mechaniczne
Siła sprężyny: 80 g ± 20 g przy ciągu roboczym 1,0 mm.

Całkowity uderzenie: 1,2 mm.

Żywotność mechaniczna: ≥ 10 000 cykli.

Specyfikacje elektryczne
Prąd i napięcie nominalne: DC 12V, maksymalnie 3A.

Odporność kontaktowa: ≤ 50 mΩ na wysokości roboczej.

Tolerancje

Długość: ±0,15 mm.

Średnice: ±0,05 mm.

kąty: ±2°.

Wydajność środowiskowa
Temperatura pracy: -40°C do +130°C (w ciągu 24 godzin).

Odporność na ciepło lutownicze: 260 °C ± 5 °C przez 20 s ± 2 s.

Zgodność: zgodność z ROHS i REACH.

Badanie rozpylania soli: 48 godzin (walidacja odporności na korozję).

Kluczowe cechy i zastosowania
Wysoka wytrzymałość: 10 000+ cykli, solidne pokrycie (Au/Ni) dla odporności na zużycie i korozję.

Odporność na wysokie temperatury: nadaje się do trudnych warunków (do 130°C).

Precyzyjna mechanika: ciasne tolerancje zapewniają niezawodny kontakt elektryczny.

Bez ołowiu i zgodne z przepisami: spełnia przepisy dotyczące ochrony środowiska (ROHS/REACH).

Uwaga:

1.W celu zapewnienia najlepszego efektu użytkowania należy działać zgodnie z wysokością roboczą.

2. Środki ostrożności dotyczące stosowania produktu
Zgodnie z rysunkami technicznymi maksymalne dopuszczalne ciśnienie nie może być przekroczone.
Jest odpowiedni do temperatur spawania w zakresie od 380 do 420 stopni Celsjusza, z czasem spawania od 3 do 5 sekund.Nie jest dozwolone przetwarzanie produktu w krótkim czasie wykonywać wielokrotne spawanie wielokrotnie
Przystosować się do temperatury pieca 400-500 stopni Celsjusza
Przy projektowaniu końca aplikacji należy w sposób rozsądny unikać kompresji pogopin.

3. W przypadku szpilów o jednym rzędzie większych niż 20, szpilów o dwóch rzędach większych niż 40 i innych specjalnych wymagań należy skonsultować się z obsługą techniczną

Skład złącza Pogo Pin

2Wykaz parametrów złącza pogo pin o rozmiarze.54 mm:

Podwójny rząd 2,5 mm obudowa pod kątem prawym/który:

Podwójny rzęd 2,5 mm obudowa pod kątem prostym/który:

Standardowy 2,54 mm Pitch Pogo Pin Connector dla klientów:

Obszar zastosowania:

Nasza zaleta i twój wybór:

.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.

.UPE opracowało standardowy 2,0 mm i 2,54 mm rozpiętości, męski i żeński 2pin-40pin Pogo Pin Connector z SMT / DIP / Right Angle / Solder Cup.

.Test Pogo Pin Life do 1000 000 cykli.

.Wszystkie produkty mogą przejść standard HF, RoHS REACH.

.100% elektryczny test dostarczył raport przed dostarczeniem towarów.

.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.

Dlaczego klienci wybierająUPE?

1Profesjonalna obsługa personalizacji

2Szybkie możliwości produkcji próbek

3Ścisły system kontroli jakości

4. Przetwarzanie z importowanymi komponentami

5. Wysokiej precyzji urządzenia badawcze

6Rozsądne procedury kontroli kosztów

Jak zamówić łącznik kablu magnetycznego

* Wyślij nam rysunek lub próbkę

* Przeprowadzamy ocenę projektu

* Zrobimy próbkę i wyślemy ją do ciebie

* Uważasz, że próbka jest dobra, więc zrób zamówienie i zapłać nam 30% zaliczki

* Zaczynamy tworzyć produkt

* Kiedy towar jest gotowy, robimy zdjęcia dla twojego czeku i płacisz resztę

* Dostarczamy produkty do firmy kurierskiej

Termin płatności:T/T, 50% depozyt, 50% saldo

Sposób płatności:T/T, PayPal, OCBC

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Ładunek:Lot, morze, ekspres.

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
