| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | 113 |
| Minimalne zamówienie: | 5000 |
| Cena: | $5-$7 |
| Szczegóły pakowania: | PE |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | łącznik wiośniowy | Rodzaj: | Kubek lutowniczy |
|---|---|---|---|
| Kod PIN: | 2Pin | Próba życia: | 50 000 cykli min. |
| Obsługa powierzchni: | Pozłacane | Rezystancja styku: | 50 mΩ maks. (PIN). |
| Test w komorze solnej: | 48h | Reflow Temp.: | 265 °, 4 ~ 5sec |
| Podkreślić: | Połączenie wiosenne dla mężczyzny i kobiety,Złącze z wiosną 2 pin,2 łączniki do kubków lutowych |
||

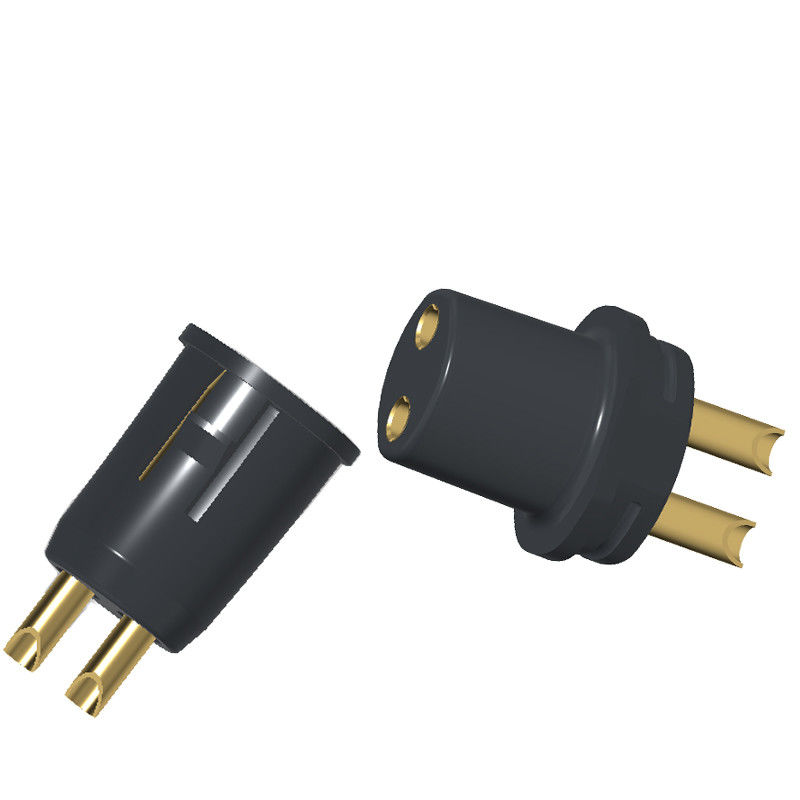

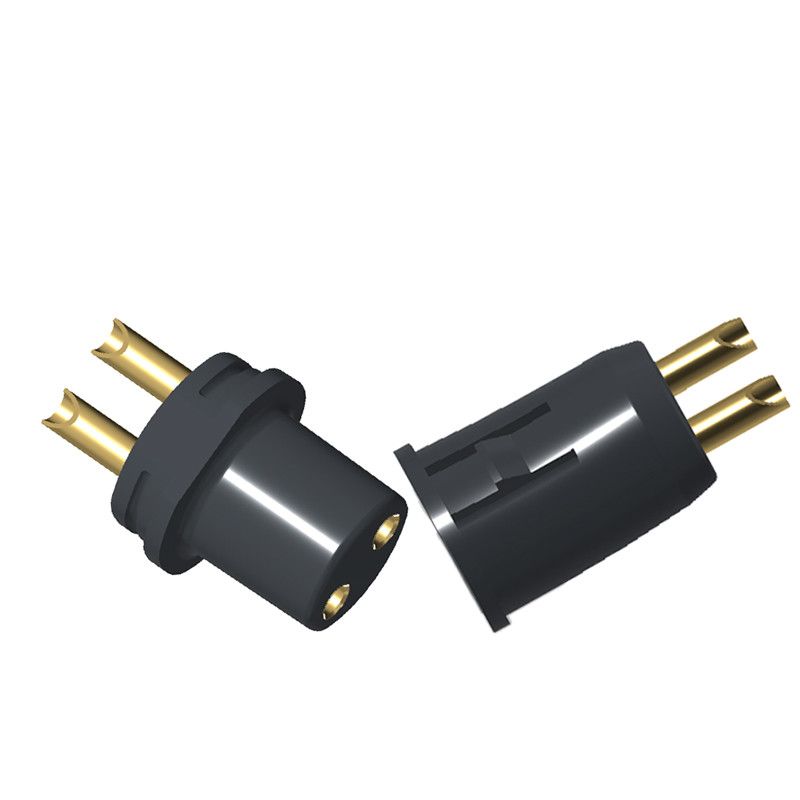

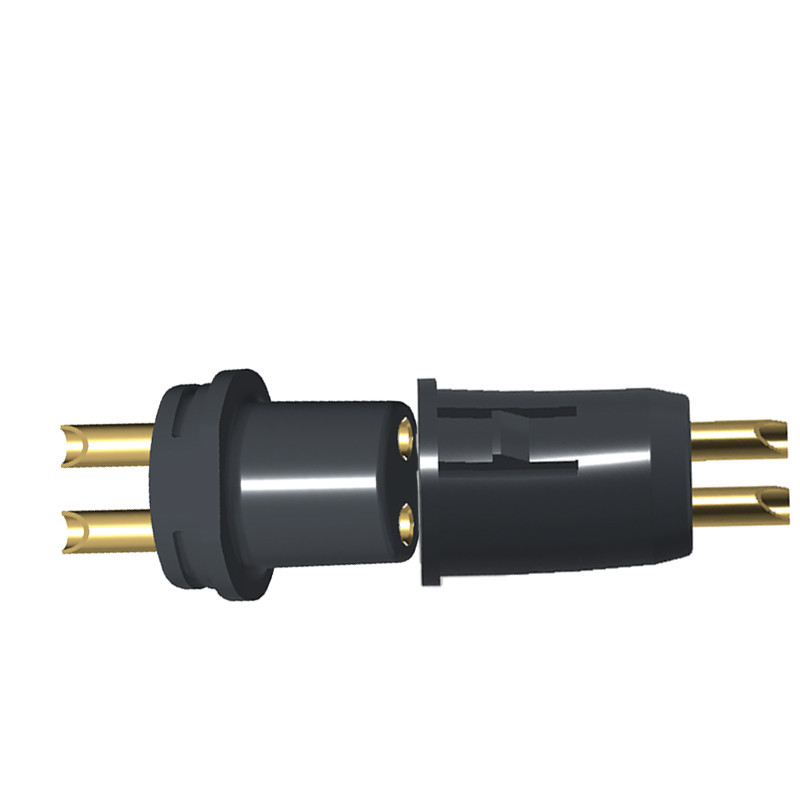

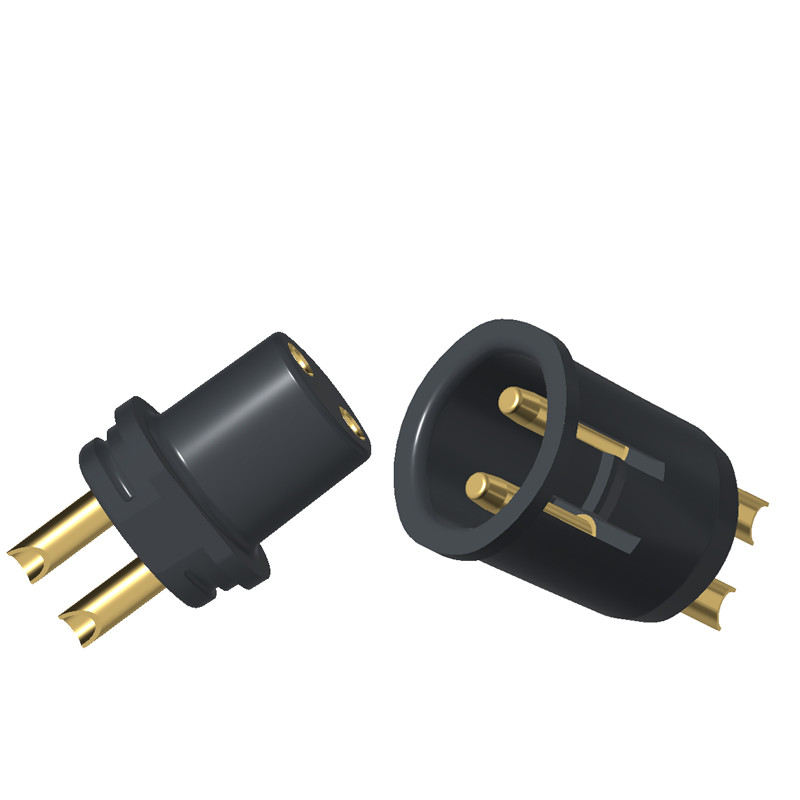

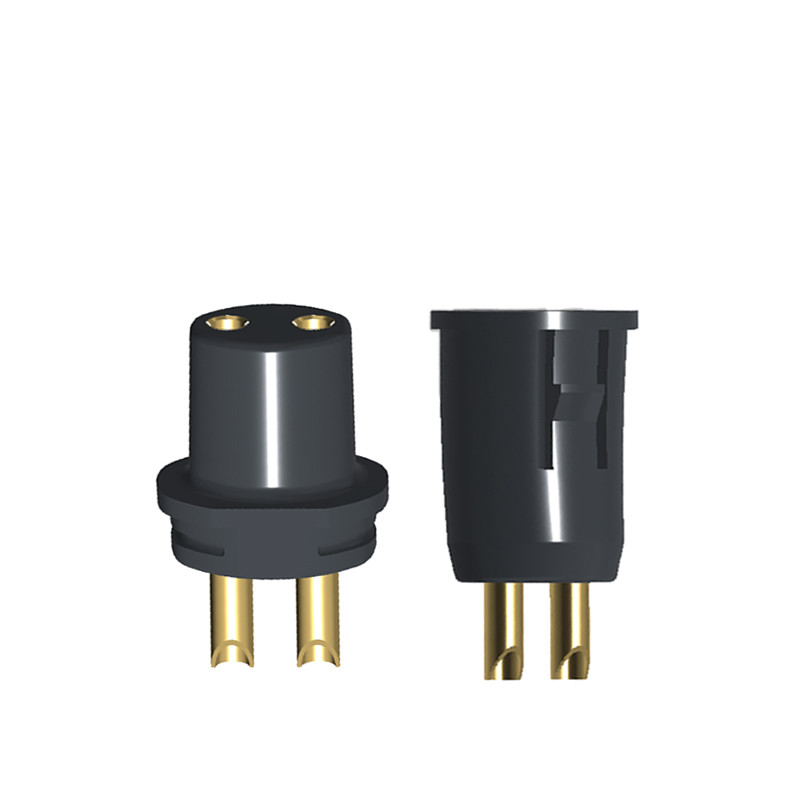

2pin męski i kobiecy lutowniczy kubek wiosną załadowany podłączacz pogo pin na zamówienie.
Union Precision Electronic Limited (UPE)jest profesjonalistąproducent na zamówieniespecjalizujący się wPogo Pinsa takżeZłącza Pogo Pin z obudowąSpółka jest uznawana za jednego z najbardziej konkurencyjnych dostawców włącznik sprężynowyw Chinach, obsługując szeroki zakres zastosowań zaawansowanych technologicznie.
UPE rozwinęła się wwiodący producentzPogo Pinsa takżełączniki sprężynowe, wykorzystanie dźwignizaawansowana technologia produkcjia takżeścisła kontrola jakościaby służyć światowym przemysłom.
Naszym celem jest zaspokojenie potrzeb klientów bezpiecznymi i niezawodnymi produktami.możemy szybko dostosować próbkę o stabilnej jakości, aby spełnić potrzeby projektowania klienta z krótkim cyklem rozwoju produktu.
Wiązki z wiosnąZapewnia niezawodny kontakt z kompresją, zapewniając stabilne połączenie elektryczne nawet w przypadku ruchu lub wibracji.
Zakończenie lutownicyPozwala na łatwe lutowanie do PCB lub drutów.
Konfiguracja męska i żeńskaW przypadku płci męskiej występują zwykle szpilki pogo, podczas gdy u płci żeńskiej występują pojemniki do rozmnażania.
Opcje do dostosowaniaMożna je dostosować pod względem wielkości, prądu, materiału pokrycia, siły sprężyny i konstrukcji mieszkania.
Zalety złączy wiosennych UPE:
Złącza sprężynowe, powszechnie znane jako szpilki sprężynowe lub szpilki pogo, oferują kilka zalet:
Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają stałe i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.
Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.
Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.
Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi
Wydajność parametrów sprężynowego złącza Pogo Pin
|
Nazwa części |
Tabela parametrów wydajności |
|||
|
Materia w beczce |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
|
|
Materiał tłoków |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
Pozostałe |
|
Opcje wiosenne |
Stainle |
Drut muzyczny |
|
|
|
Wymogi dotyczące nakładki |
Złoto-Au
|
Srebro-Ag
|
Palladium-nikel (Pd-Ni) |
|
|
Prąd nominalny |
1A, 2A, 3A, 5A, 15A lub 30A (różne konstrukcje) |
|||
|
Napęd nominalny |
12 V prądu stałego 24 V |
|||
|
Odporność kontaktowa |
30mΩ 50 mΩ maksymalnie. |
|||
|
Badanie żywotności |
50, 000 cykli Min. 1000,000 cykli Max |
|||
|
RTemperatura przepływu. |
265°, 4~5s |
|||
|
Badanie niezawodności POGO PIN |
||||
|
Siła zatrzymywania |
Przy znamionowym cyklu 500±50 na godzinę,50Minimalnie 1000 cykli |
|||
|
wilgotność |
EIA-364-31,Metoda badawcza II, Warunek A Podmiot poddawany badaniu dopasował złącza do wilgotności względnej90% do 95% RH i temperatury 40°C± 2°Cwilgotność względna dla 96 h- Co? |
|||
|
Odporność na ciepło lutowe
|
EIA-364-56,Procedura 5, Poziom 2 265°C+10/-0°Cprzez 30 do 35 sekund
|
|||
|
Spray solny
|
EIA-364-26,Warunek badania B Połączniki dopasowane do 5±1% roztworu soli koncentracja, 35+1°C/-2°Cprzez 48 godzin. |
|||
|
Badanie siły sprężyny
|
Normalna procedura badania siły, 100 g±20 g na wysokości roboczej
|
|||
|
Żywotność w temperaturze
|
EIA-364-17,Metoda badania A,warunek 4,warunek czasu badania A. łączniki do 85°C± 2°Cprzez 96 godzin. |
|||
|
Wpływ
|
EIA-364-52 Wylądowanie w przedziale 265±5°C, 60/40±5% lutowania Sn/pb przez 4,0~5,0 sekundy |
|||
|
Odporność kontaktowa
|
EIA-364-23 Pomiar oporu stykowego z prądem badawczym maksymalnie 100 mAi maksymalne napięcie 20 mV |
|||
Podłączacz Pogo Pin składa się z 6 części:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
Niektóre z dostosowanych łączników Pogo Pin do odniesienia:
Pole zastosowania produktu:
Częste pytania
1- Dlaczego wybrałeś nas?
Z 100% szczerości, nasza firma zapewni najlepszą usługę dla Ciebie bez względu na produkty lub po sprzedaży.Zapewnimy najbardziej rozsądną kwotę i zaprojektujemy wysokiej jakości próbki zgodnie z rysunkami lub wymaganiamiZapewniamy gwarancję dla każdego klienta po sprzedaży.
2- Możesz nam dostosować produkty?
Jesteśmy bardzo zadowoleni, aby dostosować dla Ciebie lub projektować dla Ciebie. Prosimy o dostarczenie nam rysunku lub próbki, i powiedz nam swoje specjalne wymagania dotyczące produktów.Możemy dostosować jak najszybciej zgodnie z wymaganiami..
3- Ile będzie kosztowała próbka?
Jeśli przedmioty są w magazynie, dostarczamy próbki do klientów za darmo, ale należy ponieść koszty przewozu.
Jeśli dostosować terminy, będziemy pobierać odpowiednie koszty i zwrot rozsądnej części opłaty za próbkę, gdy masz zamówienie dla nas!
4- A czas dostawy?
Czas dostawy zależy od ilości i trudności zamówienia klienta. Zazwyczaj dostawa towarów na magazynie w ciągu 3 dni, podczas gdy produkty dostosowane do klienta dostarczane w ciągu 2 tygodni.
5- Co z kontrolą jakości?
Będziemy testować i sprawdzać produkty, aby zapewnić jakość produktów, aby uzyskać Twoją satysfakcję. Jakość jest najważniejsza w naszej firmie, od materiału do dostawy,Wszystko będzie podwójnie sprawdzone i firma otrzyma IS09001 aby to zapewnić.
Jak zamówić łącznik kablu magnetycznego
* Wyślij nam rysunek lub próbkę
* Przeprowadzamy ocenę projektu
* Zrobimy próbkę i wyślemy ją do ciebie
* Uważasz, że próbka jest dobra, więc zrób zamówienie i zapłać nam 30% zaliczki
* Zaczynamy tworzyć produkt
* Kiedy towar jest gotowy, robimy zdjęcia dla twojego czeku i płacisz resztę
* Dostarczamy produkty do firmy kurierskiej
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
