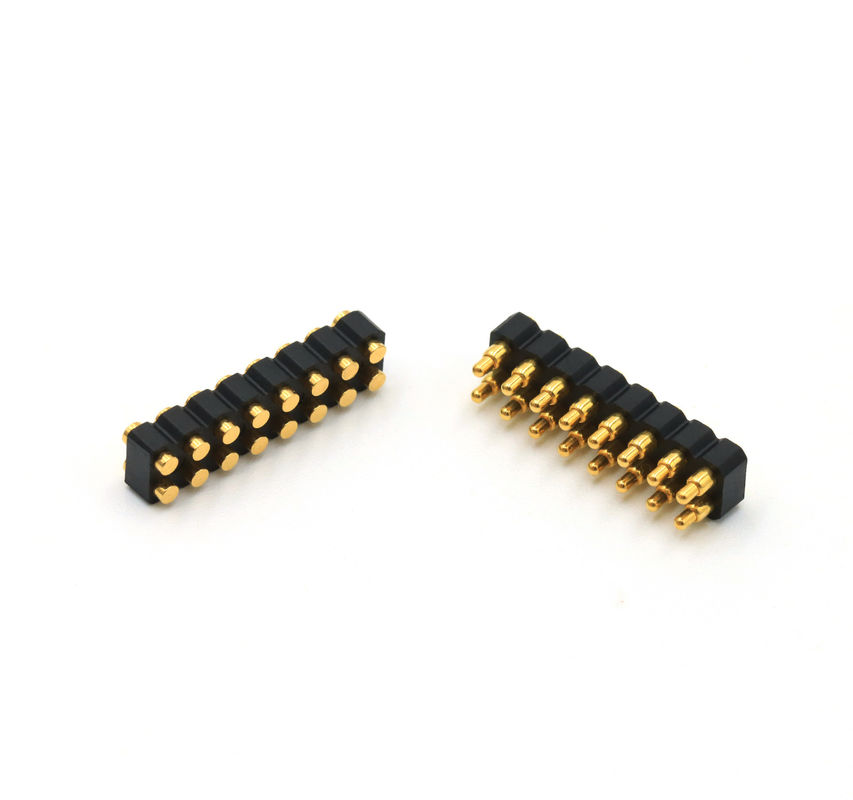

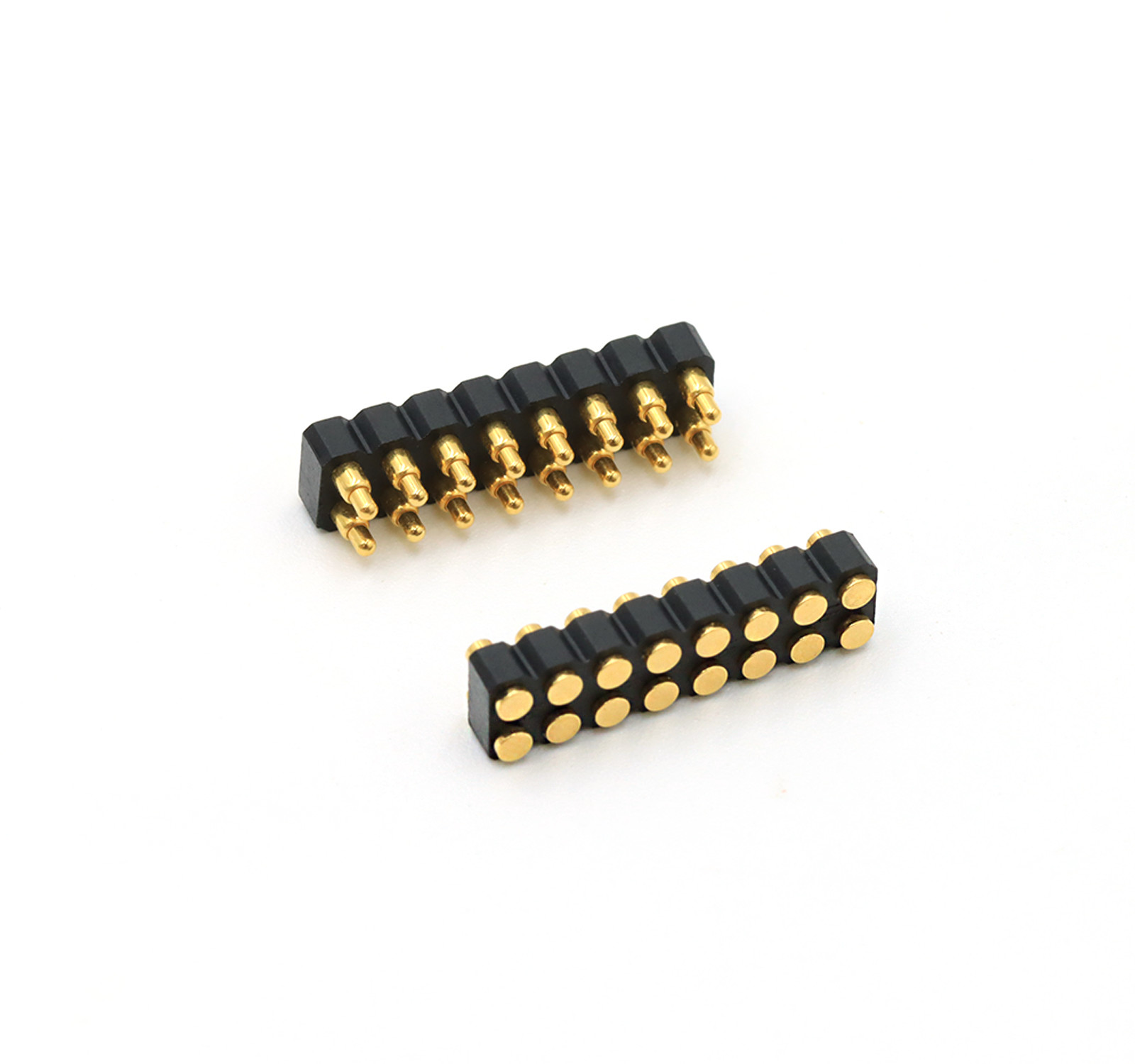

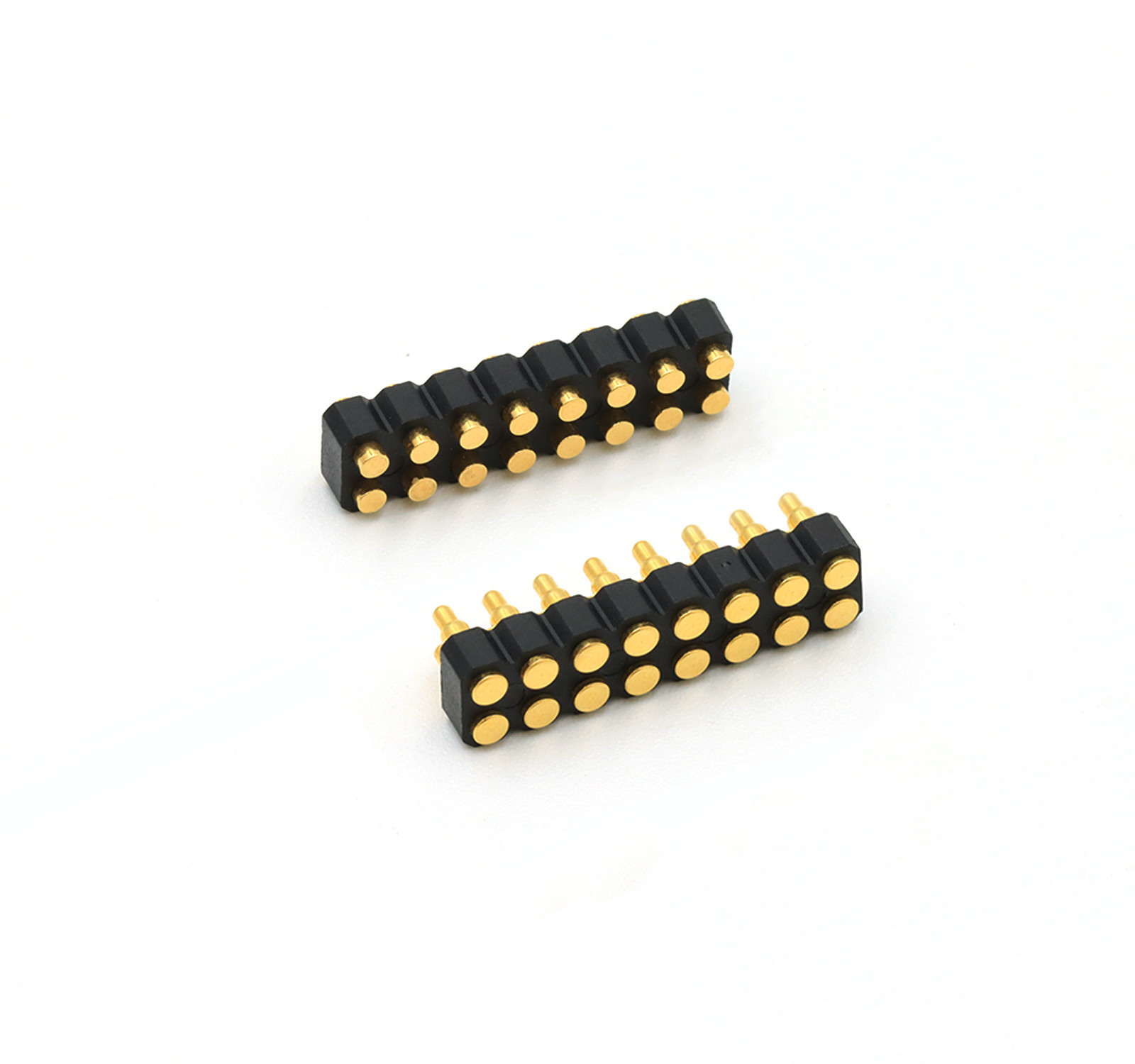

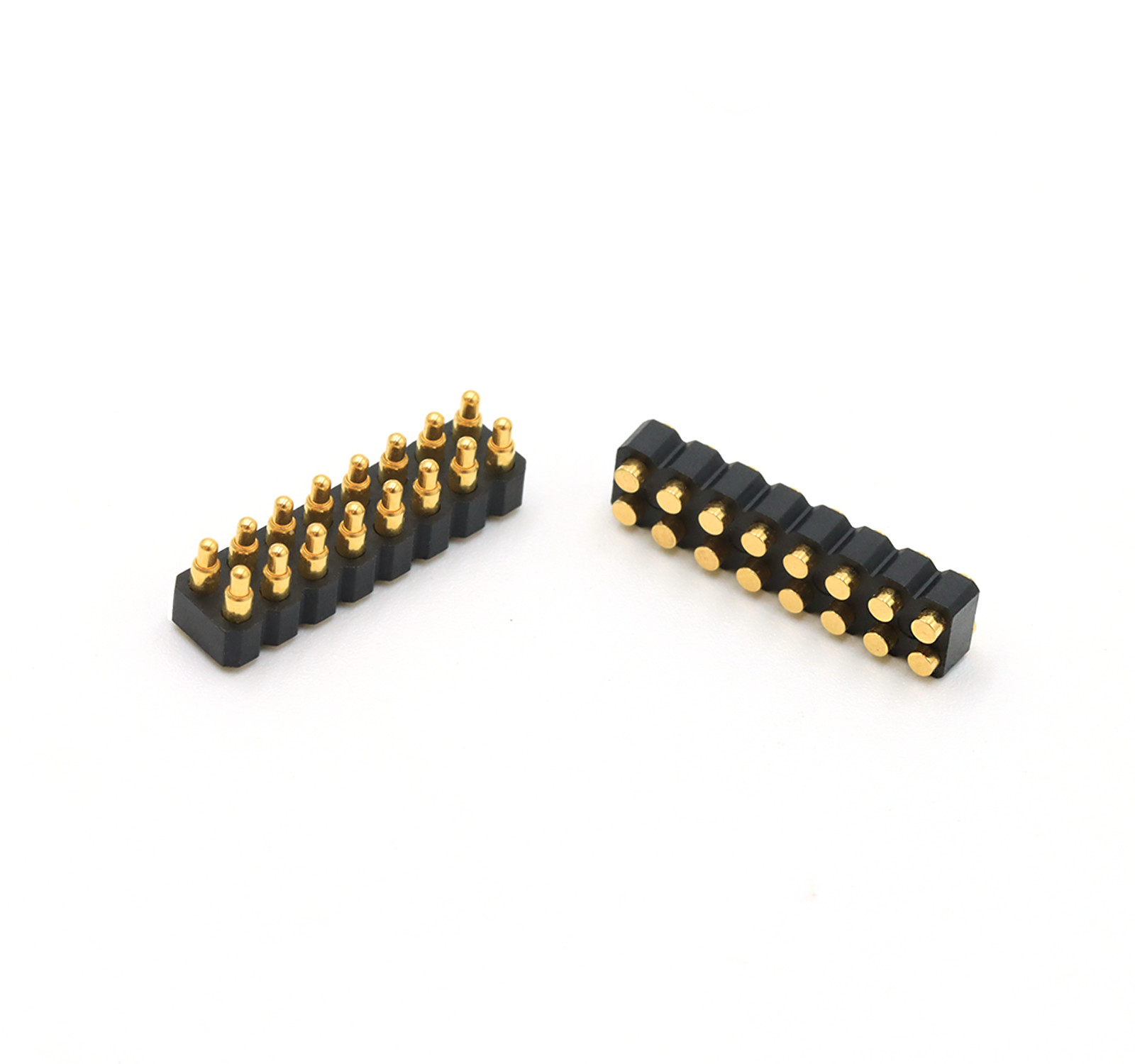

2.54mm Pitch Pogo Pin Connector Podwójny wiersz wiosennego łącznik kontaktowy 16pin Mężczyzna Kobieta

2.54mm Pitch Male Female Pogo Pin Connector Podwójny rzęd SMT 16pin Pogo pins.

Pin pogo jest typu SMT, ma dobrą stabilność, dolna część beczki jest płaską konstrukcją dolną, która jest ładowana łatwo na tablicy PCB

Union Precision Electronic Co.,Ltd (UPE) jest zaangażowana w wysokiej klasy Pogo Pin,Pogo Pin konektory,magnetyczny konektor oraz projektowanie, rozwój,produkcja i sprzedaż produktów pomocniczych jako przedsiębiorstwo o wysokiej technologii.

Zgodnie z różnymi wymaganiami klientów, mamy 8 typów wewnętrznej struktury POGO PIN dla klientów do wyboru, dla standardowego POGO PIN, UPE zaprojektowane całkowita wysokość produktu wynosi 2,8 mm ~ 11.0mm(całkowitaWysokość nie obejmuje długości ogona szpilki pogo DIP).

W międzyczasieUPETakżeopracowany standardowy 2,54 mm rozpiętości męski i żeński 2pin-40pin Pogo konektor szpilkiz SMT / DIP / Right Angle / Solder Cup dla szybkiego wyboru klientów.

Materiały
Wykorzystuje się w tym celu następujące urządzenia:

Wydobycie: bez ołowiu C6801, Płaty: 01~99 μ" Au ponad 60~100 μ" Ni.

Sprężyna: SUS 304 ze stali nierdzewnej, pokrycie: 1 μ" (prawdopodobnie Au lub Ni dla odporności na korozję).

Obudowa: Czarny HTN (High-Temperature Nylon) + 30% włókna szklane, UL94 V-0 rating zapalności.

Specyfikacje mechaniczne
Siła sprężyny: 80 g ± 20 g przy ciągu roboczym 1,0 mm.

Całkowity uderzenie: 1,2 mm.

Żywotność mechaniczna: ≥ 10 000 cykli.

Specyfikacje elektryczne
Prąd i napięcie nominalne: DC 12V, maksymalnie 3A.

Odporność kontaktowa: ≤ 50 mΩ na wysokości roboczej.

Tolerancje

Długość: ±0,15 mm.

Średnice: ±0,05 mm.

kąty: ±2°.

Wydajność środowiskowa
Temperatura pracy: -40°C do +130°C (w ciągu 24 godzin).

Odporność na ciepło lutownicze: 260 °C ± 5 °C przez 20 s ± 2 s.

Zgodność: zgodność z ROHS i REACH.

Badanie rozpylania soli: 48 godzin (walidacja odporności na korozję).

Kluczowe cechy i zastosowania
Wysoka wytrzymałość: 10 000+ cykli, solidne pokrycie (Au/Ni) dla odporności na zużycie i korozję.

Odporność na wysokie temperatury: nadaje się do trudnych warunków (do 130°C).

Precyzyjna mechanika: ciasne tolerancje zapewniają niezawodny kontakt elektryczny.

Bez ołowiu i zgodne z przepisami: spełnia przepisy dotyczące ochrony środowiska (ROHS/REACH).

Uwaga:

1.W celu zapewnienia najlepszego efektu użytkowania należy działać zgodnie z wysokością roboczą.

2. Środki ostrożności dotyczące stosowania produktu
Zgodnie z rysunkami technicznymi maksymalne dopuszczalne ciśnienie nie może być przekroczone.
Jest odpowiedni do temperatur spawania w zakresie od 380 do 420 stopni Celsjusza, z czasem spawania od 3 do 5 sekund.Nie jest dozwolone przetwarzanie produktu w krótkim czasie wykonywać wielokrotne spawanie wielokrotnie
Przystosować się do temperatury pieca 400-500 stopni Celsjusza
Przy projektowaniu końca aplikacji należy w sposób rozsądny unikać kompresji pogopin.

3. W przypadku szpilów o jednym rzędzie większych niż 20, szpilów o dwóch rzędach większych niż 40 i innych specjalnych wymagań należy skonsultować się z obsługą techniczną

Skład złącza Pogo Pin

2Wykaz parametrów złącza pogo pin o rozmiarze.54 mm:

Podwójny rząd 2,5 mm obudowa SMT męski wiosną obciążony Co/który:

Podwójny rząd 2,5 mm obudowa SMT Kobieta załadowana Co/który:

Standardowy 2,54 mm Pitch Pogo Pin Connector dla klientów:

Obszar zastosowania:

Nasza zaleta i twój wybór:

.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.

.UPE opracowało standardowy 2,0 mm i 2,54 mm rozpiętości, męski i żeński 2pin-40pin Pogo Pin Connector z SMT / DIP / Right Angle / Solder Cup.

.Test Pogo Pin Life do 1000 000 cykli.

.Wszystkie produkty mogą przejść standard HF, RoHS REACH.

.100% elektryczny test dostarczył raport przed dostarczeniem towarów.

.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
