| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | UPD03A-BXX-XXXX |
| Dokument: | 2.54mm pitch Standard POGO ...EC.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $0.8-$3 |
| Szczegóły pakowania: | PE |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | łącznik wiośniowy | Poziom: | 2,54 mm |
|---|---|---|---|
| Całkowita długość: | 9,7 mm | Rodzaj: | Kubek lutowniczy |
| Materiał: | Brass, Sus304, thn | Siła Wiosny: | 80G +/- 20G |
| Aktualność: | 3A | Napięcie: | DC12V |
| Testowanie życia: | 100 000 cykli | Rezystancja styku: | 50 Milliohm Max. |
| Test w komorze solnej: | 48h | Temperatura pracy produktu: | 260°C±5°C 20s±2s |
| Podkreślić: | Podwójny wiośniowy złącze,Złącze wiośnikowe 16 pinów,Złącze do kubków lutowniczych 2 |
||

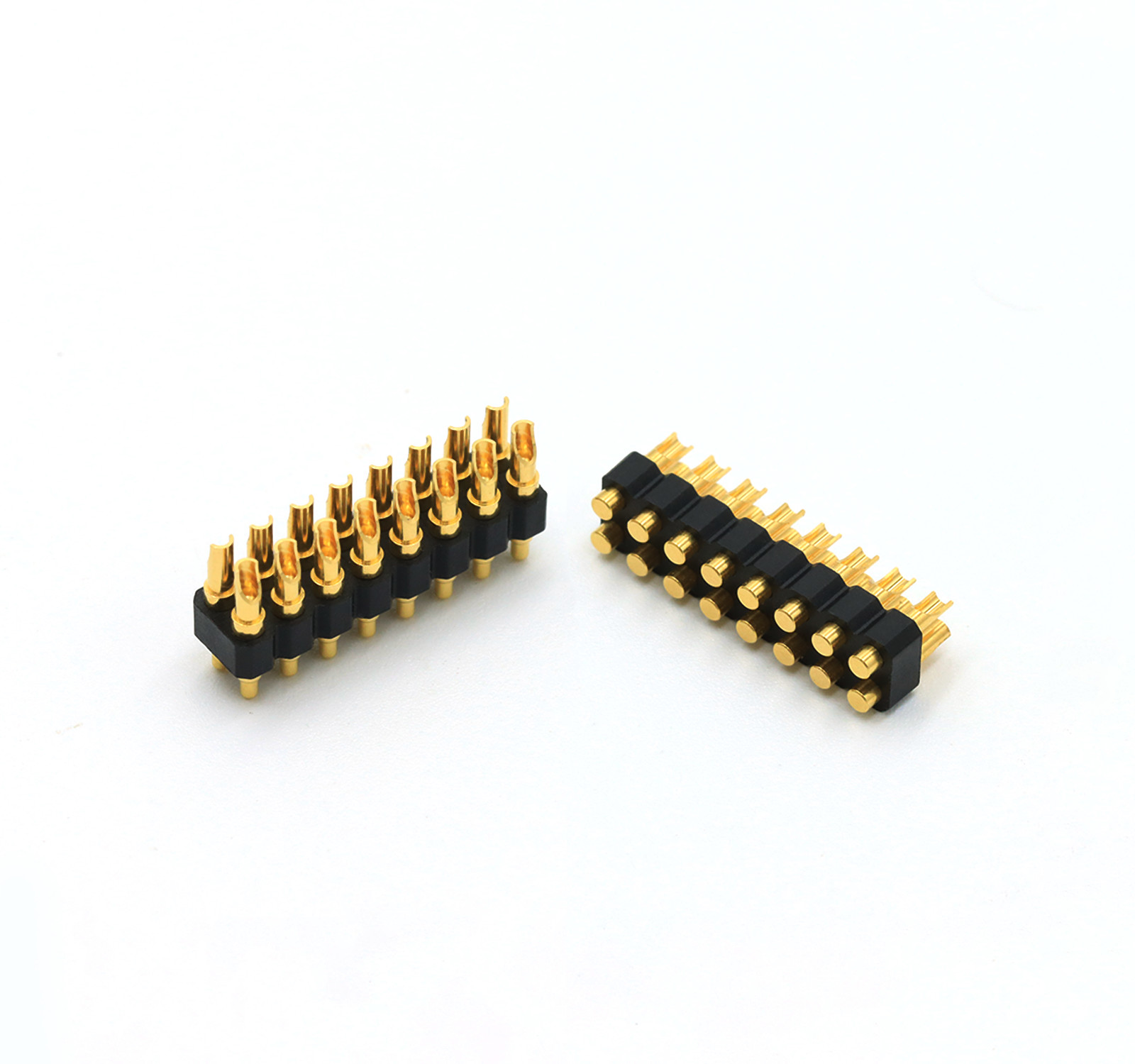

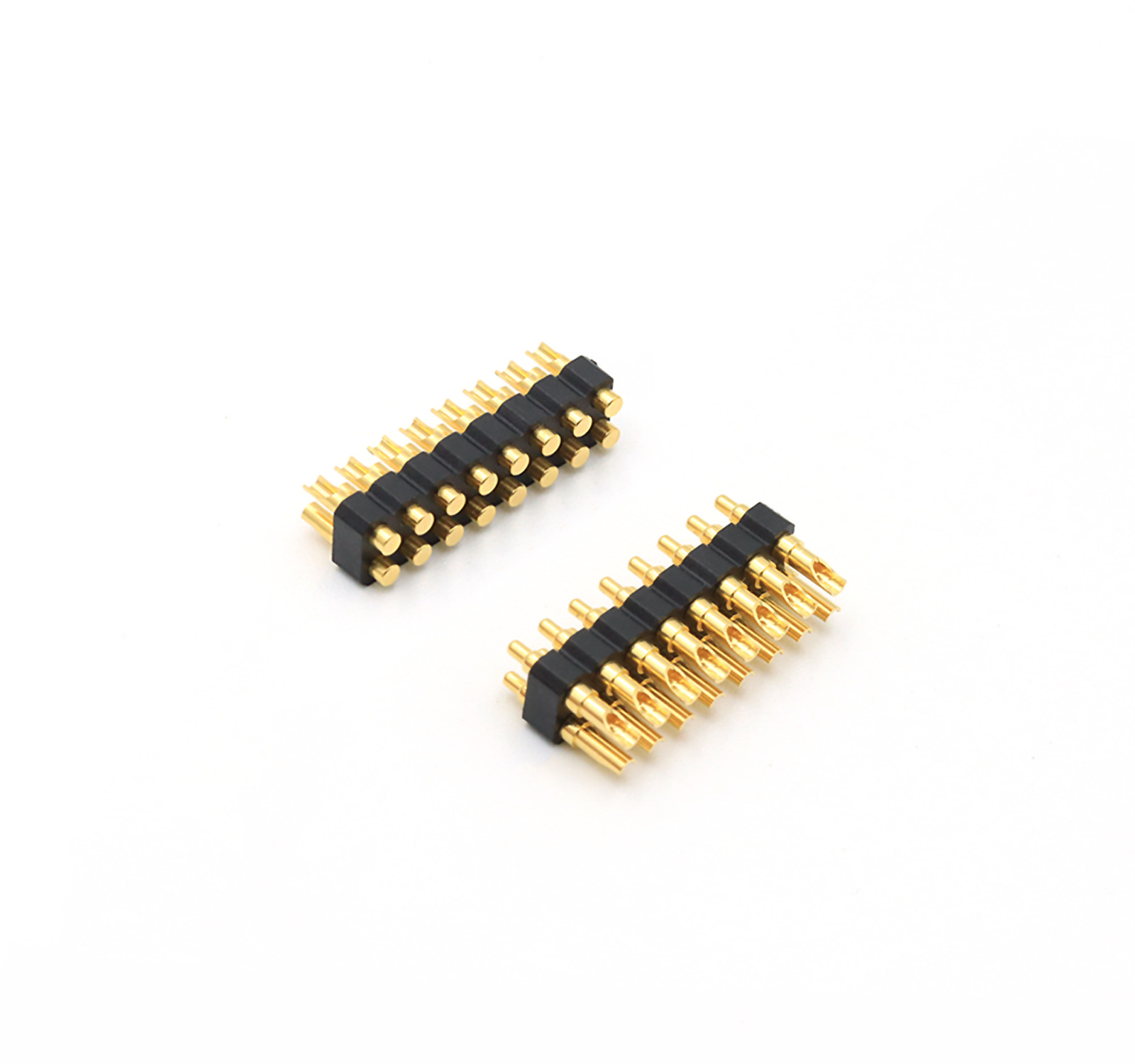

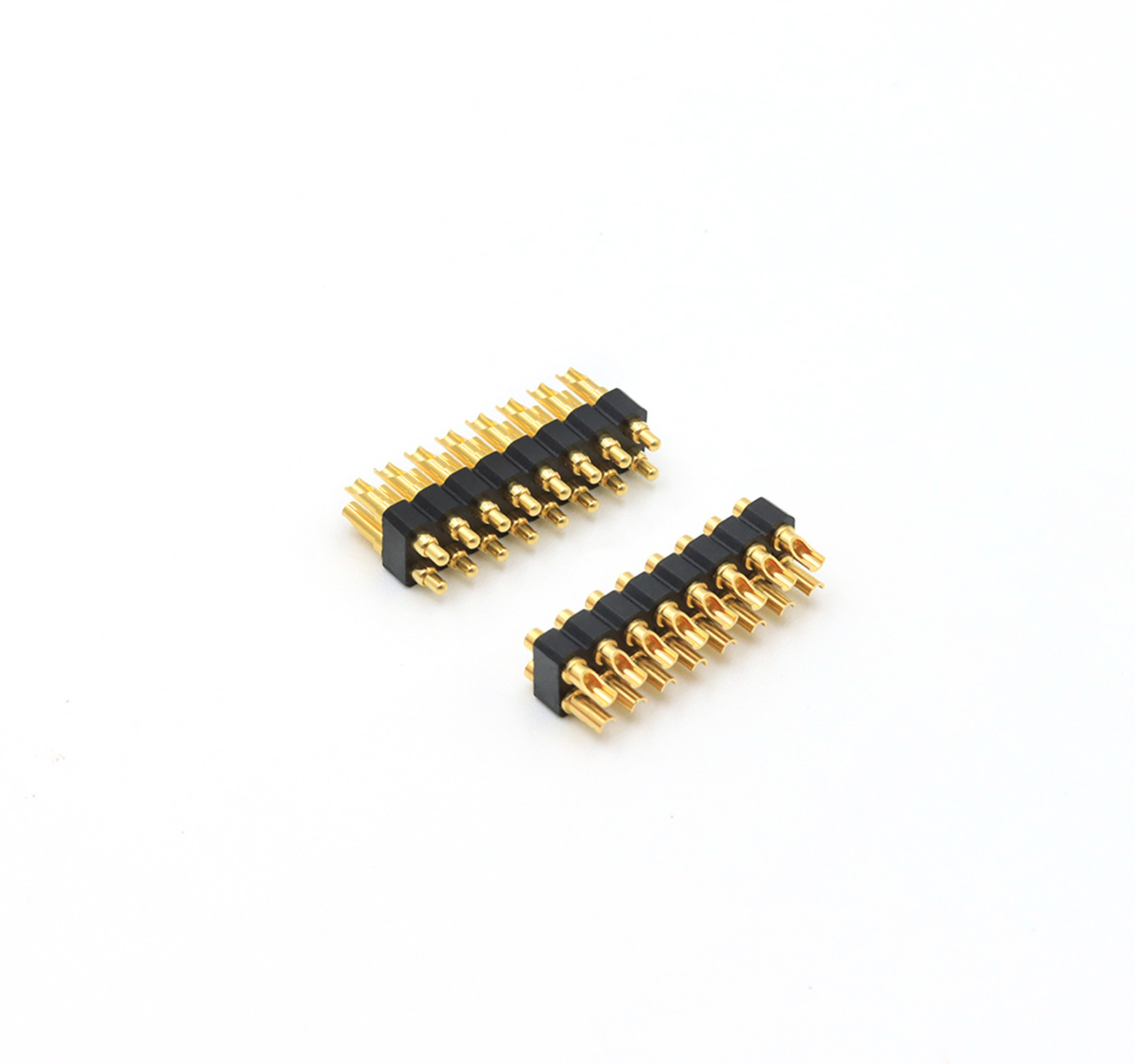

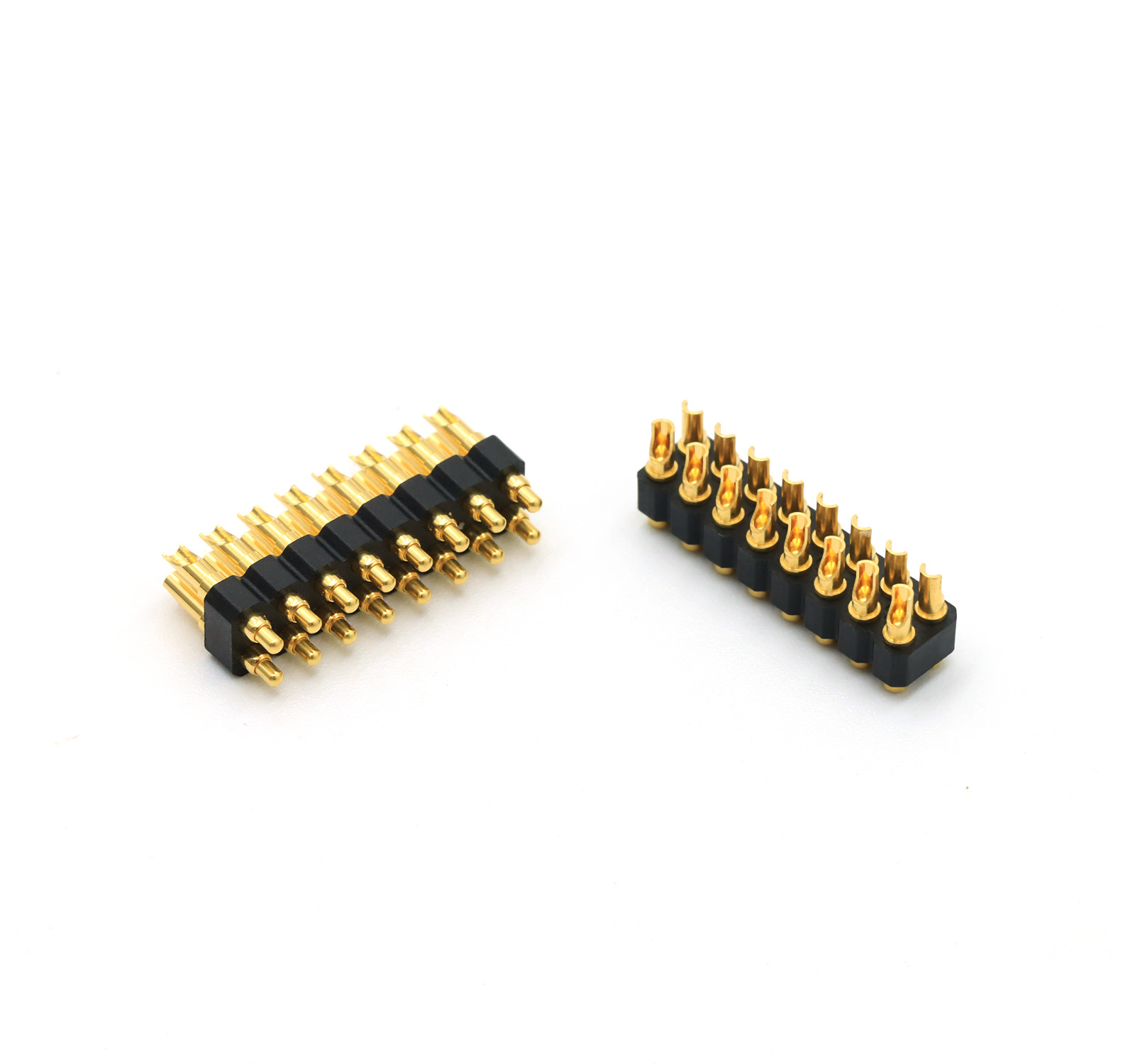

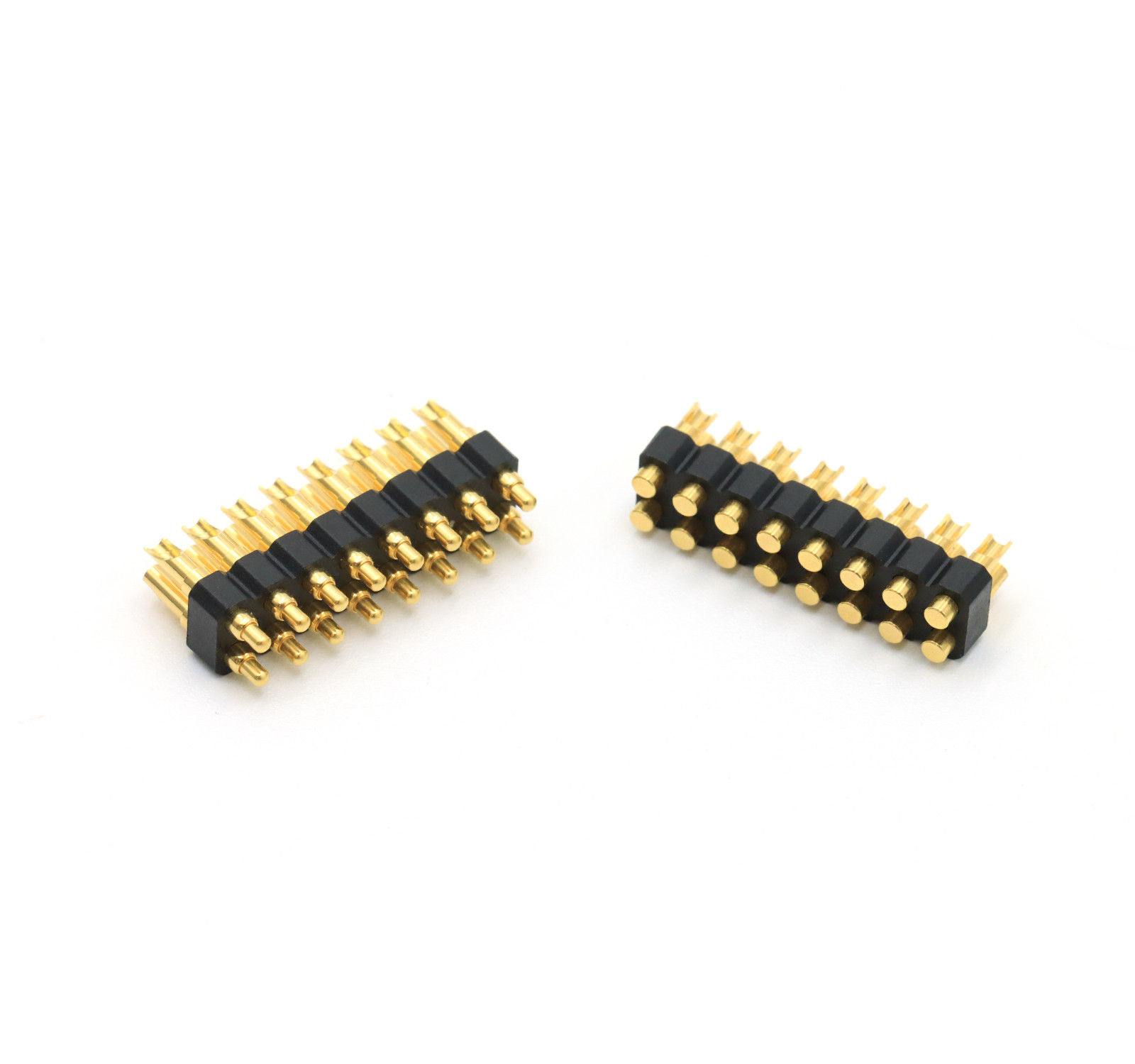

Podwójny rzęd 16pin męski kobiecy lutownik wioskowy z złączem 2,54mm.
Ogon Pogo Pin jest zgięty, zapewniając projektantom większy wybór w zakresie wykorzystania przestrzeni. Ogon można również lutować drutem.
Union Precision Electronic Co.,Ltd (UPE) jest zaangażowana w wysokiej klasy Pogo Pin,Pogo Pin konektory,magnetyczny konektor oraz projektowanie, rozwój,produkcja i sprzedaż produktów pomocniczych jako przedsiębiorstwo o wysokiej technologii.
Zgodnie z różnymi wymaganiami klientów, mamy 8 typów wewnętrznej struktury POGO PIN dla klientów do wyboru, dla standardowego POGO PIN, UPE zaprojektowane całkowita wysokość produktu wynosi 2,8 mm ~ 11.0mm(całkowita
Wysokość nie obejmuje długości ogona szpilki pogo DIP).
W międzyczasieUPETakżeopracowany standardowy 2,54 mm rozpiętości męski i żeński 2pin-40pin Pogo konektor szpilkiz SMT / DIP / Right Angle / Solder Cup dla szybkiego wyboru klientów.
UPE aIIPIN POGO produktymoże przejść normę HF, RoHS REACH.
Specyfikacje techniczne złącza Pogo Pin
Materiały:
Uwaga:
1.W celu zapewnienia najlepszego efektu użytkowania należy działać zgodnie z wysokością roboczą.
2. Środki ostrożności dotyczące stosowania produktu
Zgodnie z rysunkami technicznymi maksymalne dopuszczalne ciśnienie nie może być przekroczone.
Jest odpowiedni do temperatur spawania w zakresie od 380 do 420 stopni Celsjusza, z czasem spawania od 3 do 5 sekund.Nie wolno przetwarzać produktu w krótkim czasie wykonywać wielokrotne spawanie wielokrotnie
Przystosować się do temperatury pieca 400-500 stopni Celsjusza
Przy projektowaniu końca aplikacji należy w sposób rozsądny unikać kompresji pogopin.
3. W przypadku szpilów o jednym rzędzie większych niż 20, szpilów o dwóch rzędach większych niż 40 i innych specjalnych wymagań należy skonsultować się z obsługą techniczną
Skład złącza Pogo Pin
2Wykaz parametrów złącza pogo pin o rozmiarze.54 mm:
|
Nazwa
|
Podłączacz Pogo Pin
|
|
Rodzaj
|
Puchar lutowy
|
|
Płeć
|
Mężczyzna/Kobieta
|
|
Numer szpilki
|
16Pin1
|
|
Izolacja
|
Bkack HTN+30GF UL94 V-0.
|
|
Wylotowy
|
Z miedzi
|
|
W beczce
|
Z miedzi
|
|
Wiosna
|
Obsługa powierzchni SUS
|
|
Wysokość tworzywa sztucznego
|
2.5 mm
|
|
Siła sprężyny
|
80 g+/-20 g przy ciągu roboczym 1,0 mm
|
|
Płynny burak
|
1.2 mm
|
|
Badanie żywotności
|
100,000 cykli
|
|
Prąd nominalny
|
3A Max.
|
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
Maksymalnie 50 miliohm
|
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Podwójny rzęd 2,5 mm obudowa lutownicy/który:
Standardowy 2,54 mm Pitch Pogo Pin Connector dla klientów:
Obszar zastosowania:
Nasza zaleta i twój wybór:
.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
.UPE opracowało standardowy 2,0 mm i 2,54 mm rozpiętości, męski i żeński 2pin-40pin Pogo Pin Connector z SMT / DIP / Right Angle / Solder Cup.
.Test Pogo Pin Life do 1000 000 cykli.
.Wszystkie produkty mogą przejść standard HF, RoHS REACH.
.100% elektryczny test dostarczył raport przed dostarczeniem towarów.
.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
Dlaczego klienci wybierająUPE?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
Jak zamówić łącznik kablu magnetycznego
* Wyślij nam rysunek lub próbkę
* Przeprowadzamy ocenę projektu
* Zrobimy próbkę i wyślemy ją do ciebie
* Uważasz, że próbka jest dobra, więc zrób zamówienie i zapłać nam 30% zaliczki
* Zaczynamy tworzyć produkt
* Kiedy towar jest gotowy, robimy zdjęcia dla twojego czeku i płacisz resztę
* Dostarczamy produkty do firmy kurierskiej
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
