| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | VIS060A-4054XX-AXX-XXXX / VIS060B-4000XX-AXX-XXXX |
| Dokument: | VIS060B-4000XX-AXX-XXXX.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $3-$7 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Podłączacz szpilki Pogo | Poziom: | 2,54 mm |
|---|---|---|---|
| Kod PIN: | 7PIN | Materiał: | C6801, mosiądz C3602, SUS304, Black HTN |
| Obsługa powierzchni: | Pozłacane | Aktualność: | 3,0 A |
| Napięcie: | 12V | Rezystancja styku: | 50 mΩ maks. (PIN). |
| Test w komorze solnej: | 48h | Reflow Temp.: | 265 °, 4 ~ 5sec |
| Podkreślić: | Połączenie szpilek Pogo pod prawym kątem,Podłączacze Pogo Pins 7pin,Złącza sprężynowe 12 V |
||

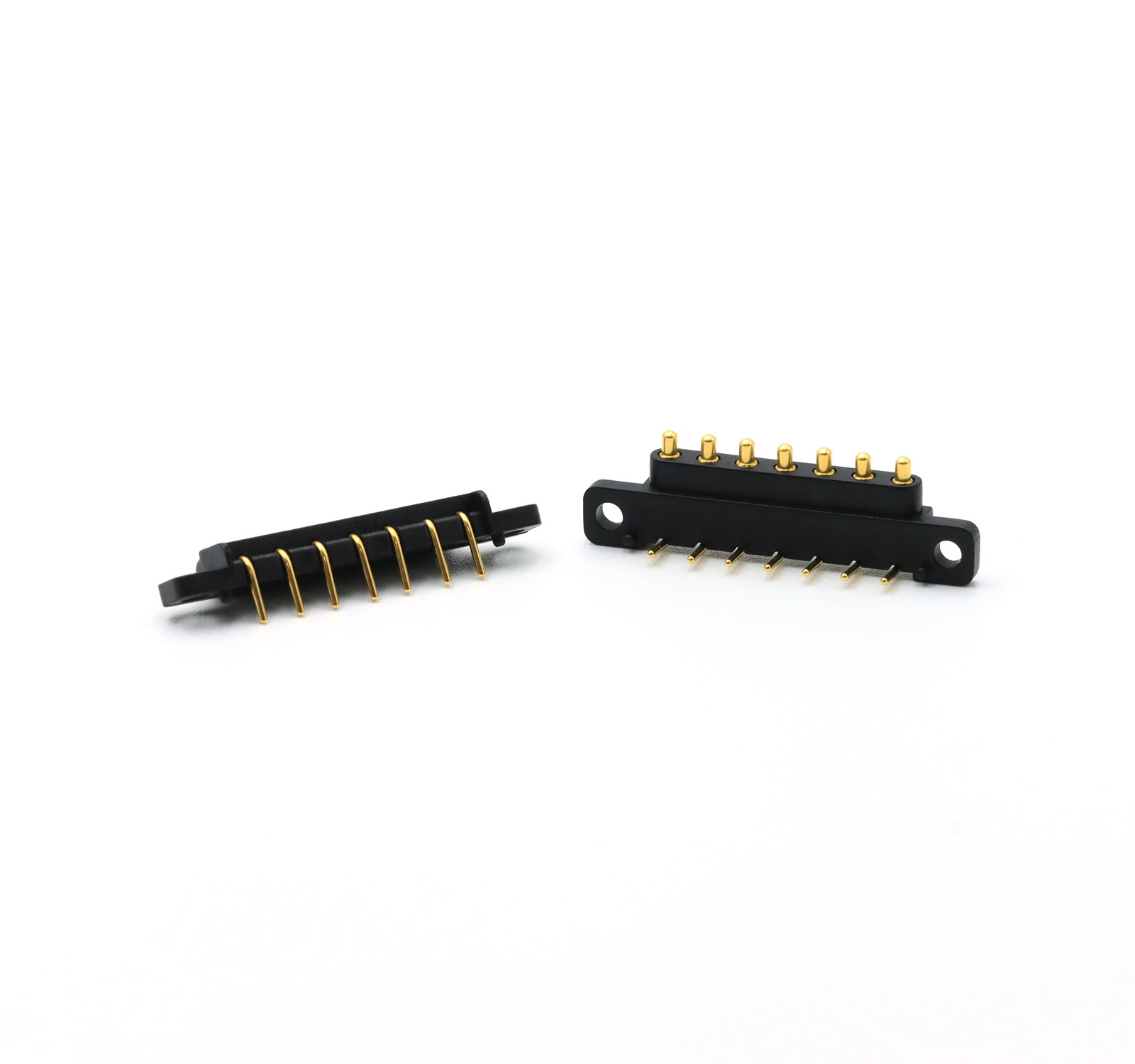

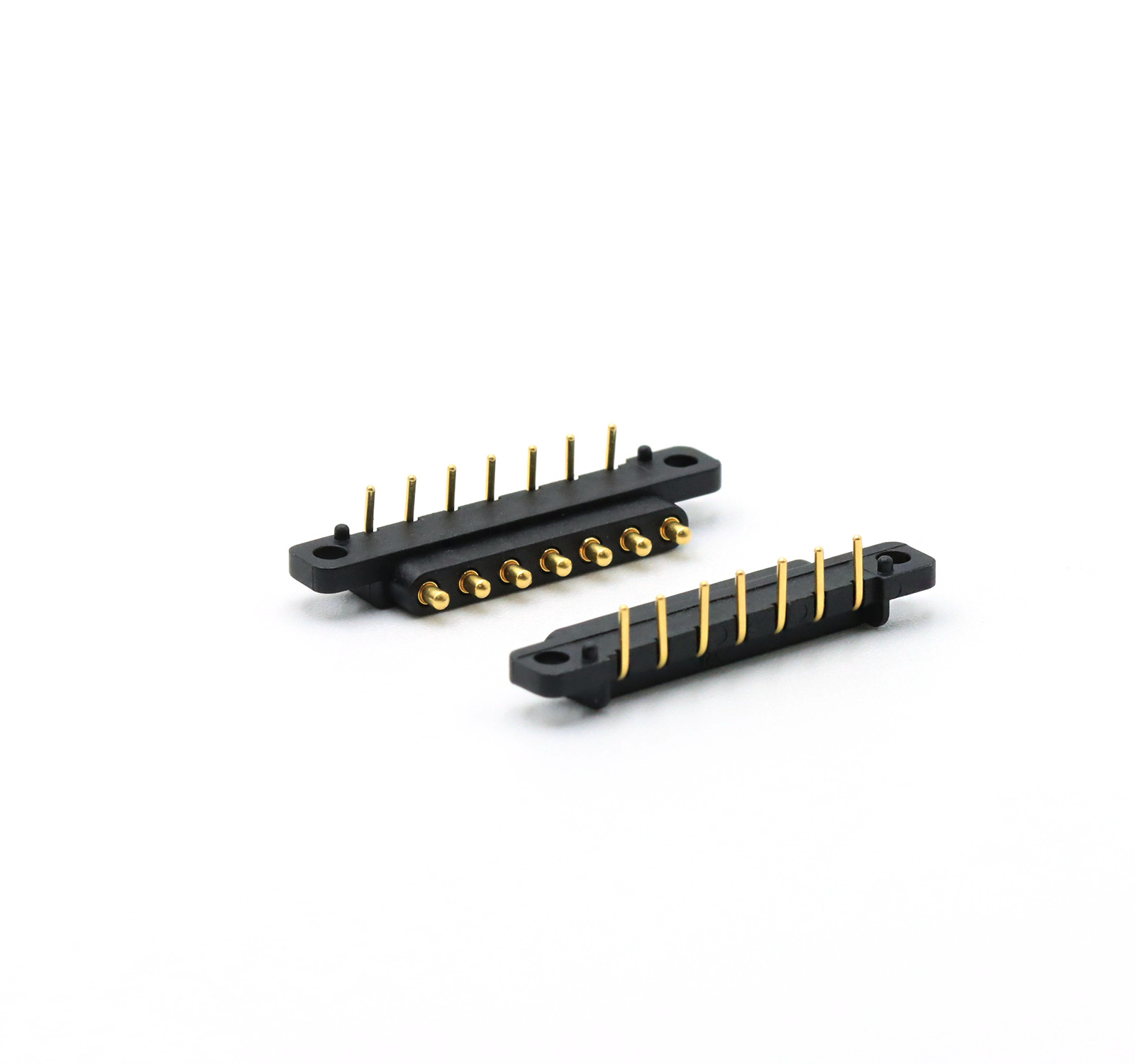

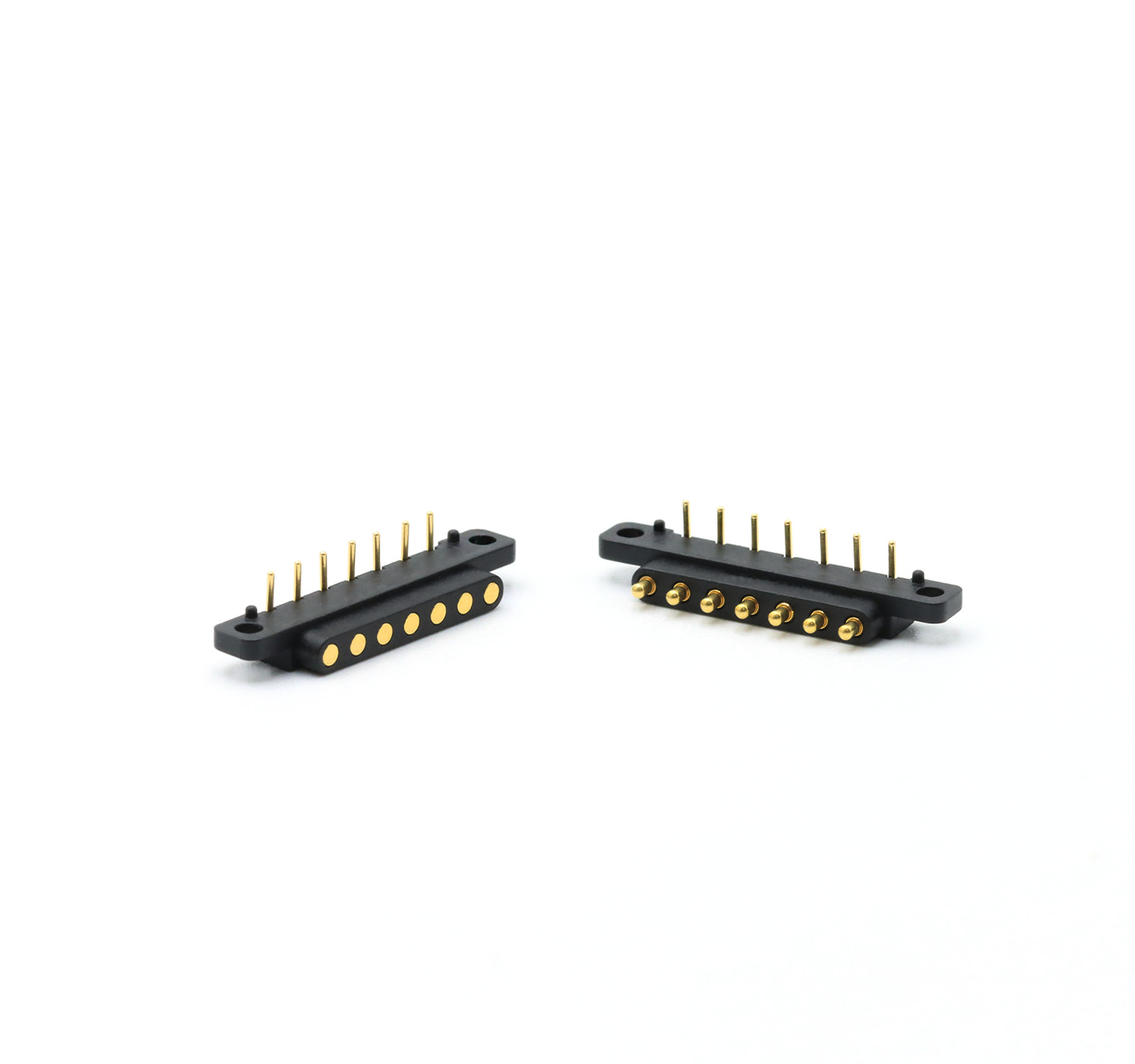

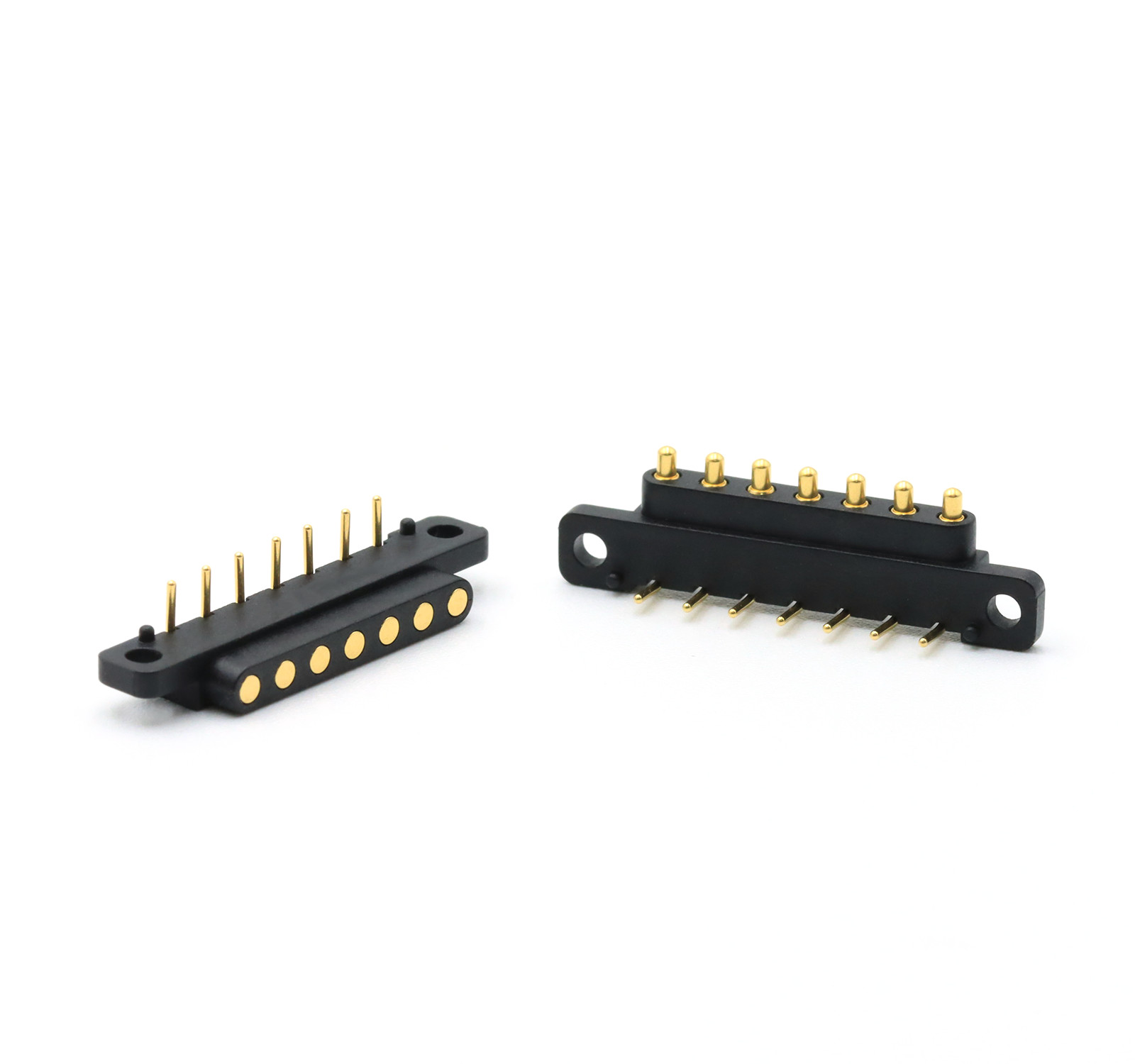

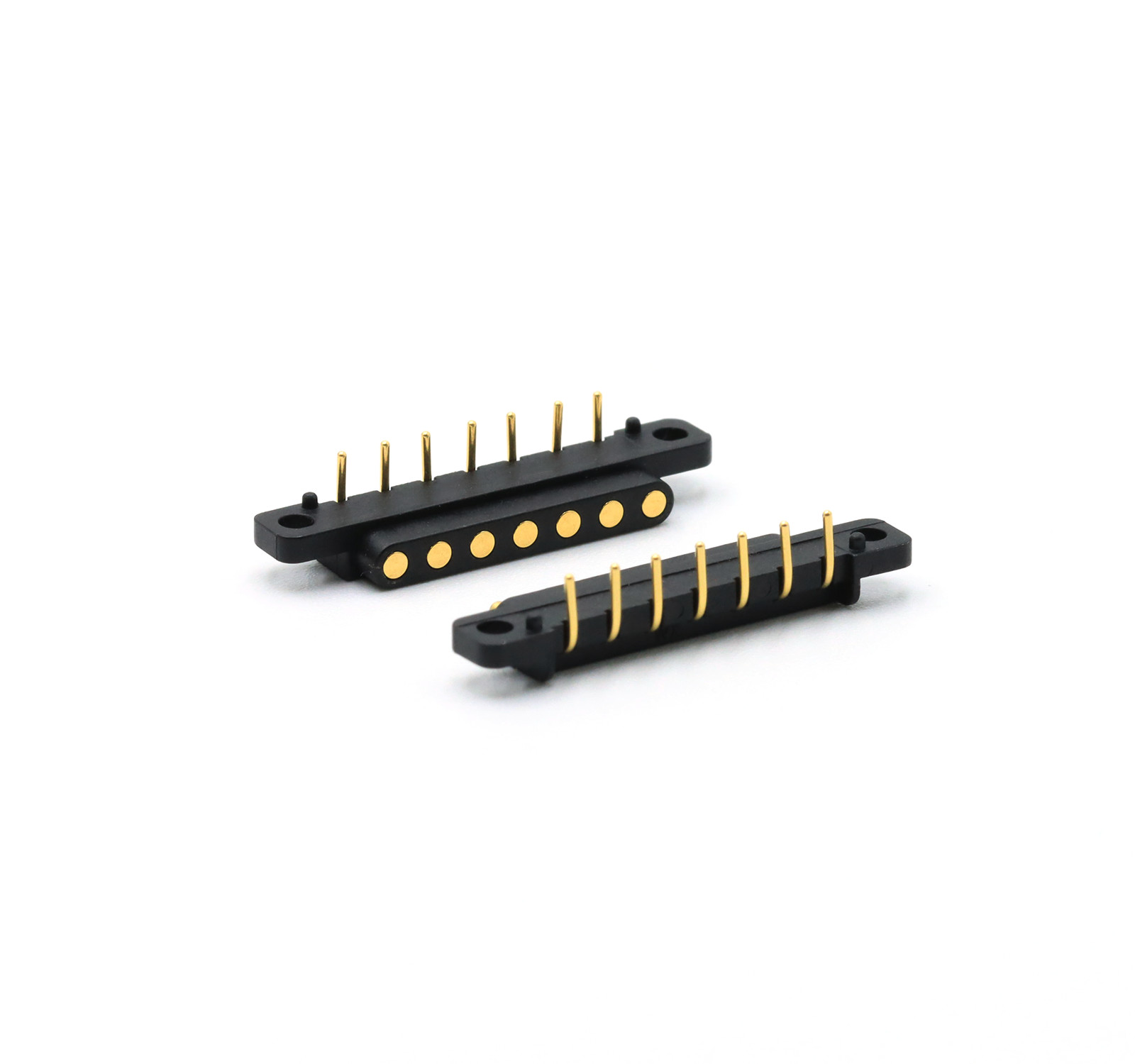

3A HTN Prawy kąt 7P Pogo Pin Spring Loaded Connectors For Charging Equipment.
Union Precision Electronic Limited (UPE) jest wiodącym producentem na zamówienie, specjalizującym się w wysokiej jakości złączach sprężynowych, w tym złączach POGO PIN i obudowach złącza POGO PIN.Jako jeden z najbardziej konkurencyjnych dostawców złączy wiosennych w Chinach, dostarczamy precyzyjnie zaprojektowane rozwiązania dla wymagających aplikacji elektronicznych.
Wiązki z wiosną️ Niezawodne kontakty o niskim oporowi dla bezpiecznych połączeń elektrycznych.
Złącza Pogo Pin z obudową¢ Dostosowywalne projekty dla różnych interfejsów do łączenia i PCB.
Technologia kontaktu sprężynowegoZbudowany z myślą o trwałości, wysokiej długości cyklu i stałej wydajności.
Nasze łączniki są zaufane przezKlienci światowej klasyw różnych gałęziach przemysłu, w tym:
✔Elektronika użytkowa️ Smartfony, smartwatches, tablety, laptopy, urządzenia GPS
✔Wyroby do noszenia i medyczne¢ aparaty słuchowe, urządzenia do monitorowania stanu zdrowia
✔IoT i sprzęt przemysłowy¢ Ładowanie bezprzewodowe, urządzenia do testowania, moduły samochodowe
Podłączacz Pogo Pin składa się z 6 części:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
|
Nazwa produktu |
Podłączacz Pogo Pin |
|
Szpilka |
7Pin |
|
Rodzaj |
Kąt prosty |
|
Materiał |
Bez ołowiu C6801, miedziana C3602, SUS304, czarna HTN |
| Skończ. |
Au platerowanie, Ni platerowanie |
|
Siła sprężyny |
80 g+/-20 g w przypadku żółwia roboczego |
|
moment roboczy |
1.2 mm |
|
Płynny burak |
10,4 mm |
|
napięcie |
12V |
|
Aktualność |
3.0A Max. |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Badanie rozpylania soli |
48 godzin |
|
Pakiet |
Torba PE wewnątrz, karton na zewnątrz lub według potrzeb naszych klientów |
Kobieta Pogo Pin Connector rysunek Size:
Wydajność parametrów złącza Pogo Pin
|
Nazwa części |
Tabela parametrów wydajności |
|||
|
Materia w beczce |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
|
|
Materiał tłoków |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
Pozostałe |
|
Opcje wiosenne |
Stainle |
Drut muzyczny |
|
|
|
Wymogi dotyczące nakładki |
Złoto-Au
|
Srebro-Ag
|
Palladium-nikel (Pd-Ni) |
|
|
Prąd nominalny |
1A, 2A, 3A, 5A, 15A lub 30A (różne konstrukcje) |
|||
|
Napęd nominalny |
12 V prądu stałego 24 V |
|||
|
Odporność kontaktowa |
30mΩ 50 mΩ maksymalnie. |
|||
|
Badanie żywotności |
50, 000 cykli Min. 1000,000 cykli Max |
|||
|
RTemperatura przepływu. |
265°, 4~5s |
|||
|
Badanie niezawodności POGO PIN |
||||
|
Siła zatrzymywania |
Przy znamionowym cyklu 500±50 na godzinę,50Minimalnie 1000 cykli |
|||
|
wilgotność |
EIA-364-31,Metoda badawcza II, Warunek A Podmiot poddawany badaniu dopasował złącza do wilgotności względnej90% do 95% RH i temperatury 40°C± 2°Cwilgotność względna dla 96 h- Co? |
|||
|
Odporność na ciepło lutowe
|
EIA-364-56,Procedura 5, Poziom 2 265°C+10/-0°Cprzez 30 do 35 sekund
|
|||
|
Spray solny
|
EIA-364-26,Warunek badania B Połączniki dopasowane do 5±1% roztworu soli koncentracja, 35+1°C/-2°Cprzez 48 godzin. |
|||
|
Badanie siły sprężyny
|
Normalna procedura badania siły, 100 g±20 g na wysokości roboczej
|
|||
|
Żywotność w temperaturze
|
EIA-364-17,Metoda badania A,warunek 4,warunek czasu badania A. łączniki do 85°C± 2°Cprzez 96 godzin. |
|||
|
Wpływ
|
EIA-364-52 Wylądowanie w przedziale 265±5°C, 60/40±5% lutowania Sn/pb przez 4,0~5,0 sekundy |
|||
|
Odporność kontaktowa
|
EIA-364-23 Pomiar oporu stykowego z prądem badawczym maksymalnie 100 mAi maksymalne napięcie 20 mV |
|||
Zalety złączy wiosennych UPE:
Złącza sprężynowe, powszechnie znane jako szpilki sprężynowe lub szpilki pogo, oferują kilka zalet:
Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają stałe i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.
Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.
Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.
Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi
Nasza zaleta i twój wybór:
.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
.UPE rozwinął 2.0,2Standardowy łącznik Pogo o rozmiarze.54mm, męski i żeński, 2pin-40pin, z SMT / DIP / Right Angle / Solder Cup.
.Test Pogo Pin Life do 1000 000 cykli.
.Wszystkie produkty mogą przejść standard HF, RoHS REACH.
.100% elektryczny test dostarczył raport przed dostarczeniem towarów.
.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
Dlaczego klienci wybierająUPE?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
Niektóre z dostosowanych łączników Pogo Pin do odniesienia:
Pole zastosowania produktu:
Jak zamówić złącze pogo pin
* Wyślij nam rysunek lub próbkę
* Przeprowadzamy ocenę projektu
* Zrobimy próbkę i wyślemy ją do ciebie
* Uważasz, że próbka jest dobra, więc zrób zamówienie i zapłać nam 30% zaliczki
* Zaczynamy tworzyć produkt
* Kiedy towar jest gotowy, robimy zdjęcia dla twojego czeku i płacisz resztę
* Dostarczamy produkty do firmy kurierskiej
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
