| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | LBC0939 (x) |
| Minimalne zamówienie: | 5000 |
| Cena: | $5-$7 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze Pogo-Pin | Kod PIN: | 18PIN |
|---|---|---|---|
| Materiał: | Mosiądz, SUS304, Black Htn | Obsługa powierzchni: | Pozłacane |
| Aktualność: | 1A | napięcie: | 12V |
| Próba życia: | 100 000 cykli Min. | Rezystancja styku: | 50 mΩ maks. (PIN). |
| Test w komorze solnej: | 48h | Reflow Temp.: | 265 °, 4 ~ 5sec |
| Podkreślić: | SMT Pogo Pin Connector,Podwójny wiośniowo załadowany złączy pin,Złącze z wiosną 18 pinów |
||

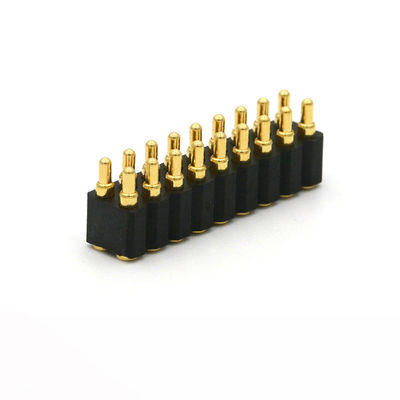

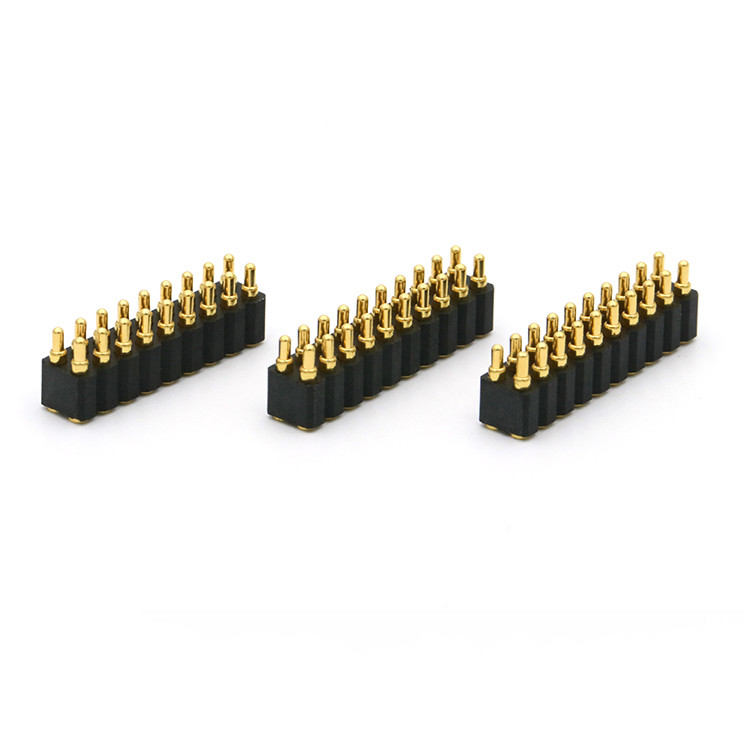

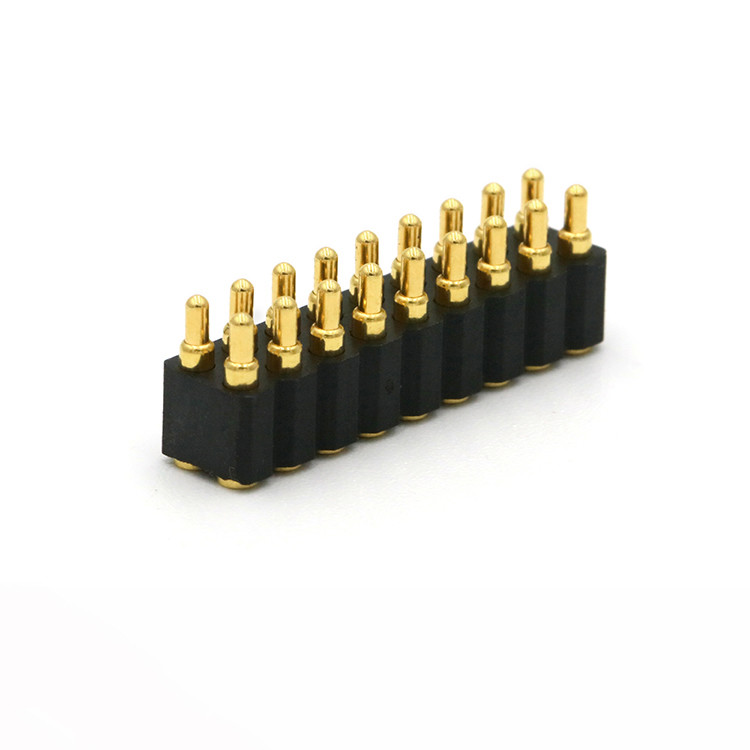

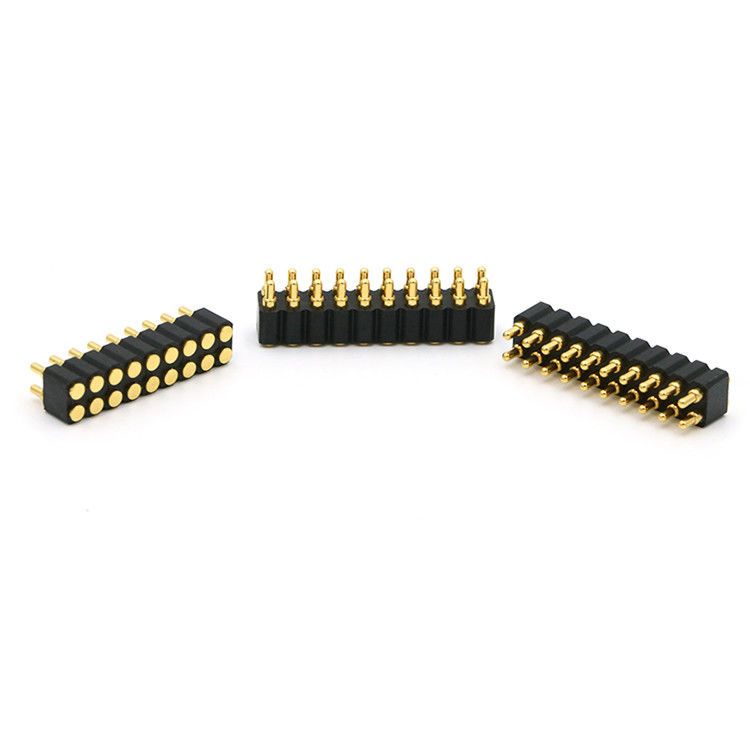

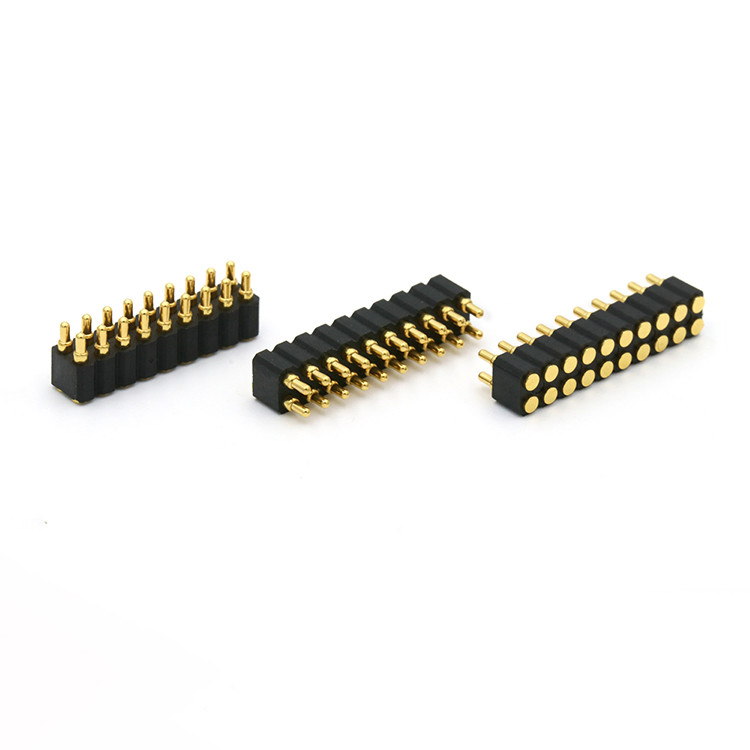

Podwójny rzęd 18pin SMT sprężynowy ładowany łącznik 2.0mm pitch pogo pin łącznik
Pogo Pin Connector to precyzyjny złącze stosowany w telefonach komórkowych i innych produktach elektronicznych.
Jest szeroko stosowany w różnych produktach elektronicznych i odgrywa rolę w połączeniu transmisji sygnału.
Pogo pin jest rodzajem sondy sprężynowej utworzonej z trzech podstawowych elementów: wału igły, sprężyny i rurki igły po nietowaniu i przedciśnięciu z użyciem przyrządów precyzyjnych,o szerokości nieprzekraczającej 10 mm,.
Szpilka Pogo ma różny wygląd w zależności od zastosowań.właściwości elektryczne, itp.
Jego struktura kształtowa dzieli się na: typ płaskiego dna, typ płyty z wtyczką, typ gięcia, wał podwójnej igły, typ nitki, typ drutu spawalniczego, typ otworu bocznego itp. Strona wewnętrzna dzieli się na:typ wiercenia tylnego, nachylenie do cięcia, nachylenie do cięcia z okrągłą kulą, typ otworu przez otwór, typ wtyczki ogonowej, typ podwójnej głowy itp.
Wybór pokrycia: zwykłe pokrycie złotem, pokrycie niklem itp. Zakres prądu: zwykły 0,5-3A, wysoki prąd 5-60A. Zakres ruchu: odnosi się do uderzenia sprężynowego sprężyny
Ściśle realizujemy kontrolę jakości zgodnie ze standardami systemu zarządzania jakością ISO90001.
Nasze produkty są głównie eksportowane do Europy, Stanów Zjednoczonych, Kanady, rozwiniętych krajów i regionów Azji.
Naszym celem jest zaspokojenie potrzeb klientów bezpiecznymi i niezawodnymi produktami.możemy szybko dostosować próbkę o stabilnej jakości, aby spełnić potrzeby projektowania klienta z krótkim cyklem rozwoju produktu.
Zalety łączników UPE Pogo Pin:
PPodłączacze pin ogo, powszechnie znane jako wiązki sprężynowe lub szpilki pogo, oferują kilka zalet:
*Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają stałe i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.
*Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
*Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.
*Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.
*Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi
Nasza zaleta i twój wybór:
.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
.UPE opracowało standardowy łącznik Pogo pin o rozmiarze 1,27 mm, 2,0 mm i 2,54 mm, dla mężczyzny i kobiety o rozmiarze 2pin-40pin z SMT / DIP / Right Angle / Solder Cup.
.Test Pogo Pin Life do 1000 000 cykli.
.Wszystkie produkty mogą przejść standard HF, RoHS REACH.
.100% elektryczny test dostarczył raport przed dostarczeniem towarów.
.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
2.0mm Pitch Pogo Pin Connector Specyfikacja:
2Wykaz parametrów złącza z wiosną o rozmiarze 0,0 mm:
|
Izolacja
|
Czarne tworzywa sztuczne(265°C)UL94 V-0
|
|
Wylotowy
|
Miedzi 5 u ̊ Au ponad 60 ~ 100 u ̊ Ni
|
|
W beczce
|
Miedzi 5 u ̊ Au ponad 60 ~ 100 u ̊ Ni
|
|
Wiosna
|
Obsługa powierzchni SUS
|
|
Siła sprężyny
|
70 g+/-20 g przy ciągu roboczym 1,0 mm
|
|
Całkowity cios
|
10,4 mm
|
|
Badanie żywotności
|
100,000 cykli
|
|
Prąd nominalny
|
1A Max.
|
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
Maksymalnie 50 miliohm
|
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Podłączacz Pogo Pin składa się z 6 części:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
Standardowy 2,0 mm Pitch Pogo Pin Connector dla klientów:
Pole zastosowania produktu:
Dlaczego klienci wybierająUPE?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
Opakowanie i wysyłka
