| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | WX080006 |
| Minimalne zamówienie: | 5000 |
| Cena: | $5-$7 |
| Szczegóły pakowania: | PE |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | łącznik wiośniowy | Kod PIN: | 6pin |
|---|---|---|---|
| Materiał: | BRSSS, SUS304, Black Htn | Próba życia: | 50 000 cykli min. |
| Obsługa powierzchni: | Pozłacane | Rezystancja styku: | 50 mΩ maks. (PIN). |
| Test w komorze solnej: | 48h | Reflow Temp.: | 265 °, 4 ~ 5sec |
| Podkreślić: | Zastosowany złącze wiosennego,Włączacz dla męskich i żeńskich szpilek Pogo,Podłączacze Pogo Pins 6pin |
||

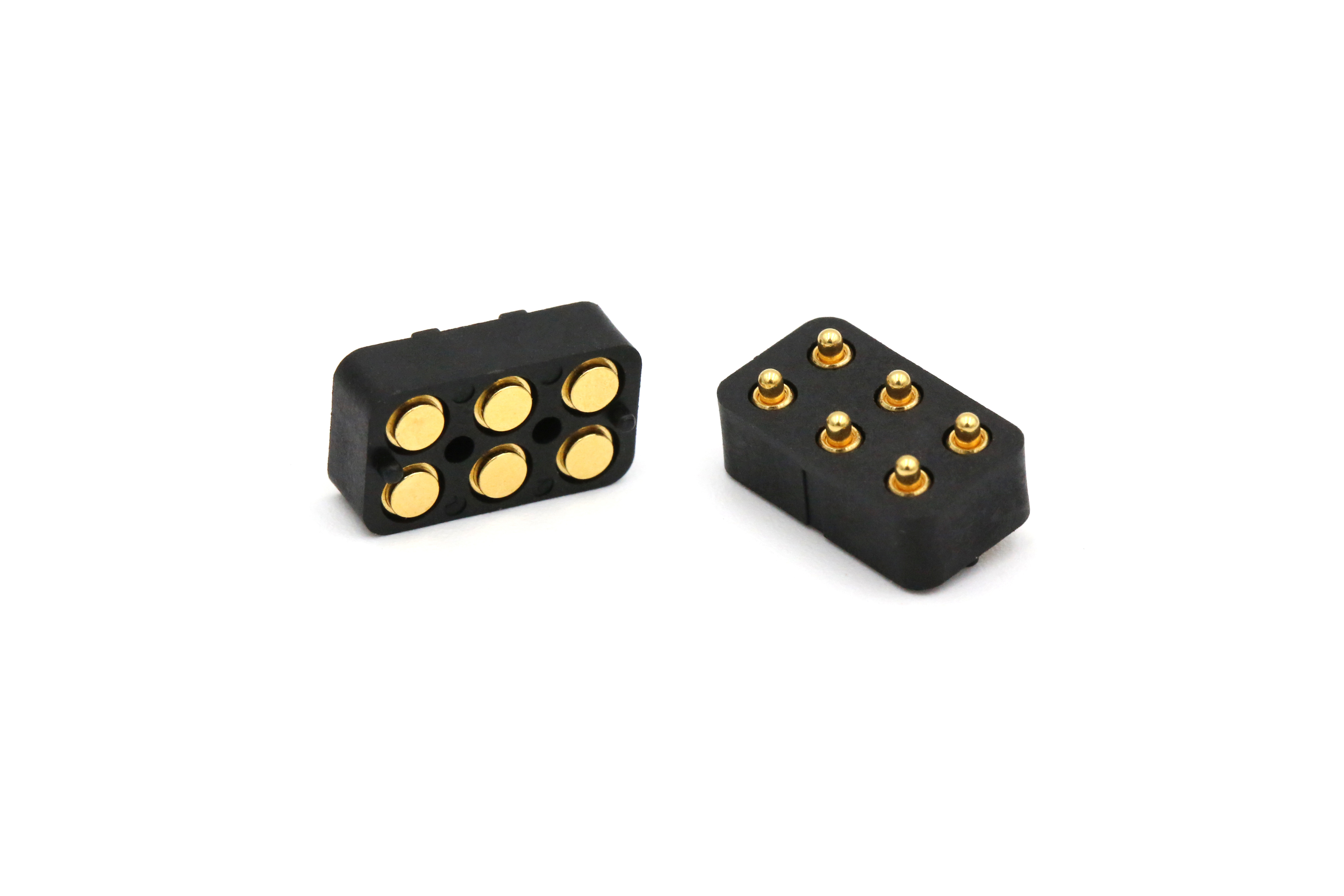

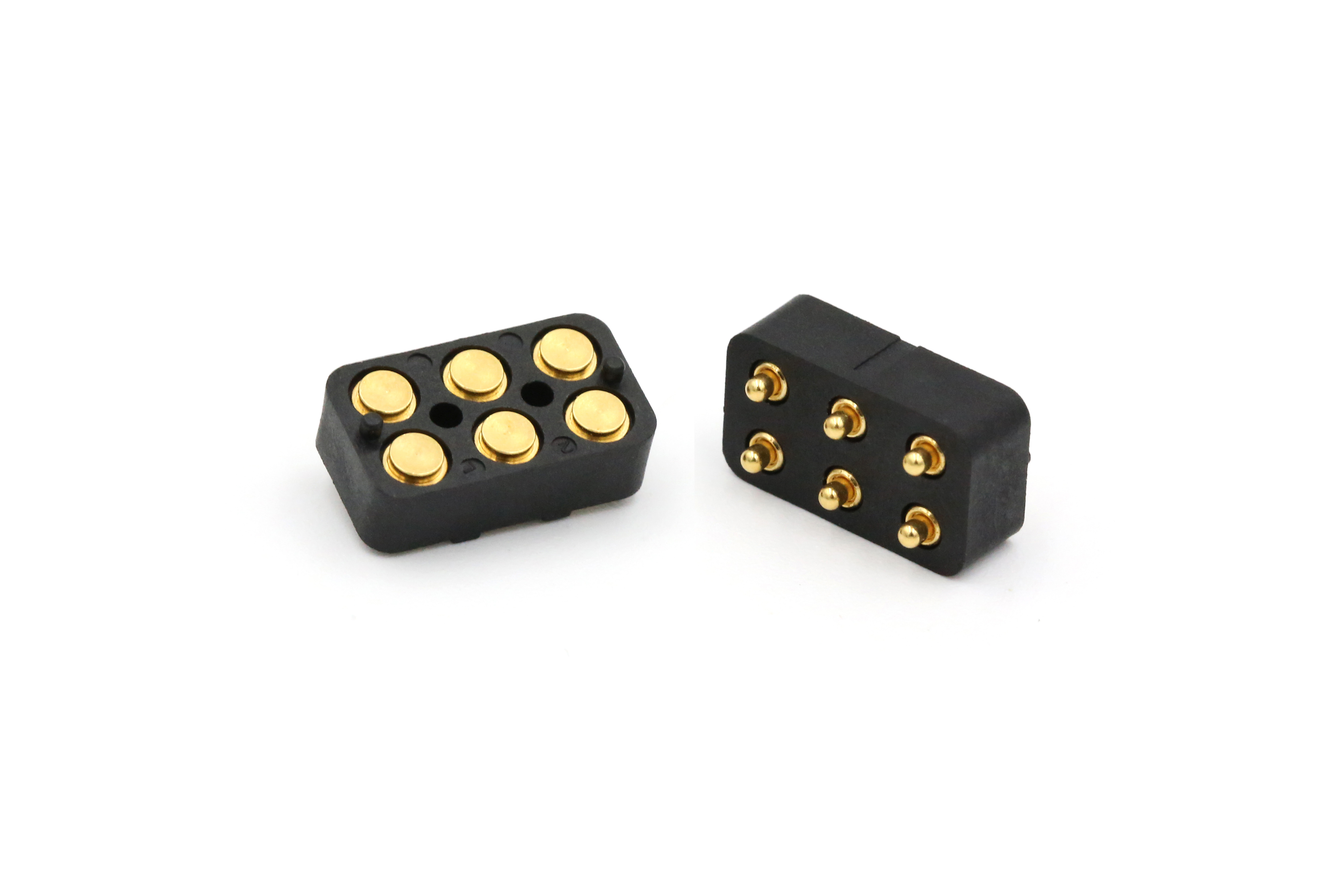

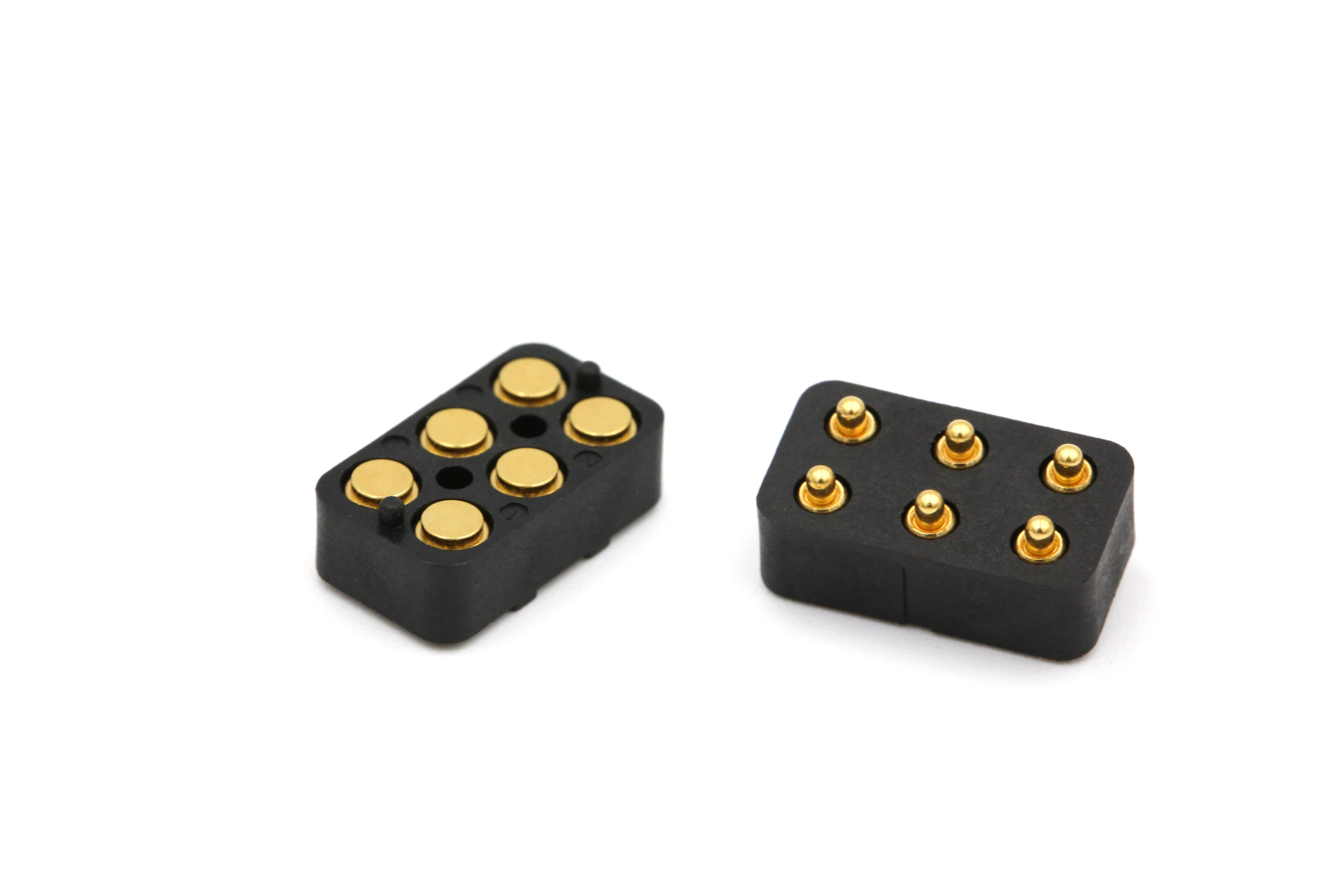

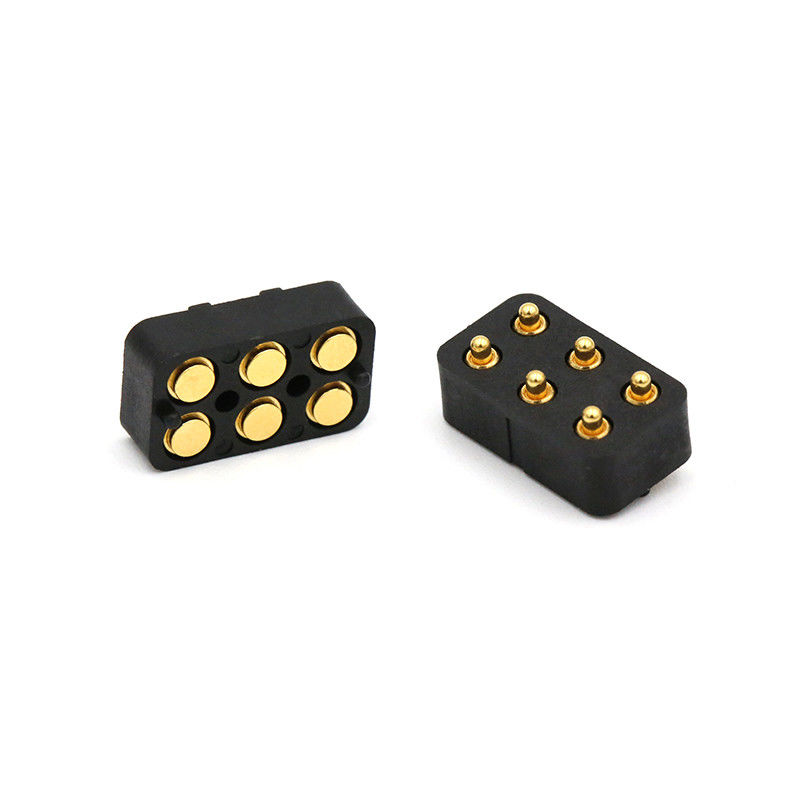

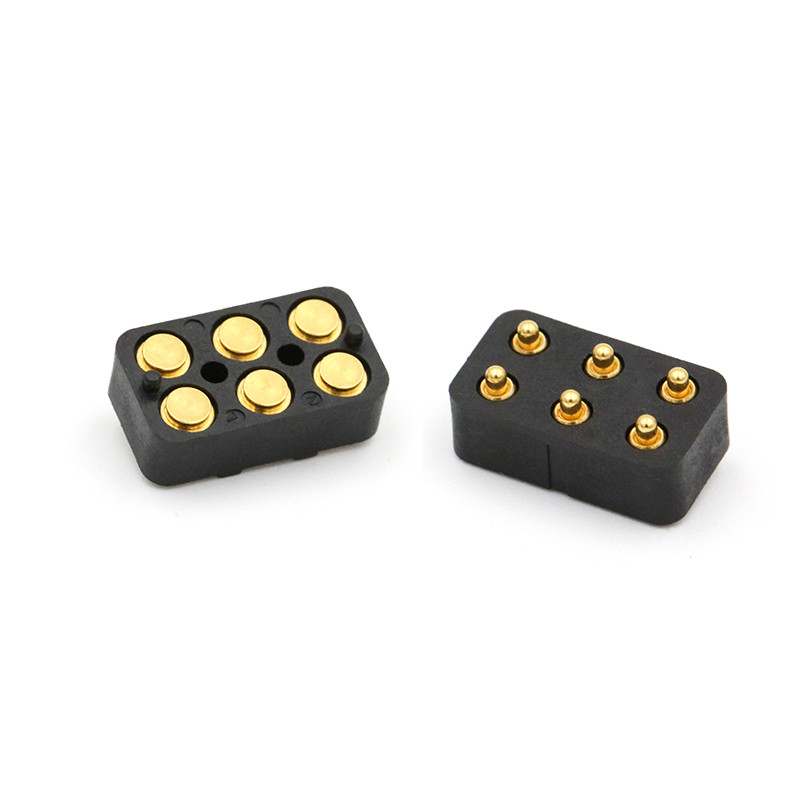

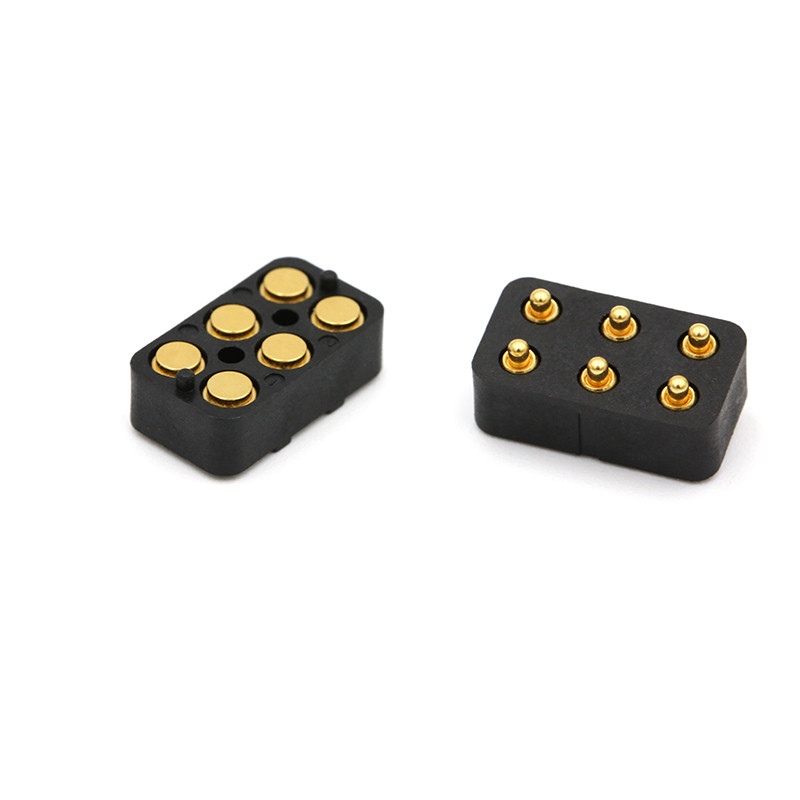

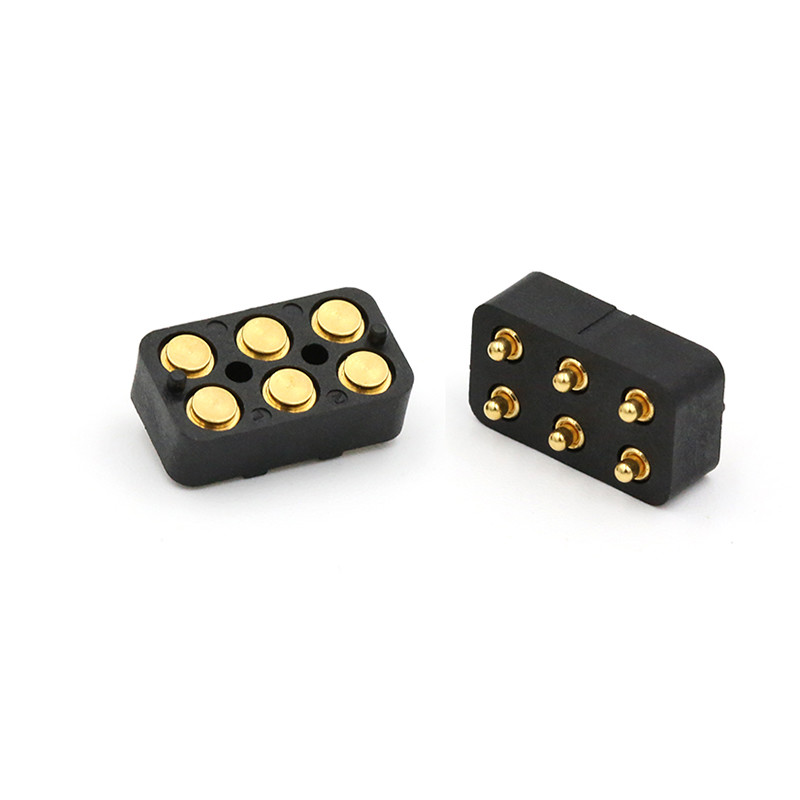

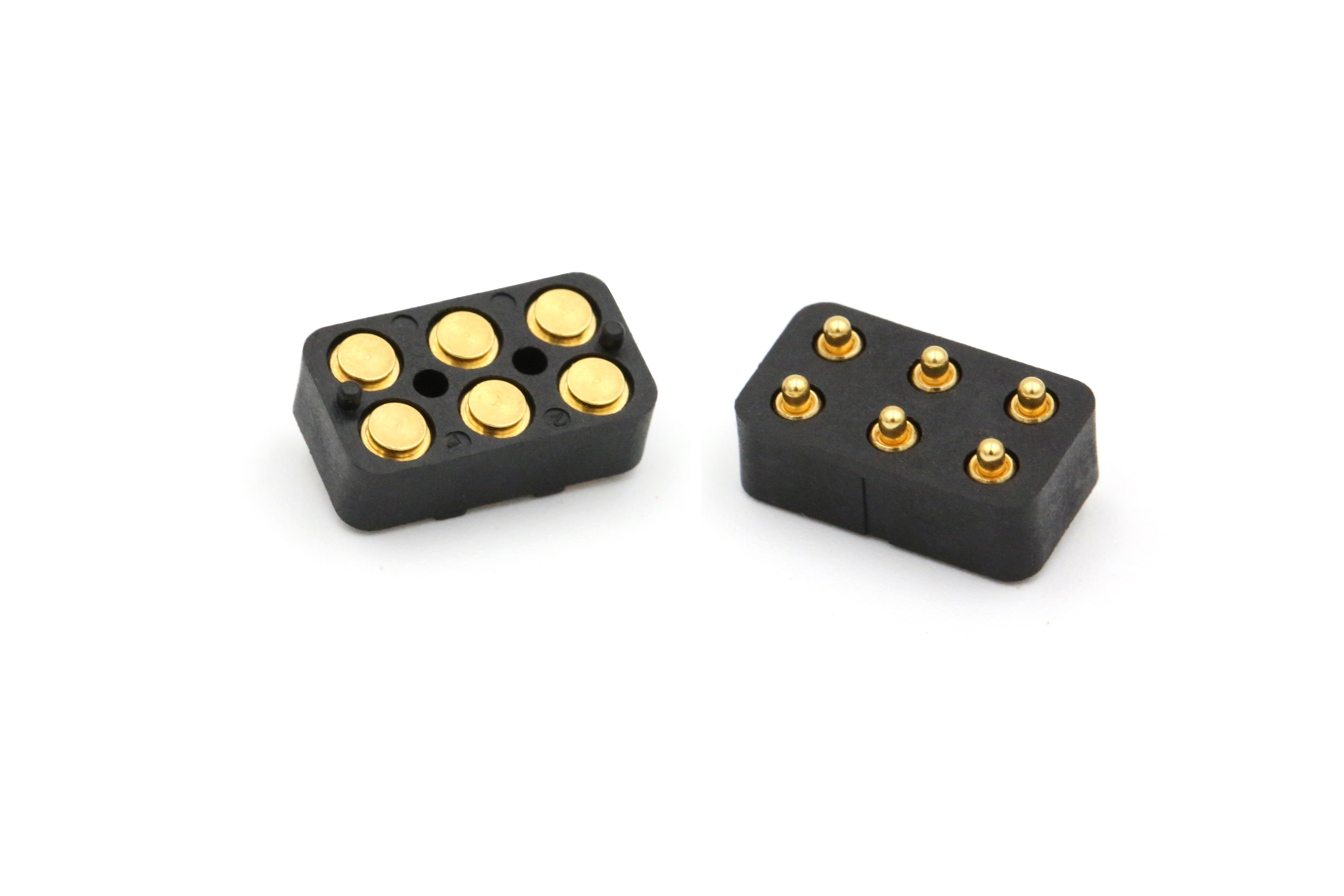

Niestandardowy 6pin męski i żeński wioskowy złącze pogo dla produktu medycznego.
Union Precision Electronic Limited (UPE)jest profesjonalistąproducent na zamówieniespecjalizujący się wPogo Pinsa takżeZłącza Pogo Pin z obudowąSpółka jest uznawana za jednego z najbardziej konkurencyjnych dostawców włącznik sprężynowyw Chinach, obsługując szeroki zakres zastosowań zaawansowanych technologicznie.
UPE rozwinęła się wwiodący producentzPogo Pinsa takżełączniki sprężynowe, wykorzystanie dźwignizaawansowana technologia produkcjia takżeścisła kontrola jakościaby służyć światowym przemysłom.
Naszym celem jest zaspokojenie potrzeb klientów bezpiecznymi i niezawodnymi produktami.możemy szybko dostosować próbkę o stabilnej jakości, aby spełnić potrzeby projektowania klienta z krótkim cyklem rozwoju produktu.
Zalety złączy wiosennych UPE:
Złącza sprężynowe, powszechnie znane jako szpilki sprężynowe lub szpilki pogo, oferują kilka zalet:
Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają stałe i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.
Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.
Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.
Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi
Nasza zaleta i twój wybór:
.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
.UPE opracował standardowy 2,54 mm rozpiętości, męski i żeński 2pin-40pin Pogo Pin Connector z SMT / DIP / Right Angle / Solder Cup.
.Test Pogo Pin Life do 1000 000 cykli.
.Wszystkie produkty mogą przejść standard HF, RoHS REACH.
.100% elektryczny test dostarczył raport przed dostarczeniem towarów.
.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
Dlaczego klienci wybierająUPE?
✔Wysoka precyzja w produkcjiZapewnia stałą jakość i trwałość
✔Możliwości dostosowywania rozwiązania dostosowane do wyjątkowych wymagań projektowych
✔Konkurencyjne ceny¢ Efektywne pod względem kosztów, bez uszczerbku dla wydajności
✔Silne skupienie się na badaniach i rozwoju¢ Innowacyjne projekty dla nowych zastosowań technologicznych
Wydajność parametrów sprężynowego złącza Pogo Pin
|
Nazwa części |
Tabela parametrów wydajności |
|||
|
Materia w beczce |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
|
|
Materiał tłoków |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
Pozostałe |
|
Opcje wiosenne |
Stainle |
Drut muzyczny |
|
|
|
Wymogi dotyczące nakładki |
Złoto-Au
|
Srebro-Ag
|
Palladium-nikel (Pd-Ni) |
|
|
Prąd nominalny |
1A, 2A, 3A, 5A, 15A lub 30A (różne konstrukcje) |
|||
|
Napęd nominalny |
12 V prądu stałego 24 V |
|||
|
Odporność kontaktowa |
30mΩ 50 mΩ maksymalnie. |
|||
|
Badanie żywotności |
50, 000 cykli Min. 1000,000 cykli Max |
|||
|
RTemperatura przepływu. |
265°, 4~5s |
|||
|
Badanie niezawodności POGO PIN |
||||
|
Siła zatrzymywania |
Przy znamionowym cyklu 500±50 na godzinę,50Minimalnie 1000 cykli |
|||
|
wilgotność |
EIA-364-31,Metoda badawcza II, Warunek A Podmiot poddawany badaniu dopasował złącza do wilgotności względnej90% do 95% RH i temperatury 40°C± 2°Cwilgotność względna dla 96 h- Co? |
|||
|
Odporność na ciepło lutowe
|
EIA-364-56,Procedura 5, Poziom 2 265°C+10/-0°Cprzez 30 do 35 sekund
|
|||
|
Spray solny
|
EIA-364-26,Warunek badania B Połączniki dopasowane do 5±1% roztworu soli koncentracja, 35+1°C/-2°Cprzez 48 godzin. |
|||
|
Badanie siły sprężyny
|
Normalna procedura badania siły, 100 g±20 g na wysokości roboczej
|
|||
|
Żywotność w temperaturze
|
EIA-364-17,Metoda badania A,warunek 4,warunek czasu badania A. łączniki do 85°C± 2°Cprzez 96 godzin. |
|||
|
Wpływ
|
EIA-364-52 Wylądowanie w przedziale 265±5°C, 60/40±5% lutowania Sn/pb przez 4,0~5,0 sekundy |
|||
|
Odporność kontaktowa
|
EIA-364-23 Pomiar oporu stykowego z prądem badawczym maksymalnie 100 mAi maksymalne napięcie 20 mV |
|||
Podłączacz Pogo Pin składa się z 6 części:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
Niektóre z dostosowanych łączników Pogo Pin do odniesienia:
Pole zastosowania produktu:
