| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | WXC1102A |
| Minimalne zamówienie: | 5000 |
| Cena: | $5-$7 |
| Szczegóły pakowania: | PE |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | łącznik wiośniowy | Poziom: | 4,0 mm |
|---|---|---|---|
| Kod PIN: | 4pin | Materiał: | Lead-Freec6801, SUS304, Black Htn |
| Obsługa powierzchni: | Pozłacane | Rezystancja styku: | 50 mΩ maks. (PIN). |
| Test w komorze solnej: | 48h | Reflow Temp.: | 265 °, 4 ~ 5sec |
| Podkreślić: | Złote połączenie wiosennego,Podłącz wioskowy dostosowany,4 Pin Pogo Connector 4 |
||

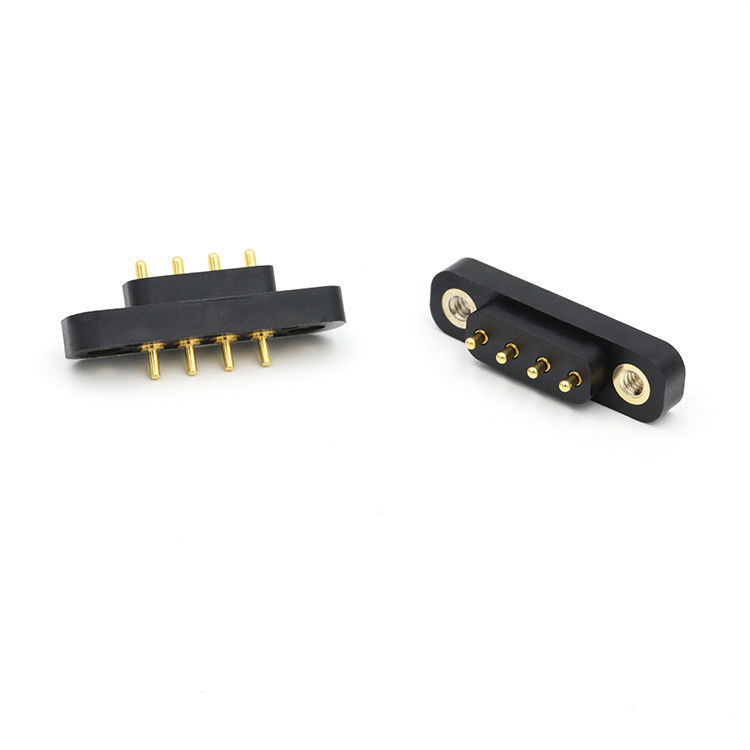

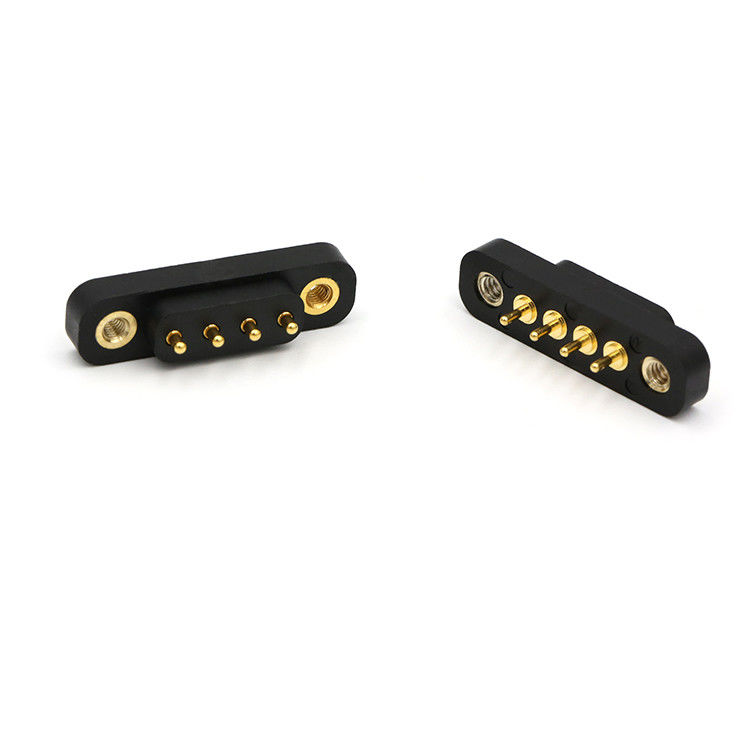

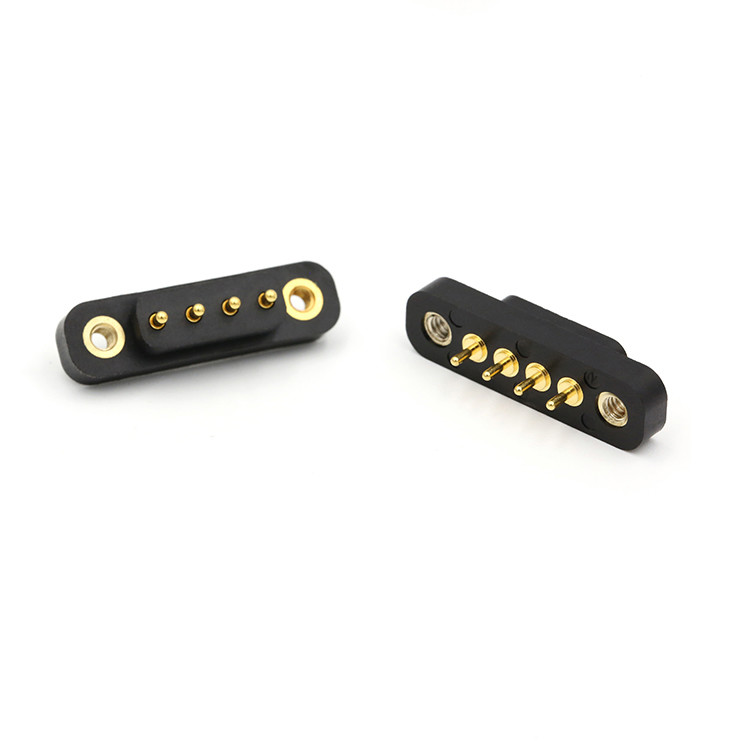

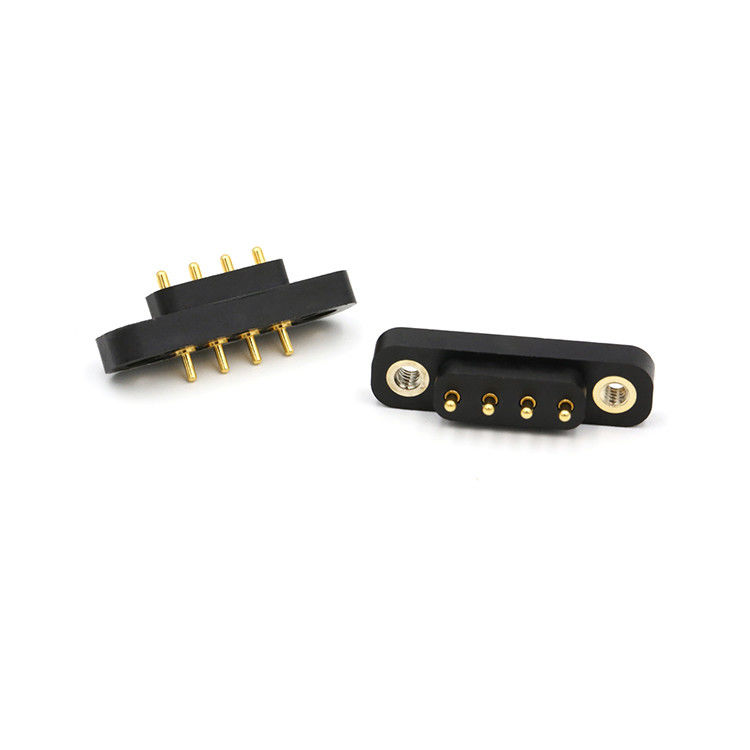

Niestandardowy 4pin wioskowy z orzechami i 4,0 mm podłączeniem pogo.
Union Precision Electronic LIMITED (UPE) jest profesjonalną firmą.producentw złączach zawierających POGO PIN, złącza POGO PINz mieszkaniem,Jest to jedna z najbardziej konkurencyjnych firm w dziedzinie wiosny ładowane złącza w Chinach.urządzenia bezprzewodowe, smart wear, sprzęt przemysłowy (np. telefony komórkowe, telewizory, tablety, konsoli do gier i maszyny do nauki)i elektroniki konsumenckiej..
Nasze produkty są głównie eksportowane do Europy, Stanów Zjednoczonych, Kanady, rozwiniętych krajów i regionów Azji.
UPEzałożona w 2000,Wszystkie produkty posiadają zaawansowane urządzenia i nowoczesną technologię produkcyjną i otrzymały certyfikat ISO9001.są zgodne z wymogami UE ROHS w zakresie ochrony środowiska.
Naszym celem jest zaspokojenie potrzeb klientów bezpiecznymi i niezawodnymi produktami.możemy szybko dostosować próbkę o stabilnej jakości, aby spełnić potrzeby projektowania klienta z krótkim cyklem rozwoju produktu.
Zalety złączy wiosennych UPE:
Złącza sprężynowe, powszechnie znane jako szpilki sprężynowe lub szpilki pogo, oferują kilka zalet:
Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają spójne i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.
Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.
Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.
Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi
Nasza zaleta i twój wybór:
.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
.UPE opracował standardowy 2,54 mm rozpiętości, męski i żeński 2pin-40pin Pogo Pin Connector z SMT / DIP / Right Angle / Solder Cup.
.Test Pogo Pin Life do 1000 000 cykli.
.Wszystkie produkty mogą przejść standard HF, RoHS REACH.
.100% elektryczny test dostarczył raport przed dostarczeniem towarów.
.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
Dlaczego klienci wybierająUPE?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
Wydajność parametrów sprężynowego złącza Pogo Pin
|
Nazwa części |
Tabela parametrów wydajności |
|||
|
Materia w beczce |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
|
|
Materiał tłoków |
Z miedzi |
Beryliowa miedź |
Fosfor Brąz |
Pozostałe |
|
Opcje wiosenne |
Stainle |
Drut muzyczny |
|
|
|
Wymogi dotyczące nakładki |
Złoto-Au
|
Srebro-Ag
|
Palladium-nikel (Pd-Ni) |
|
|
Prąd nominalny |
1A, 2A, 3A, 5A, 15A lub 30A (różne konstrukcje) |
|||
|
Napęd nominalny |
12 V prądu stałego 24 V |
|||
|
Odporność kontaktowa |
30mΩ 50 mΩ maksymalnie. |
|||
|
Badanie żywotności |
50, 000 cykli Min. 1000,000 cykli Max |
|||
|
RTemperatura przepływu. |
265°, 4~5s |
|||
|
Badanie niezawodności POGO PIN |
||||
|
Siła zatrzymywania |
Przy znamionowym cyklu 500±50 na godzinę,50Minimalnie 1000 cykli |
|||
|
wilgotność |
EIA-364-31,Metoda badawcza II, Warunek A Podmiot poddawany badaniu dopasował złącza do wilgotności względnej90% do 95% RH i temperatury 40°C± 2°Cwilgotność względna dla 96 h- Co? |
|||
|
Odporność na ciepło lutowe
|
EIA-364-56,Procedura 5, Poziom 2 265°C+10/-0°Cprzez 30 do 35 sekund
|
|||
|
Spray solny
|
EIA-364-26,Warunek badania B Połączniki dopasowane do 5±1% roztworu soli koncentracja, 35+1°C/-2°Cprzez 48 godzin. |
|||
|
Badanie siły sprężyny
|
Normalna procedura badania siły, 100 g±20 g na wysokości roboczej
|
|||
|
Żywotność w temperaturze
|
EIA-364-17,Metoda badania A,warunek 4,warunek czasu badania A. łączniki do 85°C± 2°Cprzez 96 godzin. |
|||
|
Wpływ
|
EIA-364-52 Wylądowanie w przedziale 265±5°C, 60/40±5% lutowania Sn/pb przez 4,0~5,0 sekundy |
|||
|
Odporność kontaktowa
|
EIA-364-23 Pomiar oporu stykowego z prądem badawczym maksymalnie 100 mAi maksymalne napięcie 20 mV |
|||
Podłączacz Pogo Pin składa się z 6 części:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
Niektóre z dostosowanych łączników Pogo Pin do odniesienia:
Pole zastosowania produktu:
Opakowanie i wysyłka
