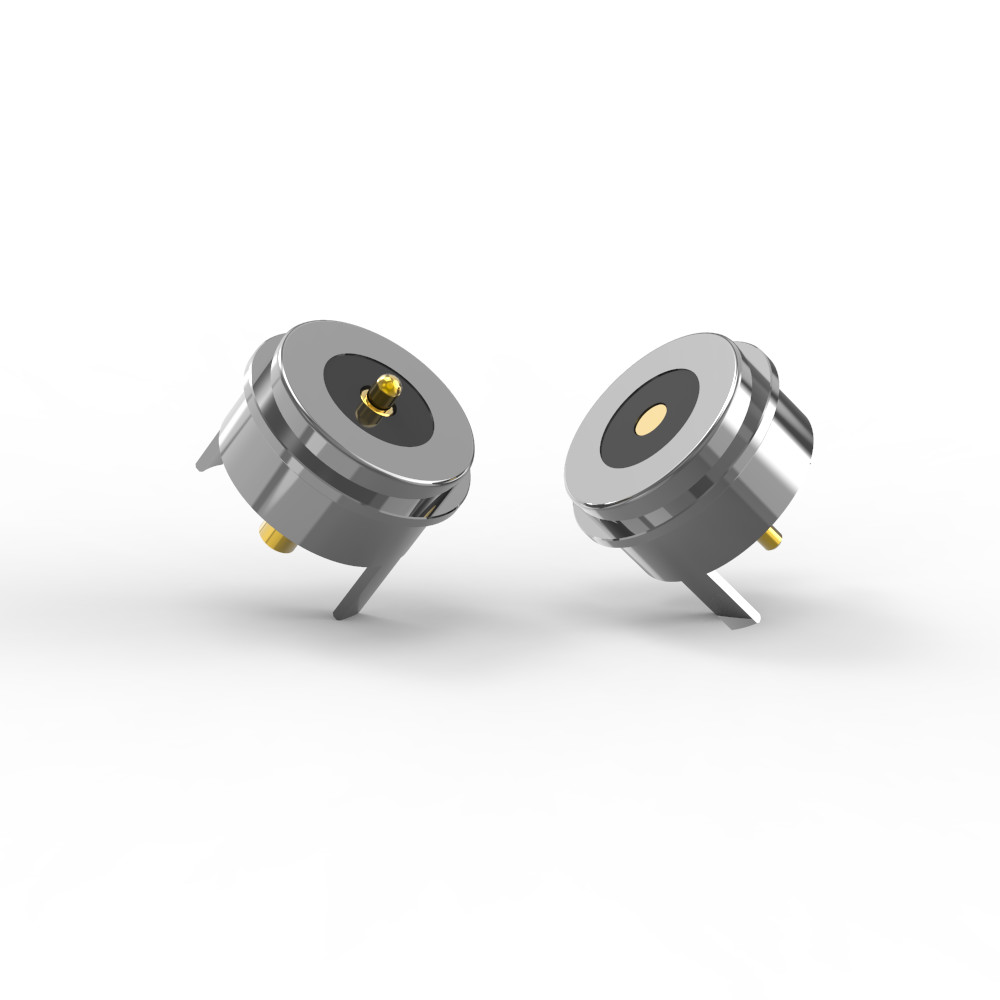

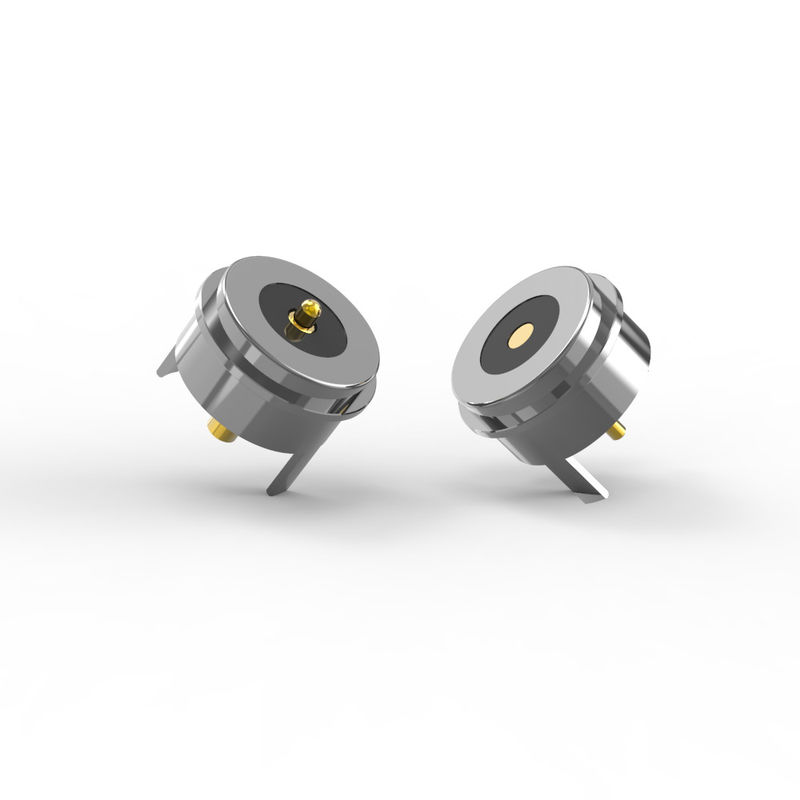

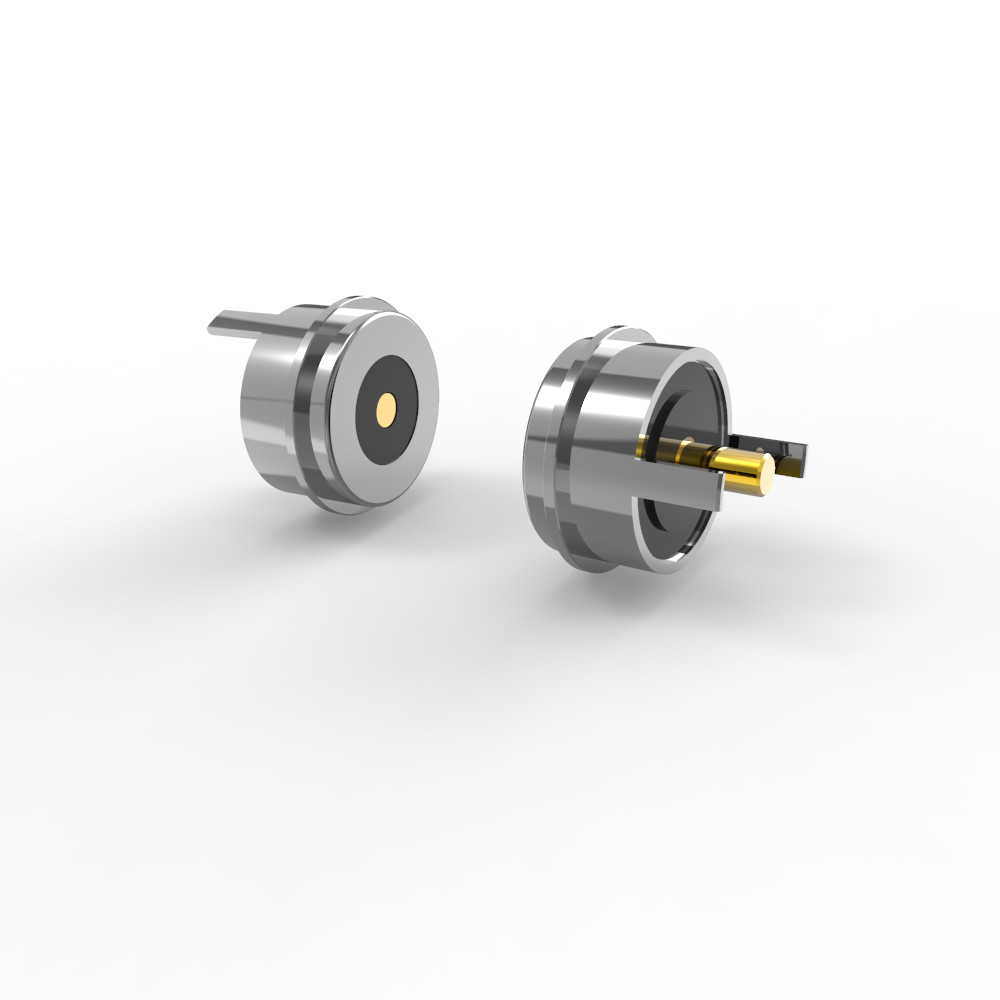

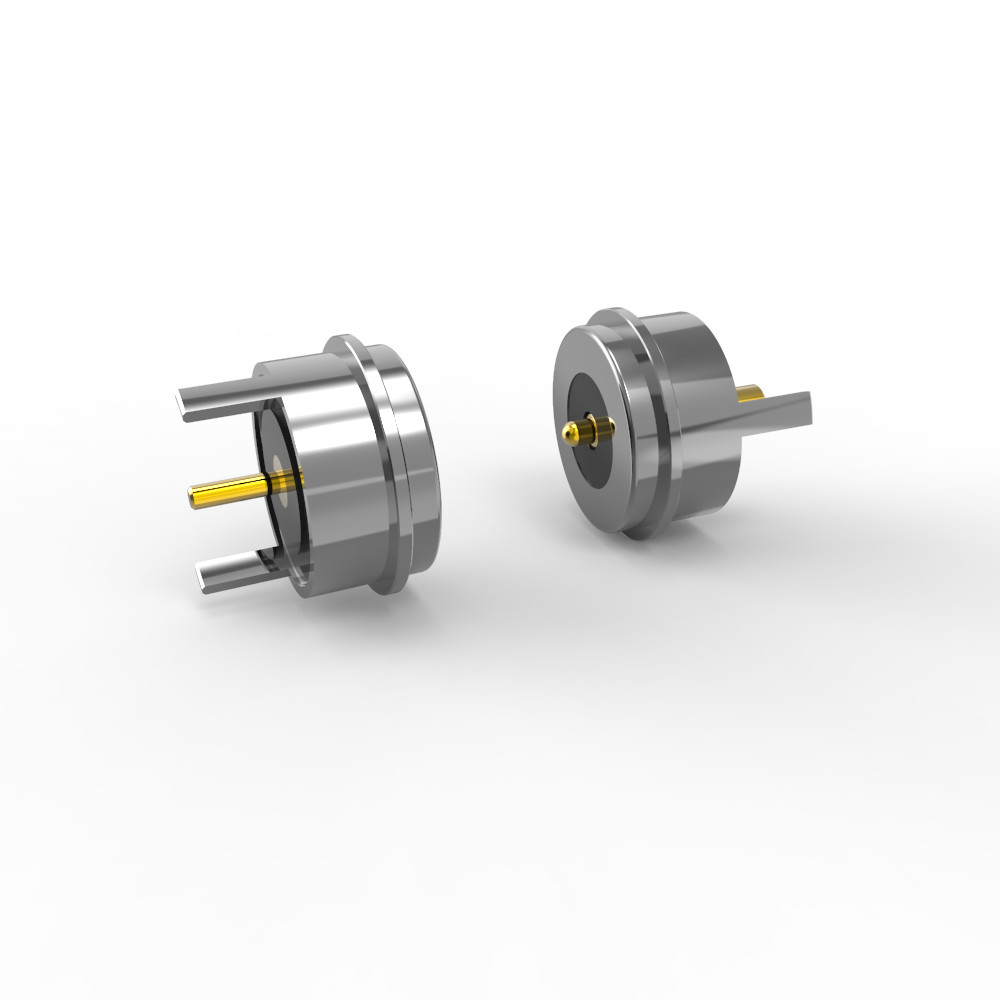

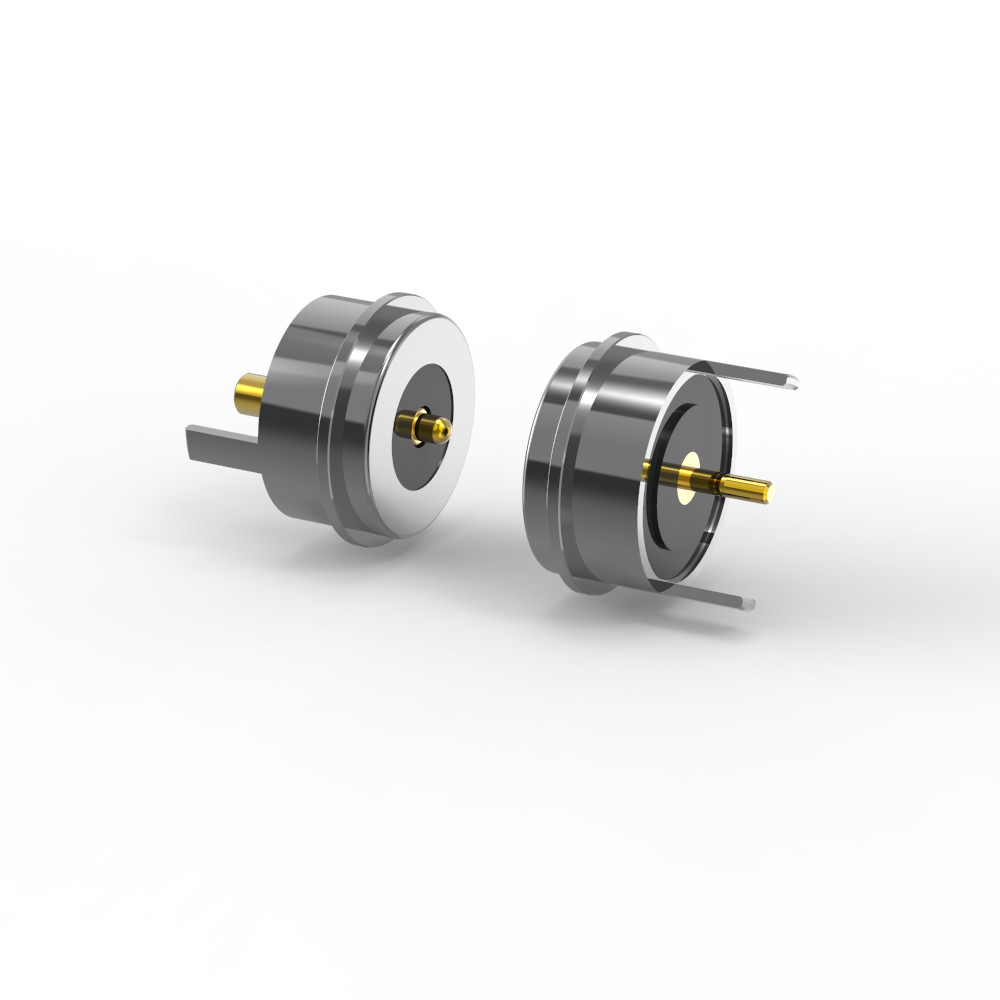

12V okrągły złącze magnetyczne Kobieta Mężczyzna Magnetyczny złącze prądu stałego

Pogo pin magnetyczny okrągły kobiecy męski zasilający łącznik magnetyczny DC.

Okrągła średnica złącza magnetycznego wynosi 8,0 mm, a obudowa jest czarna.

Materiały:

Węgiel: bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;

Bezdębny C6801, o pojemności 5 U Min Au w przekroju 60-100 U Ni;

Sprężyna:SUS 304 pokrywająca 1U" Au;

Obudowa: Czarny HTN+30%GFUL94 V-0;

Muszel: Bez ołowiu C6801Plating Ni

Magnes: NdFeB N52

Mechaniczne:

Siła sprężyny: 80 g ± 20 g przy uderzeniu roboczym 1,0 mm.

Zapewnia stałe ciśnienie kontaktowe podczas pracy.

Całkowity ruch: 1,2 mm (całkowita odległość przebiegu tłoka).

Żywotność mechaniczna: co najmniej 50 000 cykli (wymaga się trwałości przy wielokrotnym uruchamianiu urządzenia).

Specyfikacje elektryczne:
Napęd znamionowy: 12 V prądu stałego.

Prąd nominalny: 5,0A.

Oporność stykowa: ≤ 50 mΩ (milliohm) na szpilkę.

Zapewnienie jakości i badania zgodności:

1Niezawodność elektryczna
100% otwarte/krótkie obwody przetestowane: Każda jednostka przechodzi rygorystyczną walidację elektryczną w celu zapewnienia bezbłędnej łączności i bezpieczeństwa.

2. Zgodność środowiskowa i bezpieczeństwa
Certyfikat RoHS i REACH: wolny od substancji niebezpiecznych (np. ołowiu, kadmu), spełniający normy środowiskowe UE i światowe.

3Odporność na korozję
Testy na rozpylacz solny (48 godzin): potwierdza wydajność w surowych, wilgotnych lub słonych środowiskach (np. morskie, przemysłowe).

Dlaczego zapewnienie jakości i zgodność są ważne?
✅Zero wad:Zapewnia, że każdy złącze zapewnia stałą wydajność.
✅Ogólne zatwierdzenie:Zgodne z surowymi międzynarodowymi przepisami.
✅Gwarancja trwałości:Odporny na korozję dla długotrwałej niezawodności.

Korzyści płytkowania:

Jakość powlekania:Cienkie Au nad Ni zapewnia niezawodną wydajność elektryczną przy jednoczesnym zminimalizowaniu kosztów (gęstsze Au zwiększyłoby koszty, ale może nie być konieczne dla tego zastosowania).

Odporność na działanie środowiska:Płytka Ni na powłokę/magnes i obudowę LCP zapewnia ochronę przed wilgotnością, korozją i wysokimi temperaturami.

Trwałość:Żywotność 50 000 cykli i tolerancja siły sprężyny (± 20 g) wskazują na długoterminową niezawodność.

Opis zastosowania produktu ((nie ogranicza się do następujących):

1.Płyty PCB spawalnicze;

2.Formowanie i kapsułowanie przewodów po spawaniu;

3- może być dodany terminal przenośny tej płyty PCB;

4.Wstrzykiwacze odlewy formy do wstawiania;

5Druty mogą być połączone bezpośrednio.

Parametry okrągłego złącza magnetycznego:

Kołowe męskie złącze magnetyczne rysunek techniczny

Rysunek techniczny okrągłego łącznika magnetycznego kobiecego

Zalecane układy płyt:

Tolerancja układu: ± 0,05 mm

Zalety okrągłych złączy magnetycznych

1Bez wysiłku.

Automatyczna adsorpcja umożliwia szybkie mocowanie bez użycia narzędzi; prosta obsługa.

2Łatwe usuwanie.

Magnetyczny interfejs pozwala na bezproblemowe odłączenie bez fizycznego obciążenia.

3Wysoka wytrzymałość

Obsługuje 50 000-300 000 cykli parzenia dla długoterminowej niezawodności.

4. Mocna ochrona

Zastosowalna konstrukcja wodoodporna i nieprzepuszczalna IP68 (końcówka żeńska).

5Wsparcie wysokiego prądu

Ręczniki 3A20A do szybkiego ładowania i zastosowań o dużym zużyciu energii.

6Wyższa odporność na korozję

Wytrzymało w trudnych warunkach (przetestowane przez 48-120 godzin w solnym sprayu).

7. Dostosowywalny czynnik formy

Formy dostosowane do estetyki produktu, zwiększające atrakcyjność na rynku.

8Inteligentne wykrywanie orientacji

Pozycjonowanie magnesowe + konstrukcja konstrukcyjna zapewniają prawidłową biegunowość i ochronę obwodu.

9. Interfejs wielofunkcyjny

Wspiera zasilanie, sygnał, wideo, audio, dane (np. USB 2.0) i wiele innych.

10. Kosztowo efektywny rozwój

Krótki czas realizacji i niskie koszty formy dla szybkiej personalizacji.

11Wysokiej jakości transmisja sygnału

Niezawodne działanie sygnału RF (np. zgodne ze standardami USB 2.0).

Aplikacja produktów z połączy magnetycznych okrągłych:

Dlaczego UPE ma być twoim partnerem?

1. Szybkie prototypowanie (3-5 dni dla próbek)
●Szybkość wprowadzania produktu na rynek: szybkie przetwarzanie próbek przyspiesza cykle rozwoju produktu.

●Testowanie iteracyjne: umożliwia szybkie udoskonalenie projektu przed masową produkcją.

● Zalety: Idealny w branżach takich jak przemysł motoryzacyjny, medyczny lub elektronika użytkowa, w których konieczne jest szybkie wprowadzanie innowacji.

2. Kosztowo efektywne (konkurencyjne ceny MOQ)
●Niska minimalna ilość zamówienia (MOQ): zmniejsza wstępne koszty dla start-upów lub małych partii.

●Skalabilność: Elastyczne ceny zapewniają przystępność cenową zarówno dla prototypów, jak i zamówień na dużą skalę.

●Proponowanie wartości: równoważy wysokiej jakości produkty z rozwiązaniami przyjaznymi dla budżetu.

3Zapewnienie jakości (100% automatyczne testowanie)
● Zero wad: Automatyczna kontrola (np. optyczna, elektryczna, mechaniczna) zapewnia niezawodność.

● Konsekwencja: Eliminuje błędy ludzkie w badaniach krytycznych (np. odporność na kontakt, natryskiwanie solą, czas trwania cyklu).

● Zgodność: spełnia rygorystyczne normy branżowe (ROHS, REACH, klasy motoryzacyjnej).

4. Produkcja wysokiej technologii i precyzyjna inżynieria
●Zaawansowana produkcja: obróbka CNC, precyzyjne pieczętowanie i mikroplating (np. Au/Ni dla złączy).

●Konsekwencja materiałowa: Umiejętność stosowania specjalistycznych materiałów (LCP, SUS 304, magnesy NdFeB, mosiądz bez ołowiu).

●Rozwiązania specyficzne dla zastosowań: dostosowane do złożonych komponentów

Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)

*Negocjować ceny i warunki (można zastosować rabaty hurtowe).

* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).

*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).

*Wysyłka i kontrola jakości
Śledź przesyłkę.

*Przegląd produktu po przyjeździe w celu zapewnienia jakości.

Termin płatności:T/T, 50% depozyt, 50% saldo

Sposób płatności:T/T, PayPal, OCBC

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Ładunek:Lot, morze, ekspres.

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
