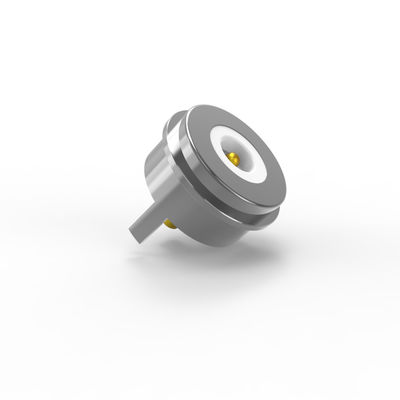

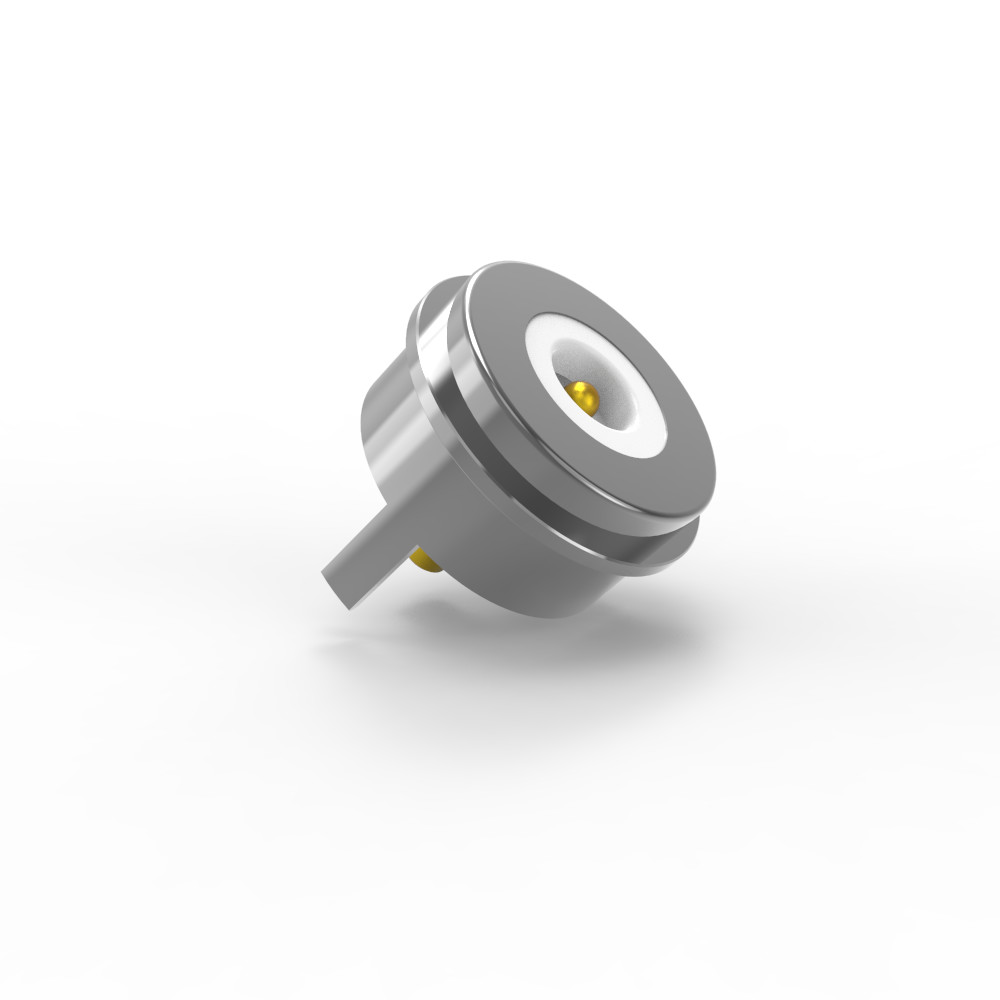

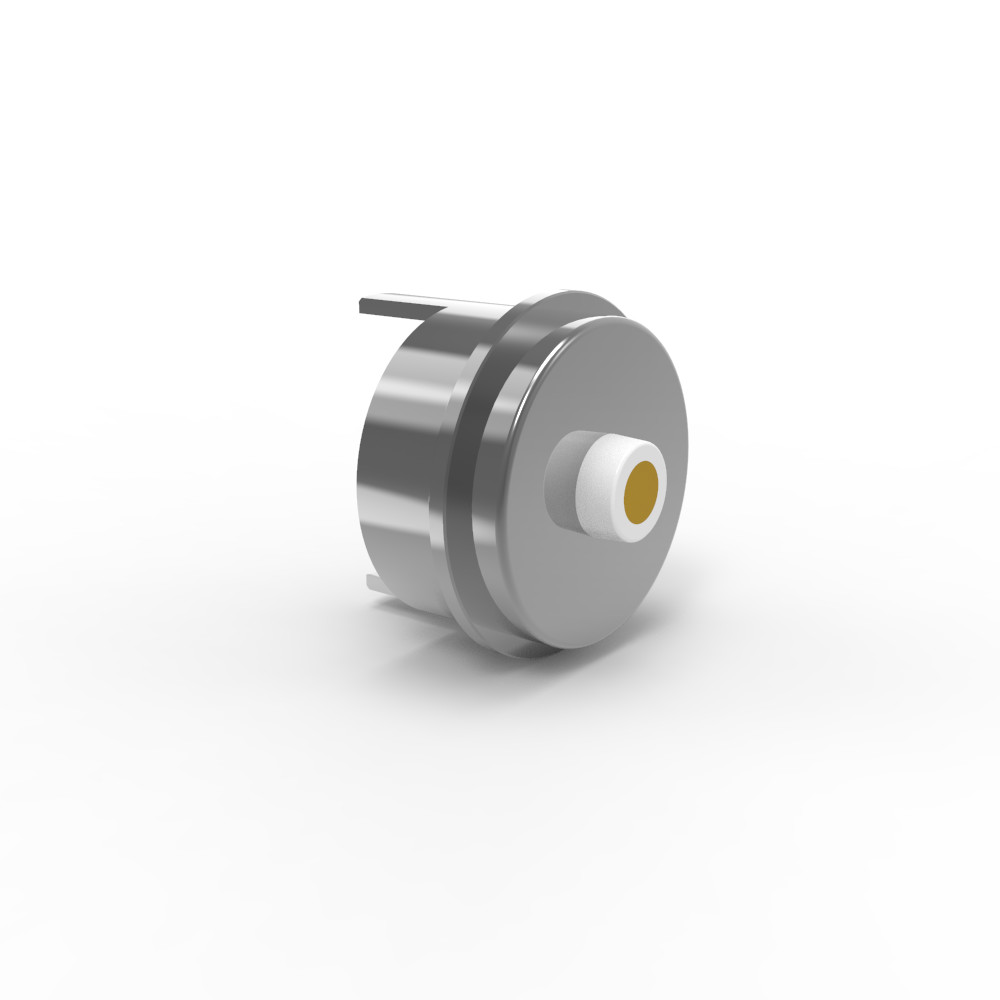

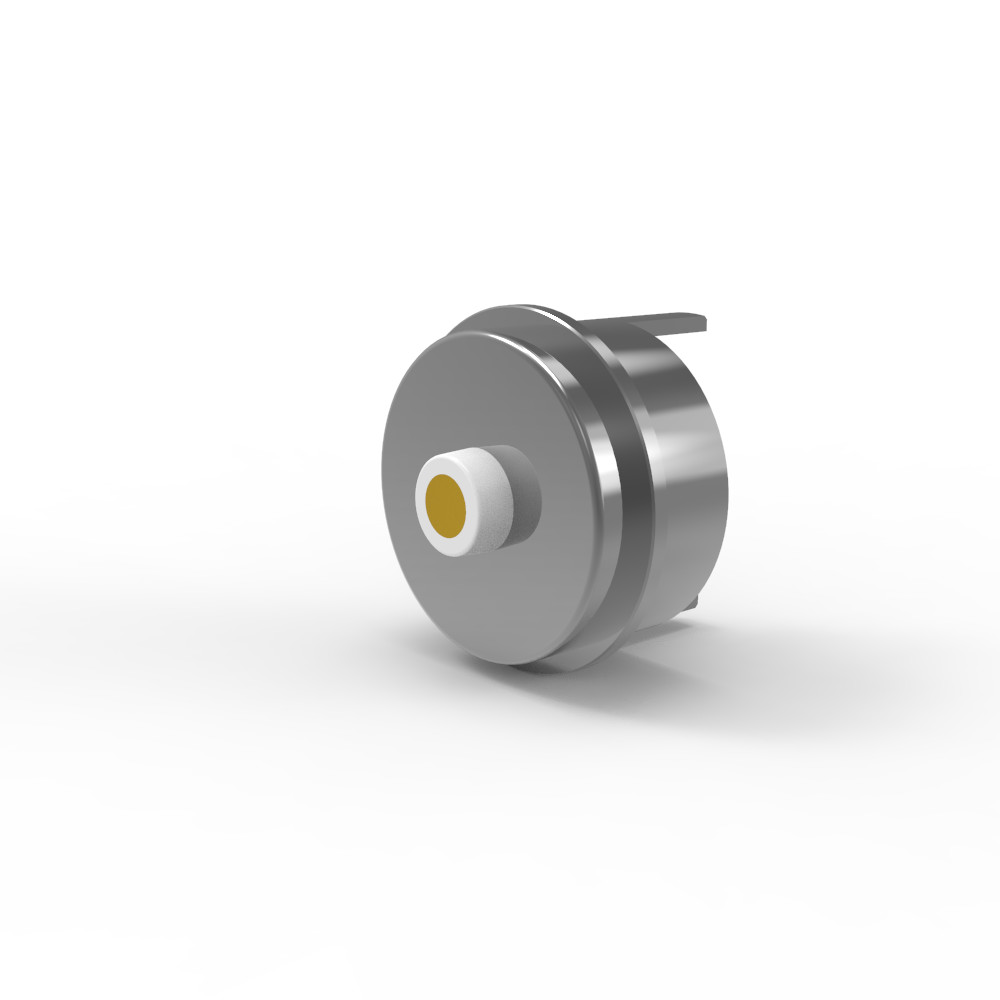

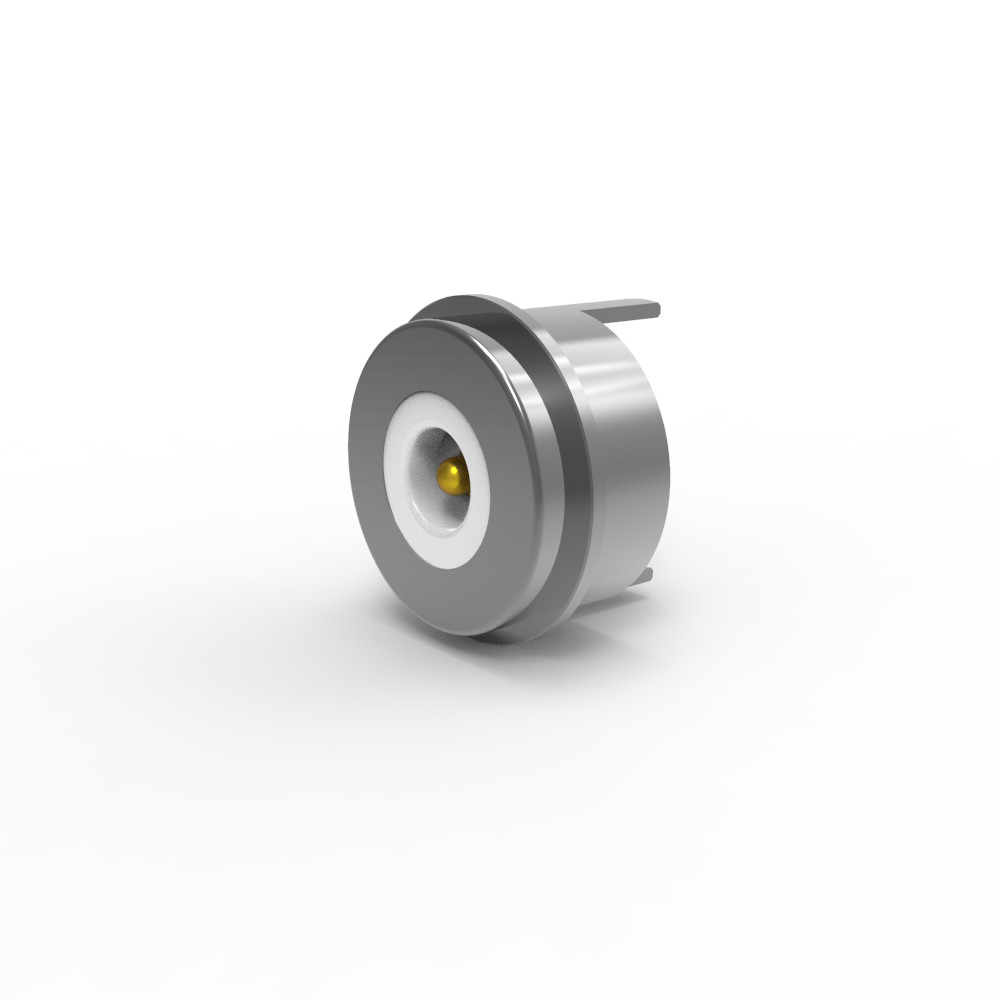

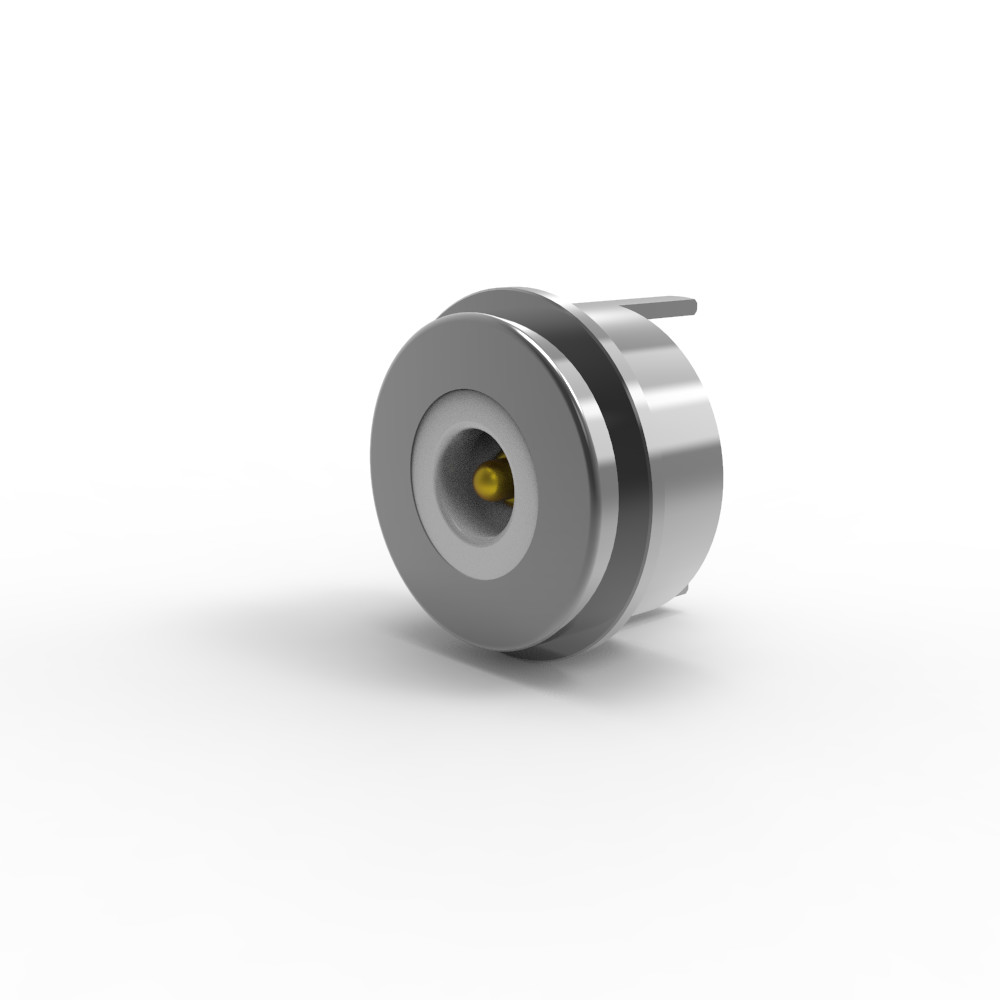

5A Magnetyczny łącznik Pogo Pin 8.0mm łączniki sprężynowe okrągłe

8.0mm wiązka sprężynowa okrągła magnetyczna łącznik Pogo Pin z prądem 5A

1Specyfikacje materiału

- Wtykacz i beczka:

Materiał podstawowy: mosiądz bez ołowiu (C6801).

Wykorzystanie: Minimum 5 μin (mikrocalowych) złota (Au) w stosunku do 60 ‰ 100 μin niklu (Ni).

Celem: podłoga Ni zapobiega dyfuzji metali podstawowych, podczas gdy cienka warstwa Au zapewnia niską odporność na kontakt i odporność na korozję.

- Wiosna:

Materiał: SUS 304 ze stali nierdzewnej (dla odporności na korozję i elastyczności).

Płyty: 1 μin złota (Au) w celu zwiększenia przewodności w punktach styku.

- Mieszkania:

Materiał: biały LCP (polimer ciekłego kryształu) z 30% włókna szklane (GF).

Wskaźnik łatwopalności: UL94 V-0 (samogaszący się, odpowiedni do środowisk o wysokiej temperaturze).

- Włóczęga:

Materiał: mosiądz bez ołowiu (C6801).

Płytkowanie: nikel (Ni) dla odporności na korozję i spawalności.

- Magnes:

Materiał: NdFeB (neodymowy bor żelazny) klasy N52 (wysoka wytrzymałość magnetyczna).

Płyty: nikel (Ni) w celu zapobiegania utlenianiu.

2Specyfikacje mechaniczne
Siła sprężyny: 80 g ± 20 g przy uderzeniu roboczym 1,0 mm.

Zapewnia stałe ciśnienie kontaktowe podczas pracy.

Całkowity ruch: 1,2 mm (całkowita odległość przebiegu tłoka).

Żywotność mechaniczna: co najmniej 50 000 cykli (wymaga się trwałości przy wielokrotnym uruchamianiu urządzenia).

3Specyfikacje elektryczne
Napęd znamionowy: 12 V prądu stałego (typowy dla systemów samochodowych/niskiego napięcia).

Prąd nominalny: 5,0 A na szpilkę (umiarkowana zdolność prądu).

Oporność kontaktowa: ≤ 50 mΩ na szpilkę (krytyczna dla zastosowań o niskiej mocy w celu zminimalizowania spadku napięcia i wytwarzania ciepła).

Badanie:

100% otwarty/krótki obieg testowany.

Zgodne z ROHS/REACH (brak substancji niebezpiecznych).

Badanie rozpylania soli: 48 godzin (walidacja odporności na korozję).

Opis zastosowania produktu ((nie ogranicza się do następujących):

1.Płyty PCB spawalnicze;

2.Formowanie i kapsułowanie przewodów po spawaniu;

3- może być dodany terminal przenośny tej płyty PCB;

4.Wstrzykiwacze odlewy formy do wstawiania;

5Druty mogą być połączone bezpośrednio.

Parametry okrągłego złącza magnetycznego:

Okrągły męski złącze magnetyczne rysunek rozmiar

Kołowe kobiece łączniki magnetyczne rysunek rozmiar

Zalecane układy płyt:

Tolerancja układu: ± 0,05 mm

Zalety okrągłych złączy magnetycznych

1Bez wysiłku.

Automatyczna adsorpcja umożliwia szybkie mocowanie bez użycia narzędzi; prosta obsługa.

2Łatwe usuwanie.

Magnetyczny interfejs pozwala na bezproblemowe odłączenie bez fizycznego obciążenia.

3Wysoka wytrzymałość

Obsługuje 50 000-300 000 cykli parzenia dla długoterminowej niezawodności.

4. Mocna ochrona

Zastosowalna konstrukcja wodoodporna i nieprzepuszczalna IP68 (końcówka żeńska).

5Wsparcie wysokiego prądu

Ręczniki 3A20A do szybkiego ładowania i zastosowań o dużym zużyciu energii.

6Wyższa odporność na korozję

Wytrzymało w trudnych warunkach (przetestowane przez 48-120 godzin w solnym sprayu).

7. Dostosowywalny czynnik formy

Formy dostosowane do estetyki produktu, zwiększające atrakcyjność na rynku.

8Inteligentne wykrywanie orientacji

Pozycjonowanie magnesowe + konstrukcja konstrukcyjna zapewniają prawidłową biegunowość i ochronę obwodu.

9. Interfejs wielofunkcyjny

Wspiera zasilanie, sygnał, wideo, audio, dane (np. USB 2.0) i wiele innych.

10. Kosztowo efektywny rozwój

Krótki czas realizacji i niskie koszty formy dla szybkiej personalizacji.

11Wysokiej jakości transmisja sygnału

Niezawodne działanie sygnału RF (np. zgodne ze standardami USB 2.0).

Zastosowanie produktów z złączy magnetycznych:

Dlaczego UPE ma być twoim partnerem?

1. Szybkie prototypowanie (3-5 dni dla próbek)
●Szybkość wprowadzania produktu na rynek: szybkie przetwarzanie próbek przyspiesza cykle rozwoju produktu.

●Testowanie iteracyjne: umożliwia szybkie udoskonalenie projektu przed masową produkcją.

● Zalety: Idealny w branżach takich jak przemysł motoryzacyjny, medyczny lub elektronika użytkowa, w których konieczne jest szybkie wprowadzanie innowacji.

2. Kosztowo efektywne (konkurencyjne ceny MOQ)
●Niska minimalna ilość zamówienia (MOQ): zmniejsza wstępne koszty dla start-upów lub małych partii.

●Skalabilność: Elastyczne ceny zapewniają przystępność cenową zarówno dla prototypów, jak i zamówień na dużą skalę.

●Proponowanie wartości: równoważy wysokiej jakości produkty z rozwiązaniami przyjaznymi dla budżetu.

3Zapewnienie jakości (100% automatyczne testowanie)
● Zero wad: Automatyczna kontrola (np. optyczna, elektryczna, mechaniczna) zapewnia niezawodność.

● Konsekwencja: Eliminuje błędy ludzkie w badaniach krytycznych (np. odporność na kontakt, natryskiwanie solą, czas trwania cyklu).

● Zgodność: spełnia rygorystyczne normy branżowe (ROHS, REACH, klasy motoryzacyjnej).

4. Produkcja wysokiej technologii i precyzyjna inżynieria
●Zaawansowana produkcja: obróbka CNC, precyzyjne pieczętowanie i mikroplating (np. Au/Ni dla złączy).

●Konsekwencja materiałowa: Umiejętność stosowania specjalistycznych materiałów (LCP, SUS 304, magnesy NdFeB, mosiądz bez ołowiu).

●Rozwiązania specyficzne dla zastosowań: dostosowane do złożonych komponentów

Możemy zaoferować usługi projektowania

Termin płatności:T/T, 50% depozyt, 50% saldo

Sposób płatności:T/T, PayPal, OCBC

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Ładunek:Lot, morze, ekspres.

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
