| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VIC3200A / VIC3200B |
| Dokument: | VIC3200A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Okrągłe złącze magnetyczne | Magnet: | NDFEB N52 |
|---|---|---|---|
| PIN POGO: | C6801 bez ołowiu | Powłoka: | C6801 bez ołowiu |
| Wiosna: | SUS 304 PALING 1U "au | Mieszkania: | Czarny htn |
| Kolor: | czarny | Aktualność: | 5A |
| napięcie: | 12V | Siła Wiosny: | 80G ± 20 |
| Uderzenie robocze: | 1,0 mm | Full Storke: | 1,2 mm |
| Rezystancja styku: | 50mΩ Max (PIN) | ||
| Podkreślić: | Czarny okrągły złącze magnetyczne,Okrągłe złącze magnetyczne 12 V,5A Złącze magnetyczne o wysokim prądzie |
||

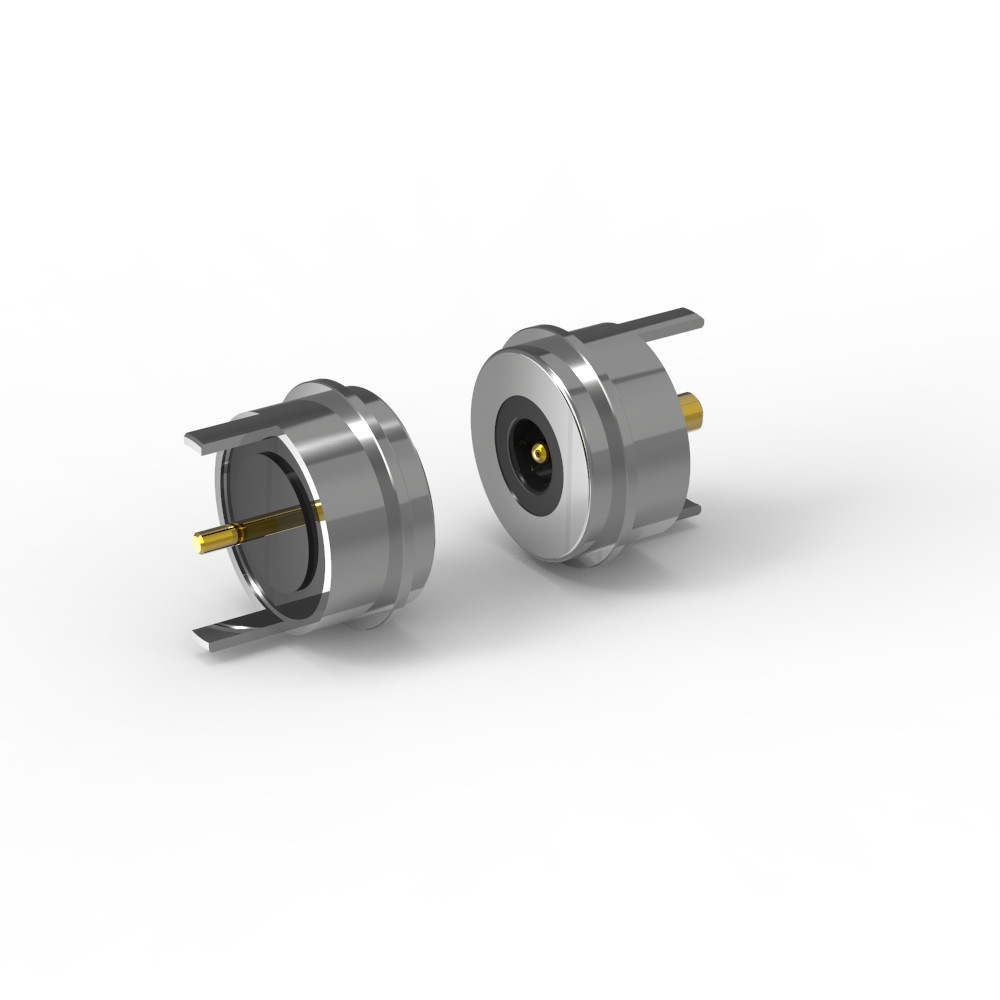

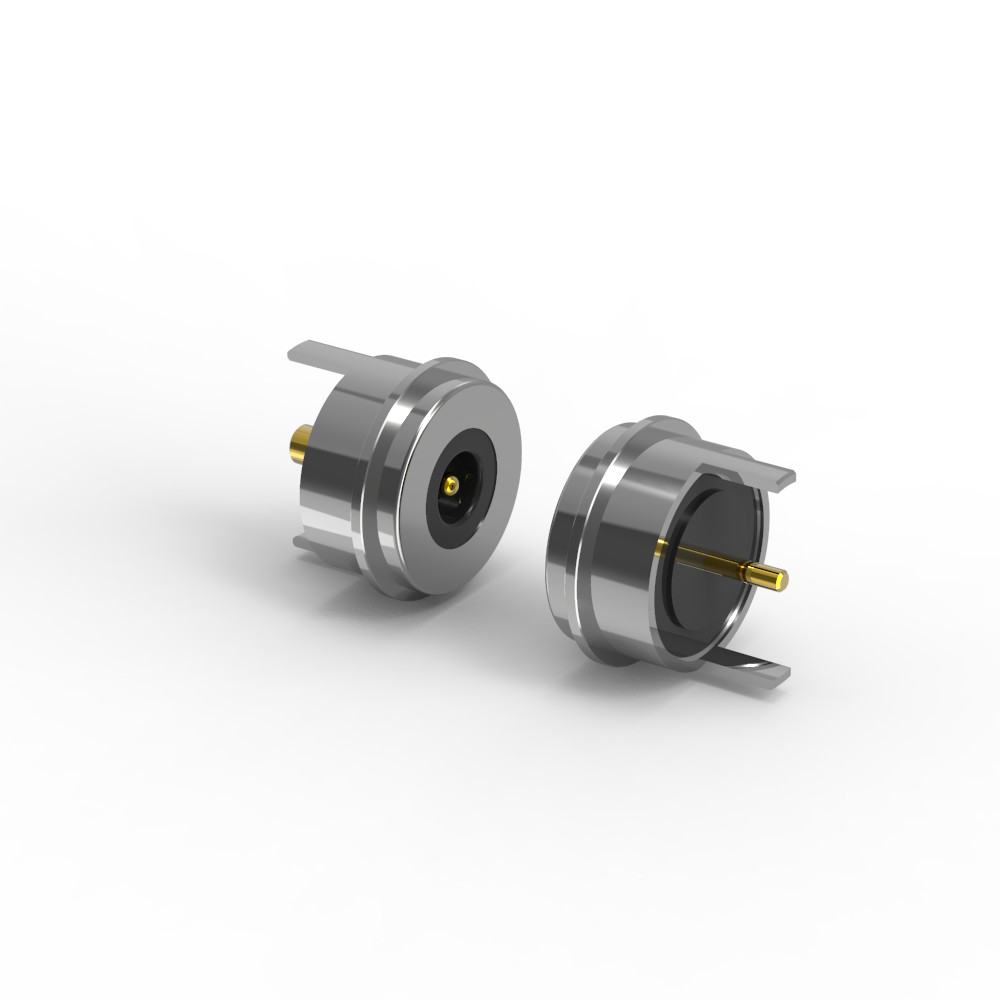

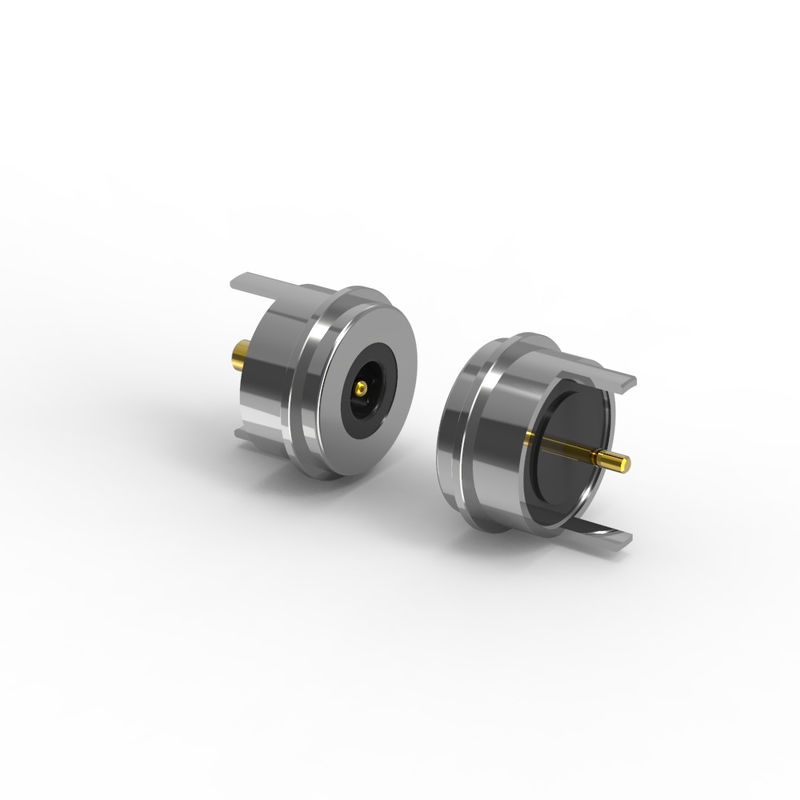

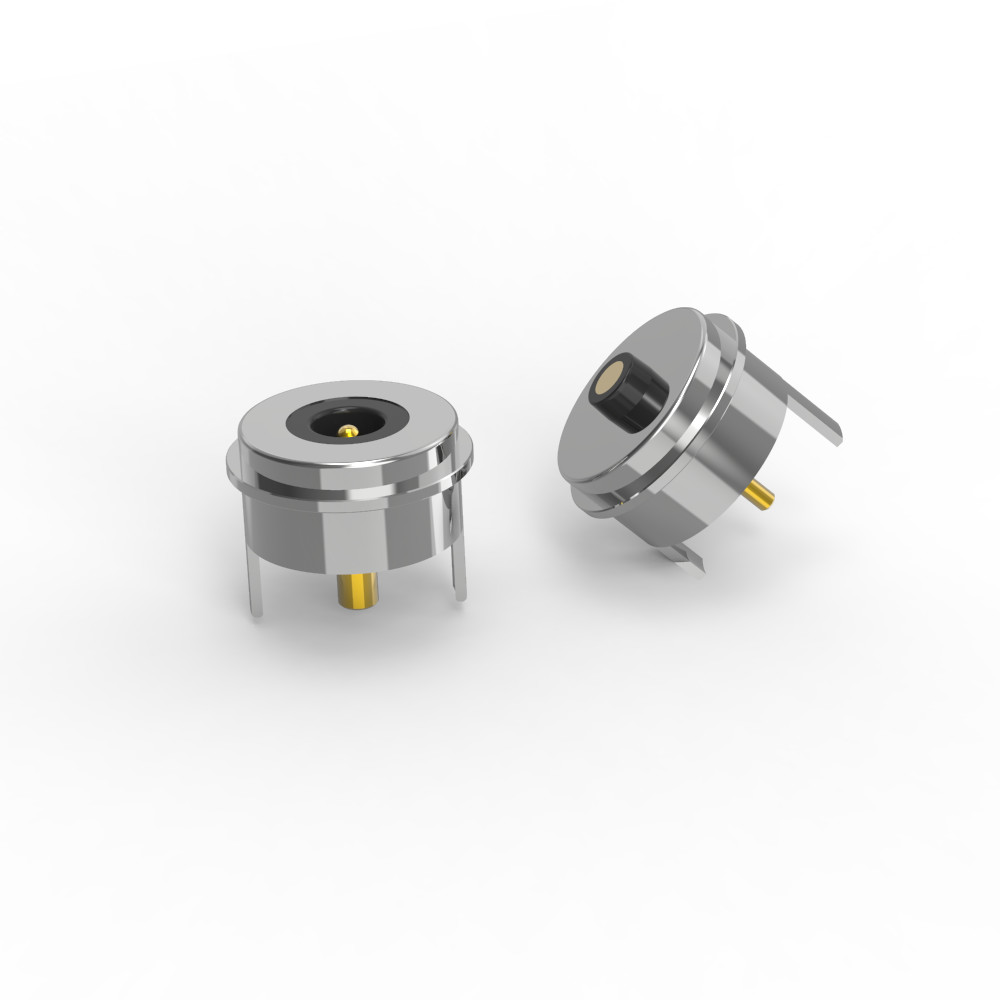

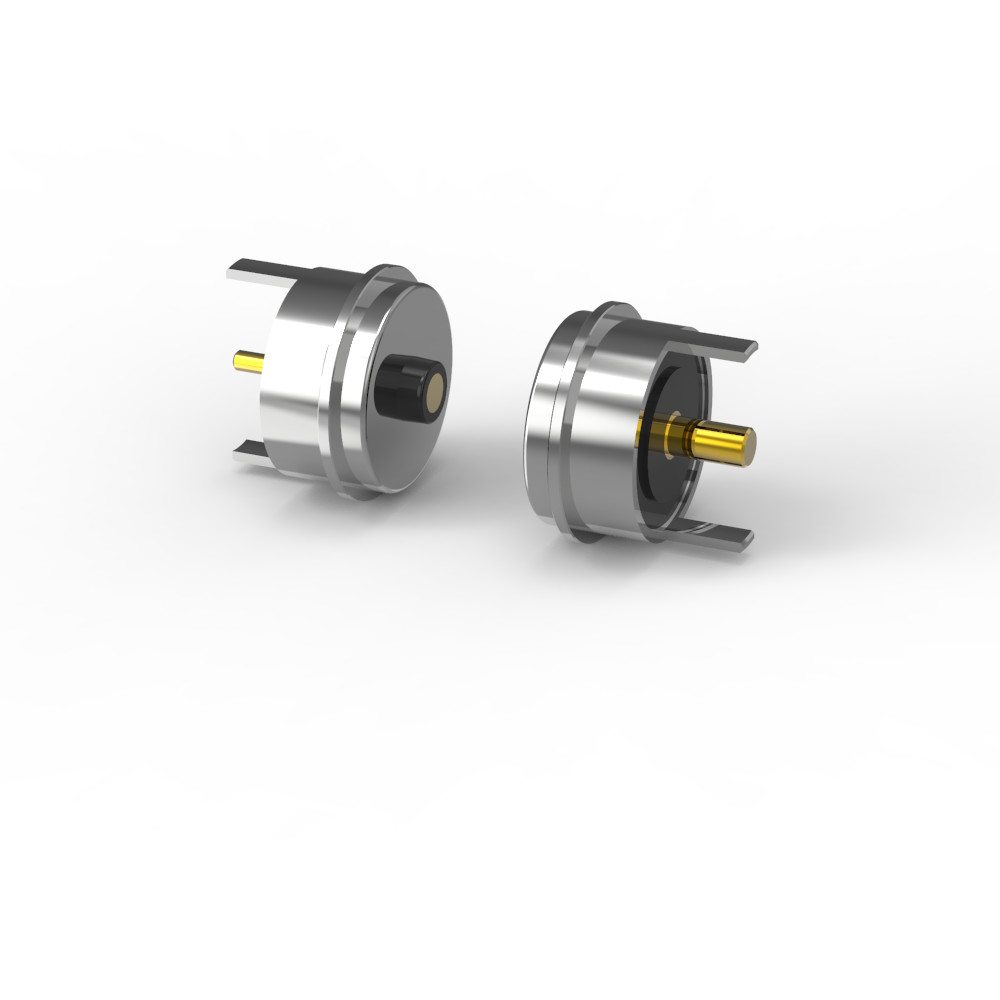

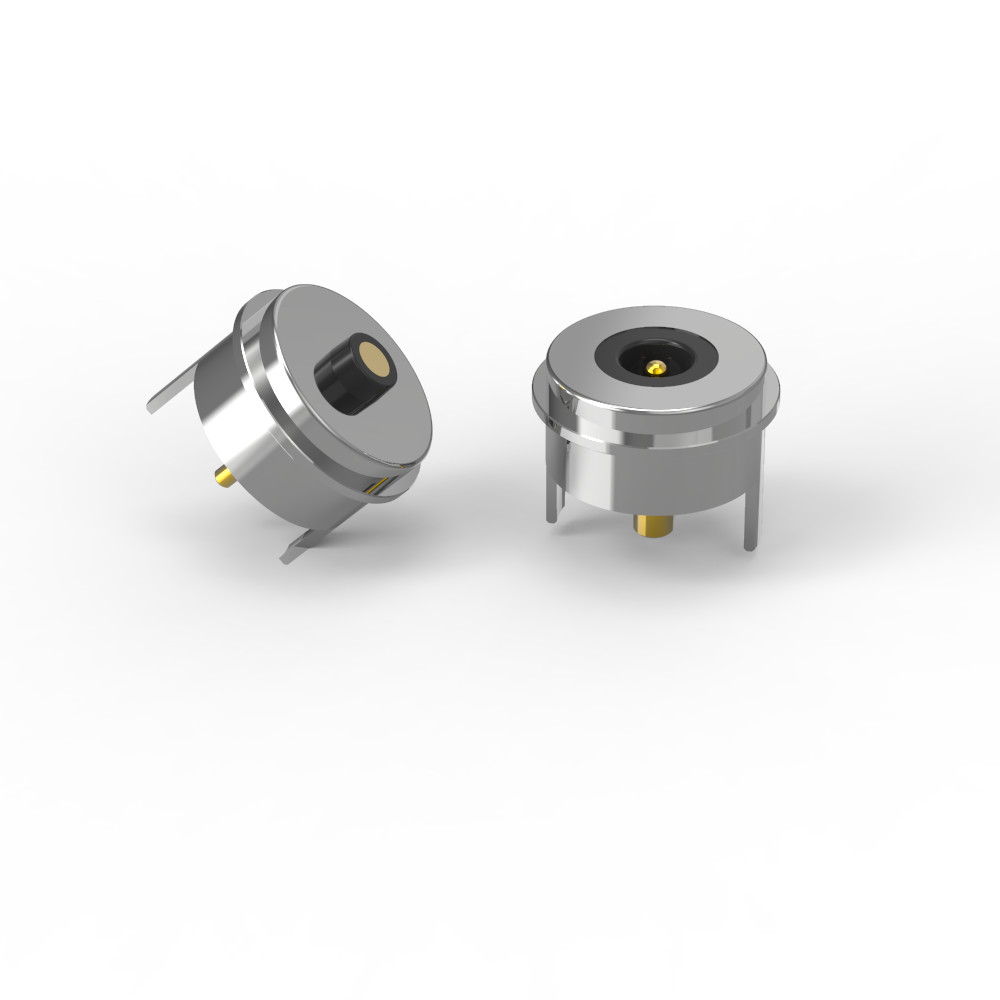

Wysoki prąd 5A okrągły magnetyczny złącze ładowania męskiego i żeńskiego dla nawilżacza
Materiały:
Węgiel: bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;
Bezdębny C6801, o pojemności 5 U Min Au w przekroju 60-100 U Ni;
Sprężyna:SUS 304 pokrywająca 1U" Au;
Obudowa: Czarny HTN+30%GFUL94 V-0;
Muszel: Bez ołowiu C6801Plating Ni
Magnes: NdFeB N52
Mechaniczne:
Siła sprężyny: 80g±20g, przy 1,0 mm uderzenia roboczego.
Światło:1.2 mm.
Żywotność mechaniczna: 50000 cykli Min.
Specyfikacje elektryczne:
Napęd znamionowy: 12 V prądu stałego.
Prąd nominalny: 5,0A.
Oporność stykowa: ≤ 50 mΩ (milliohm) na szpilkę.
Badanie:
100% otwarty/krótki obieg testowany.
Zgodne z ROHS/REACH (brak substancji niebezpiecznych).
Badanie rozpylania soli: 48 godzin (walidacja odporności na korozję).
Opis zastosowania produktu ((nie ogranicza się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3- może być dodany terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty mogą być połączone bezpośrednio.
Parametry okrągłego złącza magnetycznego:
|
Nazwa |
Okrągłe złącze magnetyczne |
|
Średnica |
80,0 mm |
|
Rodzaj |
Mężczyzna/Kobieta |
|
Szpilka |
2pin lub na zamówienie |
|
Kolor |
Srebro |
|
Pogo pin |
Bez ołowiu |
|
Wiosna |
SUS304 |
|
Skórka |
Bez ołowiu |
|
Magnes |
Wymagania dotyczące: |
|
Mieszkania |
Czarny HTN |
|
Siła sprężyny |
80 g±20 g |
|
Prędkość pracy |
10,0 mm |
|
Płynny burak |
1.2 mm |
|
napięcie |
12 V |
|
Aktualność |
5.0A |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
25°C do +80°C |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Kołowe męskie złącze magnetyczne rysunek techniczny
Rysunek techniczny okrągłego łącznika magnetycznego kobiecego
Zalecane układy płyt:
Tolerancja układu: ± 0,05 mm
Zalety okrągłych złączy magnetycznych
1Bez wysiłku.
Automatyczna adsorpcja umożliwia szybkie mocowanie bez użycia narzędzi; prosta obsługa.
2Łatwe usuwanie.
Magnetyczny interfejs pozwala na bezproblemowe odłączenie bez fizycznego obciążenia.
3Wysoka wytrzymałość
Obsługuje 50 000-300 000 cykli parzenia dla długoterminowej niezawodności.
4. Mocna ochrona
Zastosowalna konstrukcja wodoodporna i nieprzepuszczalna IP68 (końcówka żeńska).
5Wsparcie wysokiego prądu
Ręczniki 3A20A do szybkiego ładowania i zastosowań o dużym zużyciu energii.
6Wyższa odporność na korozję
Wytrzymało w trudnych warunkach (przetestowane przez 48-120 godzin w solnym sprayu).
7. Dostosowywalny czynnik formy
Formy dostosowane do estetyki produktu, zwiększające atrakcyjność na rynku.
8Inteligentne wykrywanie orientacji
Pozycjonowanie magnesowe + konstrukcja konstrukcyjna zapewniają prawidłową biegunowość i ochronę obwodu.
9. Interfejs wielofunkcyjny
Wspiera zasilanie, sygnał, wideo, audio, dane (np. USB 2.0) i wiele innych.
10. Kosztowo efektywny rozwój
Krótki czas realizacji i niskie koszty formy dla szybkiej personalizacji.
11Wysokiej jakości transmisja sygnału
Niezawodne działanie sygnału RF (np. zgodne ze standardami USB 2.0).
Aplikacja produktów z połączy magnetycznych okrągłych:
Dlaczego UPE ma być twoim partnerem?
1. Szybkie prototypowanie (3-5 dni dla próbek)
●Szybkość wprowadzania produktu na rynek: szybkie przetwarzanie próbek przyspiesza cykle rozwoju produktu.
●Testowanie iteracyjne: umożliwia szybkie udoskonalenie projektu przed masową produkcją.
● Zalety: Idealny w branżach takich jak przemysł motoryzacyjny, medyczny lub elektronika użytkowa, w których konieczne jest szybkie wprowadzanie innowacji.
2. Kosztowo efektywne (konkurencyjne ceny MOQ)
●Niska minimalna ilość zamówienia (MOQ): zmniejsza wstępne koszty dla start-upów lub małych partii.
●Skalabilność: Elastyczne ceny zapewniają przystępność cenową zarówno dla prototypów, jak i zamówień na dużą skalę.
●Proponowanie wartości: równoważy wysokiej jakości produkty z rozwiązaniami przyjaznymi dla budżetu.
3Zapewnienie jakości (100% automatyczne testowanie)
● Zero wad: Automatyczna kontrola (np. optyczna, elektryczna, mechaniczna) zapewnia niezawodność.
● Konsekwencja: Eliminuje błędy ludzkie w badaniach krytycznych (np. odporność na kontakt, natryskiwanie solą, czas trwania cyklu).
● Zgodność: spełnia rygorystyczne normy branżowe (ROHS, REACH, klasy motoryzacyjnej).
4. Produkcja wysokiej technologii i precyzyjna inżynieria
●Zaawansowana produkcja: obróbka CNC, precyzyjne pieczętowanie i mikroplating (np. Au/Ni dla złączy).
●Konsekwencja materiałowa: Umiejętność stosowania specjalistycznych materiałów (LCP, SUS 304, magnesy NdFeB, mosiądz bez ołowiu).
●Rozwiązania specyficzne dla zastosowań: dostosowane do złożonych komponentów
Możemy zaoferować usługi projektowania
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
