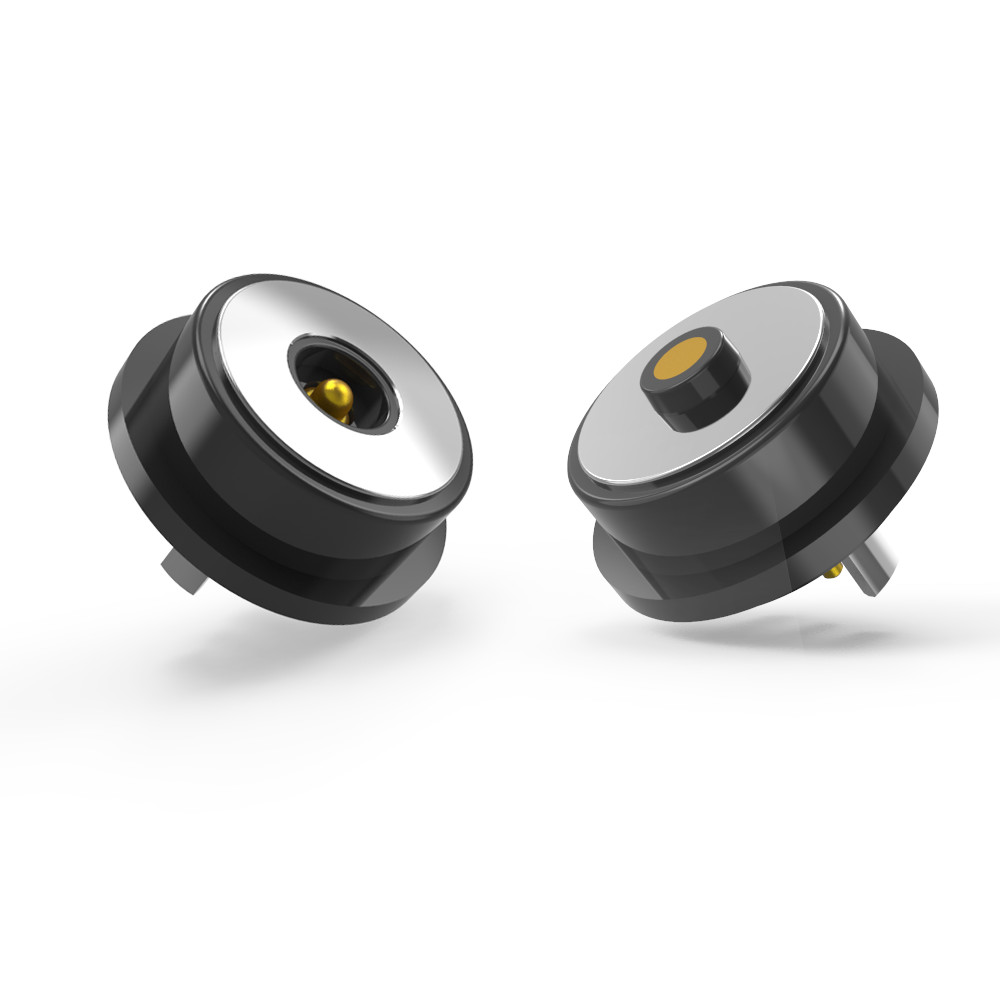

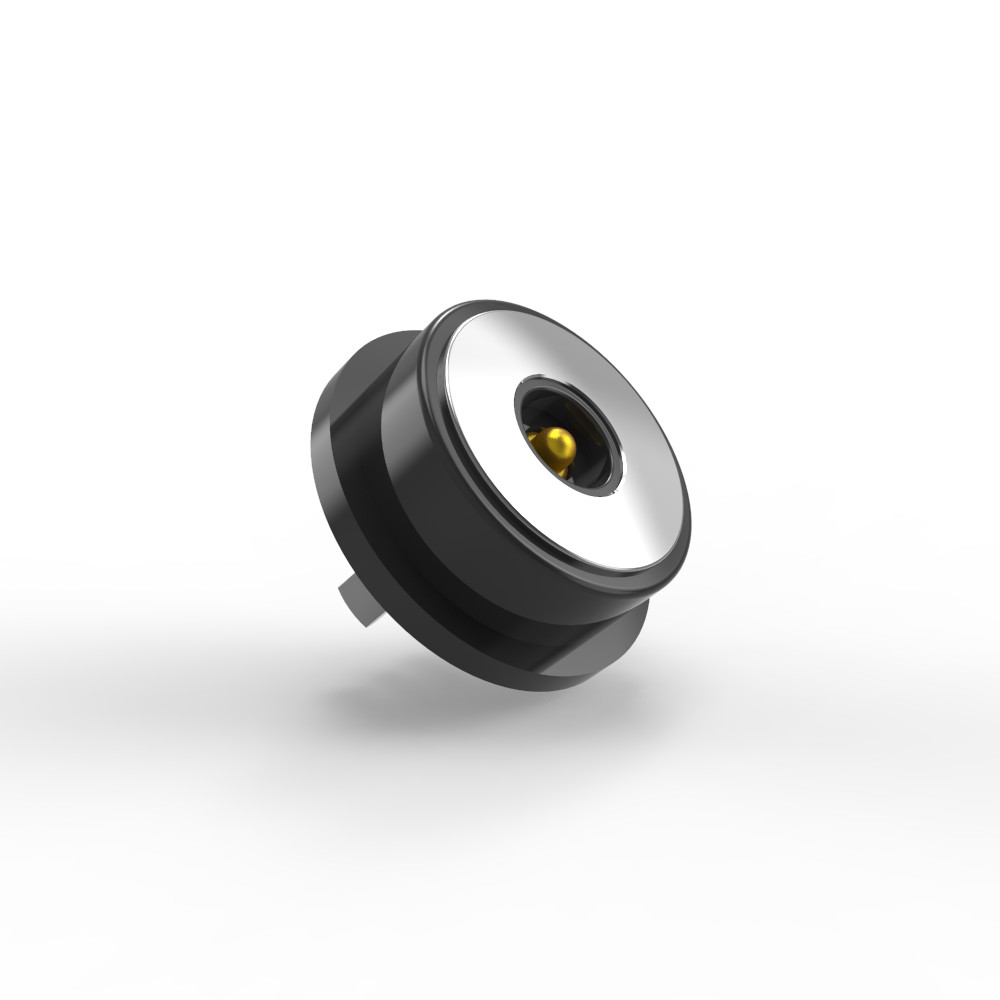

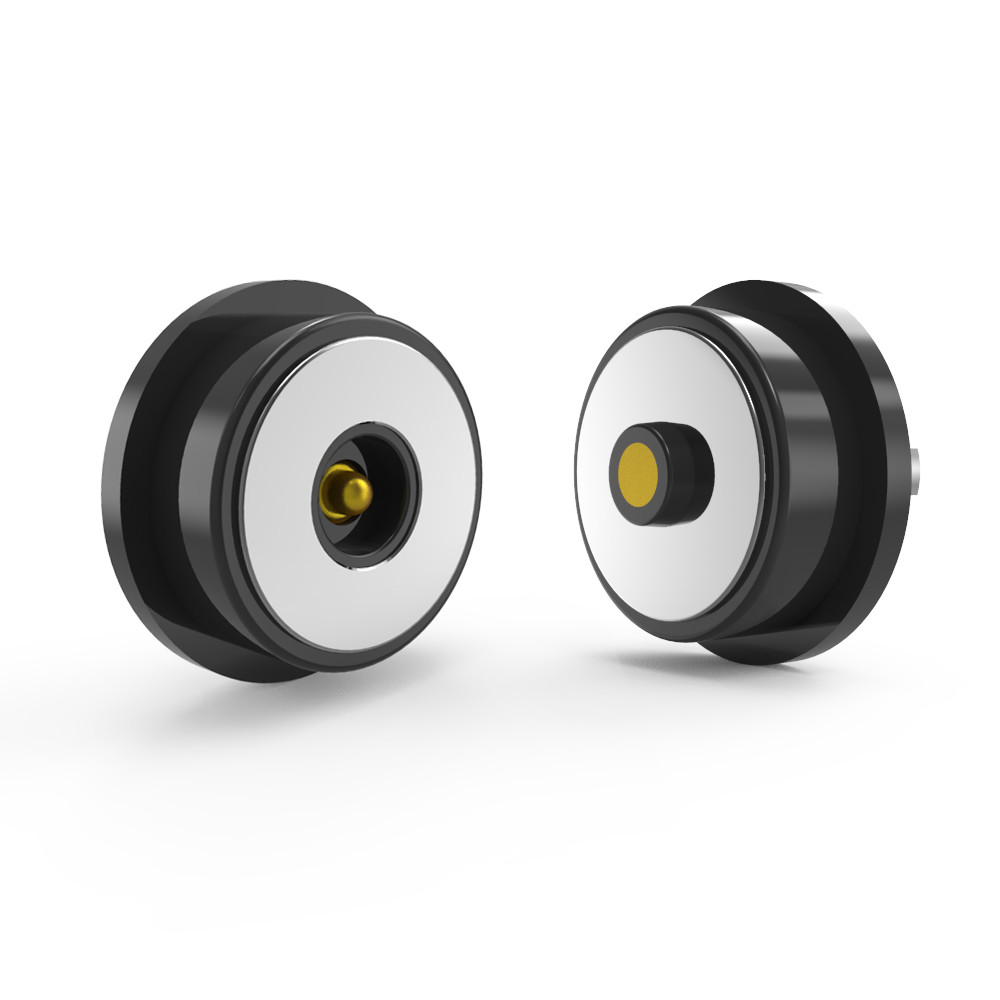

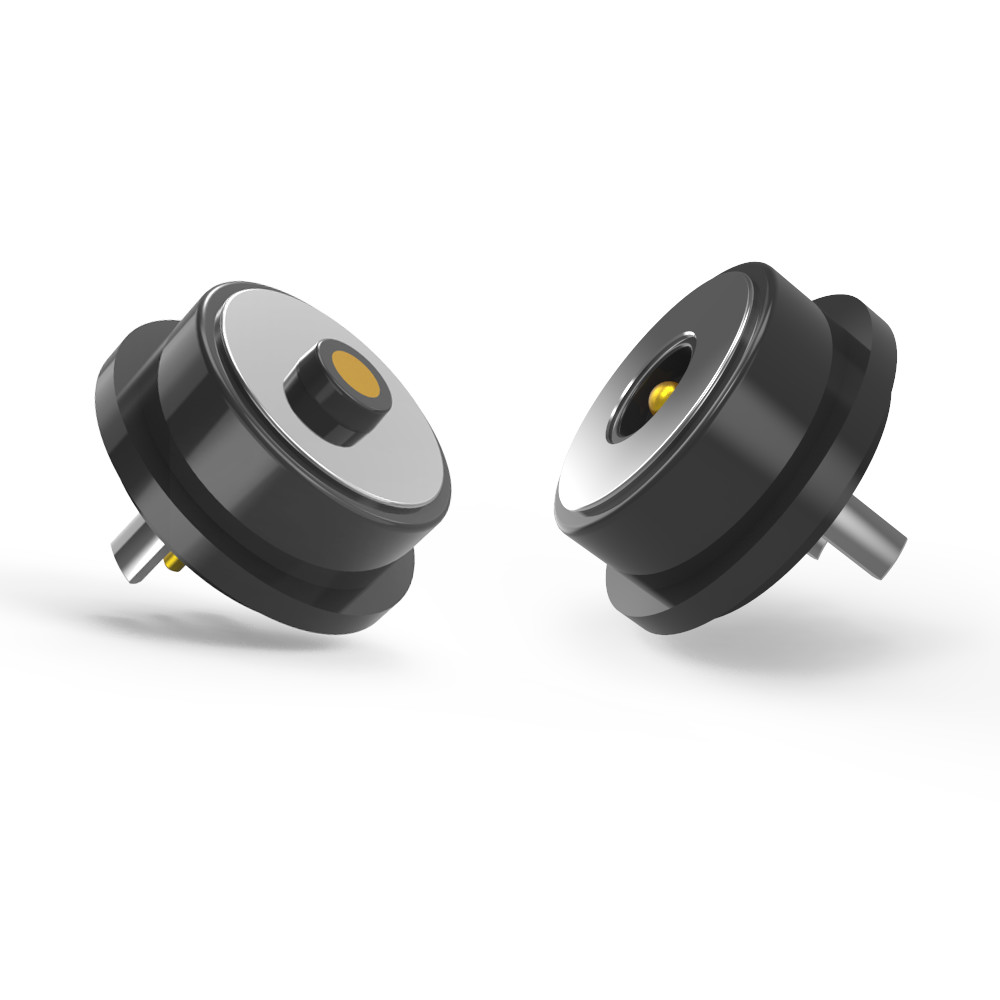

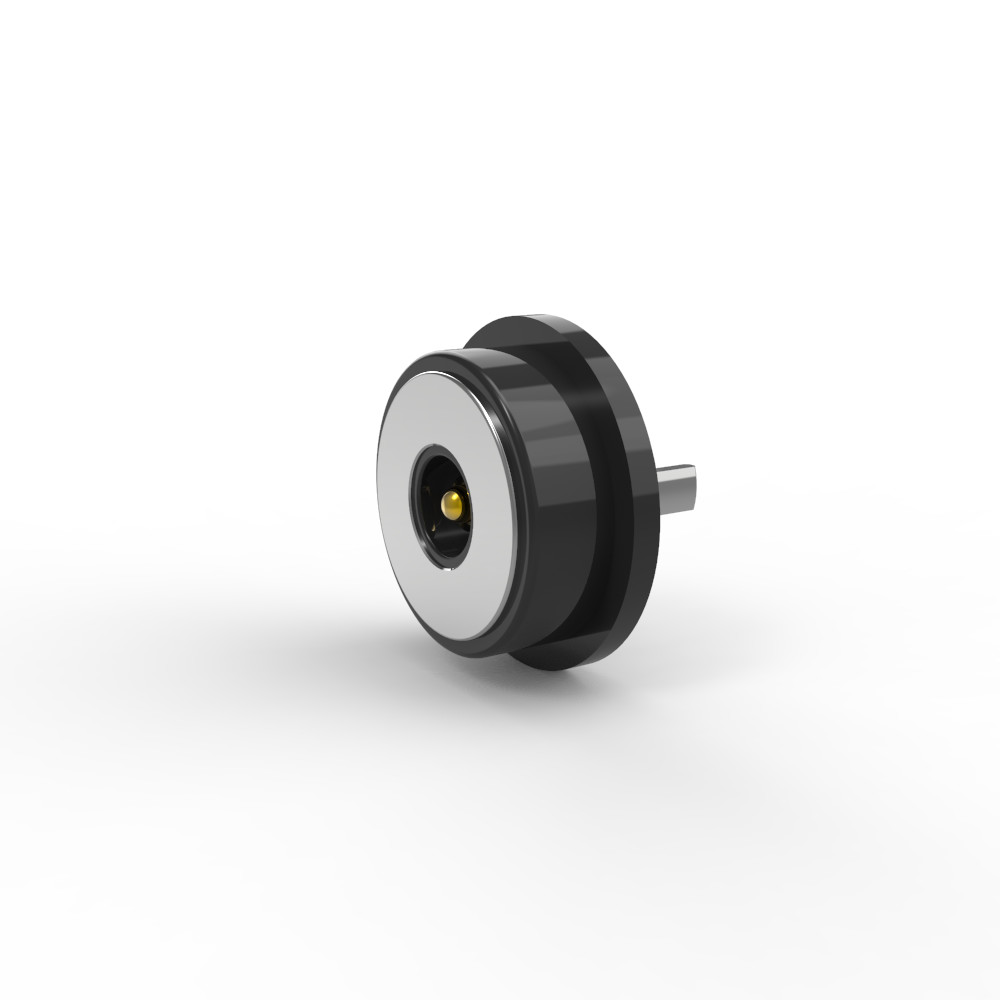

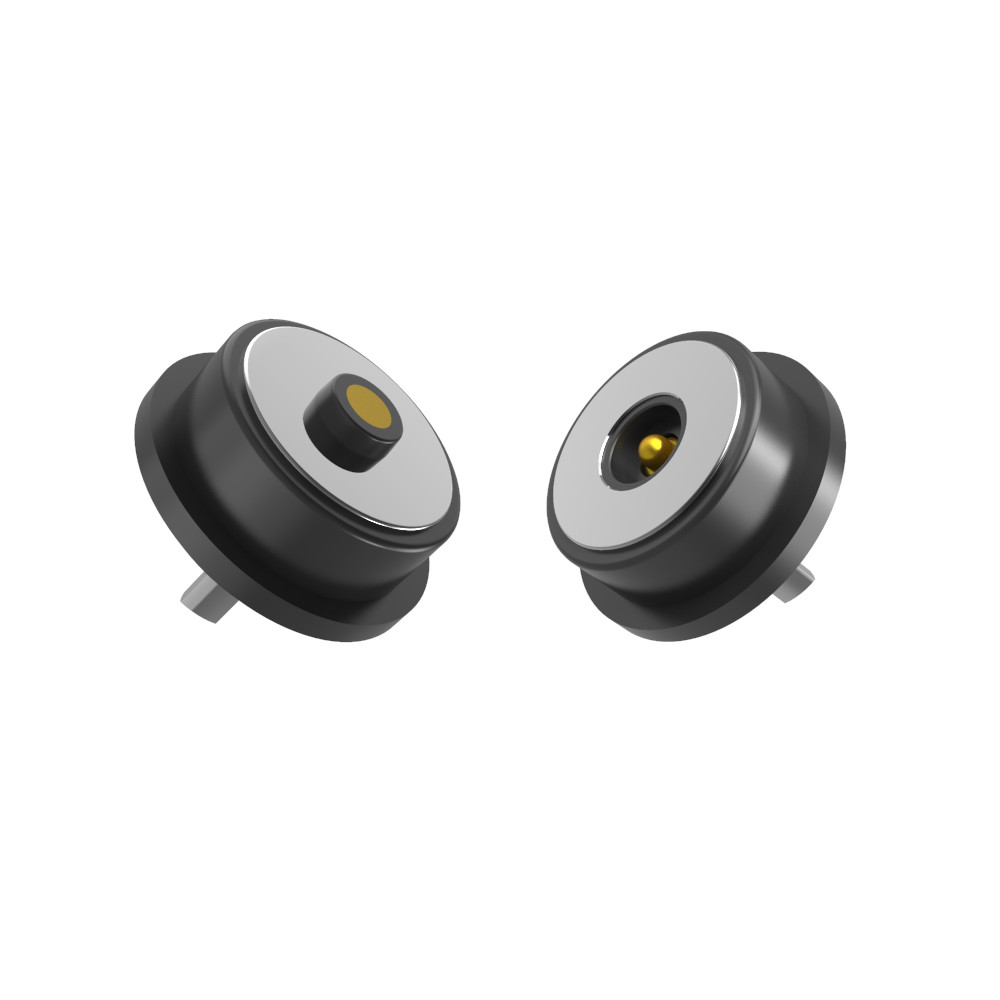

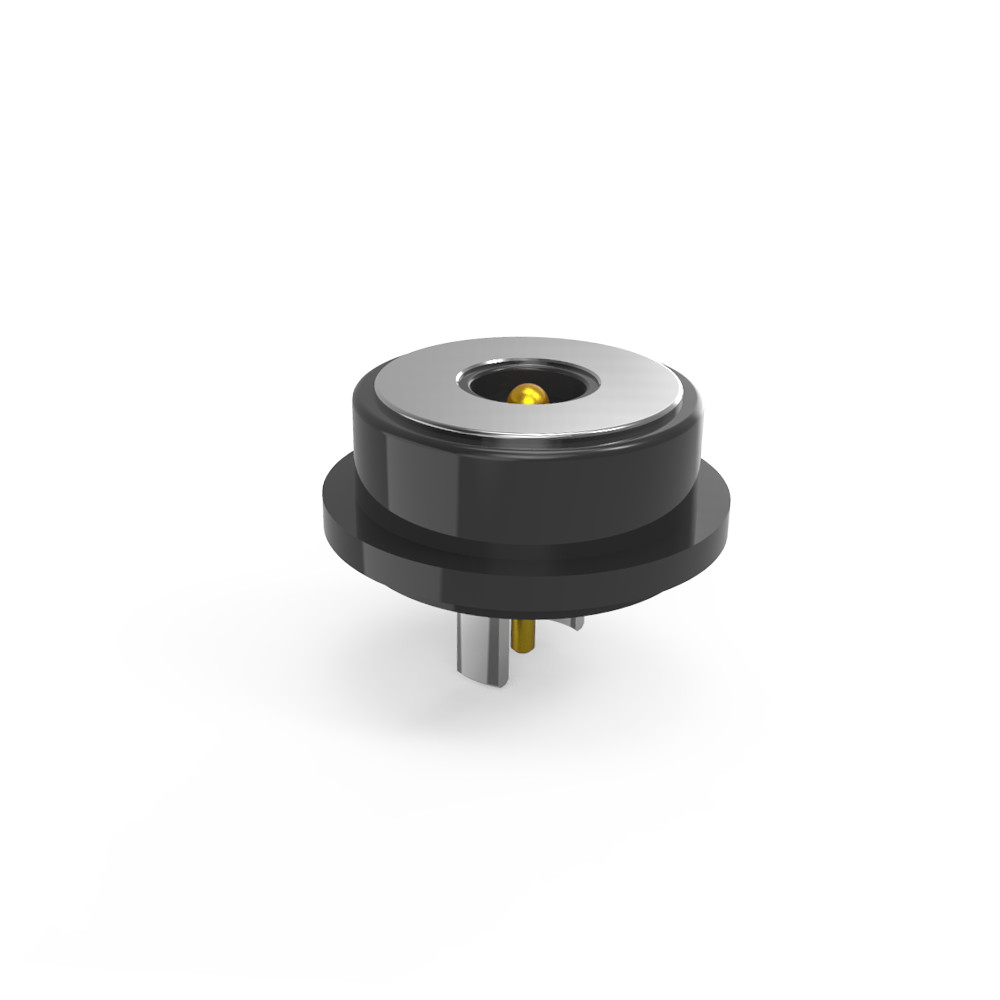

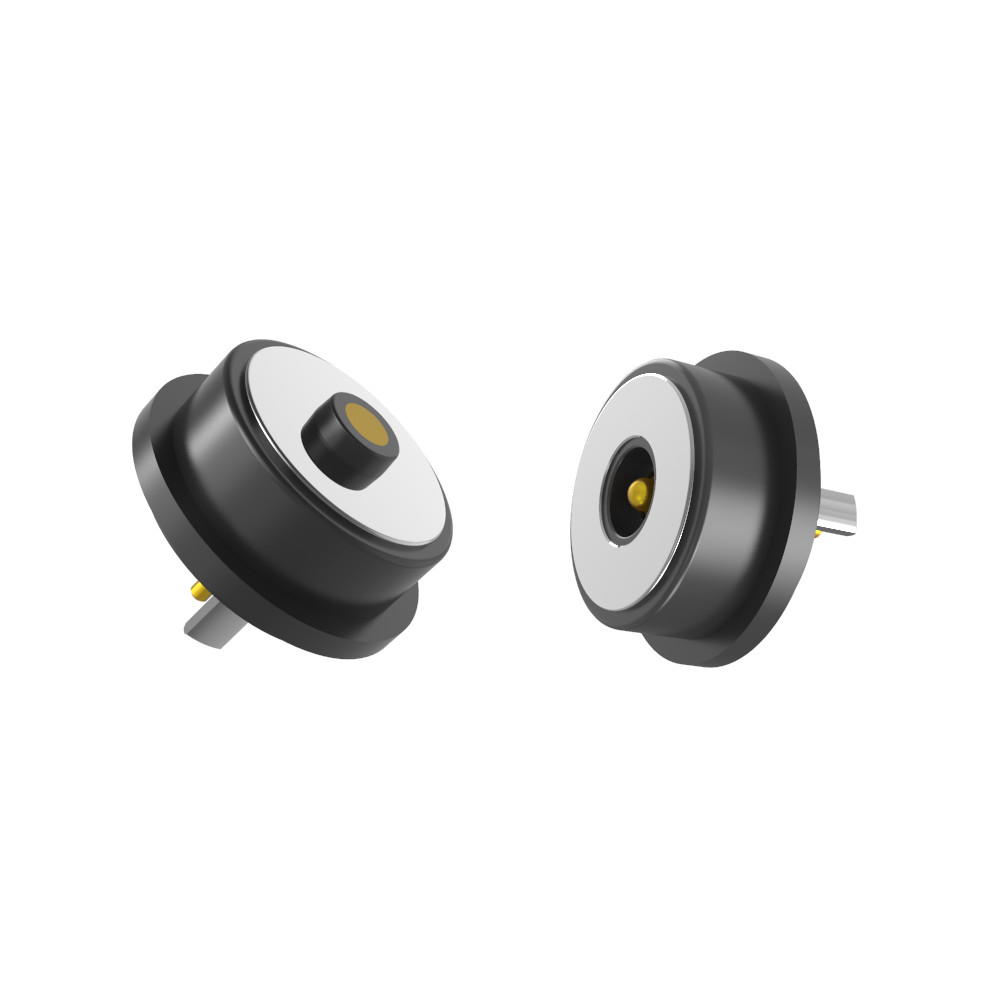

Połączacz prądu stałego o wysokiej siłę kontaktu 3A połączacze płci żeńskiej i płci męskiej

8.0mm silny łącznik magnetyczny DC dla urządzenia elektronicznego

Materiały:

Węgiel: bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;

Bezdębny C6801, o pojemności 5 U Min Au w przekroju 60-100 U Ni;

Sprężyna:SUS 304 pokrywająca 1U" Au;

Obudowa: Czarny HTN+30%GFUL94 V-0;

Muszel: Bez ołowiu C6801Plating Ni

Magnes: NdFeB N52

Mechaniczne:

Siła sprężyny: 60 g±10 g przy uderzeniu roboczym 0,4 mm.

Światło:0.6mm.

Żywotność mechaniczna: 50000 cykli Min.

Specyfikacje elektryczne:
Napęd znamionowy: 12 V prądu stałego.

Prąd nominalny: 3,0A.

Oporność stykowa: ≤ 50 mΩ (milliohm) na szpilkę.

Badanie:

100% otwarty/krótki obieg testowany.

Zgodne z ROHS/REACH (brak substancji niebezpiecznych).

Badanie rozpylania soli: 48 godzin (walidacja odporności na korozję).

Opis zastosowania produktu ((nie ogranicza się do następujących):

1.Płyty PCB spawalnicze;

2.Formowanie i kapsułowanie przewodów po spawaniu;

3- może być dodany terminal przenośny tej płyty PCB;

4.Wstrzykiwacze odlewy formy do wstawiania;

5Druty mogą być połączone bezpośrednio.

Parametry okrągłego złącza magnetycznego:

Kołowe męskie złącze magnetyczne rysunek techniczny

Rysunek techniczny okrągłego łącznika magnetycznego kobiecego

Zalecane układy płyt:

Tolerancja układu: ± 0,05 mm

Zalety okrągłych złączy magnetycznych
Trwałość: Zmniejszone zużycie przycisku (bez fizycznego wstawiania).
Bezpieczeństwo: Odłącza się pod obciążeniem, zapobiegając uszkodzeniu.
Wygoda: Łatwe ślepe parzenie (samoregulowanie).
Odporność na wodę i kurz: Często stosowana w zaprojektach zamkniętych.

Zastosowanie produktów z złączy magnetycznych:

1Elektronika użytkowa
Smartfony i tablety: Niektóre urządzenia wykorzystują złącza magnetyczne do ładowania/przekazywania danych.
Komputery przenośne: złącza zasilania magnetycznego

Wearable: Smartwatches i paski fitness używają ich do ładowania.

2. Urządzenia audio
Bezprzewodowe słuchawki: Pudełka do ładowania często mają złącza magnetyczne do ustawienia.
Słuchawki: Niektóre wysokiej klasy słuchawki używają magnetycznych portów ładowania.

3. Urządzenia medyczne
Aparaty słuchowe: ładowanie magnetyczne dla małych, wodoodpornych urządzeń.
Monitory noszone: bezpieczne połączenia do czujników medycznych.

4Przemysł i motoryzacja
Robotika: szybkie połączenia zasilania/danych dla systemów modułowych.
Ładowanie EV: Niektóre prototypy wykorzystują złącza magnetyczne do łatwego dokowania.

5Inteligentny dom i IoT
Modułowe światła/wampiry: Łatwe do podłączenia połączenia magnetyczne.
Kamery monitorujące: Uproszczone ładowanie modeli z bateriami.

 6Wojsko i lotnictwo.
Wytrzymałe złącza magnetyczne do szybkiego odłączenia w trudnych warunkach.

Dlaczego UPE ma być twoim partnerem?

1. Szybkie prototypowanie (3-5 dni dla próbek)
●Szybkość wprowadzania produktu na rynek: szybkie przetwarzanie próbek przyspiesza cykle rozwoju produktu.

●Testowanie iteracyjne: umożliwia szybkie udoskonalenie projektu przed masową produkcją.

● Zalety: Idealny w branżach takich jak przemysł motoryzacyjny, medyczny lub elektronika użytkowa, w których konieczne jest szybkie wprowadzanie innowacji.

2. Kosztowo efektywne (konkurencyjne ceny MOQ)
●Niska minimalna ilość zamówienia (MOQ): zmniejsza wstępne koszty dla start-upów lub małych partii.

●Skalabilność: Elastyczne ceny zapewniają przystępność cenową zarówno dla prototypów, jak i zamówień na dużą skalę.

●Proponowanie wartości: równoważy wysokiej jakości produkty z rozwiązaniami przyjaznymi dla budżetu.

3Zapewnienie jakości (100% automatyczne testowanie)
● Zero wad: Automatyczna kontrola (np. optyczna, elektryczna, mechaniczna) zapewnia niezawodność.

● Konsekwencja: Eliminuje błędy ludzkie w badaniach krytycznych (np. odporność na kontakt, natryskiwanie solą, czas trwania cyklu).

● Zgodność: spełnia rygorystyczne normy branżowe (ROHS, REACH, klasy motoryzacyjnej).

4. Produkcja wysokiej technologii i precyzyjna inżynieria
●Zaawansowana produkcja: obróbka CNC, precyzyjne pieczętowanie i mikroplating (np. Au/Ni dla złączy).

●Konsekwencja materiałowa: Umiejętność stosowania specjalistycznych materiałów (LCP, SUS 304, magnesy NdFeB, mosiądz bez ołowiu).

●Rozwiązania specyficzne dla zastosowań: dostosowane do złożonych komponentów

Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)

*Negocjować ceny i warunki (można zastosować rabaty hurtowe).

* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).

*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).

*Wysyłka i kontrola jakości
Śledź przesyłkę.

*Przegląd produktu po przyjeździe w celu zapewnienia jakości.

Termin płatności:T/T, 50% depozyt, 50% saldo

Sposób płatności:T/T, PayPal, OCBC

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Ładunek:Lot, morze, ekspres.

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane

Transport morski

Wszelkie pytania proszę wysłać naUnion@upetech.net
