| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | LBC0171A |
| Dokument: | LBC0171A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $0.8-$3 |
| Szczegóły pakowania: | 1000pcs/PE torba (zgodnie z wymaganiami klientów) |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze Pogo-Pin | Rodzaj: | Prosty kąt |
|---|---|---|---|
| Materiał: | C3604, C3602, SUS304, THN | Siła Wiosny: | 70 g +/- 20 g przy 0,8 mm udar roboczy |
| Full Storke: | 1,0 mm | aktualne napięcie: | DC12V,1A |
| Rezystancja styku: | 50 mΩ Maksymalnie na wysokości roboczej | Test w komorze solnej: | 48h |
| Temperatura pracy produktu: | 260°C±5°C 20s±2s | Środowisko stosowania produktu:: | 80°C~130°C (badanie laboratoryjne) |
| Podkreślić: | Włączacz dla męskich i żeńskich szpilków Pogo,Złącze Pogo Pin 2,5 mm |
||

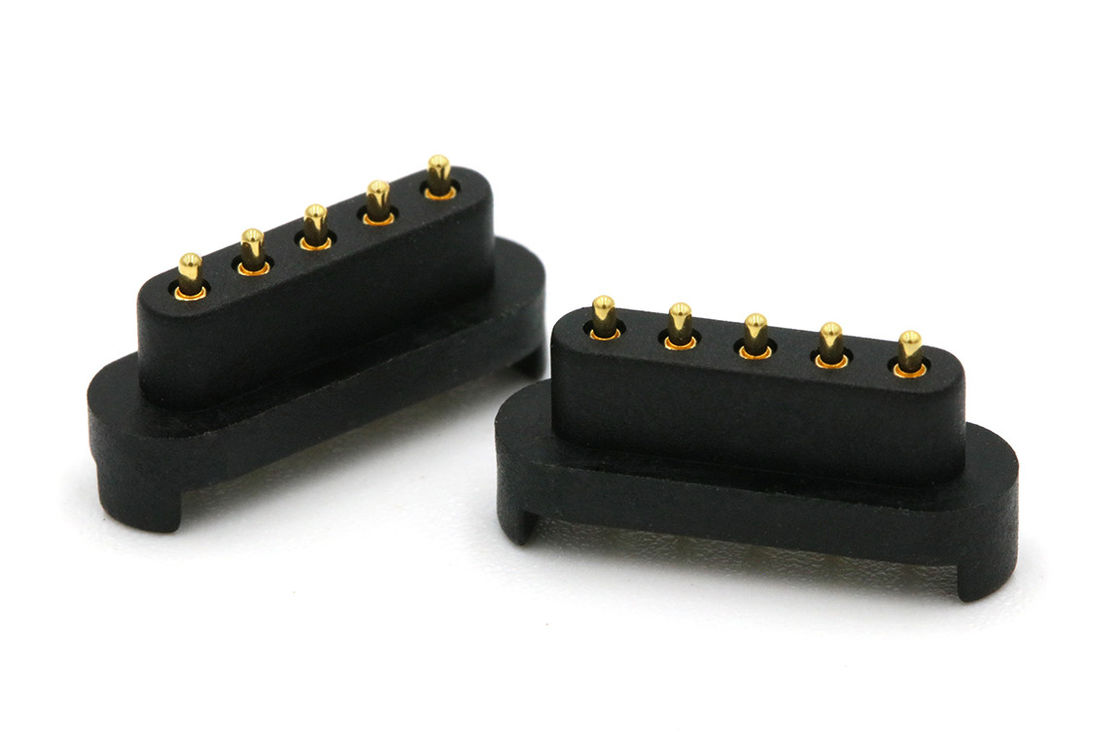

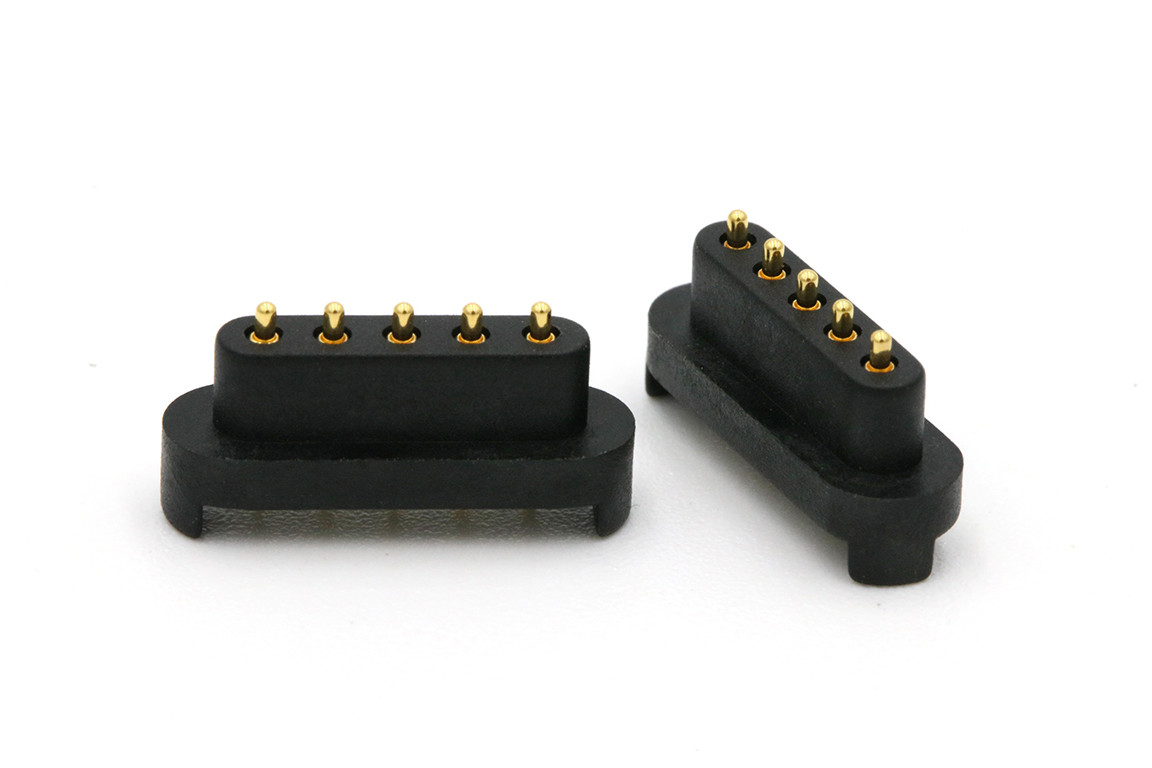

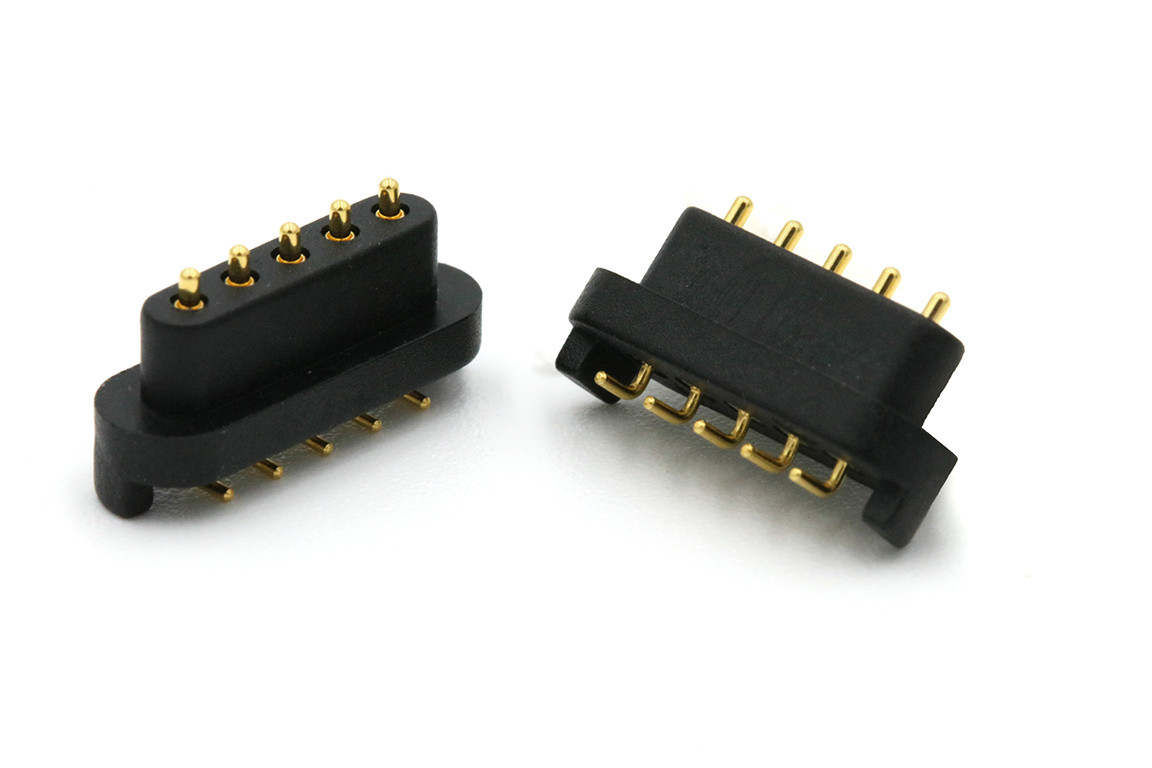

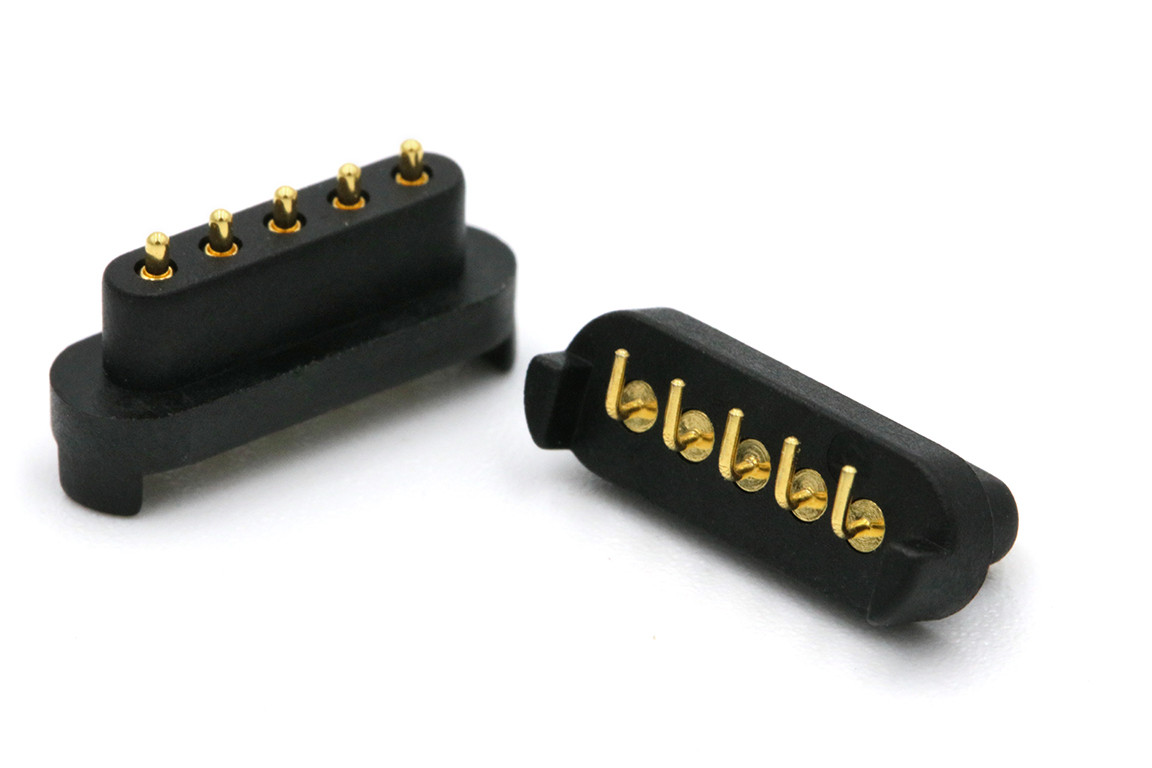

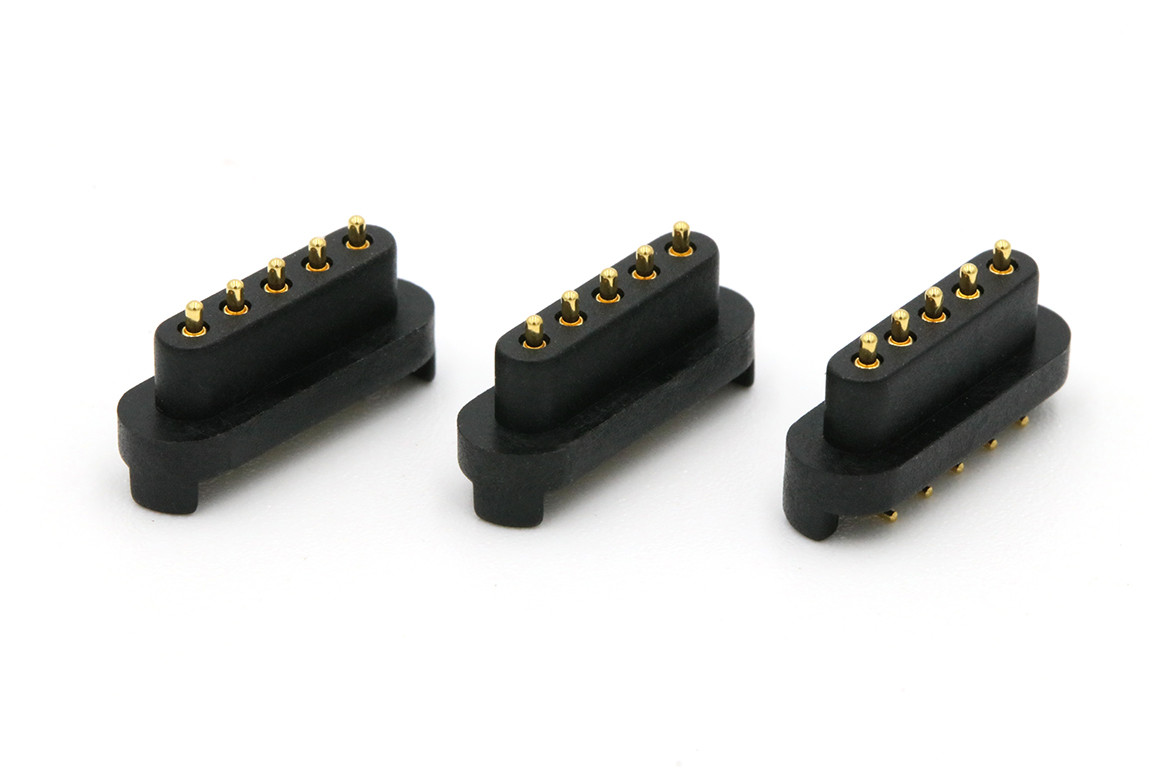

HTN męskie i żeńskie 2,5 mm rozstaw prawego kąta Pogo Pin Spring Loaded Connectors.
Pogo Pin to precyzyjny złącze stosowane w telefonach komórkowych i innych produktach elektronicznych.
Jest szeroko stosowany w różnych produktach elektronicznych i odgrywa rolę w połączeniu transmisji sygnału.
Pogo pin jest rodzajem sondy sprężynowej utworzonej z trzech podstawowych elementów: wału igły, sprężyny i rurki igły po nietowaniu i przedciśnięciu z użyciem przyrządów precyzyjnych,o szerokości nieprzekraczającej 10 mm,.Pogo pin ma różny wygląd w zależności od zastosowań. Powierzchnia powłoki jest zazwyczaj pokryta złotem, co może lepiej poprawić jego funkcję antykorozyjną, właściwości mechaniczne,właściwości elektryczne, itp.
Jego struktura kształtowa dzieli się na: typ płaskiego dna, typ płyty z wtyczką, typ gięcia, wał podwójnej igły, typ nitki, typ drutu spawalniczego, typ otworu bocznego itp. Strona wewnętrzna dzieli się na:typ wiercenia tylnego, nachylenie do cięcia, nachylenie do cięcia z okrągłą kulą, typ otworu przez otwór, typ wtyczki ogonowej, typ podwójnej głowy itp.
Wybór pokrycia: zwykłe pokrycie złotem, pokrycie niklem itp. Zakres prądu: zwykły 0,5-3A, wysoki prąd 5-30A. Zakres podróży: odnosi się do uderzenia sprężynowego sprężyny.
Zalety złącza Pogo Pin
Podłączacze Pogo Pin, powszechnie znane jako wiązki sprężynowe lub szpilki pogo, oferują kilka zalet:
* Niezawodność
* Kompaktny projekt
* Elastyczność
* Łatwość obsługi
* Trwałość
2.5MM Prostowy kąt odchylenia Pogo Pin Spring Loaded Connectors Parameter List:
|
Izolacja
|
Czarny HTN+30%GF UL94 V-0
|
|
Wylotowy
|
C3604, pokrycie 5 u ̊ Au przez 60~100 u ̊ Ni
|
|
W beczce
|
C3602, pokrycie 5 u ̊ Au ponad 60 ~ 100 u ̊ Ni
|
|
Wiosna
|
SUS304, pokrycie 1u ̊Min Au
|
|
Siła sprężyny
|
70 g+/-20 g przy druku roboczym 0,8 mm
|
|
Płynny burak
|
10,0 mm
|
|
Badanie mechaniczne
|
10000 cykli Min.
|
|
Prąd nominalny
|
1A Max.
|
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
Maksymalnie 50 miliohm
|
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
|
Produkt zgodny z ROHS lub REACH Aby zapewnić jak najlepsze wykorzystanie, należy uruchomić go w oparciu o wysokość roboczą.W oparciu o rysunki inżynieryjne nie może przekraczać maksymalnej dopuszczalnej kompresji. |
|
2.5MM Pitch Right Angle Pogo Pin Spring Loaded Connectors Rysunek Rozmiar:
Nasza zaleta i twój wybór:
* UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
* UPE rozwinięte 1,27 mm,2.0mm 2,54mm rozpiętość standardowa męska i żeńska 2pin-40pin Pogo pin konektor z SMT / DIP / Right Angle / Solder Cup.
* Test Pogo Pin Life do 1000 000 cykli.
* Wszystkie produkty mogą przejść normę HF, RoHS REACH.
* 100% badania elektrycznego dostarczone sprawozdanie przed dostarczeniem towarów.
*Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
Pomysł serwisowy:
1Zobowiązane do zapewnienia klientom dostosowanych, małych partii, wielowymiarowych, kompleksowych usług.
2Szybka reakcja i skuteczna komunikacja, wyrafinowana usługa, terminowa dostawa.
3. Ścisłe wdrożenie systemu ISO 9001 i ERP, dostawa materiałów w ścisłej zgodności z kontrolą jakości i produkcji standardowej.
4Bezpłatne wzory, próbki, jakość jest bezpieczna i niezawodna, cena konkurencyjna.
Dlaczego klienci wybierająUPE?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
Pole zastosowania łącznika Pogo Pin:
Jak złożyć zamówienie
* Wyślij nam rysunek lub próbkę
* Nasz profesjonalny zespół inżynierów przeprowadza ocenę
* Przyjrzyj się rysunkowi, a my zrobimy próbkę, którą wyślemy
* Sprawdzasz próbkę i zatwierdzasz, następnie złożysz zamówienie i zapłacisz 50% depozytu
* Zaczynamy tworzyć produkt
* Kiedy towar jest gotowy, robimy zdjęcia dla twojego czeku i płacisz resztę
* Dostarczamy produkty za pomocą DHL, TNT, UPS, FedEx
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
Wszelkie pytania prosimy o wysłanie na adres union@upetech.net
