| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | 10pin sprężynowe styki POGO |
| Minimalne zamówienie: | 5000 |
| Cena: | $0.8-$3 |
| Szczegóły pakowania: | 1000pcs/PE torba (zgodnie z wymaganiami klientów) |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze Pogo-Pin | Rodzaj: | DIP |
|---|---|---|---|
| Materiał: | C3604, SUS304, THN | Obsługa powierzchni: | Pozłacane |
| Rezystancja styku: | 50 mΩ Maksymalnie na wysokości roboczej | Test w komorze solnej: | 48h |
| Temperatura pracy produktu: | 260°C±5°C 20s±2s | Środowisko stosowania produktu:: | 80°C~130°C (badanie laboratoryjne) |
| Podkreślić: | HTN Housing Pogo Pin Connector,Podłączacz Pogo Pin 2.0mm Pitch,Złącze z wiosną 10 pinów |
||

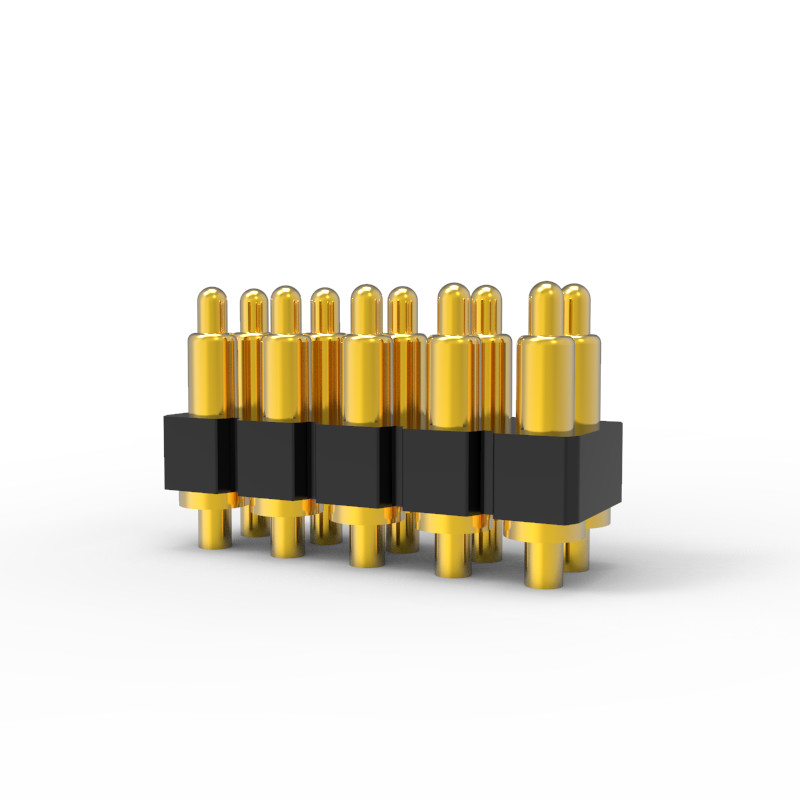

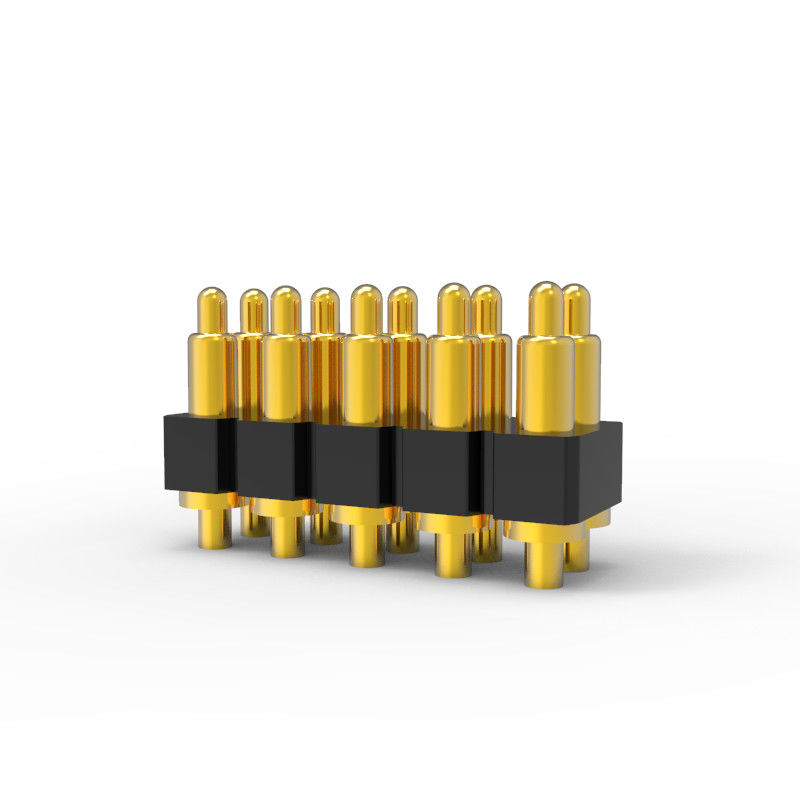

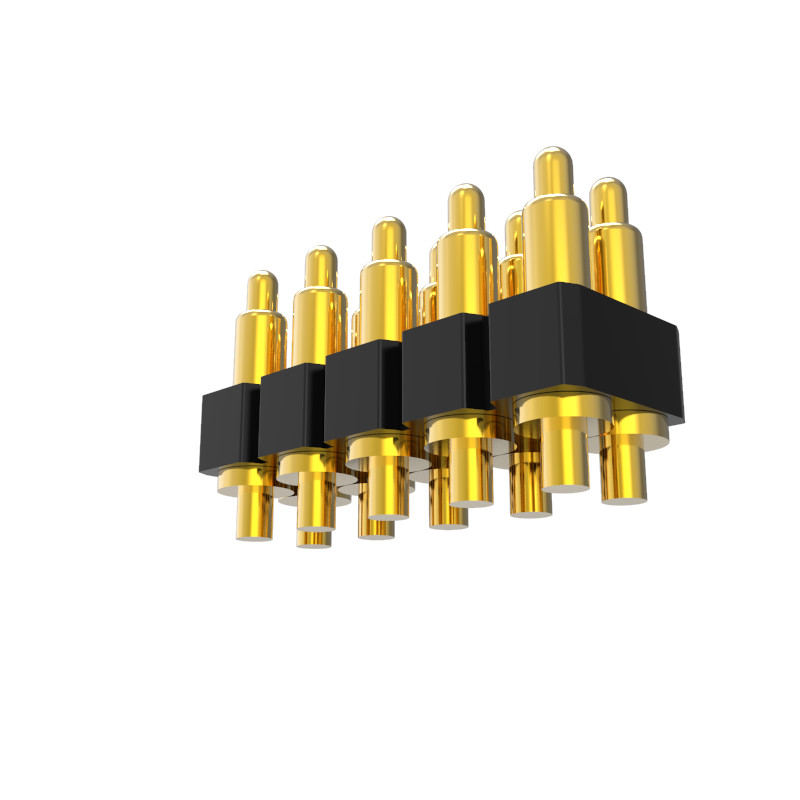

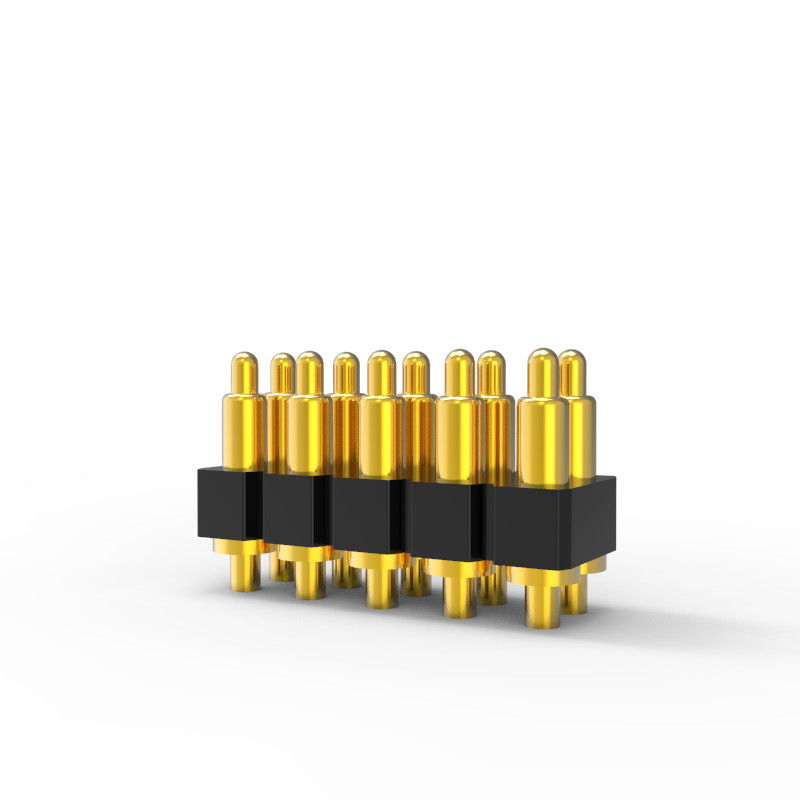

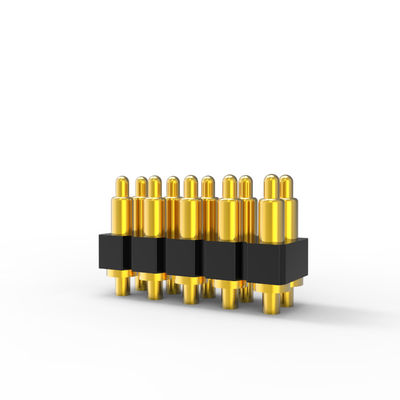

HTN obudowa DIP 2.0mm pitch męski 10pin wiosną załadowany złącza pogo pin.
Różne produkty i rozwiązania mogą być zaprojektowane zgodnie z wymaganiami różnych klientów.
Pogo Pinjest precyzyjnym złączem stosowanym w telefonach komórkowych i innych produktach elektronicznych.
Jest szeroko stosowany w różnych produktach elektronicznych i odgrywa rolę w połączeniu transmisji sygnału.
Jego struktura kształtu jest podzielona na: typ płaskiego dna, typ płyty z wtyczką, typ gięcia, wał podwójnej igły, typ nitki, typ drutu spawalniczego, typ otworu bocznego itp.
Wybór pokrycia: zwykłe pokrycie złotem, pokrycie niklem itp. Zakres prądu: zwykły 0,5-3A, wysoki prąd 5-30A.
Odległość między złączami Pogo Pin można podzielić na: 1,27 mm,20,0 mm,2.54mm,40,0 mm,5.08mm, materiały plastikowe, powszechnie stosowane HTN.
2Wykaz parametrów złącza z wiosną o rozmiarze 0,0 mm:
|
Izolacja
|
Czarne tworzywa sztuczne(265°C)UL94 V-0
|
|
Wylotowy
|
Miedzi 5 u ̊ Au ponad 60 ~ 100 u ̊ Ni
|
|
W beczce
|
Miedzi 5 u ̊ Au ponad 60 ~ 100 u ̊ Ni
|
|
Wiosna
|
Obsługa powierzchni SUS
|
|
Siła sprężyny:
|
70 g+/-20 g przy ciągu roboczym 1,0 mm
|
|
Badanie żywotności
|
100,000 cykli
|
|
Prąd nominalny
|
3A Max.
|
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
Maksymalnie 50 miliohm
|
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
2Standardowy łącznik Pogo o rozmiarze 0,0 mm z DIP 2pin-40pin
Zalety złącza UPE Pogo Pin
Podłączacze Pogo Pin, powszechnie znane jako wiązki sprężynowe lub szpilki pogo, oferują kilka zalet:
Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają spójne i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.
Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.
Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.
Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi
Nasza zaleta i twój wybór:
.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
.UPE rozwinięte 1,27 mm,2.0mm 2,54mm rozpiętość standardowa męska i żeńska 2pin-40pin Pogo pin konektor z SMT / DIP / Right Angle / Solder Cup.
.Test Pogo Pin Life do 1000 000 cykli.
.Wszystkie produkty mogą przejść standard HF, RoHS REACH.
.100% elektryczny test dostarczył raport przed dostarczeniem towarów.
. Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
Struktura i opis typu Pogo Pin:
SMT:Dobra stabilność, dolna część beczki ma płaską konstrukcję dolną, którą łatwo lutować na tablicy PCB.
Dlaczego klienci wybierająUPE?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
Pole zastosowania łącznika Pogo Pin:
Jak złożyć zamówienie
* Wyślij nam rysunek lub próbkę
* Nasz profesjonalny zespół inżynierów przeprowadza ocenę
* Przyjrzyj się rysunkowi, a my zrobimy próbkę, którą wyślemy
* Sprawdzasz próbkę i zatwierdzasz, następnie złożysz zamówienie i zapłacisz 50% depozytu
* Zaczynamy tworzyć produkt
* Kiedy towar jest gotowy, robimy zdjęcia dla twojego czeku i płacisz resztę
* Dostarczamy produkty za pomocą DHL, TNT, UPS, FedEx
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
