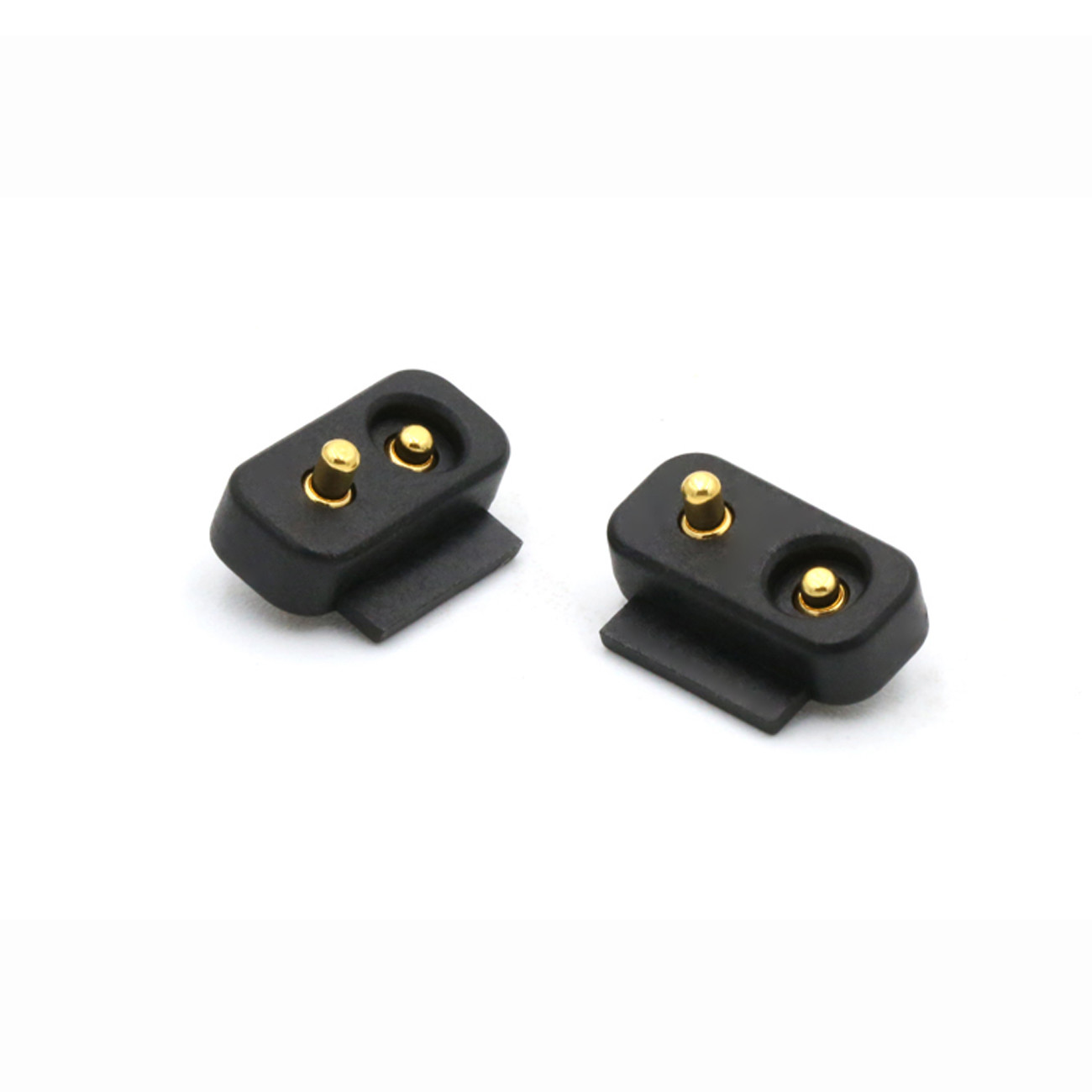

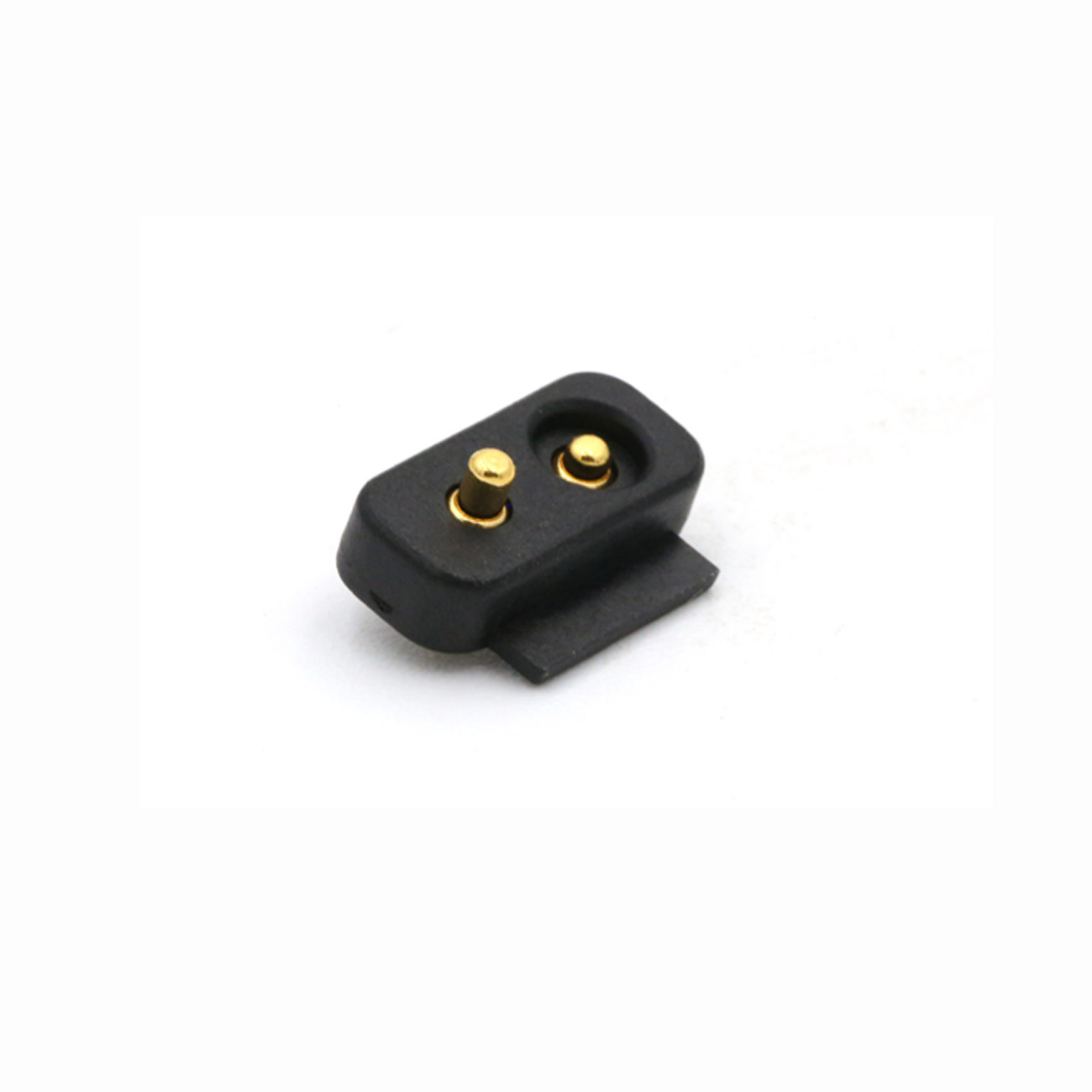

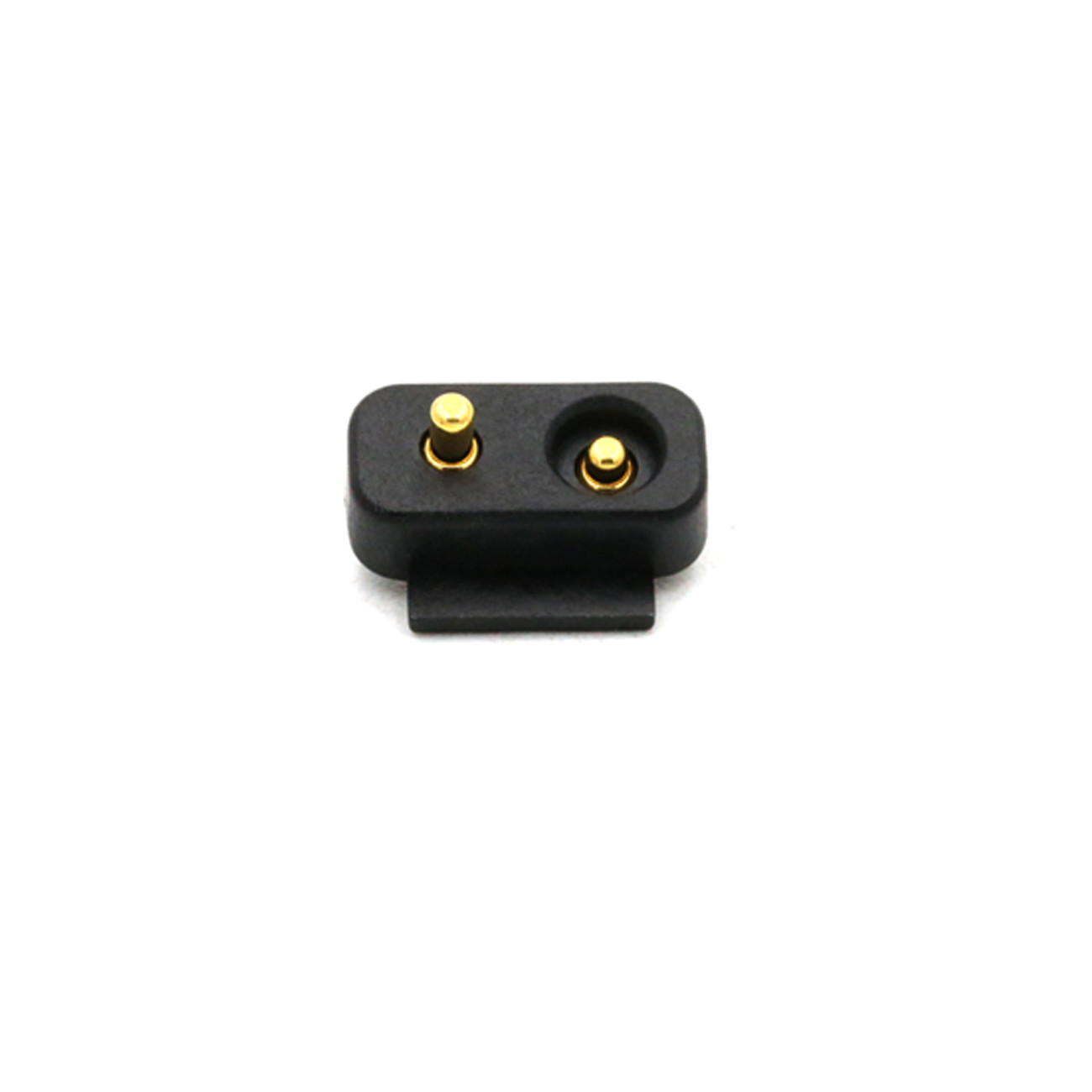

Złote pokrycie 2 szpilki łącznik Pogo Typ DIP wiosną załadowane szpilki Pogo Wysokiej odporności na temperaturę

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: UPE
Orzecznictwo: ISO9001
Numer modelu: 2Pin sprężynowe styki POGO
Minimalne zamówienie: 5000
Cena: $0.8-$3
Szczegóły pakowania: PE
Czas dostawy: 10-15 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 5kpcs/dzień
Szczegóły informacji
nazwisko: 2 łącznik Pin Pogo Rodzaj: DIP
Materiał: C3604, SUS304, THN Obsługa powierzchni: Pozłacane
Rezystancja styku: 50 mΩ Maksymalnie na wysokości roboczej Test w komorze solnej: 48h
Temperatura pracy produktu: 260°C±5°C 20s±2s Środowisko stosowania produktu:: 80°C~130°C (badanie laboratoryjne)
Podkreślić:

Złote podłączacze Pogo 2 pin

,

2 łącznik Pin Pogo Typ DIP

,

Wyniki badań


opis produktu

Wysokiej odporności na temperaturę tworzywa sztuczne 2pin sprężynowo załadowanych kontaktów pogo.UPE profesjonalnie dostosowany wysokiego prądu Pogo Pin Connector z serii 15A-30A i test żywotności do 1000,000 cykli.Materiał i powłoka sprężynowych złączy są zgodne z normami ROHS i REACH.



Zalety złącza UPE Pogo Pin



Podłączacze Pogo Pin, powszechnie znane jako wiązki sprężynowe lub szpilki pogo, oferują kilka zalet:



Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają spójne i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.



Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.



Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.



Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.



Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi



Nasza zaleta i twój wybór:



.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.



.UPE rozwinięte 1,27 mm,2.0mm 2,54mm rozpiętość standardowa męska i żeńska 2pin-40pin Pogo pin konektor z SMT / DIP / Right Angle / Solder Cup.



.Test Pogo Pin Life do 1000 000 cykli.



.Wszystkie produkty mogą przejść standard HF, RoHS REACH.



.100% elektryczny test dostarczył raport przed dostarczeniem towarów.



.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.



Struktura i opis typu Pogo Pin:



Złote pokrycie 2 szpilki łącznik Pogo Typ DIP wiosną załadowane szpilki Pogo Wysokiej odporności na temperaturę 0



SMT:Dobra stabilność, dolna część beczki ma płaską konstrukcję dolną, którą łatwo lutować na tablicy PCB.



DIP:W przypadku spawania z PCB nie wystąpi żadna odchylenia, dobry efekt pozycjonowania i
spawanie.

Podwójna głowa: Konstrukcja podwójnej szpilki Pogo zapewnia projektantom większą elastyczność w dwukierunkowej komunikacji między tablicami
Połączenie, podwójny szpil głowy nie musi być spawany.

W kącie prawym:Ogon Pogo Pin jest zgięty, zapewniając projektantom większy wybór w zakresie wykorzystania przestrzeni. Ogon można również lutować drutem

Puchar lutowy:Odpowiedni do produktu kablowego, łatwy do spawania drutem

Rodzaj śruby:Produkty ze specjalnymi specyfikacjami mogą spełniać różne potrzeby klientów i mogą być dostosowywane zgodnie z potrzebami
z klientami.


Dlaczego klienci wybierająUPE?



1Profesjonalna obsługa personalizacji



2Szybkie możliwości produkcji próbek



3Ścisły system kontroli jakości



4. Przetwarzanie z importowanymi komponentami



5. Wysokiej precyzji urządzenia badawcze



6Rozsądne procedury kontroli kosztów



Wydajność parametrów złącza sprężynowego

Nazwa części

Tabela parametrów wydajności

Materia w beczce

Z miedzi

Beryliowa miedź

Fosfor Brąz



Materiał tłoków

Z miedzi

Beryliowa miedź

Fosfor Brąz

Pozostałe

Opcje wiosenne

Stainle

Drut muzyczny







Wymogi dotyczące nakładki



Złoto-Au





Srebro-Ag





Palladium-nikel

(Pd-Ni)



Prąd nominalny

1A, 2A, 3A, 5A, 15A lub 30A (różne konstrukcje)

Napęd nominalny

12 V prądu stałego 24 V

Odporność kontaktowa

30mΩ 50 mΩ maksymalnie.

Badanie żywotności

50, 000 cykli Min. 1000,000 cykli Max

Temperatura powrotu.

265°, 4~5s

Badanie niezawodności POGO PIN

Siła zatrzymywania

Przy znamionowym cyklu 500±50 na godzinę,50Minimalnie 1000 cykli



wilgotność

EIA-364-31,Metoda badawcza II, Warunek A Podmiot poddawany badaniu dopasował złącza do wilgotności względnej90% do 95% RH i temperatury 40°C ± 2°C wilgotność względna dla 96 h- Co?



Odporność na ciepło lutowe





EIA-364-56,Procedura 5, Poziom 2 265°C+10/-0°Cprzez 30 do 35 sekund



Spray solny



EIA-364-26,Warunek badania B Połączniki dopasowane do 5±1% roztworu solikoncentracja, 35+1°C/-2°C przez 48 godzin.

Badanie siły sprężyny



Normalna procedura badania siły, 100 g±20 g na wysokości roboczej





Żywotność w temperaturze



EIA-364-17,Metoda badania A,warunek 4,warunek czasu badania A.łączniki do 85°C± 2°C przez 96 godzin.

Wpływ



EIA-364-52 Wylądowanie w przedziale 265±5°C, 60/40±5% lutowania Sn/pb przez 4,0~5,0 sekundy



Odporność kontaktowa



EIA-364-23 Pomiar oporu stykowego z prądem badawczym maksymalnie 100 mAi maksymalne napięcie 20 mV



Niektóre z dostosowanych łączników Pogo Pin do odniesienia:

Złote pokrycie 2 szpilki łącznik Pogo Typ DIP wiosną załadowane szpilki Pogo Wysokiej odporności na temperaturę 1

Pole zastosowania łącznika Pogo Pin:

Złote pokrycie 2 szpilki łącznik Pogo Typ DIP wiosną załadowane szpilki Pogo Wysokiej odporności na temperaturę 2



Opakowanie i wysyłka

Złote pokrycie 2 szpilki łącznik Pogo Typ DIP wiosną załadowane szpilki Pogo Wysokiej odporności na temperaturę 3
