| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | VIS070A-251455-AXX-XXXX / VIS070B-250041-AXX-XXXX |
| Dokument: | VIS070A-251455-AXX-XXXX.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $5-$7 |
| Szczegóły pakowania: | PE |
| Czas dostawy: | 10-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | łącznik wiośniowy | Poziom: | 2,54 mm |
|---|---|---|---|
| Kod PIN: | 6pin | Materiał: | Lead-Freec6801, SUS304, Black Htn |
| Siła Wiosny: | 80 g ± 20 g, przy 1,2 mm wysokości roboczej. | Ful1 Storke: | 1,4 mm |
| Życie mechaniczne: | 20000 cykl min. | Aktualność: | 3A |
| napięcie: | DC12V | Rezystancja styku: | 50 mΩ maks. (PIN). |
| Test w komorze solnej: | 48h | ||
| Podkreślić: | Połączenie wioskowo obciążone,zamontowane bocznie,Podłącz wioskowy dostosowany |
||

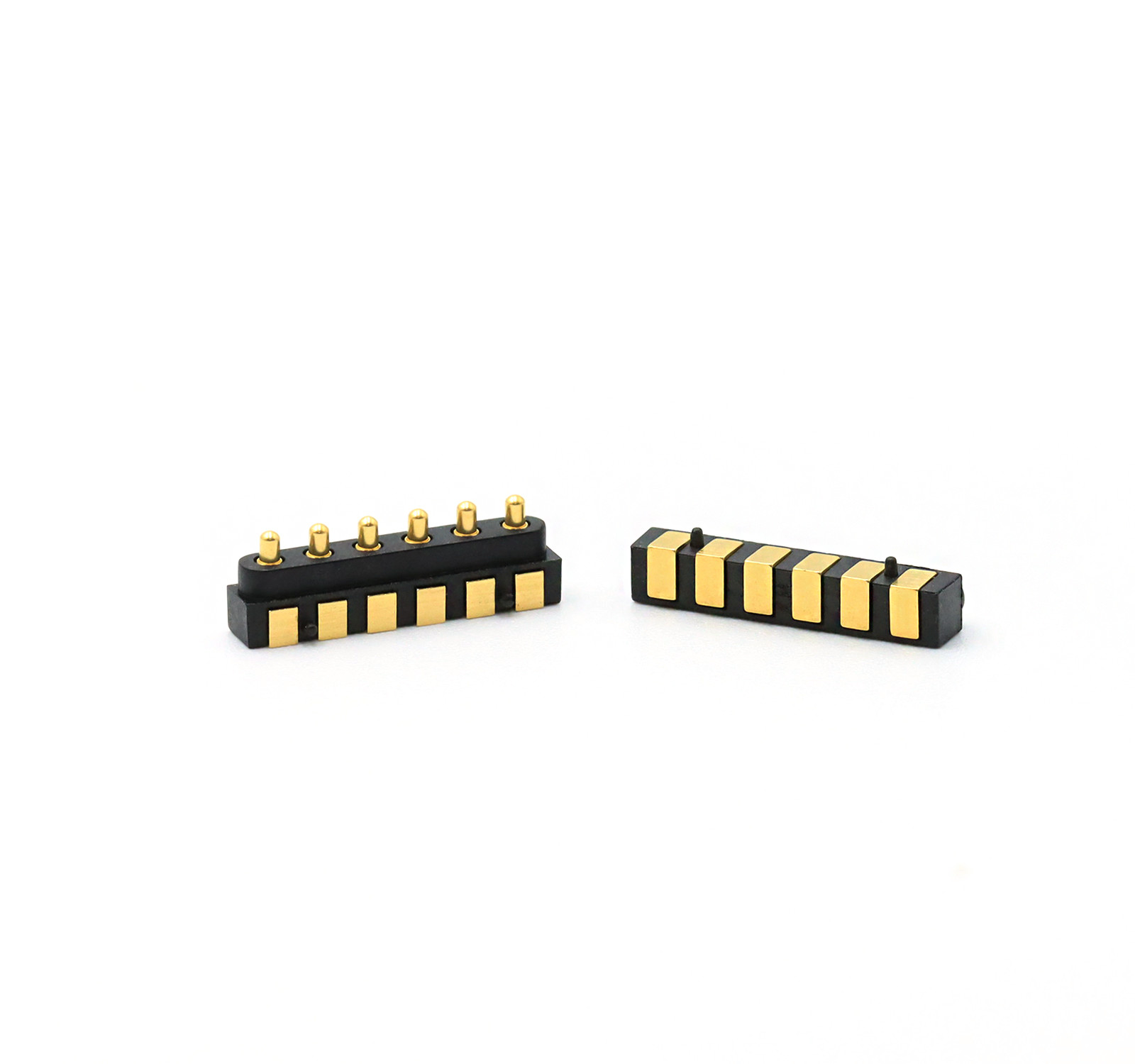

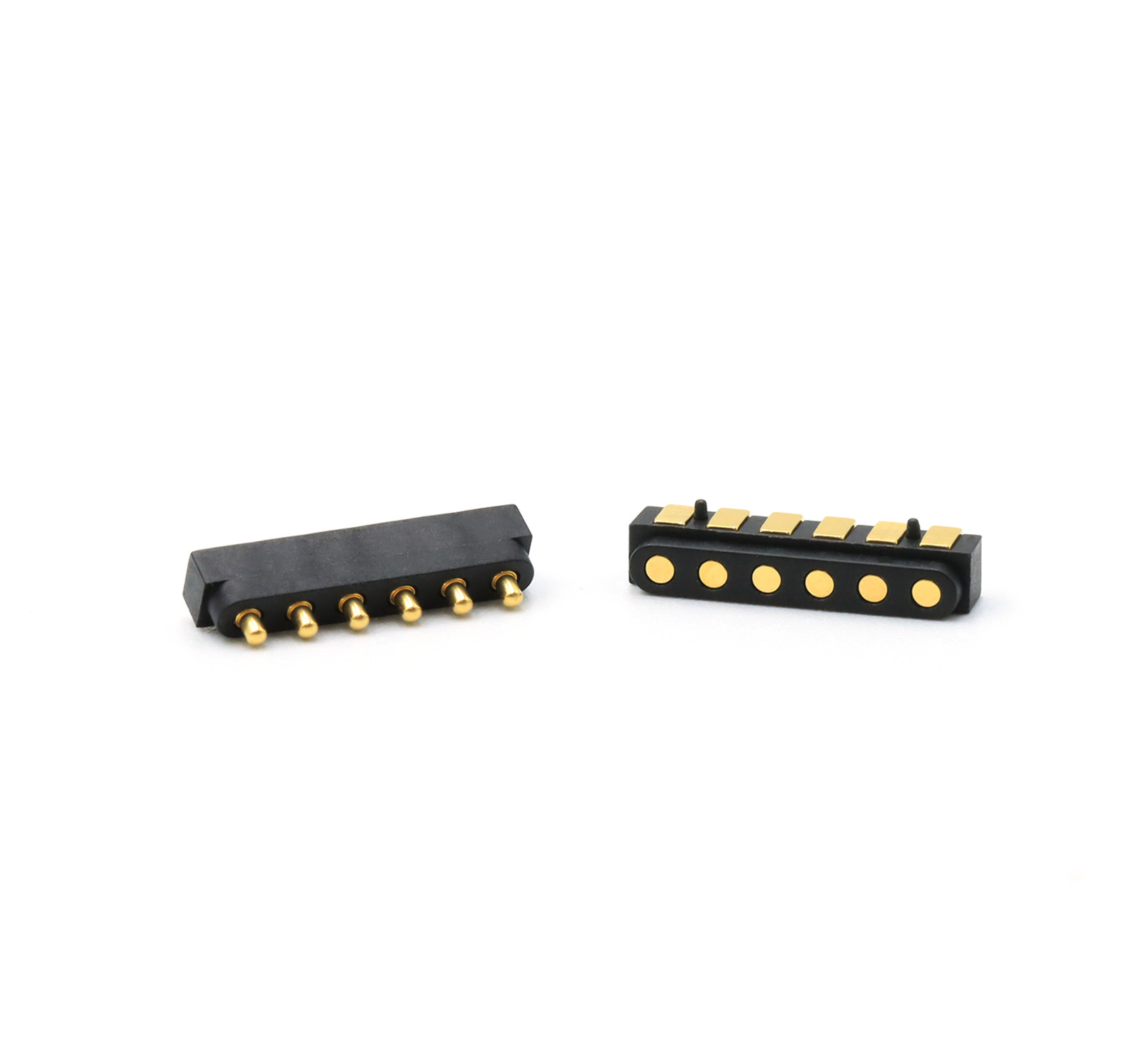

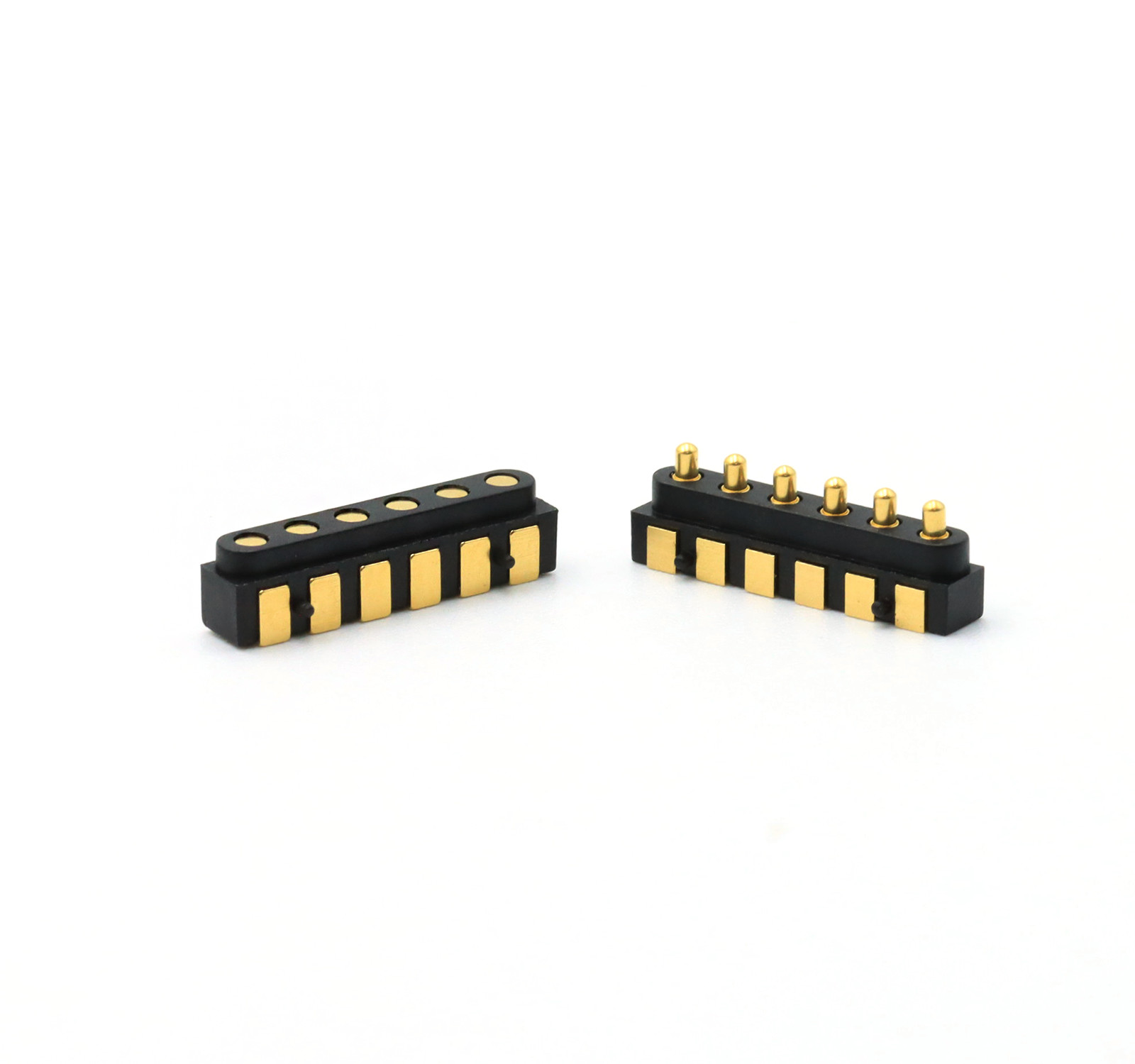

Niestandardowy 2,54mm pitch 6pin boczny montowany wiosną ładowany podłączacz pogo pin.
Zalety złączy wiosennych UPE:
Kontakty sprężynowe, powszechnie znane jako szpilki sprężynowe lub szpilki pogo, oferują kilka zalet:
Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają spójne i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.
Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.
Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.
Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi
Nasza zaleta i twój wybór:
UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
UPE opracował standardowy 2,54 mm rozpiętości, męski i żeński 2pin-40pin Pogo Pin Connector z SMT / DIP / Right Angle / Solder Cup.
Test Pogo Pin Life do 1000 000 cykli.
Wszystkie produkty mogą przejść standard HF, RoHS REACH.
100% elektryczny test dostarczył raport przed dostarczeniem towarów.
Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
Dlaczego klienci wybierająUPE?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów

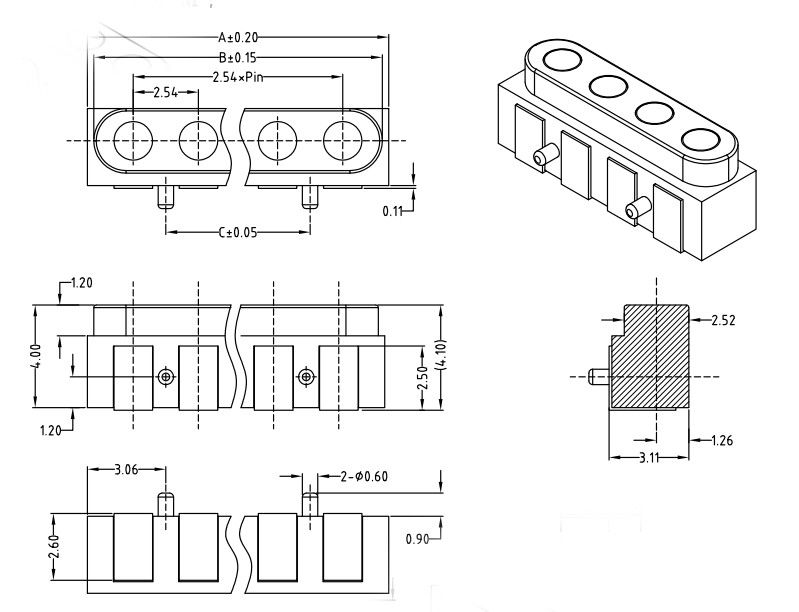

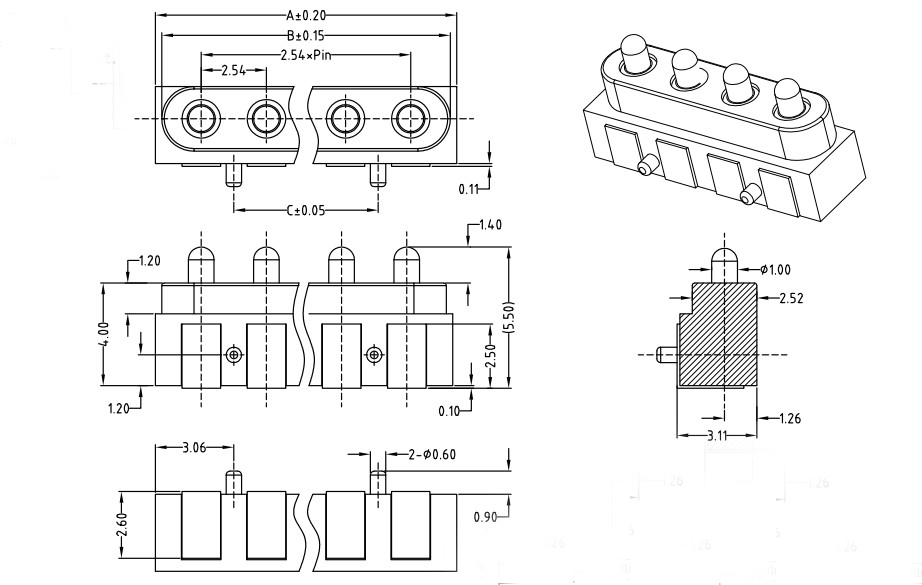

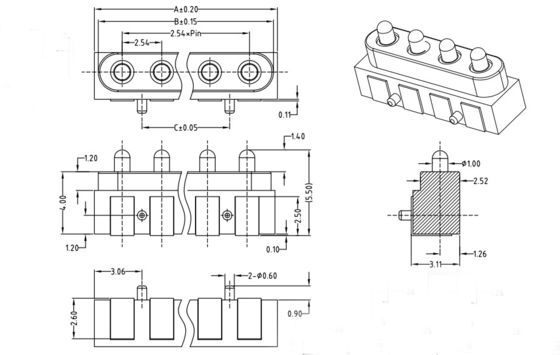

rysunek wiązki pogo z wiązką wiązki męską i żeńską z 6 szpilkami, zamontowane z boku:
Wydajność parametrów złącza sprężynowego
|
Nazwa |
Złącze pogo pin z wiosną z 6 szpilek, zamontowane z boku |
|
Wylotowy |
Bez ołowiuC6801, pokrycie XXU" Min Au ponad 60~100U" Ni |
|
W beczce |
Bez ołowiuC6801, pokrycie XXU" Min Au ponad 60~100U" Ni |
|
Wiosna |
SUS304 |
|
Mieszkania |
Czarny HTN+30%GF UL94 V-0 |
|
Siła sprężyny |
80g±20g, na wysokości 1,2 mm. |
|
Żółw |
10,4 mm |
|
Żywotność mechaniczna |
20000 cykli Min.. |
|
Aktualność |
3A |
|
napięcie |
12 V prądu stałego |
|
Tolerancja układu |
± 0,05 mm |
|
Odporność kontaktowa |
50 metrów Max (PIN). |
|
Temperatura pracy |
-40°C~+130°C w ciągu 24 godzin. |
|
Odporność na sprzedaż |
260°C±5°C 20s±2s |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Podłączacz Pogo Pin składa się z 6 części:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap

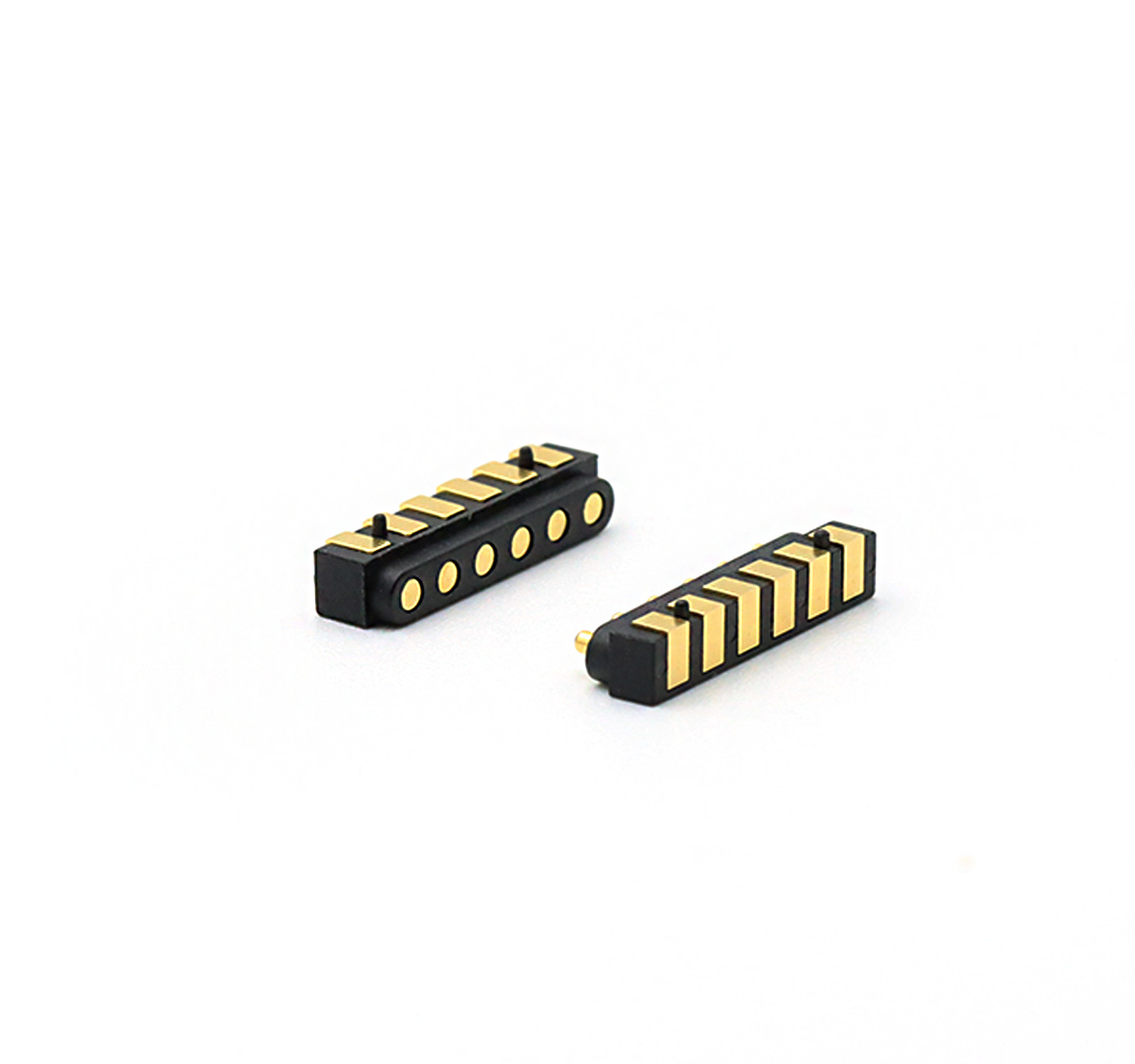

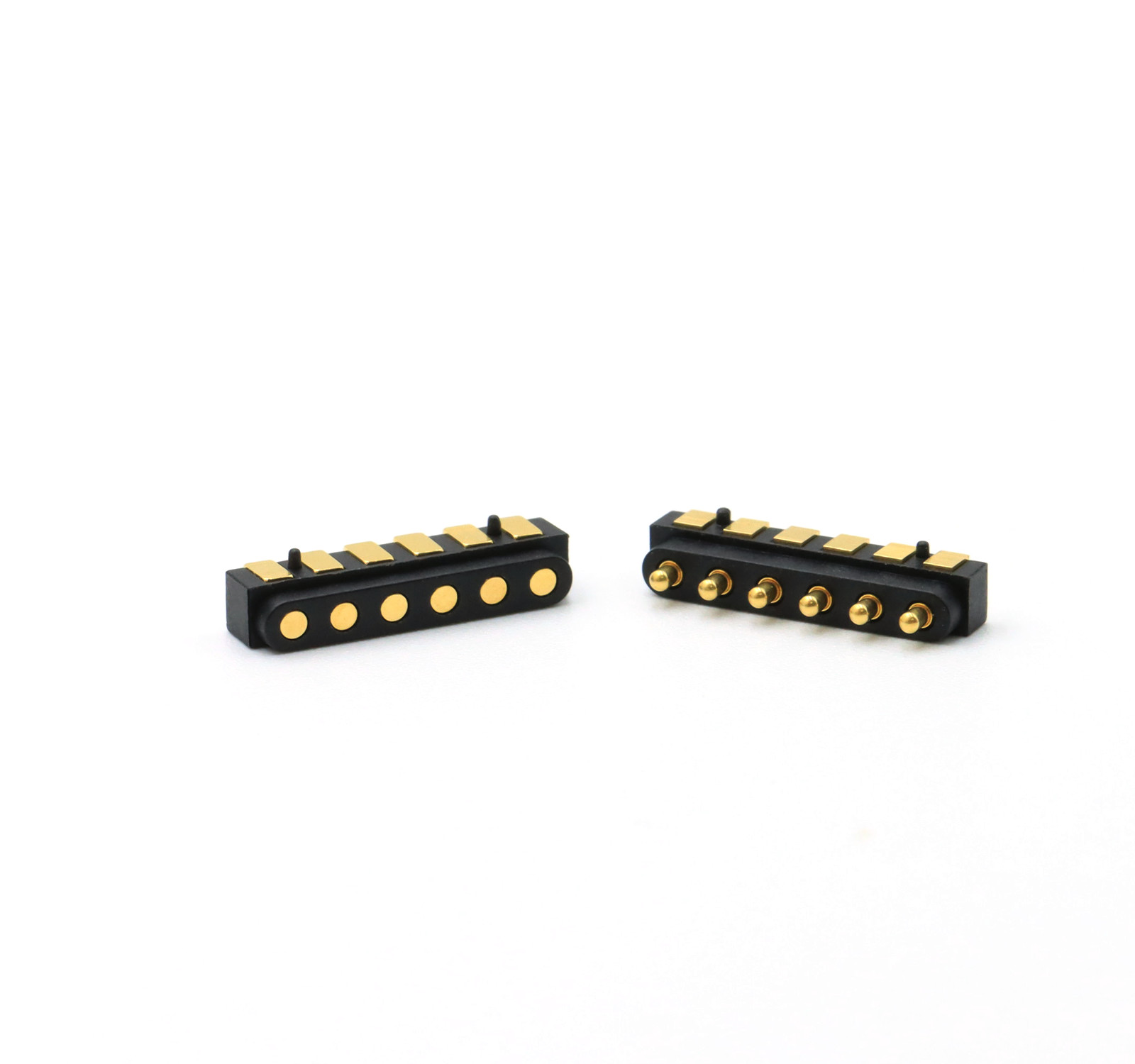

Niektóre z dostosowanych łączników Pogo Pin do odniesienia:
Pole zastosowania produktu:
Opakowanie i wysyłka
Wszelkie pytania proszę wysłać naUnion@upetech.net
