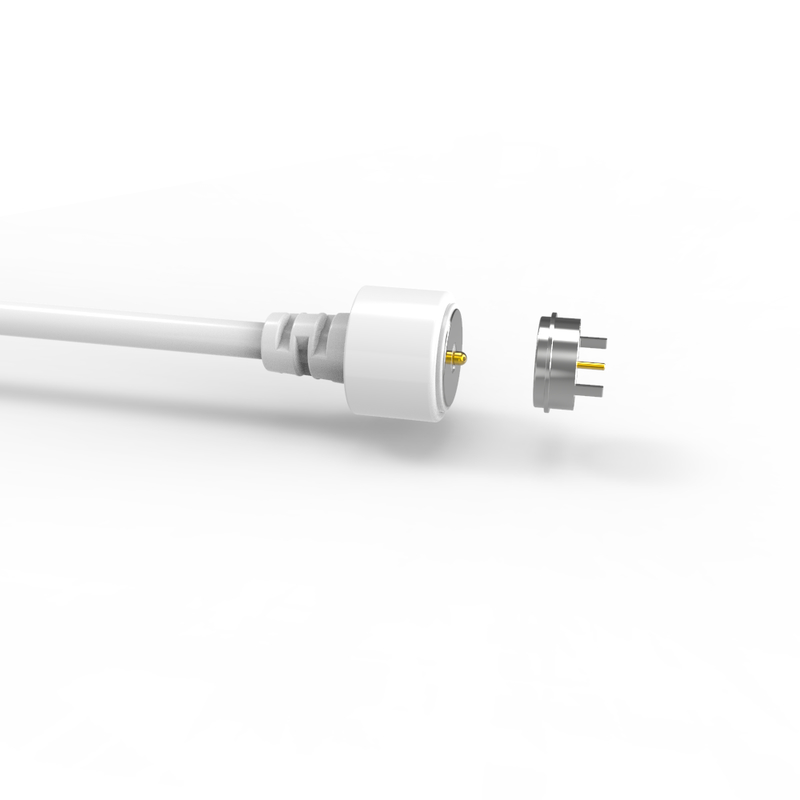

Złącze do kabli zasilającego magnetycznego stałego prądu na zamówienie do sprzętu medycznego

Zastosowane połączenie kablowe prądu stałego magnetycznego do urządzeń medycznych, połączenie kablowe magnetyczne mają zaletę automatycznego adsorpcji, łatwego w obsłudze.nie łatwo korozować w trudnym środowisku.

UPE jest profesjonalnym producentem łączników magnetycznych i łączników kabli magnetycznych.
Mamy własnych profesjonalnych projektantów, aby spełnić wszystkie Twoje wymagania i zapewnić usługi dostosowania złączy magnetycznych.Różne produkty i rozwiązania z łącznikami pogo pin mogą być projektowane zgodnie z różnymi potrzebami klientów.

Jesteśmy zobowiązani do dostarczania bezpiecznych, godnych zaufania i wysokiej jakości produktów, które przekraczają oczekiwania klientów.

Jakość, uczciwość i doskonała obsługa to podstawowe zasady, które nieustannie podtrzymujemy.

Włącza do kabli magnetycznej męskiej:

...materiały:
Pogo Pin: mosiądz ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Wymagania w zakresie bezpieczeństwa:
Magnes:NdFeB N52 Ni;
Kabel: biały OD 3,5*2C ((TC65*0,08),
Biały TPE 80A.
Włókno złącza: biały TPE 80A..
...mechaniczny:
Siła sprężyny: 70g±20g, przy 1,0 mm pracy buraka.
Światło:1.2 mm.
Żywotność mechaniczna: 10000 cykli min..
...elektryczne:
Napięcie: 12 V.
Prąd: 3A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48 h.

Kobieta z łącznikiem magnetycznym:

Materiały:
PINr:bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;
Obudowa: biały LCP+30%GF UL94 V-0;
Skórka: bez ołowiu C6801 Płaty Ni;
Magnes: NdFeB N52
Elektryczne:
napięcie:120,0 V.
Prąd: 3,0A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48h.
... Opis zastosowania produktu (nie ograniczając się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3. Można dołączyć terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty można łączyć bezpośrednio.

Uwaga:
1Magnes używa materiału NdFeB, może utrzymać siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, zerwania, połączenia z tym samym biegunem)

2Magnesy są zakłócenia pola magnetycznego.

3.Może zaprojektować ochronę przed zwarciem

Jak działają złącza magnetyczne?

Obie strony magnetycznie łączą się, gdy są w pobliżu siebie.
Światło z tyłu wtyczki wskazuje, że moc płynie.
Gdy krawędzie zostaną rozdzielone, przepływ energii natychmiast się zatrzyma.
Unikają zwarć, ponieważ złącza odpychają się nawzajem, a jeśli przyciągają, to na izolowanych częściach (ponieważ oba złącza uwalniają ten sam biegun magnetyczny)

Parametry łączników kabli magnetycznych 2Pin:

Kołowe rysunek techniczny łącznika kablu magnetycznego 2Pin

Okrągły rysunek techniczny łącznika magnetycznego 2Pin

Repolecany układ PCB

Zalety złącza magnetycznego:

1) Automatyczne przyłączenie adsorpcji; łatwa obsługa;

2) Używa interfejsu magnetycznego, aby urządzenie łatwiej było usunąć.

3) Wysoki cykl życia. Wspiera 50,000-300,000 wielokrotności ponownego przyłączenia;

4) Łatwo jest dostosować konstrukcję wodoodporną, żeńska może osiągnąć odporność na kurz i wodoodporność (IP68);

5) Wspierają wysoki prąd (3A-20A), szybsze ładowanie;

6) Doskonała odporność na korozję (48H-120H) spełnia trudne warunki;

7)Forma dostosowana do dopasowania kształtu produktu, poprawa punktu sprzedaży produktu;

8)Pozycjonowanie magnesów, stosowanie magnesów i konstrukcja do ochrony podwójnych obwodówkierunek (jest zorientowany i przyjazny dla użytkownika)

9) Doskonała skalowalność interfejsu,Można osiągnąć ((Power Signal Video Audio Jack Etc);

10) czas rozwoju jest krótki, niskokosztowe formy do dostosowania;

11)Zapewnia niezawodną transmisję sygnału RF.0

Obszary zastosowania produktu to:

1.Urządzenia noszone, inteligentne urządzenia pozycjonowania, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth itp.) kabel danych, kabel ładowania,połączenie końcowe przewodu z taśmy magnetycznej

2Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych,przęt telekomunikacyjny,przęt automatyczny i przemysłowy,przęt audiowizualny

3.Lotnictwo, elektronika lotnicza, komunikacja wojskowa

4.Wyposażenie samochodowe,nawigacyjne,badania i pomiary

5Elektronika użytkowa ((telefony komórkowe, komputery tablety, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne użytkowych i wiele innych dziedzin elektroniki.)

Dlaczego klienci wybierają UNION?

1Profesjonalna obsługa personalizacji

Różne produkty i rozwiązania mogą być projektowane zgodnie z różnymi potrzebami klientów

2Szybkie możliwości produkcji próbek

Standardowy produkt 2-3 dni próbka, nowy próbka na zamówienie 7 dni roboczych, produkt otwierający pleśni 12 dni

3Ścisły system kontroli jakości

Koncepcja jakości najpierw przebiega przez cały proces produkcji i inspekcji i ściśle kontroluje każdy proces, aby zapewnić jakość zadowolenia klientów.

4. Przetwarzanie z importowanymi komponentami

Niewielka liczba wałów igieł jest obróbkowana z importowanych przenośników precyzyjnych,
Większość wałów igieł jest wykonana z importowanego tłoczenia na zimno dla większej stabilności.

5. Wysokiej precyzji urządzenia badawcze

Zapewnienie dokładnych i precyzyjnych badań w celu ciągłego doskonalenia jakości produktu

6Rozsądne procedury kontroli kosztów

Oszczędność kosztów, wyeliminowanie odpadów, optymalizacja procesów i podkreślenie konkurencyjności kosztów

7Standardy ochrony środowiska.

Produkt spełnia normę ROHS UE i spełnia halogen

Jak zamówić złącza do kabli magnetycznych w UPE

Krok 1: Wyjaśnij swoje wymagania
Podaj następujące kluczowe szczegóły:

✅Rodzaj złącza: np. tylko do ładowania, dane + zasilanie (USB-C/HDMI), Pogo Pin, hybrydowy

✅Ilość: szacunkowa roczna wielkość (np. 50 000 jednostek/rok)

✅Potrzeby dostosowania:
kształt/rozmiar (np. okrągły Ø5 mm, pod kątem prostym)
.Należyty prąd (np. szybkie ładowanie 8A)

.Kwalifikacja IP (np. wodoodporność IPX8)

Typ sygnału (np. USB 2.0 + zasilanie 12 V)
Estetyczne (kolor, oznakowanie, wykończenie powierzchni)

✅Specyfikacje techniczne: napięcie robocze, cykle parzenia, zakres temperatury roboczej

Krok 2: Ocenę i umowę
UPE zapewnia:
.Ceny jednostkowe (redukcje objętościowe dla zamówień 5K+)
Czas realizacji (prototyp + produkcja seryjna)
Warunki płatności (np. 50% zaliczki, 50% przed wysyłką)

Zakończenie: MOQ, harmonogram dostawy, opakowanie

Krok 3: Potwierdzenie zamówienia i zapłata
Podpisz PO lub formalną umowę o zamówieniu

Bezpieczne płatności:
.Transfer bankowy (SWIFT/TT)
.PayPal
.Letter of Credit (w przypadku zamówień masowych)

Krok 4: Produkcja i wysyłka
✅Prototypy: 5-7 dni (zatwierdzenie próby przed masową produkcją)

✅Produkcja masowa: 15-20 dni (w elastycznym zakresie)

Wysyłka:
.EXW
Logistyka identyfikowalna (DHL, FedEx, przewozy morskie)

Krok 5: Zapewnienie jakości
✅Przed wysyłką: UPE dostarcza sprawozdania QC (testy IP, kontrole ciągłości)

✅Po dostarczeniu: Kontrola:
Dokładność wymiarowa
.Wykonanie sygnału/moc
- Skończ konsekwencję.

Termin płatności:

50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).

50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.

Sposób płatności:

T/T (przelew bankowy),PayPal,OCBC Bank

Zalecenie:

Użyj PayPal dla próbek (bezpieczniejsze).

Użyj T/T w przypadku zamówień hurtowych (niższe opłaty).

Transport morski

Wszelkie pytania proszę wysłać naUnion@upetech.net
