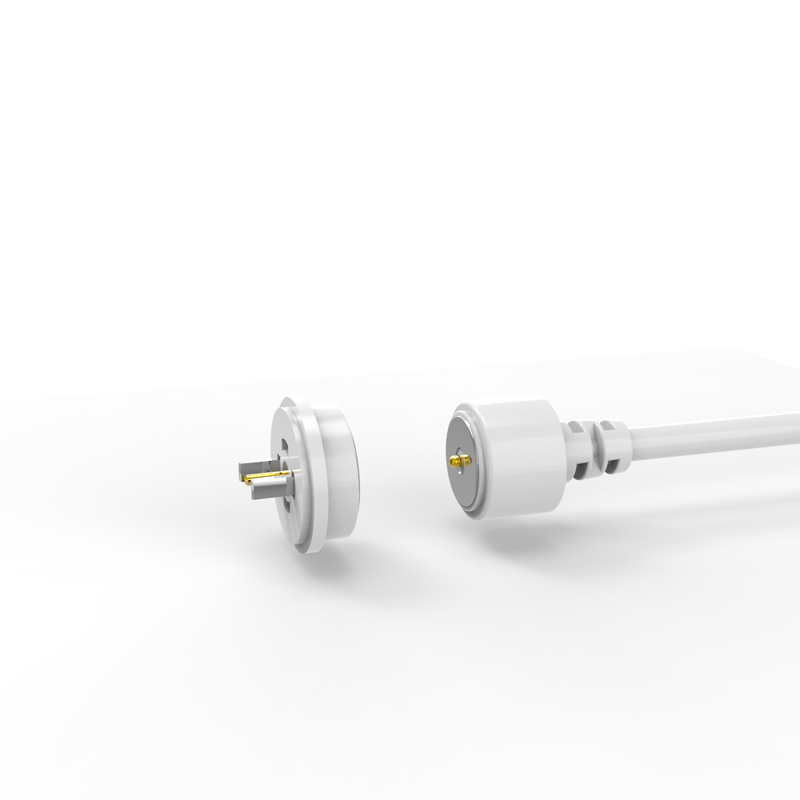

Okrągły biały złącze kablu magnetycznego do ładowania inteligentnej kubki wody

 Okrągły, biały, magnetyczny złącze kabla ładującego do inteligentnego kubka na wodę, złącze kabla magnetycznego ma zaletę automatycznej adsorpcji, łatwe w obsłudze. Pogo pin ma dobrą przewodność elektryczną, nie koroduje łatwo w trudnych warunkach.

UPE to profesjonalny producent niestandardowych złączy magnetycznych, nasz projekt zawsze spełnia różne potrzeby klientów, złącze magnetyczne jest szeroko stosowane w sprzęcie medycznym, sprzęcie bezprzewodowym, inteligentnych urządzeniach i inteligentnym domu, sprzęcie do komunikacji danych, sprzęcie telekomunikacyjnym, automatyce i sprzęcie przemysłowym, sprzęcie audiowizualnym i tak dalej.

Od momentu założenia w 2013 roku, UPE angażuje się w realizację swojej podstawowej misji, oferując innowacyjne rozwiązania, zapewniając wyjątkową obsługę lub rewolucjonizując branżę. To, co zaczęło się jako mały startup, rozwinęło się w zaufaną markę w zakresie ZŁĄCZY POGO PIN i złączy magnetycznych, dzięki naszemu zaangażowaniu w doskonałość, satysfakcję klienta i ciągłe innowacje.

Męskie magnetyczne złącze kablowe:

...Materiały:
Pogo Pin: Mosiądz (tłok i lufa, powłoka 5U" Min Au na 60~100U"Ni);
Obudowa: Biały LCP+30%GF UL94 V-0;
Magnes: NdFeB N52, powłoka Ni;
Kabel: Biały OD 3,5*2C(TC65*0,08),
Osłona przewodu: Biały TPE 80A .
Osłona złącza: Biały TPE 80A..
...Mechaniczne:
Siła sprężyny: 70g±20g, przy skoku roboczym 1,0 mm.
Pełny skok: 1,2 mm.
Żywotność mechaniczna: min. 10000 cykli.
...Elektryczne:
Napięcie: 12 V.
Prąd: 3A.
Rezystancja styku: maks. 50 mΩ (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48 H.

Żeńskie magnetyczne złącze:

..Materiały :
PINr: Bezołowiowy C6801, powłoka 5U" Min Au na 60~100U"Ni;
Obudowa: Biały LCP+30%GF UL94 V-0 ;
Obudowa: Bezołowiowy C6801, powłoka Ni;
Magnes: NdFeB N52, powłoka Ni
....Elektryczne:
Napięcie: 12,0 V.
Prąd: 3,0A.
Rezystancja styku: maks. 50 mΩ (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
… Opis zastosowania produktu (nie ogranicza się do poniższego):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy osadzalnej;
5. Przewody można łączyć bezpośrednio.

 Uwaga:
1. Magnes wykorzystuje materiał NdFeB, może zachować siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, uszkodzenia, połączenia z tym samym biegunem)

2. Magnes powoduje zakłócenia pola magnetycznego

3. Można zaprojektować zabezpieczenie przed zwarciem

Jak działają złącza magnetyczne?

.Obie strony łączą się magnetycznie, gdy zostaną umieszczone blisko siebie
.Światło z tyłu wtyczki wskazuje, że przepływa prąd
.Gdy strony zostaną pociągnięte od siebie, przepływ prądu natychmiast się zatrzymuje
.Unikają zwarć, ponieważ złącza odpychają się od siebie, a jeśli się przyciągają, to na izolowanych częściach (ponieważ oba złącza uwalniają ten sam biegun magnetyczny)

Parametry okrągłych 2-pinowych magnetycznych złączy kablowych:

Rysunek techniczny okrągłego 2-pinowego męskiego magnetycznego złącza kablowego

Rysunek techniczny okrągłego 2-pinowego żeńskiego magnetycznego złącza

Zazalecany układ PCB

Zalety złącza magnetycznego:

1) Automatyczne doświadczenie adsorpcji; Łatwa obsługa;

2) Używa interfejsu magnetycznego, aby ułatwić wyjmowanie urządzenia.

3) Wysoki cykl życia. Obsługuje 50 000-300 000 cykli ponownego podłączenia;

4) Łatwo jest dostosować wodoodporną konstrukcję, żeńskie może osiągnąć pyłoszczelność i wodoodporność (IP68);

5) Obsługa wysokiego prądu (3A-20A), szybsze ładowanie;

6) Doskonała ocena odporności na korozję (48H-120H) spełnia surowe warunki środowiskowe；

7) Kształt dostosowany do dopasowania do kształtu produktu, poprawia punkt sprzedaży produktu;

8) Pozycjonowanie magnesu, użycie magnesów i struktury do podwójnej ochrony obwodu osiąga rozróżnieniekierunku (jest zorientowany na użytkownika i przyjazny dla użytkownika)

9) Doskonała skalowalność interfejsu, można osiągnąć (zasilanie, sygnał, wideo, audio, gniazdo itp.);

10) Czas rozwoju jest krótki, tania forma do personalizacji;

11) Zapewnia niezawodną transmisję sygnału RF. Nasze złącze to USB 2.0

Obszary zastosowań produktu to:

Nasze zalety:
1) Rozwiązania dostosowane do potrzeb klienta – Nasz zespół inżynierów specjalizuje się w złączach POGO PIN, magnetycznych złączach ładujących i przemysłowych złączach wodoodpornych, oferując szybkie wsparcie projektowe i krótkie cykle rozwoju.
2) Szybkie prototypowanie – Szybki czas realizacji próbek, aby sprostać pilnym wymaganiom.
3) Stabilna jakość i niezawodność – Spójna wydajność dla bezpiecznych i niezawodnych produktów.
4) Opłacalne i doskonała obsługa – Rozwiązania o wysokiej wartości dostosowane do potrzeb klienta.
5) Zobowiązujemy się do dostarczania bezpiecznych, godnych zaufania i wysokiej jakości produktów, które przekraczają oczekiwania klientów.

6) Jakość, uczciwość i doskonała obsługa to podstawowe zasady, których niezachwianie przestrzegamy. Z niecierpliwością czekamy na współpracę z większą liczbą partnerów, aby wspólnie się rozwijać i odnosić sukcesy.

Jak zamówić magnetyczne złącza kablowe od UPE

Krok 1: Prześlij swoje wymagania
Podaj te kluczowe szczegóły:

✅Typ złącza: np. tylko ładowanie, dane + zasilanie (USB-C/HDMI), Pogo Pin, hybrydowy

✅Ilość: Szacowana roczna wielkość (np. 50 tys. sztuk/rok)

✅Potrzeby w zakresie dostosowywania:
.Kształt/rozmiar (np. okrągły Ø5mm, kąt prosty)
.Prąd znamionowy (np. szybkie ładowanie 8A)

.Stopień IP (np. wodoodporność IPX8)

.Typ sygnału (np. USB 2.0 + zasilanie 12V)
Estetyka (kolor, branding, wykończenie powierzchni)

✅Specyfikacje techniczne: Napięcie robocze, cykle łączenia, zakres temperatur pracy

Krok 2: Wycena i umowa
UPE zapewnia:
.Cena jednostkowa (rabaty ilościowe dla zamówień powyżej 5 tys. sztuk)
.Czas realizacji (prototypowanie + masowa produkcja)
.Warunki płatności (np. 50% depozytu, 50% przed wysyłką)

Finalizacja: MOQ, harmonogram dostaw, pakowanie

Krok 3: Potwierdź zamówienie i zapłać
Podpisz PO lub formalną umowę zamówienia

Płać bezpiecznie za pośrednictwem:
.Przelew bankowy (SWIFT/TT)
.PayPal
.Akredytywa (dla zamówień hurtowych)

Krok 4: Produkcja i wysyłka
✅Prototypowanie: 5-7 dni (zatwierdzenie próbki przed masową produkcją)

✅Masowa produkcja: 15-20 dni (elastyczne skalowanie)

Wysyłka:
.EXW
.Logistyka z możliwością śledzenia (DHL, FedEx, fracht morski)

Krok 5: Zapewnienie jakości
✅Przed wysyłką: UPE dostarcza raporty QC (testowanie IP, kontrola ciągłości)

✅Po dostawie: Sprawdź pod kątem:
.Dokładność wymiarowa
.Wydajność sygnału/zasilania
.Spójność wykończenia

Termin płatności:

50% depozytu (płatne z góry): Pokrywa koszty produkcji (materiały, robocizna).

50% salda (płatne przed wysyłką): Zapewnia kontrolę jakości i zaangażowanie obu stron.

Metoda płatności:

T/T (przelew bankowy), PayPal, OCBC Bank

Rekomendacja:

Użyj PayPal dla próbek (bezpieczniejsze).

Użyj T/T dla zamówień hurtowych (niższe opłaty).

Wysyłka

W razie jakichkolwiek pytań prosimy o kontakt pod adresem union@upetech.net
