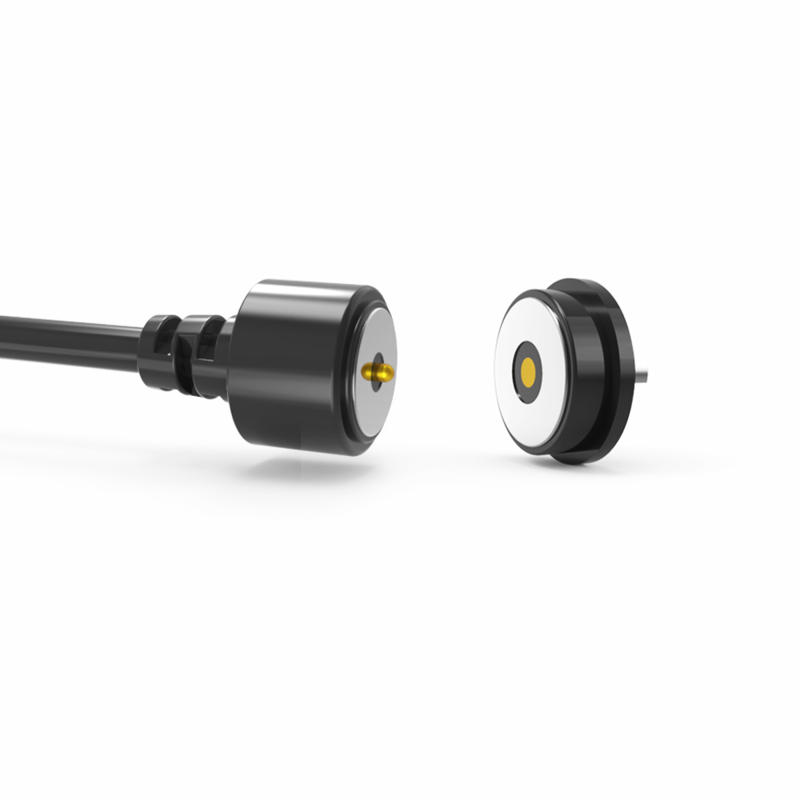

Okrągłe magnetyczne złącza kablowe do urządzenia patrolu ochronnego

Okrągłe złącza wmagnetycznych kabli zasilania do urządzenia patrolowania, złącza kabli magnetycznych mają zaletę automatycznej adsorpcji, łatwej obsługi.Szpilki pogo mają dobrą przewodność elektryczną, nie łatwo korozować w trudnym środowisku.

UPE jest profesjonalnym producentem dostosowanego złącza magnetycznego, nasz projekt zawsze spełnia różne potrzeby klientów, złącze magnetyczne jest szeroko stosowane w sprzęcie medycznym,urządzenia bezprzewodowe"Smart device and smart home", "Data communications equipment", "Telecommunication equipment", "Automation and industrial equipment", "Audio-visual equipment" itp.

Włącza do kabli magnetycznej męskiej:

...materiały:
Pogo Pin: mosiądz ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Obudowa: czarny HTN+30%GF UL94 V-0;
Magnes:NdFeB N52 Ni;
Kabel: czarny OD 3,5*2C ((TC65*0,08),
Żakiet: czarny TPE 80A.
Złącze: czarny TPE 80A..
...mechaniczny:
Siła sprężyny: 70g±20g, przy 1,0 mm pracy buraka.
Światło:1.2 mm.
Żywotność mechaniczna: 10000 cykli min..
...elektryczne:
Napięcie: 12 V.
Prąd: 3A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48 h.

Kobieta z łącznikiem magnetycznym:

Materiały:
PINr:bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;
Obudowa: czarna HTN+30%GF UL94 V-0;
Skórka: bez ołowiu C6801 Płaty Ni;
Magnes: NdFeB N52
Elektryczne:
napięcie:120,0 V.
Prąd: 3,0A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48h.
... Opis zastosowania produktu (nie ograniczając się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3. Można dołączyć terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty można łączyć bezpośrednio.

Uwaga:
1Magnes używa materiału NdFeB, może utrzymać siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, zerwania, połączenia z tym samym biegunem)

2Magnesy są zakłócenia pola magnetycznego.

3.Może zaprojektować ochronę przed zwarciem

Jak działają złącza magnetyczne?

Obie strony magnetycznie łączą się, gdy są w pobliżu siebie.
Światło z tyłu wtyczki wskazuje, że moc płynie.
Gdy krawędzie zostaną rozdzielone, przepływ energii natychmiast się zatrzyma.
Unikają zwarć, ponieważ złącza odpychają się nawzajem, a jeśli przyciągają, to na izolowanych częściach (ponieważ oba złącza uwalniają ten sam biegun magnetyczny)

Parametry łączników kabli magnetycznych 2Pin:

Kołowe rysunek techniczny łącznika kablu magnetycznego 2Pin

Okrągły rysunek techniczny łącznika magnetycznego 2Pin

Repolecany układ PCB

Zalety złącza magnetycznego:

1) Automatyczne przyłączenie adsorpcji; łatwa obsługa;

2) Używa interfejsu magnetycznego, aby urządzenie łatwiej było usunąć.

3) Wysoki cykl życia. Wspiera 50,000-300,000 wielokrotności ponownego przyłączenia;

4) Łatwo jest dostosować konstrukcję wodoodporną, żeńska może osiągnąć odporność na kurz i wodoodporność (IP68);

5) Wspierają wysoki prąd (3A-20A), szybsze ładowanie;

6) Doskonała odporność na korozję (48H-120H) spełnia trudne warunki;

7)Forma dostosowana do dopasowania kształtu produktu, poprawa punktu sprzedaży produktu;

8)Pozycjonowanie magnesów, stosowanie magnesów i konstrukcja do ochrony podwójnych obwodówkierunek (jest zorientowany i przyjazny dla użytkownika)

9) Doskonała skalowalność interfejsu,Można osiągnąć ((Power Signal Video Audio Jack Etc);

10) czas rozwoju jest krótki, niskokosztowe formy do dostosowania;

11)Zapewnia niezawodną transmisję sygnału RF.0

Obszary zastosowania produktu to:

Nasze zalety
1) Zindywidualizowane rozwiązania. Nasz zespół inżynierów specjalizuje się w łącznikach POGO PIN, łącznikach do ładowania magnetycznego i przemysłowych łącznikach wodoodpornych.oferowanie szybkiego wsparcia projektowego i krótkich cykli rozwoju.
2) Szybkie tworzenie prototypów
3)Stabilna jakość i niezawodność
4) Kosztowo efektywna i doskonała obsługa
5) Jesteśmy zobowiązani do dostarczania bezpiecznych, godnych zaufania i wysokiej jakości produktów, które przekraczają oczekiwania klientów.

6) Jakość, uczciwość i doskonała usługa to podstawowe zasady, które niezmiennie podtrzymujemy. Szczerze czekamy na współpracę z większą liczbą partnerów, aby wspólnie rosnąć i odnosić sukcesy.

Jak zamówić złącza do kabli magnetycznych w UPE

Krok 1: Wyjaśnij swoje wymagania
Podaj następujące kluczowe szczegóły:

✅Rodzaj złącza: np. tylko do ładowania, dane + zasilanie (USB-C/HDMI), Pogo Pin, hybrydowy

✅Ilość: szacunkowa roczna wielkość (np. 50 000 jednostek/rok)

✅Potrzeby dostosowania:
kształt/rozmiar (np. okrągły Ø5 mm, pod kątem prostym)
.Należyty prąd (np. szybkie ładowanie 8A)

.Kwalifikacja IP (np. wodoodporność IPX8)

Typ sygnału (np. USB 2.0 + zasilanie 12 V)
Estetyczne (kolor, oznakowanie, wykończenie powierzchni)

✅Specyfikacje techniczne: napięcie robocze, cykle parzenia, zakres temperatury roboczej

Krok 2: Ocenę i umowę
UPE zapewnia:
.Ceny jednostkowe (redukcje objętościowe dla zamówień 5K+)
Czas realizacji (prototyp + produkcja seryjna)
Warunki płatności (np. 50% zaliczki, 50% przed wysyłką)

Zakończenie: MOQ, harmonogram dostawy, opakowanie

Krok 3: Potwierdzenie zamówienia i zapłata
Podpisz PO lub formalną umowę o zamówieniu

Bezpieczne płatności:
.Transfer bankowy (SWIFT/TT)
.PayPal
.Letter of Credit (w przypadku zamówień masowych)

Krok 4: Produkcja i wysyłka
✅Prototypy: 5-7 dni (zatwierdzenie próby przed masową produkcją)

✅Produkcja masowa: 15-20 dni (w elastycznym zakresie)

Wysyłka:
.EXW
Logistyka identyfikowalna (DHL, FedEx, przewozy morskie)

Krok 5: Zapewnienie jakości
✅Przed wysyłką: UPE dostarcza sprawozdania QC (testy IP, kontrole ciągłości)

✅Po dostarczeniu: Kontrola:
Dokładność wymiarowa
.Wykonanie sygnału/moc
- Skończ konsekwencję.

Termin płatności:

50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).

50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.

Sposób płatności:

T/T (przelew bankowy),PayPal,OCBC Bank

Zalecenie:

Użyj PayPal dla próbek (bezpieczniejsze).

Użyj T/T w przypadku zamówień hurtowych (niższe opłaty).

Transport morski

Wszelkie pytania proszę wysłać naUnion@upetech.net
